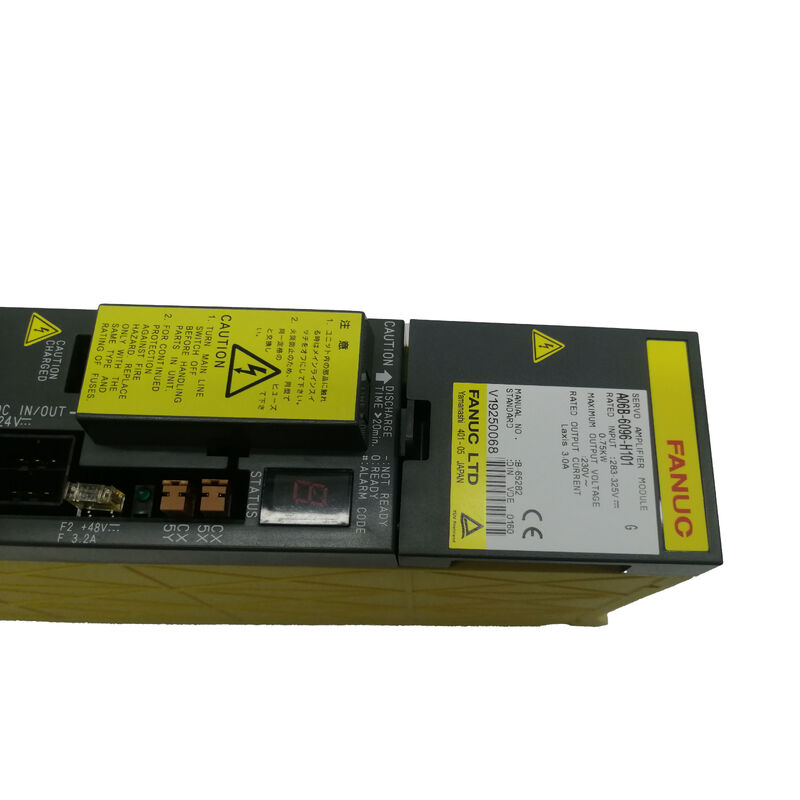

A06B-6096-H101 Jednostka serwo wzmacniacza AC FANUC A06B6096H101

FANUC A06B-6096-H101 Moduł wzmacniacza serwo SVM1-12, Alpha FSSB Jednoosiowa, platforma 200V

Jest prosty powód, dla którego A06B-6096-H101 wciąż cieszy się regularnym popytem pomimo tego, że nie jest ani najnowszym ani najsilniejszym napędem, jaki kiedykolwiek stworzył FANUC:Maszyny, na które został zaprojektowany, wciąż działają..

Centrum obróbki pionowej, przetwory i szlifowania zbudowane z FANUC 16i, 18i,i kontrolerów 21i i ich następców 30i / 31i umieścić ten wzmacniacz na osi, które były cyklują niezawodnie od latCzasem nawet dziesięciolecia.

Kiedy w końcu się nie uda, najważniejsze jest szybkie znalezienie kompatybilnego zastępcy.

H101 jest oznaczonySVM1-12W ramach serii 6096 Alpha firmy FANUC moduł jednosiowy obsługujący moc znamionową 3,0 A przy 230 V, dostosowany do ładunków ośniejszych na mniejszych maszynach.Sande Electric przechowuje ten moduł zarówno w stanie nowym, jak i używanym (zbadawanym), z przesyłką na całym świecie w ciągu 0 ¢ 3 dni roboczych.

Seria 6096: Kiedy FANUC przeniósł się do światłowodu

Aby zrozumieć, co wyróżnia serię 6096, warto wiedzieć, gdzie znajduje się w historii wzmacniaczy serwo FANUC.

Przed 6096, standardowy moduł alfa serwo FANUC do użytku CNC byłPozostałe6079 komunikował się z CNC za pośrednictwem konwencjonalnego interfejsu zasilanego prądem ‡ sygnałów elektrycznych przesyłanych między kartą serwo CNC a wzmacniaczem za pomocą miedzianego okablowania.

Funkcjonował niezawodnie, ale gdy systemy CNC stały się bardziej wymagające, a konfiguracje wieloosiowe stały się powszechne, złożoność okablowania i szerokość pasma komunikacji interfejsów analogowych stały się ograniczającymi czynnikami.

Seria 6096 zastąpiła serię 6079 jedną zasadniczą zmianą: serwowi łącznośćFSSB Dane pomiędzy CNC a każdym modułem napędowym przemieszczają się teraz przez włókna optyczne zamiast przewodników elektrycznych.

Zwiększa się odporność na hałas, zwiększa się prędkość komunikacji, a przewody między stożkiem CNC a kabinetem napędowym są znacznie uproszczone.

FANUC dokonał tego przejścia z myślą o celowej ciągłości.,SVM3 dla pojedynczej, podwójnej i potrójnej osi) przeniesione z 6079.

Różnica między numerami rysunku ¢ 6079 dla bieżącego SVM i 6096 dla FSSB SVM ¢ stanowi znacznik techniczny,ale operacyjnie maszyny wykorzystujące moduły 6096 wyglądają bardzo podobnie do tych, które wykorzystują 6079.

Model 6096 zajmował tę pozycję do czasu pojawienia się serii 6117 Alpha i, przynoszącej sterowanie prądem HRV3 i szczuplejszy czynnik kształtu modułu.

6096 wspiera HRV3 pod warunkiem, że odpowiednia kombinacja desek dopasowujących jest zainstalowana, ale to jest zakres nakładania się możliwości.

SVM1-12: najmniejsza w rodzinie, ale idealna do pracy

W obrębie jednego osi 6096 H101 jest modelem wejściowym.

Obecna skala w całej rodzinie obejmuje od SVM1-12 (wyjście H101, 3A) do SVM1-20, SVM1-40S/L, SVM1-80, SVM1-130, SVM1-240,do SVM1-360 szeroki zakres obejmujący wszystko, od małych osi pozycyjnych na kompaktowych przetwórniach po ciężkie osi pierwotne w dużych centrach obróbki.

SVM1-12 został dopasowany do mniejszych silników alfa serwo w momencie budowy maszyny, zazwyczaj modeli takich jak alfa a1/3000 lub a2/2000.

Silniki te napędzają osi pomocnicze, osi krótkodystansowe i osi pozycjonujące na maszynach o umiarkowanym obciążeniu mechanicznym.

3A ciągły napęd jest wystarczający do tych zadań, a uruchomienie modułu o wyższej klasie nie jest szkodliwe,ale jest niepotrzebny i ogólnie niedostępny jako przedmiot zapasowy skonfigurowany dla tego samego rozmiaru otworu.

Specyfikacje techniczne

Wczesne czy późne zmiany PCB Dlaczego ma znaczenie naprawa

Przed zamówieniem używanej płyty H101 warto wiedzieć, że A06B-6096-H101 była produkowana w dwóch różnych konfiguracjach płyt wewnętrznych.

Pierwsze jednostki używały układu sterującego A20B-2100-0250; późniejsza produkcja przełączyła się na układ sterujący A20B-2100-0540.

W przypadku prostej wymiany modułu, to rozróżnienie rzadko ma znaczenie, ponieważ cały moduł jest wymiany jako jednostka.

Jeśli ktoś wymienił tylko deskę sterującą w jednostce, przegląd deski powinien odpowiadać oczekiwaniom deski przewodowej.

Mieszane kombinacje płyt z niezgodnych par przeglądowych mogą powodować fałszywe warunki alarmowe.

Przy zamówieniu używanej jednostki dostarczamy moduł jako kompletny zestaw. Nie dostarczamy oddzielnych płyt wewnętrznych.

Nowe czy używane: jak wybrać odpowiednie warunki

Nowe jednostkisą oryginalne, nienaruszone, z 12-miesięczną gwarancją.

W przypadku zakładów, które klasyfikują każdą sytuację oś w dół jako awarię produkcyjną, usunięcie niepewności w historii eksploatacji jest warte premii cenowej.

Wykorzystane (przebadane) jednostkiposiadają trzymiesięczną gwarancję i są praktyczne dla działów obsługi technicznej, które składają zapasy części zamiennych w przypadku przyszłej awarii, zamiast reagować na awarię już trwającą.SVM1-12 napędza małe obciążenia ośne, ich typowe cykle pracy są niewymagające w porównaniu z cięższymi napędami ośnymi, a dobrze utrzymywane używane urządzenia wykazały się jako niezawodne części zamienne..

Skontaktuj się z nami, aby potwierdzić dostępność na konkretnym warunku, który potrzebujesz przed zamówieniem.

Zamówienie, płatność i wysyłka

Wysyłka na całym świecie za pośrednictwem DHL i FedEx3 dni roboczeW przypadku zamówień z wieloma elementami dostępna jest wysyłka kombinowana.

Płatność przyjęta:

• Przelew bankowy (T/T)
• PayPal zamówienia do 500 USD
• Western Union wszystkie wartości zamówienia

Kupujący ponosi odpowiedzialność za wszelkie obowiązujące cła przywozowe lub lokalne podatki w kraju przeznaczenia.

Gwarancja i zwroty

Zwroty przyjmowane, jeżeli jednostki przybywają uszkodzone, niekompletne, niezgodne z opisem lub potwierdzone są jako niefunkcjonalne w ciągu4 dni od daty otrzymaniaWymagana jest oryginalna kondycja z nienaruszoną etykietą gwarancyjną.

Nieprawidłowa instalacja, błędy w okablowaniu lub uszkodzenia fizyczne po dostawie są wyłączone z gwarancji.

Częste pytania

P1: Jaka jest praktyczna różnica między seriami 6079 i 6096 i czy są one wymienialne na tej samej maszynie?

6079 i 6096 pełnią tę samą funkcję – jedno-, podwójne lub trzyosiowe wzmacnianie serwo w szafce serii alfa o napięciu 200 V – ale używają zasadniczo różnych interfejsów komunikacyjnych.

6079 wykorzystuje serwointerfejs oparty na prądzie; 6096 wykorzystuje FSSB, który przesyła dane serwo przez światłowłókno.urządzenie sterujące wyposażone w kartę serwo FSSB wymaga modułów serii 6096, podczas gdy starszy system bez FSSB nie może ich używać.

Jeśli maszynę pierwotnie wyposażono w moduł 6079, potrzebny jest 6079 zamienny; jeśli miał 6096, potrzebny jest 6096.

P2: H101 to SVM1-12 z wyjściem 3A? Czy moduł 6096 o wyższej klasyfikacji (np. H102 lub H103) może go zastąpić w nagłych wypadkach?

Jeśli chodzi o dopasowanie do tego samego gniazda szafki i komunikację za pośrednictwem tego samego łącza FSSB, podłączony byłby moduł 6096 o wyższej klasyfikacji.

Pytanie brzmi, czy wyższa ocena prądu stwarza jakieś problemy, a zazwyczaj nie.ponieważ prąd wyjściowy wzmacniacza jest dyktowany przez obciążenie silnika i parametry ustawione przez CNC, a nie tylko maksymalną moc wzmacniacza.

To powiedziawszy, kontrolowane zastąpienie takie jak to powinno być wykonywane tylko z świadomością ustawień parametrów: wzmacniacz modelu parametru CNC może wymagać aktualizacji, aby odzwierciedlić nową aktualną klasyfikację,lub napęd może zgłosić niezgodność konfiguracji przy uruchomieniu.

W przypadku trwałej wymiany, odpowiednie źródło H101 jest czystym rozwiązaniem.czasami stosuje się substytut o wyższej klasyfikacji z odpowiednim dostosowaniem parametrów ??, ale należy traktować to jako krótkoterminowy środek.

P3: Mój sterownik FANUC wyświetla serwoalarm 9 na osi napędzanej przez ten moduł.

Serwoalarm 9 w systemach FANUC zazwyczaj wskazuje na stan przeciążenia osi, ‡ napęd odbierał nadmiar prądu dłużej niż dozwolony próg ochrony termicznej.

Przed założeniem, że wzmacniacz nie działa, sprawdź, czy obciążenie mechaniczne na tej osi uległo zmianie: zużyte lub zanieczyszczone śruby kulkowe, zablokowane wycieraczki, nadmiernie zaciśnięte wycieraczki,lub uszkodzony łożysk silnika wszystkie zwiększyć zapotrzebowanie prądu na napędzie i może wywołać alarmy przeciążenia na napędzie, które w przeciwnym razie funkcjonalne.

Wykonuj ręczne uruchomienie osi przy niskim tempie zasilającym i obserwuj, czy silnik porusza się płynnie lub z zauważalnym oporem.

Jeżeli oś ma normalne zachowanie mechaniczne i alarm wraca natychmiast po zresetowaniu bez polecenia ruchu,usterka jest bardziej prawdopodobna w fazie zasilania napędu lub wewnętrznym obwodzie termistoruW takim scenariuszu odpowiednim rozwiązaniem jest wymiana modułu.

P4: Czy ten wzmacniacz wymaga jakichkolwiek zmian parametrów po wymianie, czy jest naprawdę plug-and-play?

Parametry serwo, które rządzą zachowaniem osi, zwiększenie pozycji pętli, zwiększenie prędkości pętli, ograniczenie prądu, typ silnika są przechowywane w pamięci CNC, a nie w modułach napędowych.Zmiana modułu wzmacniacza z tym samym numerem części pozostawia te parametry nienaruszone.

W większości przypadków zamiana podobnego na podobny H101 nie wymaga żadnych zmian parametrów.

Wyjątkiem jest, gdy jednostka zastępcza ma inną wersję deski niż oryginał.parametr modelu wzmacniacza w CNC identyfikuje zarówno napęd, jak i wersję interfejsu; jeśli przegląd sprzętu urządzenia zamiennego nie odpowiada parametrowi, może pojawić się alarm konfiguracyjny.

Rozwiązuje się to poprzez aktualizację odpowiedniego parametru modelu wzmacniacza. Numer parametru zależy od modelu CNC i wersji oprogramowania.

Zapewnienie wszystkich parametrów CNC przed wymianą sprzętu jest dobrą praktyką bez względu na to, ponieważ daje pełny punkt przywracania, jeśli coś musi zostać dostosowane.

P5: Czy istnieją typowe tryby awarii specyficzne dla SVM1-12, które warto znać przed instalacją?

A06B-6096-H101 ma te same ogólne schematy awarii co inne moduły serii alfa FSSB.

Wewnętrzne kondensatory elektrolityczne na kontrolnym PCB starzeją się wraz z upływem czasu, particularly in environments with higher ambient temperatures or poor cabinet ventilation — capacitor-related faults often manifest as erratic axis behavior or intermittent alarms before becoming a hard failure.

Połączenia światłowodowe (COP10A/COP10B na łańcuchu FSSB) warto sprawdzić przed zatwierdzeniem samego modułu:Zanieczyszczony lub zgięty złącze kabla włóknistego na końcu napędu może powodować błędy komunikacji FSSB, które wyglądają jak usterka napędu.

W przypadku starszych, używanych urządzeń należy sprawdzić, czy kabel jest odpowiednio zainstalowany.połączenia kablowe mogą powodować przerywany kontakt z powodu wieloletniego cyklu cieplnego .
