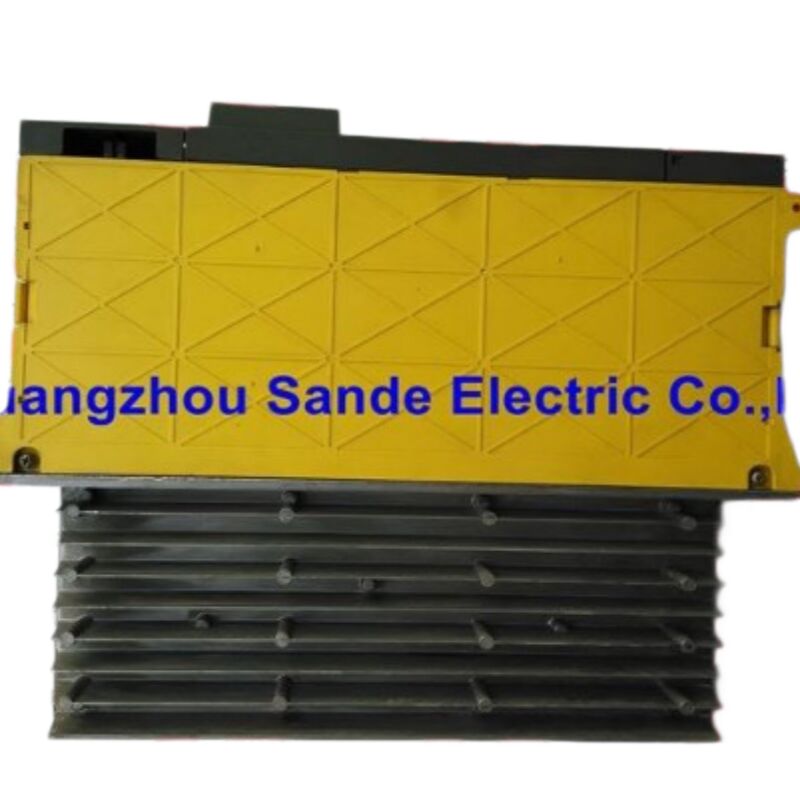

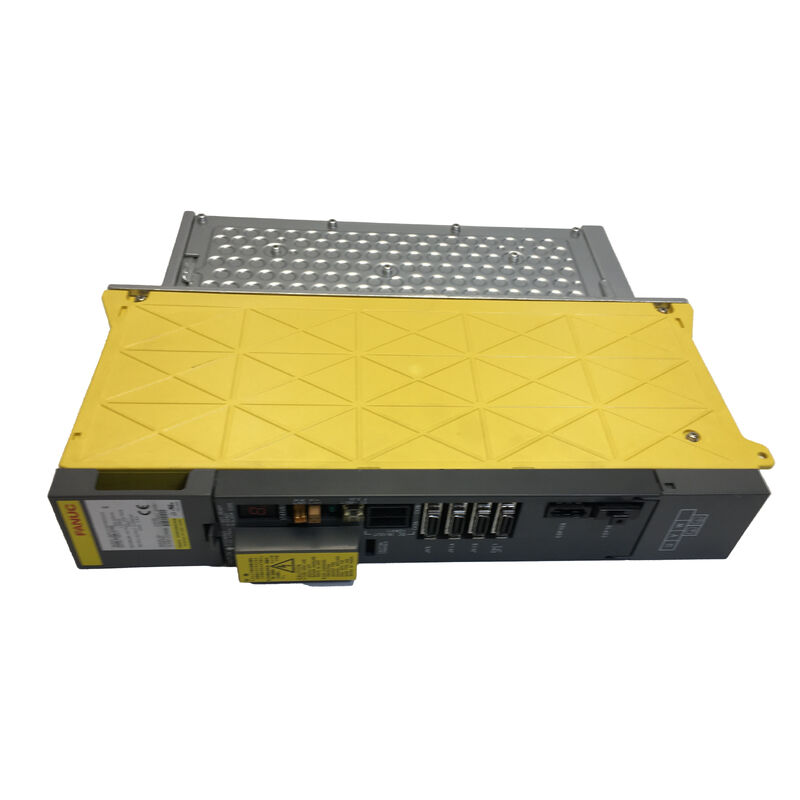

FANUC A06B-6096-H106 Wzmacniacz serwonapędowy AC — Opis produktu

Moduł jednosilnikowy w rodzinie zbudowanej w oparciu o myślenie wielosilnikowe

Seria A06B-6096 zdobyła swoje miejsce w szafach sterowniczych CNC głównie dzięki modułom wielosilnikowym — jednostkom sterującym dwoma lub trzema osiami serwo z jednego fizycznego zespołu, zmniejszając objętość szafy i upraszczając dystrybucję zasilania. Ta filozofia projektowania znajduje odzwierciedlenie w wariantach 6096 najczęściej spotykanych w terenie: trzyosiowym H302, dwuosiowym H202 i H207.

Więc gdy inżynier serwisu napotka etykietę H106 na uszkodzonym napędzie i zacznie szukać, pierwszym pytaniem jest czasem, czy „1” w sufiksie faktycznie oznacza to, co się wydaje. Tak jest. A06B-6096-H106 to jednosilnikowy wzmacniacz serwo — jedna fizyczna jednostka, jedna oś serwo, należąca do tej samej generacji serii i architektury interfejsu analogowego co moduły wielosilnikowe, ale przeznaczona wyłącznie do sterowania jednym silnikiem. Należy do rodziny 6096 w każdym znaczącym sensie: ta sama kompatybilność sterownika, ten sam okres, ten sam protokół interfejsu. Po prostu steruje jedną osią zamiast dwóch lub trzech.

Ta strona jest przeznaczona dla kupujących, którzy znają numer części i chcą dokładnie zrozumieć, co kupują. Wyprodukowano w Japonii przez FANUC Corporation, certyfikat CE, dostępne w stanie nowym oryginalnym i przetestowanym odnowionym. MOQ: 1 sztuka.

Odczyt „HIO6”: Podwójna zamiana OCR w tym sufiksie

Tytuł strony w tym opisie produktu brzmi „AO6B-6O96-HIO6” — ciąg znaków pochodzący z OCR, który wyszukiwarki napotykają, gdy skanery, starsze katalogi lub fotografia etykiety o niskiej rozdzielczości przetwarzają ten numer części. W samym sufiksie występują dwie oddzielne zamiany znaków:

Cyfra 1 w „H106” jest odczytywana jako litera I, co daje „HI06”. Cyfra 0 w „H106” jest odczytywana jako litera O, co daje „HIO6”. Połączony wynik to „HIO6” — ciąg znaków, który na pierwszy rzut oka wygląda na zawierający dwie litery i dwie cyfry, co jest nietypowym wzorcem, który czasami powoduje, że kupujący zastanawiają się, czy poprawnie przepisali numer.

Nie popełnili błędu. „HIO6” i „H106” odnoszą się do tej samej jednostki. Kody sufiksów wzmacniaczy serwo FANUC zawierają tylko literę H, po której następują cyfry — żadne litery nie pojawiają się po H w rzeczywistym numerze części. Jeśli Twoja dokumentacja, zeskanowana etykieta lub ciąg wyszukiwania pokazuje „HIO6”, fizyczna etykieta na jednostce będzie zawierać napis H106, i jest to prawidłowa forma do wykorzystania we wszystkich celach zamawiania i porównywania.

Sufiks H106: Liczba osi i obecna klasa prądowa

W ramach konwencji nazewnictwa A06B-6096, cyfry sufiksu po H kodują dwie informacje, które określają dokładnie, który wariant jest wymagany.

"1" — Wiodąca cyfra identyfikuje to jako moduł jednosilnikowy. W przeciwieństwie do H202, H207 i H302, które sterują odpowiednio dwiema lub trzema osiami z dzielonych stopni mocy, H106 ma jeden zestaw wyjściowych połączeń napędowych i jeden zestaw wejść sprzężenia zwrotnego silnika. Steruje jedną osią serwo — całkowicie, niezależnie i wyłącznie.

"06" — Dwie ostatnie cyfry oznaczają obecną klasę prądową dla tego konkretnego wariantu. Jest to klasa „06” w grupie 6096 jednosilnikowych, odpowiadająca zdefiniowanemu zakresowi znamionowych prądów silnika. Silniki sparowane z H106 były określone dla tej klasy prądowej podczas budowy maszyny, a dane parametrów serwo sterownika CNC są odpowiednio skonfigurowane. Wymiana H106 na inny jednosilnikowy wariant 6096 z innej klasy prądowej nie jest przezroczystą zamianą — wymaga dostosowania parametrów i weryfikacji kompatybilności silnika, a nie tylko fizycznej wymiany.

H106 nie jest zamienny z żadnym z dwuosiowych lub trzyosiowych wariantów w tej tabeli. Liczba osi nie jest parametrem negocjowalnym.

Specyfikacje

Gdzie pasuje moduł 6096 jednosilnikowy w praktyce

Zrozumienie, dlaczego maszyna używa modułów 6096 jednosilnikowych zamiast wielosilnikowych, pomaga zespołom serwisowym potwierdzić, że mają właściwy komponent — i przewidzieć proces izolacji usterek, gdy wystąpi awaria.

Konfiguracje liczby osi, które nie dzielą się równo przez dwa lub trzy. Maszyna z czterema osiami może wykorzystywać jeden moduł trzyosiowy dla głównej grupy X/Y/Z i jeden moduł jednosilnikowy dla czwartej osi pomocniczej. Maszyna dwuosiowa skonfigurowana specjalnie wokół modułów jednosilnikowych zamiast jednego modułu dwuosiowego może to robić ze względu na układ szafy, niezależną izolację osi lub dlatego, że standard producenta maszyny preferował takie rozwiązanie. W obu przypadkach jednosilnikowy H106 nie jest gorszą ani zapasową konfiguracją — jest to zamierzony projekt.

Grupy osi, w których niezależna izolacja usterek była priorytetem projektowym. Moduł jednosilnikowy ulega awarii w sposób czysty i niezależny. Gdy wystąpi usterka, dotyczy ona tylko jednej osi, którą steruje. W przypadku niektórych konfiguracji maszyn — zwłaszcza tych, w których osie mają różne role operacyjne lub gdzie utrata jednej osi przy zachowaniu innych ma wyraźną wartość operacyjną — ta niezależność była świadomym wyborem inżynieryjnym.

Mieszane grupy osi o różnych klasach prądowych. W niektórych maszynach różne osie napędzają silniki o znacząco różnych poziomach mocy. Moduł jednosilnikowy o określonej klasie prądowej może być wybrany dla jednej osi, podczas gdy jednostka o innej klasie obsługuje inną oś, zapewniając każdej osi dokładnie specyfikację prądową, której potrzebuje. Jest to prostsze do zaimplementowania za pomocą indywidualnych modułów jednosilnikowych niż za pomocą modułów wielosilnikowych, gdzie wszystkie kanały mają tę samą klasę prądową.

We wszystkich tych konfiguracjach awaria H106 powoduje wyraźny objaw: jednosilnikowa oś, którą steruje, staje się nieoperacyjna, podczas gdy wszystkie osie napędzane przez inne moduły działają normalnie. Ta czysta granica usterki jest sama w sobie atutem diagnostycznym.

Moduł jednosilnikowy 6096 vs jednosilnikowy 6093: Nie to samo

Warto bezpośrednio poruszyć kwestię: seria A06B-6093 również produkuje jednosilnikowe wzmacniacze serwo, a dla kupujących, którzy napotkali obie serie, pytanie, czy mogą się wzajemnie zastępować, czasami się pojawia.

Nie mogą. Serie 6096 i 6093 to odrębne generacje produktów o różnych formatach fizycznych, różnych konfiguracjach złączy i różnych architekturach wewnętrznych. Jednosilnikowy moduł 6096 i jednosilnikowy moduł 6093 mogą mieć tę samą liczbę osi, ale na tym podobieństwo się kończy. Protokół interfejsu, układ pinów złączy, osprzęt montażowy i struktura parametrów w sterowniku CNC są specyficzne dla generacji. Maszyna wyposażona w H106 wymaga jako zamiennika H106 lub innego wariantu serii 6096 — seria 6093 nie jest opcją.

Stan, gwarancja i zwroty

Nowe / oryginalne jednostki posiadają 12-miesięczną gwarancję. Są to nieużywane jednostki produkcyjne fabryczne, odpowiednie dla maszyn w aktywnych środowiskach produkcyjnych, gdzie priorytetem jest pokrycie gwarancyjne i pochodzenie komponentów.

Przetestowane odnowione jednostki posiadają 3-miesięczną gwarancję, odzyskane ze zlikwidowanego lub przeprojektowanego sprzętu i zweryfikowane poprzez testy funkcjonalne przed wystawieniem. W przypadku planowanego zapasu lub scenariuszy wymiany wrażliwych na koszty, przetestowane odnowione jednostki zapewniają potwierdzony działający komponent przy obniżonych kosztach pozyskania.

Zgłoś uszkodzenie fizyczne, niekompletną dostawę lub niezgodność opisu w dniu przybycia lub następnego dnia roboczego. Jednostki uznane za niefunkcjonalne w ciągu 4 dni od otrzymania kwalifikują się do zwrotu. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprawidłową instalacją, energią zwrotną ze strony silnika lub błędami parametrów zastosowanymi po dostawie. Zwroty nie są akceptowane w przypadku błędnego zamówienia lub zmiany zdania — zawsze weryfikuj sufiks H106 z fizycznej etykiety na uszkodzonej jednostce przed złożeniem zamówienia.

Zamawianie i wysyłka

Wysyłka: 2 do 4 dni roboczych od potwierdzenia płatności, magazyn w Guangzhou.

Przewoźnicy: DHL i FedEx do dostaw międzynarodowych. Możliwy odbiór z lokalnego magazynu w Guangzhou po wcześniejszym uzgodnieniu.

Wspólna wysyłka: Przy zamawianiu H106 wraz z innymi wzmacniaczami serwo, kablami lub komponentami sterownika do tej samej modernizacji maszyny, wspólna wysyłka może być zorganizowana przed płatnością w celu zmniejszenia całkowitych kosztów logistyki.

Płatność: Przelew bankowy T/T dla wszystkich wartości zamówienia. PayPal i Western Union akceptowane do kwoty 500 USD.

Koszty importowe: Wszelkie cła, podatki i opłaty importowe kraju docelowego są odpowiedzialnością kupującego. Skontaktuj się z zespołem przed złożeniem zamówienia, jeśli Twój kraj ma znane ograniczenia usług DHL/FedEx.

Często zadawane pytania

P1: Wersja OCR tego numeru części brzmi „HIO6” — skąd mam mieć pewność, czy „I” to litera I, czy cyfra 1, a „O” to litera O, czy cyfra 0?

 Niezawodnym sposobem na rozwiązanie tego problemu jest przyjrzenie się fizycznej etykiecie na zainstalowanej lub uszkodzonej jednostce w dobrym oświetleniu, w razie potrzeby z lupą. Konwencja numeracji części FANUC używa tylko cyfr po literze H w sufiksach wzmacniaczy serwo — żadne znaki alfabetyczne nie pojawiają się w tej pozycji. Jeśli Twoja etykieta brzmi „HIO6”, oba niejednoznaczne znaki są numeryczne: „I” to cyfra 1, a „O” to cyfra 0, co czyni prawidłowy numer części H106. Drugą metodą potwierdzenia jest spojrzenie na pełny numer części na etykiecie: A06B-6096-H106 zawiera sześć oddzielnych wystąpień cyfry zero i jedno wystąpienie cyfry 1, z których wszystkie mogą pojawić się jako ich literowe odpowiedniki w warunkach słabego OCR. Porównanie ciągu znaków z etykiety z znanym poprawnym formatem A06B-6096-H106 zazwyczaj rozwiązuje wszelkie pozostałe niejasności. Jeśli etykieta na jednostce jest faktycznie nieczytelna, dane parametrów serwo w pamięci sterownika CNC kodują typ napędu, który został zainstalowany, a odczytanie odpowiednich parametrów z wyświetlacza sterownika może potwierdzić prawidłowy wariant.

P2: Moja maszyna używa jednego H106 i jednego H302 w tej samej szafie sterowniczej. Oś H106 uległa awarii. Czy powinienem wymienić tylko H106, czy zbadać, czy H302 również może być uszkodzony?

Wymień H106 jako główne działanie. W konfiguracji szafy, w której moduł jednosilnikowy i trzyosiowy działają niezależnie, usterka w H106 jest elektrycznie izolowana od H302 ze względu na charakter oddzielnej architektury modułów — dzielą zasilanie AC, ale ich indywidualne stopnie napędowe działają niezależnie. Chyba że zdarzenie awarii obejmowało zdarzenie fizyczne, takie jak przepięcie, przedostanie się chłodziwa lub wyładowanie elektryczne, które mogłoby wpłynąć na wiele modułów jednocześnie, H302 obsługujący sprawne osie nie wymaga wymiany. Po zainstalowaniu zamiennika H106, uruchom wszystkie osie w pełnym cyklu ruchu z obniżoną prędkością posuwu przed powrotem do produkcji, obserwując wszelkie kody alarmowe lub nieprawidłowe zachowanie na osiach H302 — potwierdza to, że zdarzenie zasilania, które spowodowało awarię H106, nie pozostawiło ukrytych uszkodzeń w sąsiednim sprzęcie. Jeśli wszystkie osie działają poprawnie, H302 jest prawie na pewno nienaruszony.

P3: Czy A06B-6096-H106 to to samo co A06B-6096-H104? Wyglądają podobnie i widziałem oba wspomniane w dokumentacji tej samej serii maszyn.

H106 i H104 to powiązane, ale różne warianty w grupie jednosilnikowej 6096. Wiodąca „1” w obu sufiksach potwierdza, że oba są modułami jednosilnikowymi, ale ostatnie cyfry „06” i „04” reprezentują różne klasy prądowe. Każda klasa jest dopasowana do określonych znamionowych prądów silnika, a parametry sterownika CNC są skonfigurowane dla konkretnej klasy zainstalowanej podczas uruchomienia. Zastąpienie H104 przez H106 lub odwrotnie nie jest wymianą „jeden do jednego” — wymaga weryfikacji kompatybilności silnika z klasą zamiennika i dostosowania odpowiednich parametrów serwo w sterowniku. W przypadku prostej wymiany serwisowej, najbezpieczniejszą i najprostszą ścieżką jest zamówienie H106 dokładnie tak, jak został zainstalowany. Jeśli dostępny jest tylko H104, a H106 nie można zdobyć, skonsultuj się z dokumentacją parametrów maszyny przed przystąpieniem do wymiany i bądź przygotowany na ponowne dostrojenie osi po instalacji.

P4: Zamawiamy A06B-6096-H106 do maszyny, która pracuje na jednej zmianie produkcyjnej. Maszyna działała niezawodnie przez lata i jest to pierwsza awaria serwonapędu. Co zazwyczaj oznacza awaria modułu jednosilnikowego dla reszty systemu sterowania?

Pierwsza awaria napędu po latach niezawodnej pracy jest zazwyczaj zdarzeniem lokalnym, a nie sygnałem szerszego pogorszenia stanu systemu. Komponenty wzmacniaczy serwo — zwłaszcza kondensatory elektrolityczne i złącza tranzystorów mocy — mają ograniczoną żywotność, mierzoną w skumulowanych godzinach pracy i cyklach termicznych, a te komponenty mogą osiągnąć koniec żywotności niezależnie od wszystkiego innego w szafie. Awaria pojedynczego modułu po długim okresie eksploatacji bardziej prawdopodobnie odzwierciedla osiągnięcie przez H106 końca cyklu życia komponentu, niż to, że cały system sterowania ulega awarii. Bardziej informatywnym wskaźnikiem jest to, co dzieje się po wymianie: jeśli maszyna wznowi normalne działanie i będzie działać bez dalszych incydentów przez następne sześć do dwunastu miesięcy, awaria była rzeczywiście odosobniona. Jeśli w krótkim czasie po wymianie H106 wystąpią kolejne awarie w innych modułach lub systemie sterowania, taki wzorzec sugeruje szersze starzenie się kondensatorów lub degradację środowiska szafy, i zalecana jest bardziej kompleksowa inspekcja pozostałego sprzętu napędowego.

P5: Mamy okazję kupić małą partię używanych jednostek A06B-6096-H106 z zakładu, który właśnie zlikwidował kilka identycznych maszyn. Czy masowe nabycie jest rozsądną strategią dla zapasów napędów starszych generacji?

 Jest to rozsądna strategia z kilkoma warunkami. Nabycie wielu jednostek ze znanego źródła — zwłaszcza ze źródła, w którym można zweryfikować historię maszyny, warunki, w jakich pracowały napędy, i powód likwidacji — jest znacznie bardziej przewidywalne niż kupowanie pojedynczych jednostek z anonimowych źródeł wtórnego rynku w czasie. Kluczowe pytania, które należy zadać przed podjęciem decyzji o zakupie partii, to czy wszystkie jednostki pochodzą z tej samej generacji maszyn (zapewniając spójne specyfikacje klasy prądowej), czy którekolwiek z jednostek zostały usunięte z powodu usterek, a nie zaplanowanej likwidacji, i czy napędy były przechowywane w kontrolowanych warunkach od momentu usunięcia. Jednostki z zaplanowanej likwidacji, które były przechowywane w suchym i stabilnym temperaturowo miejscu, to coś innego niż jednostki, które stały w zewnętrznym kontenerze przez osiemnaście miesięcy. Dla zakładu obsługującego wiele maszyn z napędami H106, zweryfikowana partia z jednego znanego źródła może zapewnić kilka lat pokrycia zapasowego po cenie, której trudno dorównać poprzez indywidualne pozyskiwanie — ale tylko wtedy, gdy pochodzenie i historia przechowywania zostały odpowiednio zweryfikowane przed zakupem.

Jedna oś. Potwierdzona seria. Gotowy do wysyłki.
