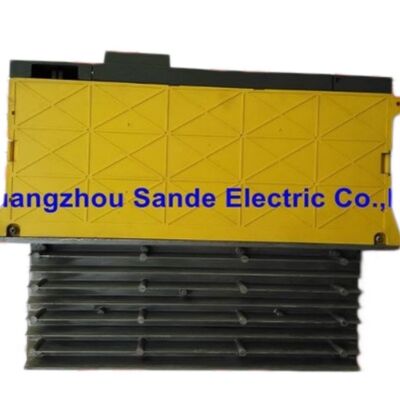

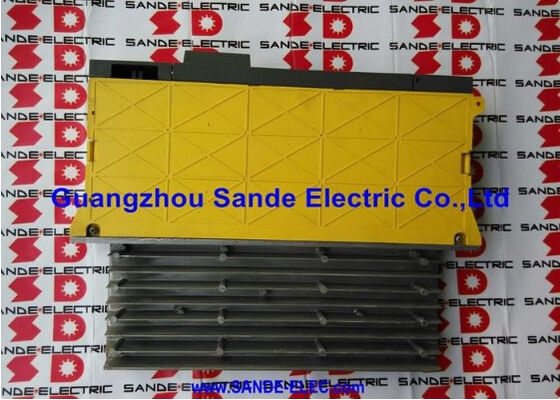

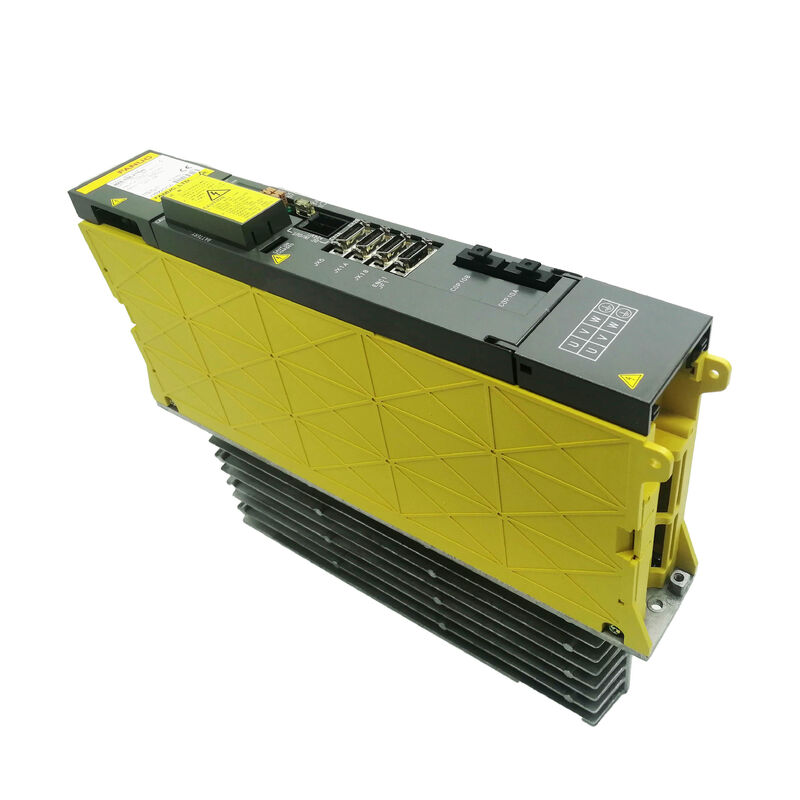

A06B-6096-H116 Jednostka serwo wzmacniacza AC FANUC A06B6096H116 A06B-6096-H116

Fanuc A06B-6096-H116 | Moduł serwo-wzmacniacza Alpha — SVM1-130S, jedoosiowy, FSSB HRV3, 283–325V / 7.5kW, wyjście 35A / 230V

Przegląd

Moduł Fanuc A06B-6096-H116 to SVM1-130S, jednoosiowy moduł serwo-wzmacniacza alpha o wysokim prądzie z serii A06B-6096 FSSB firmy Fanuc, o ciągłym prądzie wyjściowym 35A z wejścia magistrali DC 7.5kW.

Jego interfejs światłowodowy FSSB z możliwością sterowania HRV3 (High Response Vector 3) umieszcza go w nowoczesnej generacji modułów serwo alpha — kompatybilny ze sterownikami CNC Fanuc 30i/31i/32i oraz pełną gamą sterowników serii i, które wykorzystują FSSB jako magistralę komunikacji serwo.

Oznaczenie SVM1-130S umieszcza ten moduł pomiędzy standardowym SVM1-130 (A06B-6096-H106, 52.2A) a mniejszym SVM1-80 (A06B-6096-H105, 18.7A) w obecnej klasyfikacji Fanuc.

Przy znamionowym prądzie wyjściowym 35A, H116 jest specjalnie dopasowany do silnika αM30/3000 — średnio-dużego silnika serwo alpha generującego ciągły moment obrotowy w klasie 30N·m przy prędkości znamionowej 3000 obr./min.

To połączenie silnika i napędu jest zazwyczaj stosowane w osiach ciężkich obrabiarek CNC średniej i dużej wielkości: osie główne suwaków w dużych centrach obróbczych pionowych, napędy wózków osi X w ciężkich centrach obróbczych poziomych i podobnych zastosowaniach, gdzie masa osi i siła skrawania wymagają stałego prądu powyżej 18.7A możliwości SVM1-80.

Kompaktowa szerokość modułu 60 mm jest godna uwagi w przypadku modułu wyjściowego 35A.

Osiągnięto to dzięki tranzystorowi IPM (Intelligent Power Module) klasy 150A — pojedynczemu urządzeniu IPM o wysokim prądzie, które integruje trójfazowy mostek, sterowniki bramki i obwody zabezpieczające w jednej obudowie, mieszcząc się w formacie modułu 60 mm.

Zewnętrzny radiator z tyłu modułu zapewnia powierzchnię rozpraszania ciepła dla ciepła generowanego przez ten IPM przy 35A, uzupełniany przez wentylator wewnętrzny modułu.

Kluczowe specyfikacje

SVM1-130S vs SVM1-130 — Dlaczego dwa moduły klasy 130?

Seria A06B-6096 FSSB zawiera zarówno SVM1-130 (H106, 52.2A), jak i SVM1-130S (H116, 35A) — dwa moduły z oznaczeniem "130", ale o różnych prądach wyjściowych. Odzwierciedla to konwencję numeracji klas prądowych firmy Fanuc, gdzie "130" identyfikuje klasę znamionową tranzystora wewnętrznego, a nie dokładny prąd wyjściowy w amperach.

H116 przy 35A jest przeznaczony do silników alpha o średniej i ciężkiej pracy (αM30), podczas gdy H106 przy 52.2A obejmuje cięższe silniki klasy αM40 lub α40.

Oba wykorzystują tranzystory IPM klasy 150A, ale są inaczej parametryzowane i oceniane, aby pasować do odpowiednich klas silników.

Podczas wymiany uszkodzonego SVM1-130S, potwierdzenie numeru części H116 (nie H106) jest kluczowe — oba moduły są elektrycznie różne, mimo że dzielą oznaczenie klasy "130".

Wariant karty sterującej (A20B-2100-054x w porównaniu do karty H106) jest inny, a konfiguracje parametrów silnika są specyficzne dla klasy silnika.

Interfejs HRV3 — Sterowanie prądem przy wyższej przepustowości

Oznaczenie HRV3 w możliwościach interfejsu A06B-6096-H116 identyfikuje trzecią generację algorytmu sterowania prądem Fanuc High Response Vector.

Każda generacja HRV skracała czas cyklu regulacji prądu i poprawiała tłumienie tętnień momentu obrotowego na wale silnika. HRV3, zaimplementowany w sterownikach generacji 30i/31i/32i i kompatybilny ze sterownikami serii i z opcją oprogramowania HRV3, zapewnia lepszą jakość przebiegu prądu na zaciskach silnika niż HRV1 lub HRV2 — przekładając się na niższe tętnienia momentu obrotowego przy prędkościach obróbki i lepsze wykończenie powierzchni w precyzyjnych operacjach konturowania.

Dla silnika αM30/3000 napędzającego ciężką oś maszyny, ulepszona regulacja prądu HRV3 jest praktycznie istotna podczas konturowania: redukcja tętnień momentu obrotowego przy częstotliwości odświeżania pętli sterowania powoduje płynniejsze sterowanie prędkością w narożnikach i segmentach łuków, co bezpośrednio wpływa na jakość obrobionego profilu konturu.

Często zadawane pytania

P1: Jaka jest różnica między SVM1-130S (H116) a SVM1-130 (H106) w serii A06B-6096 FSSB?

Oba dzielą oznaczenie modułu tranzystora klasy "130", ale H116 (SVM1-130S) ma znamionowy prąd wyjściowy 35A i jest przeznaczony do silników klasy αM30, podczas gdy H106 (SVM1-130) ma znamionowy prąd 52.2A i jest przeznaczony do cięższych silników klasy α40. Karty sterujące i parametry silnika różnią się między nimi.

Nigdy nie należy zastępować jednego drugim bez potwierdzenia, że zainstalowany model silnika wymaga określonego prądu znamionowego i że zastępcza karta sterująca jest kompatybilna z istniejącym zestawem parametrów.

P2: Wymiary to 380 × 60 × 307 mm — jak zewnętrzny radiator wpływa na instalację w szafie?

Głębokość 307 mm obejmuje zewnętrzny radiator, który wystaje z tyłu modułu. W standardowych instalacjach wzmacniaczy alpha, radiator przechodzi przez tylny panel szafy do kanału chłodzącego radiatora lub przestrzeni chłodzenia swobodnym przepływem powietrza.

Szerokość 60 mm jest wąska i pasuje do standardowego rozstawu szyn modułów alpha. Panele szafy muszą uwzględniać głębokość 307 mm za przednią powierzchnią montażową, z wymiarem zewnętrznym radiatora plus prześwit dla przepływu powietrza.

Zablokowanie przepływu powietrza chłodzącego radiatora powoduje alarmy przeciążenia termicznego.

P3: Moduł jest oceniany z HRV3 — które sterowniki CNC mogą korzystać z tej możliwości?

HRV3 jest dostępny w sterownikach FANUC 30i-B/31i-B/32i-B i nowszych, oraz w wybranych sterownikach 15i/16i/18i/21i z zainstalowaną opcją oprogramowania HRV3. Na sterownikach bez opcji HRV3 moduł działa na niższym poziomie HRV obsługiwanym przez sterownik (HRV1 lub HRV2), z odpowiednio niższą przepustowością sterowania prądem.

Sam moduł jest kompatybilny ze wszystkimi sterownikami serii i obsługującymi FSSB, niezależnie od poziomu HRV — HRV3 jest możliwością oprogramowania aktywowaną na poziomie CNC, a nie niezgodnością sprzętową.

P4: Jakie są typowe maszyny i zastosowania osi dla A06B-6096-H116?

Połączenie silnika αM30/3000 i SVM1-130S znajduje się na osiach ciężkich centrów obróbczych CNC — napędy wózków osi X w dużych poziomach centrach obróbczych, napędy kolumn osi Y w dużych VMC z ciężką konstrukcją poprzecznej belki i napędy obrotowe osi B w pięcioosiowych centrach obróbczych, gdzie oś obrotowa przenosi znaczną masę obrabianego przedmiotu.

Pojawia się również na stołach dużych szlifierek CNC i osi ciężkich wytaczarek CNC, gdzie ciągły prąd 35A jest wymagany do pracy przy pełnym obciążeniu.

P5: Co oznaczają alarmy 368, 369 i 466 na A06B-6096-H116?

Alarmy 368 i 369 to alarmy związane z FSSB, specyficzne dla SVM1-130S, wskazujące na błędy komunikacji lub usterki sprzętowe w obwodzie interfejsu FSSB.

Alarmy te często wskazują na zanieczyszczenie złącza światłowodowego lub uszkodzenie kabla — najpierw wyczyść i sprawdź złącza COP10A/COP10B.

Alarm 466 to alarm wysokoprądowy na osi L, zazwyczaj wyzwalany przez awarię izolacji kabla silnika.

Standardowa procedura dla Alarmu 466 polega na odłączeniu kabli zasilających silnik i sprawdzeniu rezystancji izolacji uzwojeń względem ziemi.

Jeśli alarm ustąpi po odłączeniu kabli, źródłem usterki jest silnik lub kabel. Te kody alarmowe są odniesione w instrukcji B-65165E mającej zastosowanie do tego modułu.
