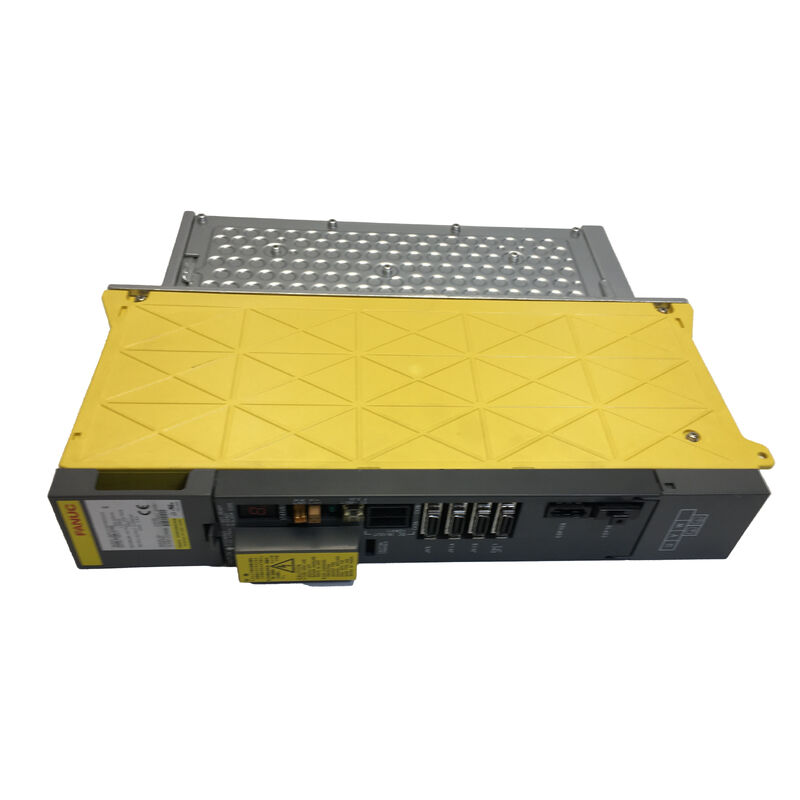

A06B-6096-H201 Moduł wzmacniacza serwo AC FANUC A06B6096H201 A06B-6096-H201

FANUC A06B-6096-H201 | Podwójny serwonapęd osiowy Alpha SVM2-12/12 i— 3A / 3A / 283–325V / FSSB

SVM2-12/12 i— Kompaktowy dwuosiowy wariant o niskim prądzie

A06B-6096-H201 to SVM2-12/12 i— dwuosiowy moduł o najniższym prądzie w rodzinie FANUC Alpha FSSB SVM, z 3,0 Arms na obu kanałach L i M. Obsługuje dwie osie serwo z jednego modułu w dolnym zakresie serii Alpha SVM2, co czyni go odpowiednim urządzeniem do kompaktowych konfiguracji obrabiarek CNC, w których dwie osie o lekkim obciążeniu dzielą wzmacniacz, nie wymagając pojemności prądowej wariantów 40/40 lub 80/80, które zajmują to samo miejsce w szafie przy wyższych kosztach.

Podobnie jak wszystkie moduły z serii A06B-6096, H201 czerpie z współdzielonej magistrali DC zasilanej przez współpracujący moduł zasilania Alpha PSM (Power Supply Module) i komunikuje się z CNC przez kabel światłowodowy FSSB. Przypisanie osi FSSB jest definiowane w parametrach osi CNC i— każdy kanał L i M otrzymuje własny adres FSSB w łańcuchu napędowym.

Oznaczenie SVM2-12/12 odróżnia ten moduł od dwuosiowych wariantów o wyższym prądzie z tej samej rodziny. Prąd znamionowy na kanał jest głównym kryterium wyboru: ciągły prąd rozruchowy silnika musi mieścić się w znamionowym prądzie kanału wzmacniacza 3,0 Arms. Przekroczenie tego prowadzi do błędów nadprądowych lub przeciążenia termicznego. Jeśli zainstalowana maszyna używa silników wymagających więcej niż 3,0 Arms na oś, odpowiednią specyfikacją jest wariant SVM2 o wyższej klasie prądowej.

Kluczowe specyfikacje

Kontekst rodziny SVM2

Oznaczenie SVM2 obejmuje wszystkie dwuosiowe moduły z serii A06B-6096. H201 przy 3,0 A/3,0 A jest najmniejszy. Sąsiednie warianty obejmują wyższe prądy znamionowe na kanał dla silników o większych wymaganiach prądu rozruchowego. Forma fizyczna i architektura komunikacji FSSB są wspólne dla całej rodziny SVM2 i— ale moduły o różnych prądach znamionowych mają różne wewnętrzne komponenty mocy, różne znamionowe parametry termiczne i różne konfiguracje parametrów silnika. Nie są one wymienne.

Podczas wymiany H201 należy potwierdzić pełny numer części z etykiety zainstalowanego modułu. Sąsiedni numer SVM2 w szafie może mieć wyższy prąd znamionowy i inne mapowanie typu silnika i— dopasowanie go do obciążenia silnika H201 grozi niedopasowaniem parametrów lub niedowymiarowaniem wzmacniacza w drugim kierunku.

Często zadawane pytania

P1: Co to jest A06B-6096-H201 w gamie FANUC SVM2?

Jest to SVM2-12/12 i— dwuosiowy moduł o najniższym prądzie w serii Alpha FSSB SVM. Oba kanały L i M są oceniane na 3,0 Arms ciągłego. Napędza dwie osie serwo z jednego modułu w dolnym zakresie prądowym Alpha SVM2, do kompaktowych konfiguracji obrabiarek CNC z silnikami osi o lekkim obciążeniu.

P2: Czy A06B-6096-H201 wymaga oddzielnego zasilacza PSM?

Tak. Seria A06B-6096 SVM czerpie z współdzielonej magistrali DC zasilanej przez Alpha PSM (seria A06B-6087 lub A06B-6088). PSM musi być oceniony do zasilania łącznego zapotrzebowania prądowego wszystkich podłączonych modułów SVM i SPM. H201 nie prostuje samodzielnie swojego wejścia AC.

P3: Czy wariant SVM2 o wyższym prądzie może zastąpić H201?

Fizycznie może pasować do tego samego miejsca w szafie, ale nie jest to prosta zamiana. Warianty o wyższym prądzie mają inne konfiguracje parametrów silnika i inne parametry termiczne. Parametry osi CNC muszą być ustawione dla faktycznie podłączonego typu silnika i— dopasowanie modułu o wyższym prądzie do silnika o niskim prądzie bez prawidłowej konfiguracji parametrów powoduje alarmy niedopasowania typu silnika lub nieprawidłowe skalowanie prędkości.

P4: Oba osie L i M jednocześnie zgłosiły alarm. Czy jest to usterka modułu H201?

Jednoczesne alarmy na obu osiach modułu SVM2 mogą wskazywać na usterkę na poziomie modułu (utrata wspólnej magistrali DC lub awaria zasilania sterowania wewnątrz modułu) lub usterkę modułu PSM znajdującego się wyżej w łańcuchu. Najpierw sprawdź stan PSM i połączenia kabla FSSB i— awaria PSM powoduje jednoczesne wyłączenie wszystkich modułów SVM w magistrali. Alarmy pojedynczej osi są bardziej prawdopodobnie usterkami silnika lub enkodera.

P5: Skąd pochodzi A06B-6096-H201?

Z rynku wtórnego modułów FANUC Alpha FSSB i— specjaliści od napraw CNC i dealerzy wzmacniaczy Alpha posiadają zapasy wymienne i nadwyżkowe. Potwierdź konkretnie H201 (SVM2-12/12) i— fizyczna forma wariantów SVM2 może wyglądać podobnie w szafie, podczas gdy specyfikacja elektryczna się różni. Poproś o test funkcjonalny obu kanałów L i M przed przyjęciem jednostki zamiennej.
