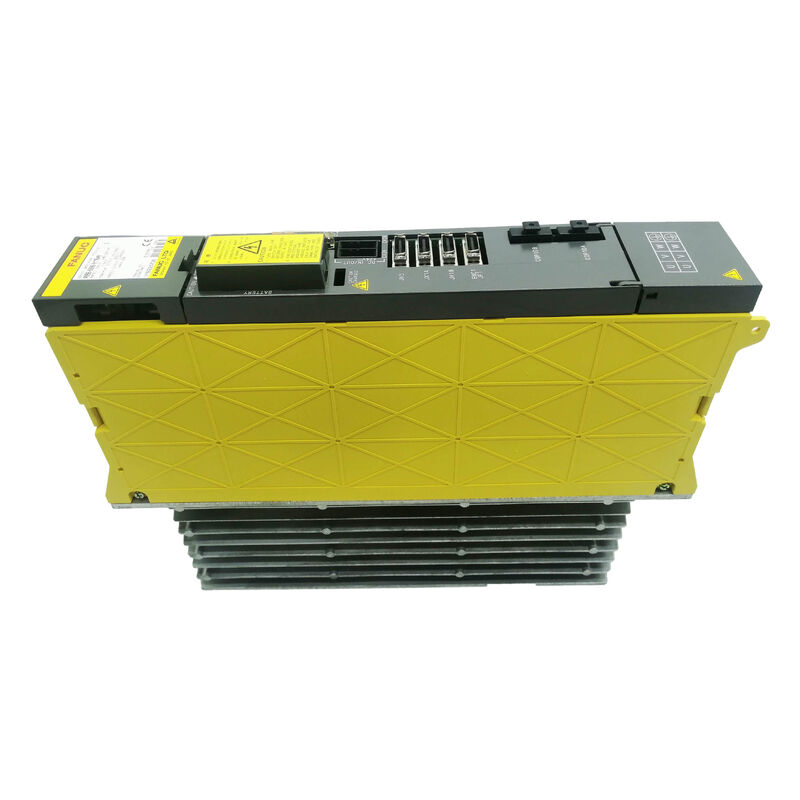

A06B-6096-H206 Jednostka serwo wzmacniacza AC FANUC A06B6096H206 A06B-6096-H206

FANUC A06B-6096-H206 ∙ Alpha SVM2-40/40 Podwójny Oś Serwo Moduł ∙ 12.5A / 12.5A / FSSB / Seria 16i / 18i / 21i

Numer części:A06B-6096-H206

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Moduł serwo wzmacniacza biegów biegów biegów dwustronnych ̇ Seria Alfa

SVM2-40/40 Dwie osi przy równej klasie prądu

A06B-6096-H206 to symetryczny podwójny ośny serwo-moduł Alpha SVM2-40/40 Oznaczenie 40/40 oznacza, że oba kanały napędzają silniki tej samej klasy prądu przy dopasowanej mocy. Jest to konfiguracja dla maszyn narzędziowych, w których dwie osi posiadają równoważne profile obciążenia

Seria A06B-6096 wykorzystuje komunikację światłowodową FSSB między CNC a modułem napędowym.które używały równoległego okablowania interfejsu PWM6096 SVM wykorzystuje również wspólną autobusę prądu stałego dostarczaną przez towarzyszący PSM (Power Supply Module), zamiast samokorygować własne wejście prądu przemiennego, jak to robiła wcześniejsza seria 6090 SVUC.Te dwie zmiany FSSB komunikacja i wspólny bus prądu stałego określają 6096 jako generację Alpha SVM dopasowaną do systemów CNC serii 16i/18i/21i.

H206 w zakresie A06B-6096 Dwuosiowy

H206 przy 12,5A na kanał jest wyższej pojemności wariant w rodzinie SVM2.W przypadku silników napędowych osi wymagających większego prądu niż mniejsze warianty SVM2 zapewniają, H206 jest prawidłową specyfikacją. W przypadku par silników asymetrycznych (gdzie osi L i M napędzają silniki o różnych rozmiarach),określone byłyby asymetryczne warianty SVM2 o różnych nominałach prądu na kanałH206 oznacza dopasowane pary.

Potwierdź numer części zainstalowanego modułu z jego własnej etykiety ?? sąsiednie przyrównania w rodzinie SVM2 różnią się w bieżącej klasie.Fizyczna forma może wyglądać podobnie, ale specyfikacja elektryczna różni się.

Główne specyfikacje

Częste pytania

P1: Jaka jest różnica między A06B-6096-H206 a H204 (SVM2-20/20)?

Obie są modułami Alpha SVM o podwójnej osi z interfejsem FSSB. H206 zapewnia 12,5A na kanał; H204 zapewnia niższy prąd nominalny na kanał.Prawidłowy wariant jest określany przez prąd nominalny podłączonych serwomotorówZastąpienie H204 przez H206 w silnikach, które wymagają wyższego prądu nominalnego, spowoduje awarie przepływu.

P2: Czy A06B-6096-H206 wymaga zewnętrznego zasilania PSM?

Tak, 6096 SVM czerpie z wspólnej busu prądu stałego dostarczanego przez towarzyszący Alpha PSM (seria A06B-6087 lub A06B-6088).PSM koryfikuje przychodzący trójfazowy prąd przemienny i zapewnia napięcie prądu prądu stałego dla wszystkich podłączonych modułów SVM i SPMPotwierdź, że moc PSM pokrywa łączne obciążenie wszystkich podłączonych modułów.

P3: Zarówno oś L, jak i oś M alarmowały się jednocześnie.

Jednoczesne alarmy na obu ośach modułu SVM2 mogą wskazywać na usterkę na poziomie modułu (wzajemna utrata prądu prądu stałego lub awaria zasilania sterowania) lub stan w górnym rzędzie (przestęp PSM, przerwa komunikacji FSSB).Sprawdź najpierw stan PSM i sprawdź połączenia kabli FSSB z tym modułemUpadek PSM spowoduje, że wszystkie moduły SVM i SPM zostaną odłączone na raz, co spowoduje jednoczesne alarmy we wszystkich ośach.

P4: Czy wymiana A06B-6096-H206 wymaga zmian parametrów CNC?

Dla podobnej do podobnej wymiany SVM2-40/40 zazwyczaj nie są potrzebne zmiany parametrów CNC parametry osi są przechowywane w SRAM CNC i nie są wpływane przez wymianę wzmacniacza.,sprawdzać, czy przydział osi FSSB w układzie CNC pasuje do fizycznego położenia modułu w kabinie napędowej.

P5: Skąd pochodzi A06B-6096-H206?

Za pośrednictwem FANUC CNC aftermarket, specjalistyczni dealerzy wzmacniaczy Alpha i firmy zajmujące się naprawą CNC posiadają zapasy wymiany i nadwyżki.Badanie funkcjonalne pod rzeczywistym obciążeniem silnika na obu kanałach jest najbardziej wiarygodną weryfikacją przyjęcia.
