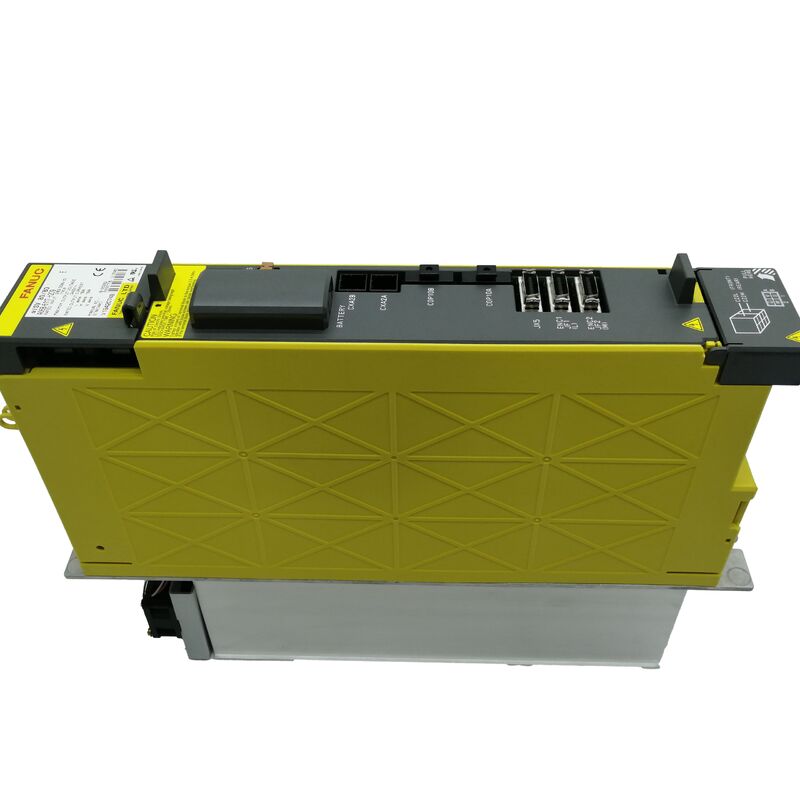

A06B-6117-H103 Jednostka serwo wzmacniacza AC FANUC A06B6117H103 A06B-6117-H103

FANUC A06B-6117-H103 Moduł wzmacniacza alfa i serwo AiSV 20

Opis produktu

W sprawieA06B-6117-H103jestmoduł serwo wzmacniacza Alpha i o jednej osiokreślony przez FANUC jakoαi SV 20W podręczniku obsługi technicznej FANUC ◄ ta specyfikacja zamówienia jest wymieniona w200VAC-wstępJednoszywa grupa wzmacniaczy, a wspólna specyfikacja SVM wiąże rodzinę zCNC serii i (Model B) z interfejsem FSSB.

Jest to rodzaj wzmacniacza stosowany w przypadku, gdy maszyna potrzebuje dedykowanego kanału serwo o jednej osi, a nie połączonego modułu wieloosiowego.

Dla nabywcy technicznego kluczową specyfikacją jest obecna klasa.

Tabela specyfikacji FANUC6.5 Prąd wyjściowy znamionowy dla ramioni a20 Maksymalna prąd nominalnydlaSVM1-20i, która jest tą samą klasą obecną reprezentowaną przezαi SV 20w tabeli konfiguracji.

FANUC wymienia również wspólną metodę kontroli SVM jakosterowanie PWM fal sinusoidalnych z mostem tranzystorowym (IGBT), co jest częścią tego, co daje tej rodzinie wzmacniaczy przewidywalne zachowanie w aplikacjach serwo CNC.

Mechanicznie, układ αi umieszcza20iklasy wO szerokości 60 mm, bez zewnętrznych płetwGrupa i mapy sekcji zewnętrznych wymiarówSVM1-20idoRysunek szkicowy 1 / Wycięcie paneli 1 / Obszar konserwacji 1.

To czyni H103 jednym z bardziej kompaktowych serwo wzmacniaczy.który jest często przydatny w szafkach, w których przestrzeń jest ograniczona, a oryginalny projekt panele został zbudowany wokół węższych modułów o jednej osi.

Z punktu widzenia strony produktowej H103 jest najlepiej przygotowany do zastąpienia zainstalowanych serwo-systemów FANUC αi.

Nie jest to szeroki wzmacniacz, który pasuje do wielu maszyn; jest to jasno zdefiniowany wzmacniacz.serwo wzmacniacz FSSB o jednej osi klasy 20.

Dla konstruktorów maszyn, nabywców MRO i działów serwisowych ta jasność jest dokładnie tym, co czyni część przydatną.

Gdy zadaniem jest przywrócenie stabilnego sterowania servo bez zmiany oryginalnej architektury, odpowiedni jednoosiowy model αi oszczędza czas i zmniejsza możliwe do uniknięcia problemy z uruchomieniem.

Dane techniczne

Częste pytania

P1: Jaka jest A06B-6117-H103 w oficjalnej nazwie modelu FANUC?
FANUC identyfikuje część jako:αi SV 20W podręczniku opisów towarzyszących, odpowiedni jednoosiowy wzmacniacz klasy 20 pojawia się jakoSVM1-20i, z tą samą klasą prądu.

W połączeniu te wpisy podręczne określają H103 jakojednoosiowy wzmacniacz serwo klasy Alpha i 20.

P2: Do jakiej klasy wyjściowej należy ten wzmacniacz?
Tabela specyfikacji FANUC SVM przypisuje6.5 Prąd wyjściowy znamionowy dla ramiona także20 Maksymalna prąd nominalnydoSVM1-20iklasy.

Dla nabywców i techników jest to podstawowa tożsamość elektryczna H103: należy ona do grupy wzmacniaczy jednosiowych klasy 20, a nie do wariantów klasy 40 lub większej pojemności.

P3: Jaki rodzaj interfejsu CNC jest związany z tą rodziną modeli?
FANUC stwierdza w wspólnej specyfikacji SVM, że ta rodzina wzmacniaczy serwo jest przeznaczona dlaCNC serii i (Model B) z interfejsem FSSB.

To ważne, ponieważ prawidłowe zastąpienie nie jest określone tylko przez obecną klasę.

Wzmacniacz musi również być zgodny z metodą komunikacji stosowaną przez CNC i systemem napędowym wokół niego.

P4: Czy H103 to kompaktowy model szafki?
Tak, w układzie αi jest on zgrupowany wklasa o szerokości 60 mm bez płetwy zewnętrznej, a sekcja wymiarów zewnętrznych łączy model 20i o jednej osi zRysunek szkicowy 1 / Wycięcie paneli 1 / Obszar konserwacji 1.

Z praktycznego punktu widzenia panel jest jednym z bardziej kompaktowych zespołów wzmacniaczy αi, co jest pomocne podczas pracy wewnątrz szaf zaprojektowanych dla węższych modułów o jednej osi.

P5: Co należy sprawdzić przed wymianą A06B-6117-H103?
Zespół serwisowy powinien zweryfikować dokładną specyfikację zamówienia na zainstalowanym wzmacniaczu, potwierdzić architekturę αi maszyny opartą na FSSB,i upewnij się, że zamiennik odpowiada oryginalnym wymaganiom klasy 20 jednej osi.

Należy również sprawdzić, czy panel jest odpowiedni i czy otaczający go system chłodzenia jest w dobrym stanie.

W przypadku serwo-systemów FANUC dopasowanie klasy wzmacniacza jest jednym z najbezpieczniejszych sposobów uniknięcia przedłużonych prac uruchomieniowych po instalacji.
