FANUC A06B-6114-H109 — Alpha i SVM1-360i, największy moduł jednoosiowy z serii 6114

Niektóre wymiany serwonapędów są proste. Jest też SVM1-360i.

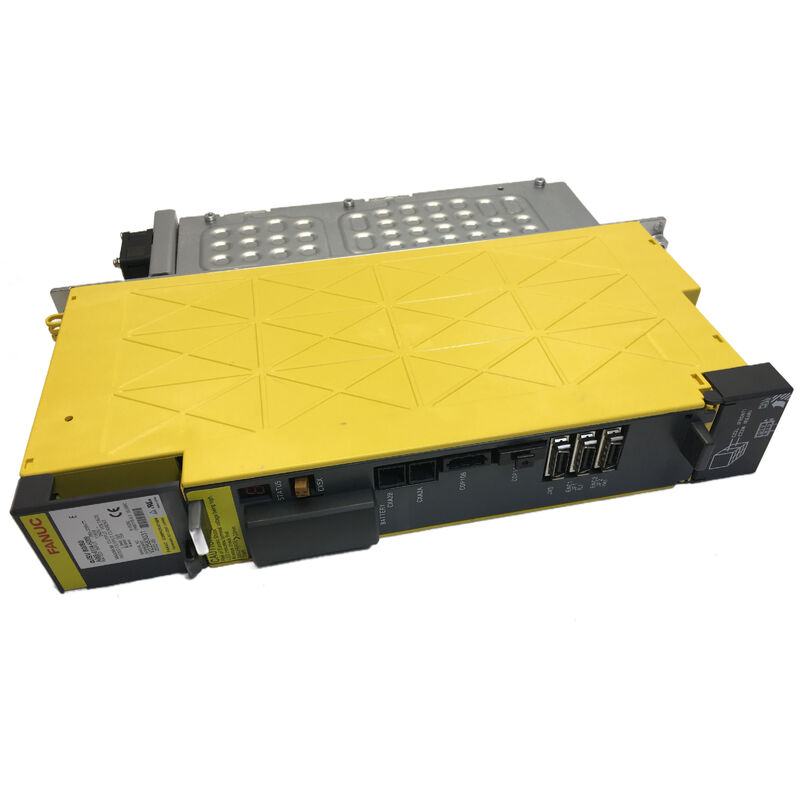

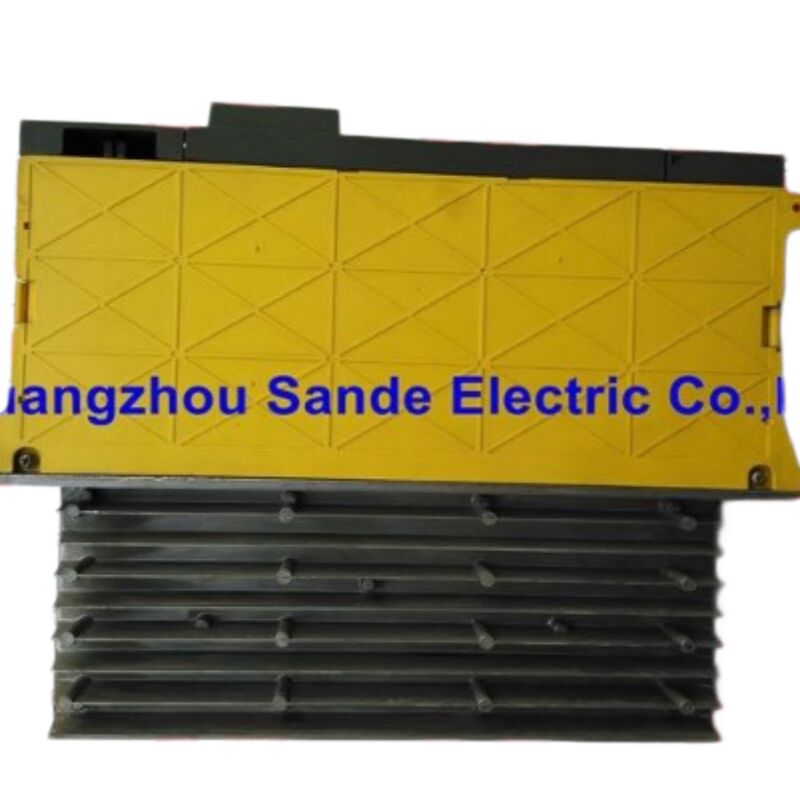

A06B-6114-H109 zajmuje szczyt serii FANUC 6114 alpha i: znamionowy prąd wyjściowy 115A, trzy wewnętrzne moduły tranzystorów IGBT 400A, szerokość szafy 150 mm i oznaczenie SVM1-360i — co oznacza klasę prądową 360 w rodzinie modułów jednoosiowych alpha i. Jest przeznaczony do najbardziej wymagających osi głównych w dużych centrach obróbczych: takich, które napędzają ponadwymiarowe stoły obrotowe, ciężkie palety lub głowice frezujące o dużych formatach, gdzie wymagania prądowe silnika znacznie przekraczają możliwości napędów średniej klasy.

Prawidłowe pozyskanie tego urządzenia i szybka wysyłka pozwalają na produkcję części przez cenne maszyny, zamiast oczekiwania. Sande Electric posiada A06B-6114-H109 w stanie nowym i sprawdzonym używanym, wysyłając na cały świat w ciągu 0–3 dni roboczych.

Alpha i SVM: inna architektura niż Beta SVU

Każdy, kto zajmuje się pozyskiwaniem serwonapędów FANUC z wielu generacji produktów, zauważy fundamentalny podział strukturalny. Rodzina Beta SVU — seria 6093 omawiana gdzie indziej w naszym katalogu — to samodzielne jednostki. Każda z nich ma własny wbudowany zasilacz, bezpośrednio przetwarza przychodzący prąd zmienny i jest montowana niezależnie tam, gdzie dostępny jest prąd zmienny. Beta SVU może znajdować się po przeciwnej stronie maszyny niż reszta stosu napędów, ponieważ posiada własne zasilanie.

A06B-6114-H109 to zupełnie inna architektura. Jako SVM — moduł serwo — nie zawiera zasilacza. Akceptuje zasilanie z magistrali DC ze współdzielonego modułu aiPS (Alpha i Power Supply), który przetwarza przychodzący trójfazowy prąd zmienny na napięcie szyny DC, z którego korzystają wszystkie moduły SVM w tej magistrali. Jeden aiPS (lub w instalacjach o dużym zapotrzebowaniu, dwa moduły aiPS równolegle) zasila magistralę DC; poszczególne moduły SVM i wrzeciona pobierają z tej magistrali moc wyjściową.

Ta architektura ma dwa bezpośrednie konsekwencje. Po pierwsze, A06B-6114-H109 musi być zainstalowany w szafie napędowej zawierającej kompatybilny aiPS — zazwyczaj moduł zasilający serii A06B-6110 lub A06B-6111 o wystarczającej ciągłej mocy znamionowej dla całkowitego obciążenia magistrali. Po drugie, awaria aiPS powoduje jednoczesne wyłączenie wszystkich SVM w tej magistrali, podczas gdy w systemie Beta SVU awaria zasilacza samodzielnej jednostki wpływa tylko na tę oś. Obie architektury mają uzasadnione zastosowania; architektura magistrali SVM jest wybierana tam, gdzie zgrupowano wiele osi o dużej mocy i gdzie wydajność zasilania oraz scentralizowane zarządzanie regeneracją przeważają nad elastycznością lokalizacji samodzielnych jednostek.

Gdzie SVM1-360i plasuje się w gamie modułów 6114 Alpha i

Seria 6114 obejmuje szeroki zakres klas prądowych, wszystkie z tym samym interfejsem światłowodowym FSSB i tą samą podstawową architekturą. Moduły jednoosiowe stopniowo zwiększają klasy prądowe:

• SVM1-20i (H101) — znamionowy prąd 6A, szerokość 60 mm, najlżejsze silniki alpha i
• SVM1-40i (H102/H103) — znamionowy prąd 11A, szerokość 60 mm
• SVM1-80i (H105) — znamionowy prąd 19A, szerokość 60 mm, jeden moduł IGBT 100A
• SVM1-160i (H106) — większy IGBT, klasa średnio-wysoka
• SVM1-360i (H109) — znamionowy prąd 115A, szerokość 150 mm, trzy moduły IGBT 400A — największy moduł jednoosiowy w rodzinie

Przeskok z H106 do H109 jest znaczący. SVM1-360i ma szerokość 150 mm — dwukrotnie większą niż najmniejsze moduły 60 mm — i zawiera trzy moduły tranzystorów IGBT o mocy znamionowej 400A każdy, rozmieszczone równolegle, aby zapewnić łączną ciągłą moc wyjściową 115A. Ten moduł stanowi fizyczny i elektryczny szczyt zakresu jednoosiowych modułów alpha i SVM. Jest dopasowany do największych silników serwo alpha i firmy FANUC: silników klasy α50i/3000 i αC50, które znajdują się na najbardziej wymagających osiach głównych dużych urządzeń obróbczych.

Specyfikacje techniczne

Architektura z trzema tranzystorami IGBT i jej znaczenie dla konserwacji

Większość modułów alpha i SVM w niższych klasach prądowych wykorzystuje pojedynczy moduł tranzystora IGBT. SVM1-80i (H105) wykorzystuje jeden tranzystor 100A; moduły średniej klasy stopniowo zwiększają moc pojedynczych urządzeń. SVM1-360i jest inny: trzy oddzielne moduły IGBT 400A są zamontowane wewnętrznie i działają równolegle, aby zapewnić łączną zdolność prądu wyjściowego.

Ta trójtranzystorowa konfiguracja ma kilka implikacji. Przeciążenie prądowe na osi L (kod błędu 8 na przedniej diodzie LED) lub alarm IPM na tej samej osi (kod błędu wyświetlany jako liczba z kropką, np. 8.) może pochodzić z któregokolwiek z trzech tranzystorów. Pojedynczy uszkodzony tranzystor z trzech niekoniecznie powoduje natychmiastową całkowitą awarię wyjściową — może objawiać się jako sporadyczne wyłączenia z powodu przeciążenia prądowego w warunkach dużego obciążenia, zanim urządzenie ulegnie całkowitej awarii. Rozpoznanie tego wzorca na wczesnym etapie pozwala uniknąć nagłego zatrzymania.

Wewnętrzny wentylator chłodzący i zewnętrzny wentylator na radiatorze pełnią kluczowe funkcje. Przy znamionowej mocy wejściowej 26 kW, ciągła praca przy dużych obciążeniach prądowych generuje znaczne ciepło. Zewnętrzny wentylator radiatora jest głównym elementem zarządzania termicznego dla modułów IGBT — jego awaria zazwyczaj powoduje alarm F (awaria zewnętrznego wentylatora chłodzącego) na przedniej diodzie LED przed wystąpieniem uszkodzenia termicznego. Sprawdzanie obu wentylatorów podczas planowej konserwacji i posiadanie zespołów wentylatorów jako części zamiennych jest dobrą praktyką w każdej maszynie wykorzystującej SVM1-360i na głównej osi o dużym cyklu pracy.

Warianty oprogramowania: #J006 i #N

A06B-6114-H109 jest dostępny w konfiguracji podstawowej i co najmniej dwóch udokumentowanych wariantach oprogramowania: #J006 i #N. Te sufiksy wskazują opcje oprogramowania fabrycznego zainstalowane na karcie sterującej, zazwyczaj określające funkcje, takie jak przetwarzanie sprzężenia zwrotnego o wysokiej rozdzielczości, określone wersje algorytmu HRV lub zestawy parametrów specyficznych dla aplikacji dla konkretnych par silnik-obrabiarka.

W przypadku wymiany 1:1 na istniejącej maszynie, wariant powinien odpowiadać etykiecie oryginalnego urządzenia, jeśli to możliwe. W większości przypadków zamiana podstawowego H109 na wariant #J006 lub #N (lub odwrotnie) nie powoduje natychmiastowych błędów sprzętowych, ale może wymagać dostosowania parametrów, jeśli sterownik CNC był skonfigurowany specjalnie dla zestawu funkcji wariantu.

Jeśli etykieta oryginalnego urządzenia jest nadal czytelna, przed złożeniem zamówienia zanotuj pełny numer części, w tym wszelkie sufiksy. Jeśli sufiks jest nieznany lub etykieta oryginalnego urządzenia jest uszkodzona, skontaktuj się z nami, podając model CNC i typ silnika — możemy doradzić najbardziej odpowiedni wariant dla Twojej aplikacji.

Opcje stanu i zapasy

Nowe jednostki A06B-6114-H109 z zapasów magazynowych to oryginalne produkty FANUC w oryginalnym opakowaniu, nigdy nie zainstalowane. Posiadają 12-miesięczną gwarancję magazynową i stanowią opcję o najniższym ryzyku dla maszyn pracujących w ciągłym, intensywnym środowisku produkcyjnym. W przypadku napędu 115A na głównej osi obróbczej, gdzie nieplanowane przestoje są kosztowne, nowe zapasy są warte swojej ceny.

Używane, sprawdzone jednostki pochodzą z wycofanych z eksploatacji maszyn, są testowane w celu weryfikacji funkcjonalności osi i komunikacji FSSB, i oferowane są z 3-miesięczną gwarancją. Skontaktuj się z nami, aby potwierdzić dostępność w obu stanach przed złożeniem zamówienia — zapasy modułów alpha i o wysokim prądzie szybko się wyprzedają.

Zamówienie, płatność i wysyłka

Wysyłka na cały świat za pośrednictwem DHL i FedEx w ciągu 0–3 dni roboczych od potwierdzenia płatności. Dostępna jest wysyłka łączona dla zamówień wieloprzedmiotowych.

Opcje płatności:

• Przelew bankowy (T/T) — wszystkie wartości zamówienia
• PayPal — zamówienia do 500 USD
• Western Union — wszystkie wartości zamówienia

Cła importowe i lokalne podatki są odpowiedzialnością kupującego w miejscu przeznaczenia.

Gwarancja i zwroty

Zwroty są akceptowane w przypadku jednostek, które dotarły uszkodzone, niekompletne, niezgodne z opisem lub potwierdzone jako niefunkcjonalne w ciągu 4 dni od otrzymania. Jednostka musi zostać zwrócona w oryginalnym stanie z nienaruszoną etykietą gwarancyjną; koszty wysyłki zwrotnej ponosi kupujący. Gwarancja nie obejmuje uszkodzeń wynikających z nieprawidłowej instalacji, niedopasowanego zasilacza lub uszkodzeń fizycznych po dostawie.

Często zadawane pytania

P1: A06B-6114-H109 jest oznaczony jako SVM — czy to oznacza, że potrzebuje oddzielnego modułu zasilającego? Co jest kompatybilne?

O: Tak. W przeciwieństwie do jednostek FANUC Beta SVU, które mają wbudowany zasilacz, SVM1-360i jest modułem podłączonym do magistrali, który pobiera główne zasilanie DC ze współdzielonego aiPS (Alpha i Power Supply). Moduł aiPS prostuje przychodzący trójfazowy prąd zmienny i utrzymuje magistralę DC, z której korzystają wszystkie moduły SVM i wzmacniacze wrzecion w tej magistrali. Dla pojedynczego SVM1-360i, kompatybilny aiPS musi znajdować się w tej samej szafie napędowej i musi mieć wystarczającą ciągłą moc znamionową, aby pokryć znamionowe wejście 26 kW tego modułu plus wszelkie inne moduły współdzielące tę samą magistralę. Serie A06B-6110 i A06B-6111 to typowe rodziny aiPS używane z modułami 6114 SVM. Jeśli aiPS jest już zainstalowany i działa w Twojej szafie, wymiana samego SVM1-360i jest bezpośrednią zamianą na złączach magistrali DC.

P2: Co odróżnia H109 od innych modułów jednoosiowych z serii 6114 — w szczególności H106 — i jak mogę potwierdzić, którego używa moja maszyna?

O: H109 to SVM1-360i, o znamionowym prądzie wyjściowym 115A z trzema wewnętrznymi modułami IGBT, o szerokości 150 mm. H106 to moduł jednoosiowy o niższym prądzie z tej samej rodziny 6114, ale z mniejszą konfiguracją IGBT i węższą obudową. Najprostszym sposobem potwierdzenia jest etykieta na zainstalowanej jednostce — numer części FANUC i oznaczenie SVM (SVM1-360i dla H109) są wydrukowane bezpośrednio na etykiecie modułu. Jeśli jednostka została wyjęta, a etykieta jest uszkodzona, sprawdź dokumentację szafy elektrycznej maszyny lub ekran parametrów CNC: sterowniki CNC FANUC z FSSB mogą wyświetlać identyfikatory podłączonych wzmacniaczy na ekranie konserwacji serwo. Fizycznie, szerokość 150 mm i dwuwentylatorowy układ chłodzenia (wewnętrzny wentylator plus zewnętrzny wentylator radiatora) są charakterystyczne dla H109 i odróżniają go od węższych modułów z tej samej serii.

P3: Po zainstalowaniu zamiennego H109, sterownik CNC natychmiast po włączeniu osi wyświetla alarm serwo 8 (przeciążenie prądowe osi L). Co należy sprawdzić najpierw?

O: Alarm 8 na diodzie LED modułu alpha i wskazuje na przeciążenie prądowe osi L wykryte przez sprzęt napędowy. Pierwszym krokiem jest sprawdzenie okablowania silnika: sprawdź kabel zasilający U, V, W od modułu do silnika pod kątem zwarcia między fazami lub między fazą a masą — częsta przyczyna natychmiastowego przeciążenia prądowego przy uruchomieniu, zwłaszcza jeśli podczas wymiany modułu wykonywano prace w pobliżu kabla silnika. Po drugie, sprawdź izolację uzwojeń silnika za pomocą megomomierza 500V między każdym zaciskiem silnika a masą; odczyt poniżej 1MΩ sugeruje degradację izolacji silnika, która spowoduje przeciążenie prądowe w napędzie niezależnie od stanu napędu. Po trzecie, upewnij się, że parametry serwo CNC dla osi — w szczególności kod silnika (parametr 2020) — poprawnie identyfikują typ silnika podłączonego do H109; nieprawidłowy kod silnika może spowodować, że napęd ustawi limity prądowe, które są nieodpowiednie dla rzeczywistego silnika, powodując przedwczesne wykrycie przeciążenia prądowego przy normalnych obciążeniach przyspieszenia.

P4: Czy A06B-6114-H109 może napędzać silniki alpha i z serii αC, a nie tylko standardowy zakres silników αi?

O: Tak. Seria silników αC (alpha core) i standardowa seria αi wykorzystują to samo sprzężenie zwrotne serwo i interfejs zasilania FANUC, a SVM1-360i jest odpowiednio dobrany do dużych silników αC klasy 50. Kluczowym wymogiem jest, aby maksymalne zapotrzebowanie prądowe silnika przy obciążeniu roboczym i zakresie prędkości mieściło się w ciągłej mocy wyjściowej 115A H109. Parametr kodu silnika w sterowniku CNC musi być ustawiony na konkretny model silnika αC — sterownik CNC wykorzystuje go do obliczania limitów prądowych, profili przyspieszenia i progów błędów. FANUC dokumentuje przypisania kodów silników dla silników αC w tych samych sekcjach podręcznika parametrów co silniki αi; nie jest wymagany oddzielny zestaw parametrów. Jeśli maszyna była pierwotnie uruchomiona ze specyficznym silnikiem αC, zestaw parametrów na oryginalnym urządzeniu H109 (lub w zapisanych parametrach sterownika CNC) będzie już zawierał prawidłowy kod silnika.

P5: Co oznaczają sufiksy wariantów oprogramowania #J006 i #N na A06B-6114-H109 i czy wariant musi być dokładnie dopasowany do wymiany?

O: Warianty oprogramowania w modułach wzmacniaczy serwo FANUC zazwyczaj kodują fabrycznie zainstalowane opcje w oprogramowaniu układowym karty sterującej: typowe przykłady obejmują określone wersje algorytmu HRV (High Response Vector), ustawienia interfejsu enkodera o wysokiej rozdzielczości i dodatki do obsługi silników specyficznych dla aplikacji. Sufiks #J006 zazwyczaj oznacza specyficzną kombinację funkcji oprogramowania serwo włączonych dla konkretnych zastosowań producentów obrabiarek. Sufiks #N jest standardowym oznaczeniem wariantu oprogramowania używanym w wielu liniach produktów FANUC. W przypadku wymiany, dokładne dopasowanie wariantu jest najbezpieczniejszym podejściem — zapewnia, że zachowanie oprogramowania układowego nowego urządzenia jest identyczne z oryginalnym, bez konieczności dostosowywania parametrów sterownika CNC. W praktyce, zamiana jednego wariantu na inny w ramach tego samego numeru części bazowej H109 zazwyczaj działa poprawnie, ponieważ sprzęt jest identyczny, a różnice wariantów dotyczą głównie domyślnych parametrów lub dostępnych funkcji, a nie podstawowej logiki działania. Jednakże, jeśli po zamianie niepasującego wariantu sterownik CNC wyświetla ostrzeżenie o inicjalizacji serwo lub oś zachowuje się nieoczekiwanie przy pierwszym włączeniu, porównaj wersję oprogramowania wzmacniacza wyświetlaną na ekranie konserwacji serwo sterownika CNC z zapisem uruchomienia maszyny i odpowiednio dostosuj wszelkie dotknięte parametry. Skontaktuj się z nami, jeśli potrzebujesz potwierdzić dostępność wariantu przed złożeniem zamówienia.
