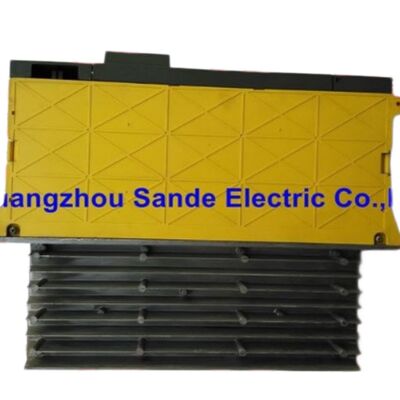

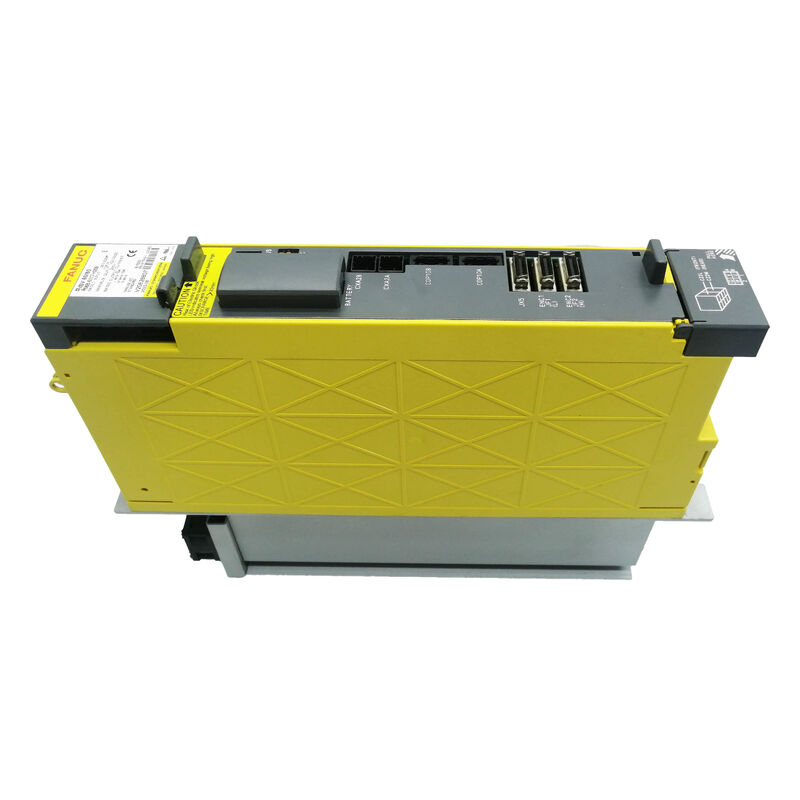

A06B-6117-H206 Jednostka serwo wzmacniacza AC FANUC A06B6117H206 AO6B-6II7-H2O6

FANUC A06B-6117-H206 Moduł wzmacniacza alfa i serwo AiSV 20/40

Opis produktu

W sprawieA06B-6117-H206jestModuł wzmacniacza serwo alfa i o dwóch ośachwymieniony przez FANUC jakoαi SV 20/40W tabelach konfiguracji FANUC, ta specyfikacja kolejności pojawia się w200VAC-wstęprodzina serwo wzmacniaczy i należy do grupy stosowanej zi-Series CNC poprzez interfejs FSSB.

To sprawia, że jest to zdefiniowany wzmacniacz o dwóch ośach dla maszyn, które potrzebują jednej osi o mniejszej pojemności i jednej osi o większej pojemności w tym samym ciele modułu.

Wartość tej funkcji leży w układzie mieszanej osi.Oś L znamionowa 6,5 ramienia z nominalnym limitem prądu 20 Apeak, podczas gdyOś M jest znamionowana na 13 ramion z nominalnym limitem prądu 40 Apeak.

Ta asymetryczna struktura jest właśnie powodem, dla którego H206 nie jest wymienny z wersjami 20/20 lub 40/40, tylko dlatego, że należą do tej samej rodziny.Parzenie 20/40 jest podstawową tożsamością produktu.

Zestaw FANUC i miejsce gromadzenia mechanicznegoSVM2-20/40iwO szerokości 60 mm, zewnętrzna płetwkakategorii ramy, a sekcja wymiarów zewnętrznych mapuje ten model doRysunek szkicowy 2 / Wycięcie paneli 2 / Obszar konserwacji 1To ma znaczenie w prawdziwych panelach.

Zastępny wzmacniacz jest przydatny tylko wtedy, gdy pasuje do istniejącej przestrzeni szafki, ścieżki chłodzenia i planu montażu bez wymagania niepotrzebnych modyfikacji.

Z komercyjnego punktu widzenia H206 jest typem części, które kupujący zazwyczaj kupują w celu dokładnej wymiany, a nie spekulacyjnej.

W sytuacjach serwisowych utrzymanie oryginalnego układu wzmacniacza o zmieszanej osi często zapobiega zamieszaniu parametrów, ułatwia ponowne uruchomienie,i utrzymuje układ elektryczny zgodny z oryginalnym projektem budowniczego.

Dlatego tak istotna jest prawidłowa nazwa FANUC:A06B-6117-H206 = αi SV 20/40 = serwo wzmacniacz prądu mieszanego o dwóch ośach.

Dane techniczne

Częste pytania

P1: Jaka jest oficjalna nazwa FANUC dla A06B-6117-H206?
FANUC wymienia ten model jakoαi SV 20/40w podręczniku utrzymania αi, a podręcznik opisu określa tę samą klasę prądu, coSVM2-20/40i.

W prostych słowach, jest to serwo wzmacniacz dwuosiowy, w którym dwa kanały nie mają tej samej klasy wyjściowej.

Ta mieszana struktura jest charakterystyczną cechą modułu.

P2: Jakie są znamionowe wartości wyjściowe tego wzmacniacza?
Tabela specyfikacji FANUC SVM przedstawiaOś L przy 6,5 ramieniach z nominalnym prądem granicznym 20 ApeakiOś M przy 13 ramionach z maksymalnym prądem nominalnym 40 ApeakTo jest kluczowa różnica techniczna H206.

Nie jest to zbilansowany wzmacniacz 20/20 ani zbilansowany wzmacniacz 40/40; jest celowo podzielony na dwie różne klasy serwo prądu.

P3: Dlaczego H206 nie jest wymienny z innymi wzmacniaczami αi o dwóch ośach?
Ponieważ w rodzinie FANUC αi moduły dwuosiowe są zorganizowane przez określone kombinacje prądu.

Jednostka 20/40 jest wybierana inaczej niż jednostka 20/20 lub 40/40, a ta różnica wpływa na dopasowanie silnika/wzmacniacza i zachowanie elektryczne po stronie osi.

Wykorzystanie fizycznie podobnego modułu z niewłaściwej klasy prądu może przekształcić prostą wymianę w problem uruchomienia.

P4: Jaki format szafki używa ten model?
FANUC łączy tę klasę wRodzina wzmacniaczy o szerokości 60 mm z płetwą zewnętrzną, oraz mapy odcinka zewnętrznych wymiarówSVM2-20/40idoRysunek zarysu 2, wycięcie paneli 2, obszar konserwacji 1.

Dla inżyniera konserwacyjnego jest to przydatne, ponieważ daje uzasadniony punkt wyjścia do sprawdzenia dopasowania szafki, zgodności wycięć i wymaganego uprawnienia przed instalacją.

P5: Co należy sprawdzić przed zakupem tej części?
Należy najpierw sprawdzić specyfikację zamówienia, a następnie układ osi, typ interfejsu i format szafki.

Ponieważ podręcznik FANUC wiąże tę rodzinę wzmacniaczyMaszyny CNC serii i z FSSB, ważne jest, aby potwierdzić, że maszyna nadal używa tej samej architektury sterowania.

Dokładne dopasowanie modelu jest szczególnie ważne w modułach o mieszanej osi, takich jak ten, ponieważ wartość jednostki jest w jej specyficznej kombinacji 20/40, a nie tylko w jej wyglądzie.
