Sterownik serwomotoru
>
|
| Miejsce pochodzenia | Japonia |
| Nazwa handlowa | FANUC |
| Orzecznictwo | CE ROHS |
| Numer modelu | A06B-6114-H207 |

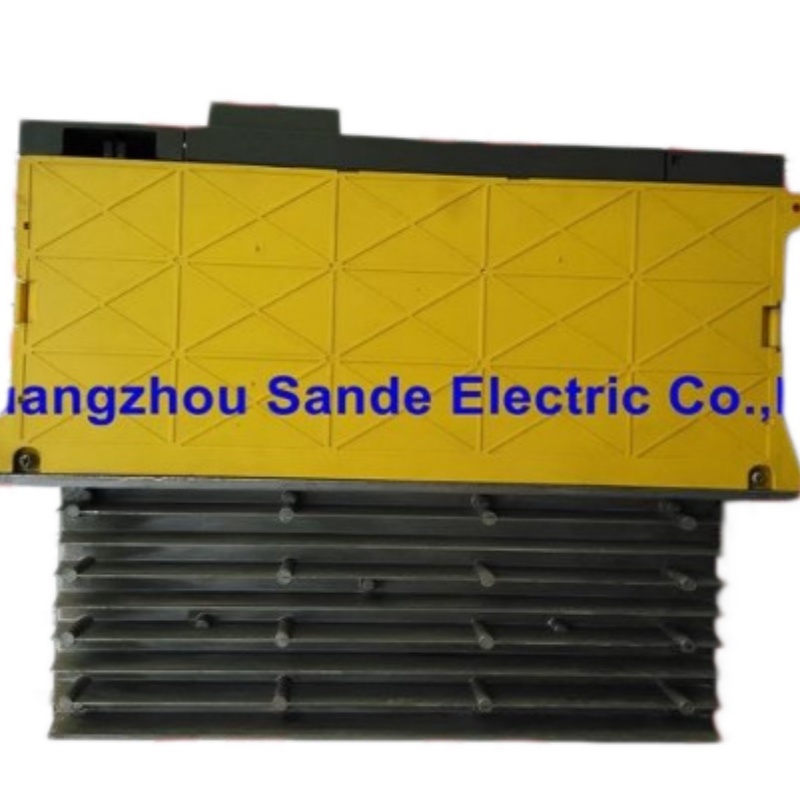

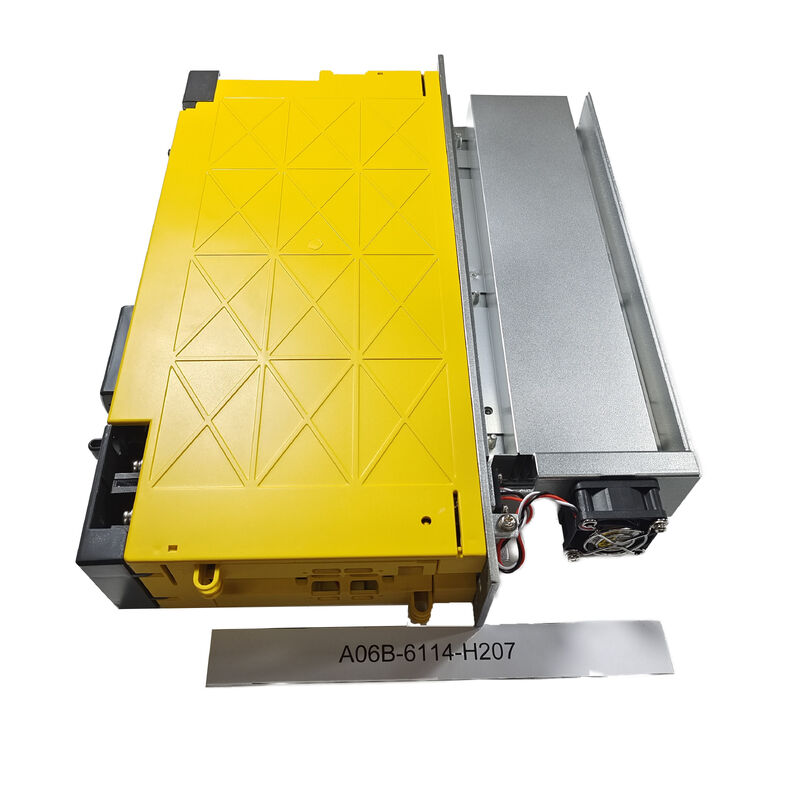

W sprawieA06B-6114-H207jestModuł wzmacniacza serwo 2 osi FANUC Alpha izidentyfikowane w gamie wzmacniaczy αi jakoαi SV 40/40, odpowiadającejSVM2-40/40iklasy.
Należy doSeria wejściowa 200-Vi jest stosowany zCNC serii i (Model B) za pośrednictwem interfejsu FSSB, co umieszcza go bezpośrednio w głównym nurcie αi modułowej architektury serwo do sterowania narzędziami maszynowymi.
Ten model jest zazwyczaj wybierany, gdy maszyna wymaga prawdziwego wzmacniacza dwuosiowego w zrównoważonym40/40 klasa bieżącaW praktycznej pracy serwisowej ma to znaczenie, ponieważ H207 to nie tylko podobny moduł napędowy;jest to zdefiniowany wzmacniacz o dwóch ośach o równej pojemności prądu zarówno w kanałach L, jak i M.
Jest to szczególnie przydatne w przypadku, gdy oryginalna konstrukcja maszyny zależy od utrzymania dopasowanej struktury serwo dwuosiowej bez zmiany układu szafki lub równowagi elektrycznej po stronie osi.
W opisach FANUC ∆i wzmacniacz ten znajduje się również wO szerokości 60 mm, zewnętrzna płetwkagrupy modułów, zRysunek zarysu 2,Panel wycięty 2, orazObszar utrzymania 1.
Dla nabywców i zespołów konserwacyjnych jest to cenne, ponieważ prawidłowe dopasowanie elektryczne jest tylko częścią pracy;zamiennik musi również dopasować się do oryginalnej obudowy i układu chłodzenia.
| Parametry | Wartość |
|---|---|
| Numer części | A06B-6114-H207 |
| Producent | FANUC |
| Rodzaj produktu | Moduł wzmacniacza serwo |
| Zestaw | Alfa i |
| Klasa modelowa | αi SV 40/40 |
| Wyznaczenie SVM | SVM2-40/40i |
| Konfiguracja osi | 2 osi |
| Seria danych wejściowych | Seria wejściowa 200-V |
| Stosowane CNC | i-Series CNC (Model B) z interfejsem FSSB |
| Metoda sterowania głównym obwodem | sterowanie PWM fal sinowych z mostem tranzystorowym (IGBT) |
| Prąd wyjściowy znamionowy w osi L | 13 Ręce |
| Ograniczenie prądu nominalnego osi L | 40 Szczyt |
| Prąd wyjściowy znamionowy osi M | 13 Ręce |
| Ograniczenie prądu nominalnego w osi M | 40 Szczyt |
| Klasa ramy | O szerokości 60 mm |
| Płetwy zewnętrzne | Z płetwami zewnętrznymi |
| Rysunek | 2 |
| Wycięcie panelu | 2 |
| Obszar utrzymania | 1 |
| Zasilanie głównego obwodu | Trójfazowe 200-240 VAC |
| Zakład zasilania obwodu sterującego | Jednopasowe 200-240 VAC |
| Dopuszczalne odchylenie napięcia | -15% do +10% |
P1: Czym dokładnie jest A06B-6114-H207 w gamie FANUC?
Jest toModuł wzmacniacza serwo alfa i o dwóch ośachktóry FANUC określa jakoαi SV 40/40w podręczniku uruchamiania iSVM2-40/40iw podręczniku opisów.
To oznacza, że jednostka jest zaprojektowana do napędzania dwóch osi serwo z jednego zespołu wzmacniacza, a nie jednej osi i nie trzech.że rozróżnienie ma znaczenie, ponieważ liczba osi jest jedną z podstawowych kontroli zgodności.
P2: Jaka jest obecna klasa tego wzmacniacza?
Tabela specyfikacji FANUC SVM przedstawiaOś L przy 13 ramionach z nominalnym limitem prądu 40 ApeakiOś M przy 13 ramionach z maksymalnym prądem nominalnym 40 ApeakZ przemysłowego punktu widzenia, H207 należy do klasy 40/40.
Jest to przydatna informacja dla nabywcy technicznego, ponieważ odróżnia ten model od pobliskich wariantów 20/40, 40/80 i 80/80, które mogą wyglądać podobnie w szafie, ale nie są takie same elektrycznie.
P3: Jaki interfejs CNC używa ten moduł?
W podręczniku opisu FANUC stwierdza się, że wspólna specyfikacja dla tej grupy SVM ma zastosowanie doCNC serii i (Model B) z interfejsem FSSBTen szczegół interfejsu jest ważny.
W pracy serwisowej prawidłowy wzmacniacz nie jest definiowany tylko przez obecną klasę; musi również odpowiadać architekturze komunikacji CNC, wokół której maszyna została pierwotnie zbudowana.
P4: Co należy sprawdzić przed zamówieniem lub instalacją H207?
Technik powinien potwierdzić dokładny numer części na zainstalowanej jednostce, zweryfikować, czy maszyna używa prawidłowej architektury αi/FSSB i upewnić się, że układ szafy odpowiadaO szerokości 60 mm, zewnętrzna płetwkastyl ramki związany z tą klasą modelu.
W przypadku modularnych wzmacniaczy FANUC należy również sprawdzić warunki chłodzenia, przydatność wycięcia paneli i stan kabla przed uruchomieniem.Najbardziej kosztowne błędy zwykle wynikają z założenia, że podobna jednostka jest wystarczająco blisko.
P5: Dlaczego ten model jest wartościowy w konserwacji legacy CNC?
Ponieważ pozwala maszynie zachować oryginalną strukturę wzmacniacza o dwóch ośach bez konieczności przeprojektowania szafki lub rozwiązania na stronie sterowania.Gdy maszyna została zbudowana wokół dwusazowego wzmacniacza 40/40 αi, najczystszą drogą powrotną do produkcji jest zazwyczaj prawidłowa wymiana modelu na model.
To zmniejsza niepewność uruchomienia, chroni oryginalną topologię napędu i skraca czas rozwiązywania problemów po instalacji.
