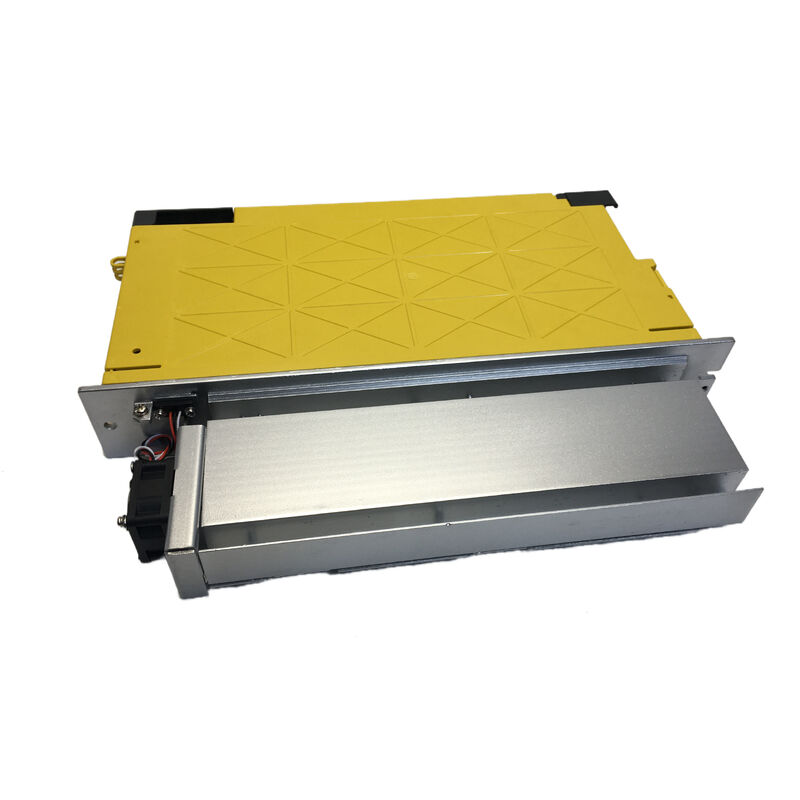

Jednostka serwo-wzmacniacza AC FANUC A06B-6114-H304

Seria Alpha i | SVM3-20/20/40i | Trzyosiowy | Interfejs FSSB | 9,5 kW

Trzy osie, jeden moduł, zero kompromisów

Uruchamianie trzech osi serwo z jednego modułu napędowego to eleganckie rozwiązanie – mniej miejsca w szafie, mniej połączeń zasilania, mniej potencjalnych punktów awarii w okablowaniu między modułami. FANUC A06B-6114-H304 to największy moduł serwo-wzmacniacza trzyosiowego z serii Alpha i, SVM3-20/20/40i, i jest to wariant wybierany, gdy dwie mniejsze osie i jedna oś o wyższym prądzie muszą dzielić jedną kompaktową obudowę w stosie napędów FANUC.

Moduł ten należy do generacji wzmacniaczy Alpha i A06B-6114 – serii i po 2004 roku, która zastąpiła moduły FSSB Alpha pierwszej generacji – i łączy się z kontrolerami CNC FANUC za pomocą komunikacji światłowodowej FSSB (Fanuc Servo Serial Bus). Jest on stosowany w centrach obróbczych, centrach tokarskich, maszynach EDM i systemach robotycznych zbudowanych wokół rodzin sterowników FANUC 0i, 16i, 18i, 21i, 30i, 31i i 32i.

Specyfikacje techniczne

Architektura prądowa 20/20/40 – znaczenie praktyczne

Oznaczenie „20/20/40” w nazwie modułu opisuje pełne obciążenie. Dwie osie korzystają z identycznych modułów tranzystorowych 20A – każdy dostarczający ciągły prąd wyjściowy 6,5 A – podczas gdy trzecia oś posiada moduł tranzystorowy 50A i prąd wyjściowy 13 A. Ten asymetryczny układ jest celowy. W typowym centrum obróbczym z trzema osiami, dwa mniejsze kanały obsługują lżejsze osie posuwu (zazwyczaj X i Y), podczas gdy większa oś N napędza cięższą oś, taką jak Z, która musi pokonać grawitację i ciężar narzędzia pod pełnym obciążeniem skrawania.

Producenci maszyn i modernizatorzy CNC rutynowo wybierają H304 zamiast mniejszego SVM3-20/20/20i (A06B-6114-H303) właśnie wtedy, gdy jedna oś w grupie trzyosiowej stale pracuje pod większym zapotrzebowaniem na moment obrotowy. Prawidłowe przypisanie kanału prądowego – podłączenie osi o większym obciążeniu do kanału N – jest jednym z pierwszych kroków uruchomieniowych, który decyduje o tym, czy moduł pracuje w swoim zakresie termicznym przez zmianę.

FSSB: Dlaczego komunikacja światłowodowa zmienia szafę sterowniczą

Światłowodowa magistrala szeregowa serwo FANUC to nie tylko inny konektor – to fundamentalnie inne podejście do ścieżki sygnału między kontrolerem CNC a modułem napędowym.

Tradycyjne okablowanie interfejsu serwo przesyła szybkie cyfrowe polecenia pozycji i prędkości za pomocą miedzianych kabli sygnałowych biegnących obok kabli zasilających silnik o dużym prądzie. Ta fizyczna bliskość stwarza możliwości sprzęgania zakłóceń, które objawiają się jako błędy śledzenia, alarmy enkoderów i przerywane awarie osi, które są niezwykle trudne do zdiagnozowania i naprawy.

FSSB zastępuje miedzianą ścieżkę sygnału światłowodem. Światło jest odporne na zakłócenia elektromagnetyczne – szafa napędowa może przenosić kilowaty przełączanego prądu silnika przez sąsiednie linie kablowe bez ryzyka przedostania się tych zakłóceń do sygnałów sterujących. Rezultatem jest system serwo, który działa czysto w trudnych środowiskach elektrycznych: obok napędów wrzeciona, w pobliżu urządzeń spawalniczych, w tej samej szafie co falowniki.

Połączenie światłowodowe obsługuje również sterowanie prędkością o wysokiej rozdzielczości (HRV) FANUC – funkcję na poziomie oprogramowania układowego, która zwiększa częstotliwość próbkowania pętli prędkości i zawęża pasmo przenoszenia sterowania prędkością. HRV staje się dostępny po nawiązaniu połączenia FSSB z odpowiednim cyklem komunikacyjnym.

Kompatybilne sterowniki CNC

A06B-6114-H304 jest udokumentowany w tabelach konfiguracji serwo-wzmacniaczy FSSB firmy FANUC do użytku z następującymi seriami CNC:

• Seria FANUC 0i (wszystkie warianty, w tym 0i-MB, 0i-MD, 0i-MF)
• Seria FANUC 15i
• Seria FANUC 16i / 160i
• Seria FANUC 18i / 180i
• Seria FANUC 21i / 210i
• Seria FANUC 30i / 300i / 300is
• Seria FANUC 31i / 310i / 310is
• Seria FANUC 32i / 320i / 320is
• Sterowniki robotów FANUC (R-30iA i kompatybilne generacje)

Moduł obsługuje również serwo-silniki serii FANUC Beta na kanałach osi L i M, zgodnie z opisem serwo-silników serii Beta (B-65232EN). Dla silników serii Alpha i na wszystkich trzech kanałach – w tym αi4/4000 do αi8/3000i – H304 jest standardowym dopasowaniem.

Wewnątrz modułu: co można serwisować

A06B-6114-H304 to pojedyncza obudowa zawierająca dwa oddzielne zespoły płyt oraz sekcję zasilania. Płyta okablowania (A16B-2203-0680) obsługuje interfejs zasilania; karta sterująca FSSB (A16B-2101-004x) zarządza komunikacją światłowodową i logiką sterowania osiami. Żadna z płyt PCB nie jest dostępna jako osobna część zamienna – są one integralną częścią modułu.

Co jest dostępne osobno i można je serwisować bez wymiany całego modułu:

• Indywidualne moduły tranzystorowe IGBT (jednostki 20A i 50A)
• Wewnętrzny wentylator chłodzący
• Pakiet baterii (do zachowania pozycji enkodera absolutnego)
• Bezpieczniki osi

W przypadku większości awarii w terenie – pojedynczy moduł tranzystorowy uszkodzony przez awarię silnika, zużyty wentylator chłodzący – naprawa na poziomie komponentów jest możliwa i opłacalna. Pełne awarie płyt zazwyczaj skłaniają do wymiany lub pełnej regeneracji modułu.

Uwaga dotycząca wariantu z sufiksem #N

A06B-6114-H304#N to ten sam moduł z nieco innym sufiksem wskazującym szczegół konfiguracji (zazwyczaj związany z typem złącza sprzężenia zwrotnego lub konfiguracją zapasowego zasilania bateryjnego dla enkodera). Do celów zamawiania i kompatybilności, podstawowy H304 i H304#N są funkcjonalnie równoważne we wszystkich obsługiwanych rodzinach sterowników CNC.

Często zadawane pytania

P1: Jaka jest różnica między A06B-6114-H304 a A06B-6117-H304?

Oba są trzyosiowymi modułami SVM3-20/20/40i Alpha i o identycznych parametrach prądowych i tym samym interfejsie FSSB. Różnica polega na generacji karty sterującej PCB: seria A06B-6114 wykorzystuje standardową kartę sterującą Alpha i, podczas gdy seria A06B-6117 jest wyposażona w kartę sterującą obsługującą HRV (High Resolution Velocity control) (A20B-2101-004x). Karta HRV obsługuje węższe pasmo pętli prędkości dla aplikacji wymagających bardzo płynnego ruchu przy niskich prędkościach. W większości standardowych zastosowań obróbki CNC, H304 i H317 działają identycznie – HRV staje się znaczące głównie w aplikacjach precyzyjnego konturowania i szlifowania.

P2: Czy A06B-6114-H304 może być używany ze starszymi sterownikami CNC FANUC Alpha (nie-i)?

Nie. Seria A06B-6114 wykorzystuje komunikację światłowodową FSSB, która wymaga sterownika CNC obsługującego FSSB. Starsze sterowniki CNC serii Alpha wykorzystujące interfejs miedziany typu A lub B nie mogą komunikować się z modułami FSSB. Jeśli maszyna działa ze starszym sterownikiem FANUC, właściwą generacją wzmacniacza jest seria A06B-6079 (interfejs typu A) lub A06B-6080 (interfejs typu B), a nie 6114.

P3: Wszystkie trzy osie muszą być podłączone – czy nieużywane kanały osi mogą pozostać niepodłączone?

Zależy to od konfiguracji maszyny. Jeśli z modułu trzyosiowego wymagane są tylko dwie osie, ustawienia parametrów FANUC muszą prawidłowo odzwierciedlać, które osie są aktywne. Pozostawienie kanału całkowicie niepodłączonego bez odpowiedniej konfiguracji parametrów może spowodować alarmy osi podczas włączania zasilania. W praktyce moduł jest zazwyczaj używany w maszynach, które faktycznie wymagają trzech osi z jednego modułu; użycie modułu dwuosiowego do dwuosiowego zastosowania jest czystszym rozwiązaniem, jeśli trzeci kanał nigdy nie jest potrzebny.

P4: Co zazwyczaj powoduje awarię tego modułu i czy naprawa jest opłacalna?

Najczęstsze tryby awarii to uszkodzenie modułu tranzystorowego (spowodowane zwarciami silnika, zdarzeniami nadprądowymi lub awariami uzwojenia silnika) oraz awaria wentylatora chłodzącego prowadząca do uszkodzenia termicznego. Awarie tranzystorów to naprawy na poziomie komponentów, które kosztują znacznie mniej niż wymiana modułu. Awarie wentylatorów, jeśli zostaną wcześnie wykryte, są prostymi wymianami, które zapobiegają uszkodzeniom termicznym, które czynią moduł nienaprawialnym. Błędy alarmowe enkodera związane z baterią są elementami konserwacji, a nie awariami – bateria zapasowa powinna być wymieniana zgodnie z harmonogramem, a nie reaktywnie.

P5: Moduł jest oznaczony jako wycofany z produkcji – jak trudne jest jego pozyskanie?

FANUC oficjalnie wycofał serię A06B-6114 z produkcji, ale baza zainstalowana jest na tyle duża, że zdrowy rynek wtórny nadal dostarcza zarówno nowe-stare zapasy, jak i certyfikowane jednostki po regeneracji. Programy wymiany – gdzie wadliwa jednostka jest wysyłana, a zwracana jest przetestowana jednostka po regeneracji – są najczęstszą ścieżką zakupu i zazwyczaj obejmują 12-miesięczną gwarancję. Czas realizacji zamówień u renomowanych specjalistów od części CNC jest zazwyczaj krótki dla tego modelu ze względu na stałe zapotrzebowanie.
