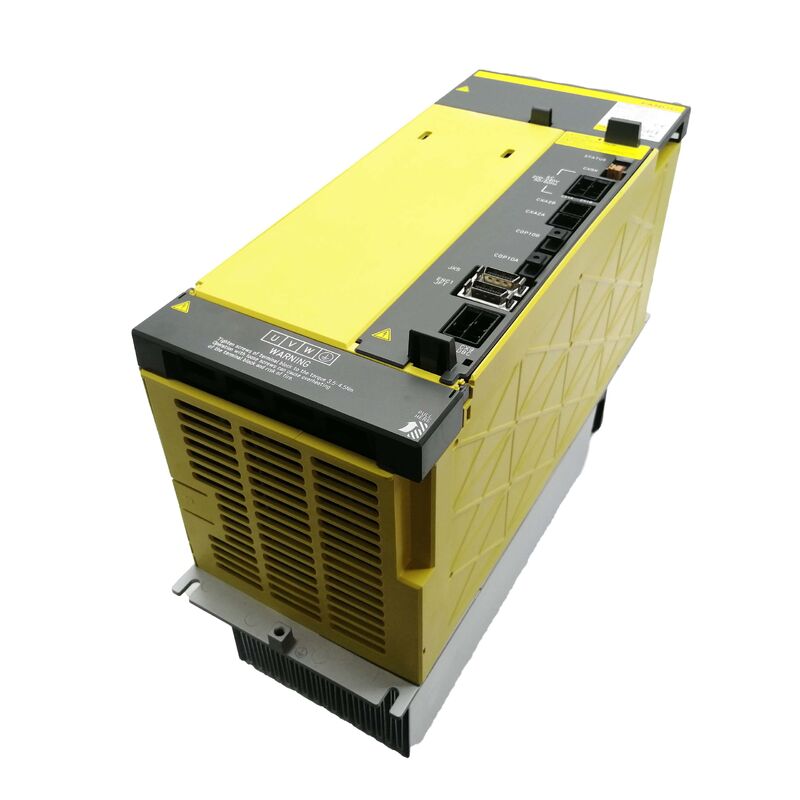

A06B-6127-H102 Jednostka serwo wzmacniacza AC FANUC A06B6127H102

FANUC A06B-6127-H102 | Jednoosiowy moduł serwo Alpha i HV AiSV-10HV — 10 A / 400–480 V / FSSB / HRV2+HRV3

Pojedyncza oś, dokładnie taka wydajność, jakiej potrzebujesz

A06B-6127-H102 to podstawowy moduł w ofercie jednoosiowych serwonapędów Alpha i HV firmy FANUC — AiSV-10HV na platformie 400 V. Powód istnienia obok dwuosiowego H202 (który również obsługuje 10 A na kanał) jest prosty: nie każda para osi, która trafia do szafy CNC, zaczyna życie w tym samym czasie w tej samej sekcji szafy.

Kiedy maszyna umieszcza jedną oś 400 V w odległej sekcji szafki — głowicę obrotową osi B, napęd konika i czwartą oś na izolowanej płycie pomocniczej — moduł dwuosiowy marnuje połowę swojego sprzętu i kosztów. H102 odpowiada rzeczywistym potrzebom: jeden kanał serwo adresowany przez FSSB, prąd znamionowy 10 A, na platformie 400 V. Kiedy maszyna później doda kolejną oś w tej pozycji, H102 pozostaje niezmieniona; nowa oś otrzymuje własny moduł.

Jak każdy moduł z serii 6127, H102 podłącza się do wspólnej szyny DC dostarczanej przez moduł zasilacza aiPS-HV i komunikuje się z CNC za pomocą kabla światłowodowego FSSB. Adres FSSB modułu przypisywany jest w parametrach osi CNC. Obsługiwane jest sterowanie wektorowe o wysokiej odpowiedzi HRV2 i HRV3 — te same algorytmy sterowania są dostępne w modułach o większym prądzie w tej samej rodzinie.

H102 w gamie jednoosiowych 6127

Wszystkie jednoosiowe warianty H1xx są oparte na tej samej platformie 400 V i korzystają z tej samej magistrali szafy. Zamiennik musi pasować do oryginalnego H102 – odpowiada kosztowi odpadów modułowych o wyższym wskaźniku; w tej rodzinie nie ma opcji o niższej ocenie

Kluczowe dane techniczne

H102 vs H202 – nie jest to prosta zamiana

H202 to dwuosiowy moduł 10A/10A. Parametry znamionowe na kanał są identyczne, ale różni się sprzęt: H202 ma dwa przypisania osi FSSB, dwa zestawy połączeń zasilania silnika i szerszą formę fizyczną. Zastąpienie H102 H202 wymaga ponownego okablowania połączeń silnika i ponownego przypisania mapowania osi FSSB w parametrach CNC. To nigdy nie jest prosta wymiana. Zamień analogicznie na dokładny numer części.

Uwagi dotyczące konserwacji

Dwa praktyczne punkty konserwacji tego modułu:

Wentylator chłodzący: Zużycie łożysk wentylatora to znany mechanizm zużywający się w całej serii 6127. Słyszalne zmiany w hałasie wentylatora — zgrzytanie, przerywane wirowanie, zmniejszona prędkość — stanowią wczesne ostrzeżenie. Awaria wentylatora prowadzi do wyłączenia termicznego. Moduły osi pomocniczych, takie jak H102, czasami akumulują godziny pracy bez takiej samej uwagi konserwacyjnej, jaką poświęca się napędom osi głównej.

Kabel światłowodowy FSSB: Kable FSSB z osią pomocniczą są często prowadzone dłuższymi ścieżkami z większą liczbą punktów zagięcia. Zanieczyszczenie powierzchni czołowych złącz optycznych lub fizyczne uszkodzenie kabla są częstszymi przyczynami alarmów komunikacyjnych FSSB na osiach pomocniczych niż na osiach głównych z krótszymi przebiegami kabli.

Często zadawane pytania

P1: Zarówno H102, jak i H202 pobierają prąd 10 A przy 400 V — jaka jest faktyczna różnica?

H102 jest jednoosiowy (jeden kanał napędowy, jeden silnik). H202 jest dwuosiowy (dwa kanały po 10 A każdy, dwa silniki). Sprzęt jest inny, przypisania osi FSSB są różne i okablowanie silnika jest inne. Wymiana H102 na H202 wymaga zmiany okablowania i zmiany parametrów FSSB – nigdy nie jest to zwykła wizyta. Zamień podobne na podobne.

P2: Czy moduły H102 i H202 mogą korzystać z tego samego modułu zasilania aiPS-HV?

Tak. aiPS-HV zasila szynę serwo DC całej szafy, niezależnie od tego, czy poszczególne moduły są jednoosiowe H1xx, czy dwuosiowe H2xx. Zasilacz został dobrany na etapie budowy maszyny pod kątem całkowitego zapotrzebowania na moc osi. Moduły H102 i H202 współistnieją na tej samej magistrali bez problemu.

P3: Czy H102 można zastąpić A06B-6290-H102 drugiej generacji?

Zasadniczo model 6290-H102 jest wyznaczonym następcą dla tego samego zastosowania jednoosiowego 400 V, 10 A. Jednakże kompatybilność zależy od poziomu oprogramowania CNC — seria 6290 została zaprojektowana dla późniejszych generacji CNC (0i-MD, 31i-B i nowsze). Maszyny z systemem 30i lub 31i Model A mogą obsługiwać dyski 6290 z regulacją parametrów lub nie. Najbezpieczniejszym zamiennikiem maszyny 6127-H102 jest identyczny A06B-6127-H102 do czasu potwierdzenia formalnej ścieżki aktualizacji.

P4: Jakie serwosilniki ma napędzać H102?

Małe serwomotory Alpha i HV o prądzie znamionowym 10 A lub mniejszym — precyzyjne osie pozycjonujące, stoły obrotowe i osie z funkcjami pomocniczymi w dużych systemach CNC 400 V. Konkretny typ silnika jest zdefiniowany w parametrze osi CNC (parametr typu serwosilnika nr 2020). Potwierdź, że zainstalowane parametry identyfikują typ silnika, do obsługi którego pierwotnie skonfigurowano H102.

P5: Jakie oznaki wskazują, że moduł może być bliski awarii?

Wentylator chłodzący: słyszalne zmiany w hałasie (zgrzytanie, przerywane, zmniejszona prędkość) wskazują na zużycie łożyska. Dioda LED na panelu przednim: trwałe wskazanie alarmu wymaga sprawdzenia, nawet jeśli oś nadal działa. Widoczne odbarwienia lub ślady przypaleń wokół złączy lub radiatora wskazują na wcześniejsze naprężenia termiczne. Złącza światłowodowe FSSB: sprawdź pod kątem kurzu lub zanieczyszczeń, które pogarszają jakość sygnału optycznego, zanim spowodują bezpośrednie błędy w komunikacji.
