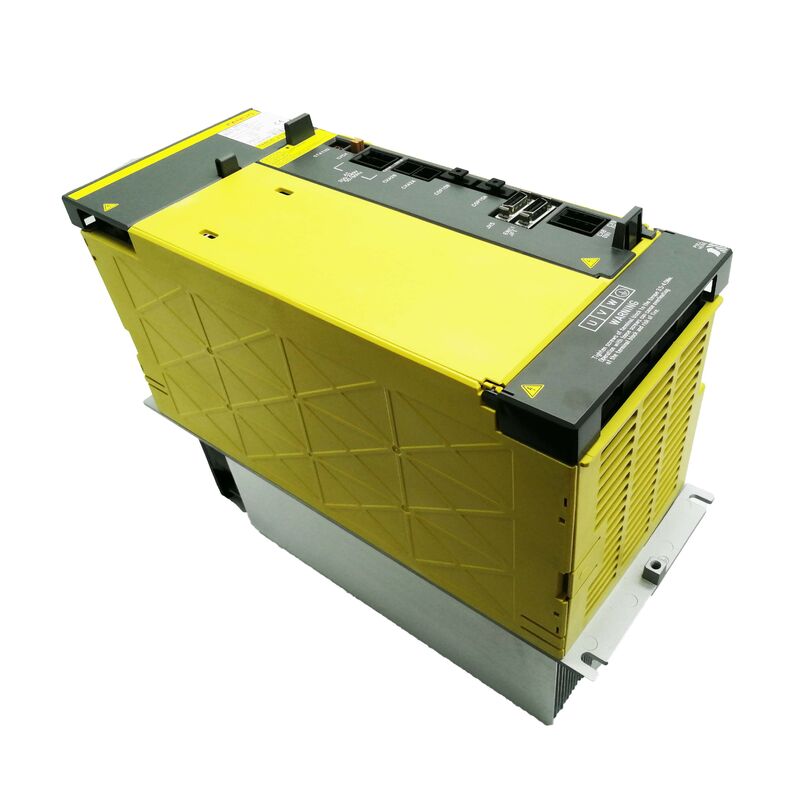

FANUC A06B-6127-H106 Moduł wzmacniacza alfa i serwowy ¥ AiSV-180HV Jednoosiowy, o mocy znamionowej 58A, do ośów CNC o dużym momentu obrotowym 400V

Nie wszystkie osi na dużym centrum obróbki są równe.lub pierwotnego przejścia na dużym centrum obrotowym To jest dokładnie kontekst operacyjny.A06B-6127-H106Został zaprojektowany do.

WyznaczoneAiSV-180HVw platformie serwo wysokonapięciowej Alpha i firmy FANUC, jest to najwyższy prąd jednoosiowy moduł w rodzinie 6127 HV.Jego 58A moc wyjściowa i 180A mocy szczytowej umieścić go w innej klasie od mniejszych podwójnie osi H202 i H203 modułów , ale napędza go mocno, na maszynach, które go potrzebują.

Mamy zapas A06B-6127-H106 w nowym i używanym stanie, gotowy do wysyłki na całym świecie w ciągu 0 ̊3 dni roboczych.

Gdzie ten napęd pasuje: zastosowania o dużych ośach i dużym momentem obrotowym

Seria 6127 zajmuje szczególne miejsce w architekturze servo firmy FANUC: 400V wejście trójfazowe, interfejs sterowania światłowodowego FSSB, zaprojektowany do użytku z systemami CNC 30i, 31i, 32i i 35i Model A.W tej rodzinie, H106 to moduł jednosiowy znajdujący się na górnym krańcu zakresu prądu.

Moduły jednosiowe (H1xx) koncentrują pełną moc napędową na jednym kanale silnika.W przypadku maszyny, w której jedna oś niesie znaczące obciążenie mechaniczne, oś Z dużego pionowego ośrodka obróbki, napęd stołowy na ciężkim poziomym wiertniku,lub podstawowej osi zasilającej systemu o wysokiej bezwładności konfiguracja o jednej osi zapewnia dostępność pełnej mocy znamionowej wyłącznie dla tej osi.

Szczególnie istotna jest tutaj nominalna prąd szczytowy 180A.Prąd szczytowy określa, jak szybko napęd może przyspieszyć obciążenie o wysokiej bezwładności i jak mocno może on oprzeć się zakłóceniom podczas cięcia. A 180A peak from a 58A rated drive means the amplifier can deliver roughly three times its continuous rating in short bursts — the kind of headroom that keeps a heavy axis responsive rather than sluggish under dynamic load changes.

Specyfikacje techniczne

Znaczenie słowa "przerwany" i dlaczego ma to znaczenie dla zakupów

FANUC oficjalnie zakończył produkcję A06B-6127-H106.który obsługuje tę samą przestrzeń zastosowania 400V z zaktualizowaną elektroniką i szerszą kompatybilnością sterowania.

W praktyce oznacza to, że zakup nowych i starych zapasów (NOS) stał się główną drogą do wymiany jednostek zamiast bezpośredniego dostaw z fabryki. It does not mean the drive has disappeared from the market — significant stocks remain available through specialist industrial distributors and MRO suppliers globally — but it does introduce a variable: dostępność waha się, a zasób rzeczywiście nieużywanych oryginalnych jednostek z czasem tylko się zmniejszy.

Inżynierowie obsługi technicznej zarządzający dużymi zasobami CNC, które uruchamiają ten napęd, zmieniają obliczenia zamówień.Ale jeśli maszyna jest długoterminowym aktywem produkcyjnym bez planowanej modernizacji, zabezpieczenie rezerwy nowej jednostki już teraz, gdy istnieje zapas jest decyzją, którą warto podjąć, zanim dostępność stanie się czynnikiem ograniczającym.

H106 i inne moduły HV 6127: Wybór właściwej wartości prądu

Seria 6127 obejmuje szeroki zakres konfiguracji jednoosiowych i dwuosiowych.który odwzorowuje wielkość napędzanego serwomotora:

H102 obsługuje dolny końcówek przy 10A (AiSV-10HV), nadaje się do mniejszych silników wysokonapięciowych na mniej wymagających ośach.H106 na 58A siedzi w górnym środkowym poziomie, ale to jest 58A.ciągłe, z dostępnym szczytem 180A. 180 w oznaczeniu modelu napędu (AiSV-180HV) odnosi się do tej liczby szczytowej, a nie do ciągłego ratingu.

Podstawowym czynnikiem jest zawsze stały prąd nominalny silnika i jego wymaganie prądu szczytowego.Jeśli wniosek początkowo określał H106Ani niższy, ani wyższy wariant w rodzinie nie może zastąpić bez zmian parametrów i, co ważniejsze,Bez weryfikacji nowego napędu ciągły prąd pasuje do tego, co wymaga silnika i aplikacji.

Opcje warunków

Nowe (nieużywane) jednostkiZ uwagi na wycofanie się z produkcji tego produktu coraz rzadziej pojawiają się prawdziwe nowe jednostki. Wszystkie nowe jednostki są objęte 12-miesięczną gwarancją w naszym zakładzie.

Wykorzystane (przebadane) jednostkizostały sprawdzone funkcjonalnie i posiadają trzymiesięczną gwarancję; w przypadku urządzeń, w których koszty przestojów uzasadniają zapasowy czas pracy w stosunku do premii warunkowej,badana używana jednostka stanowi praktyczne i natychmiastowe rozwiązanieObie produkty są w oryginalnym opakowaniu.

Zamówienie, płatność i wysyłka

Większość zamówień opuszcza nasze zakłady w ciągu0 do 3 dni roboczychW przypadku zamówień z wieloma elementami dostępna jest wysyłka kombinowana.

Opcje płatności:

• Przelew bankowy (T/T) ¢ zaakceptowany dla wszystkich wartości zleceń
• PayPal dla zamówień do 500 USD
• Western Union ?? akceptowane dla wszystkich wartości zamówienia

Cła przywozowe i lokalne podatki w miejscu przeznaczenia leżą na odpowiedzialności kupującego.

Gwarancja i zwroty

Zwroty są akceptowane, gdy jednostka przyjeżdża uszkodzona, niekompletna lub niezgodna z opisem4 dni od daty otrzymania. Przedmioty muszą być zwrócone w oryginalnym stanie z nienaruszoną etykietą gwarancyjną.

Nieprawidłowa instalacja, nieprawidłowa konfiguracja parametrów, niezgodne specyfikacje silnika lub uszkodzenia fizyczne po dostawie nie są objęte gwarancją.

Częste pytania

P1: Na jakiej maszynie zazwyczaj używany jest A06B-6127-H106?

Napęd ten występuje najczęściej w dużych centrach obróbki CNC, ciężkich poziomych wiertarkach, dużych komórkach obrotowych,systemy produkcyjne o wysokim obciążeniu osi zbudowane wokół sterowników FANUC 30i lub 31i CNC. The 58A continuous / 180A peak current rating is suited to servo motors driving axes with significant mechanical inertia or high cutting resistance — situations where a smaller current-rated drive would either fault under peak load demands or run too close to its continuous limit to provide adequate thermal headroomWprowadzanie 400 V stawia go również mocno w europejskim standardzie i wysokiej specyfikacji obiektów przemysłowych, a nie w standardowych warsztatach 200 V.

P2: napęd jest wymieniony jako wycofany z produkcji? Czy nadal jest produkowany?

FANUC zakończył produkcję A06B-6127-H106 i szerszej serii 6127.wykorzystane jednostki nadwyżki odzyskane w wyniku remontu maszyn, oraz naprawionych/zmienionych urządzeń. Żadne z nich nie pochodzi z obecnej produkcji.ale ma to zastosowanie tylko do maszyn, które są przerobiane lub ulepszone dla maszyny, która obecnie uruchamia 6127-H106 w środowisku 30i/31i, bezpośrednim zastępstwem jest nadal H106.

P3: Czy urządzenie A06B-6127-H106 może być używane z zasilaczem o mocy 480 V, czy jest to ściśle jednostka o mocy 400 V?

Specyfikacja dla głównego źródła mocy obejmuje trójfazowy układ 400V AC do 480V AC z dopuszczalnym odchyleniem od 15% do +10%.Oznacza to, że napęd jest technicznie kompatybilny z zasilaczami w całym tym zakresie., a także zasilanie 480V powszechnie występujące w obiektach przemysłowych w Ameryce Północnej.który obejmuje również standardy jednofazowe 200V i 240V. Przed podłączeniem do jakiegokolwiek zasilania, upewnij się, że napięcie głównego i sterowania odpowiada specyfikacjom i mieści się w określonej zakresie tolerancji.

P4: Moja maszyna wyświetla serwo alarm na osi uruchamiającej wzmacniacz. Jak ustalić, czy sam H106 jest wadliwy przed zamówieniem wymiany?

Systematyczna diagnoza jest tutaj istotna, zwłaszcza biorąc pod uwagę koszt tego napędu.Uszkodzenie IPMJeśli alarm jest usterką IPM lub wyjściowego tranzystora, wzmacniacz jest bardziej prawdopodobną przyczyną.Zbadaj również kable napędowe silnika pod kątem uszkodzenia izolacji lub zwarć Przed zamontowaniem napędu zamiennego należy zmierzyć opór nawijania silnika i opór izolacji na ziemię (najlepiej > 1MΩ przy 500 V prądu stałego).Jeżeli CNC zgłasza błąd komunikacji FSSB specjalnie dla tej osi, sprawdź połączenie kabla światłowodowego pomiędzy CNC i wzmacniaczem przed stwierdzeniem, że napęd jest uszkodzony.

P5: Czy konieczne jest ponowne ładowanie parametrów serwo podczas instalacji zamiennego H106?

Przy wymianie modułu wzmacniacza w systemie 30i/31i, CNC musi rozpoznać nowy napęd na autobusie FSSB i potwierdzić przypisanie osi.Jeżeli maszyna używa kodera pozycji bezwzględnej, absolutna pozycja odniesienia zostanie zazwyczaj utracona i musi zostać przywrócona po zainstalowaniu i uruchomieniu napędu. Servo tuning parameters stored in the CNC (not in the drive itself) are generally preserved — they live in the CNC's non-volatile memory — but it is strongly recommended to back up the CNC parameter file before any hardware replacementW niektórych konfiguracjach parametry inicjalizacji specyficzne dla napędu mogą wymagać potwierdzenia lub ponownego wprowadzenia.W celu uzyskania szczegółowej informacji o procedurze stosowanej do produkcji urządzeń sterujących należy zapoznać się z dokumentacją konserwacyjną producenta maszyny lub instrukcją FANUC B-65282..
