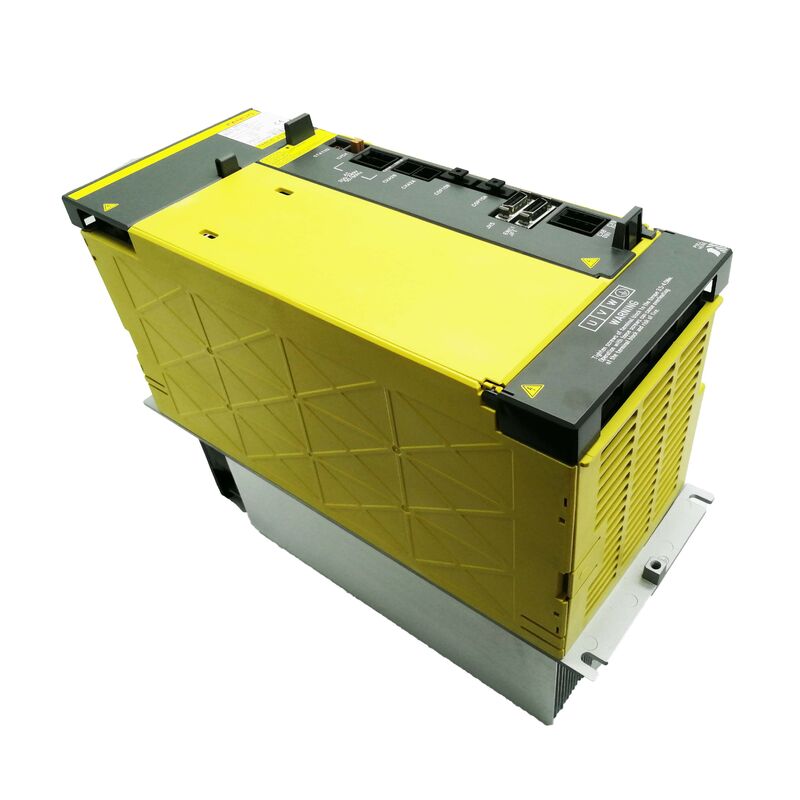

Moduł serwo-wzmacniacza FANUC A06B-6127-H202 Alpha i — dwuosiowy AiSV-10/10HV do systemów CNC 400V

Jedna ze specyfikacji tego wzmacniacza ma kluczowe znaczenie: "HV" w jego oznaczeniu nie jest drobnym wariantem. Określa on cały świat elektryczny, do którego należy ten napęd —Zasilanie trójfazowe 400V AC, klasa wysokiego napięcia platformy serwo FANUC Alpha i, zaprojektowana od podstaw dla większych obrabiarek CNC pracujących na europejskiej i przemysłowej infrastrukturze zasilania.

Jeśli Twoja maszyna pracuje na zasilaniu 400V, a Twój sterownik CNC to seria FANUC 30i, 31i, 32i lub 35i, to A06B-6127-H202 jest jednostką, której potrzebujesz. Moduł serwo zasilany napięciem 200V nie może być tutaj zamiennikiem. Architektura zasilania jest inna, a rozróżnienie jest fundamentalne.

Posiadamy A06B-6127-H202 w stanie nowym i używanym (sprawdzonym), gotowym do wysyłki na cały świat w ciągu 0–3 dni roboczych.

Seria 6127: Pierwsza generacja platformy Alpha i High Voltage

Seria A06B-6127 reprezentuje pierwszą rodzinę modułów serwo-wzmacniaczy FANUC Alpha i HV — pierwszą generację napędów zaprojektowanych specjalnie do środowisk CNC 400V. Podczas gdy moduły Alpha i 200V (takie jak serie 6096 i 6117) obsługują centra obróbcze o standardowym napięciu, seria 6127 została zaprojektowana dla innej klasy maszyn: większych centrów obróbczych, ciężkich linii tokarskich i systemów precyzyjnych, często spotykanych w europejskich, japońskich i wysokospecjalistycznych zakładach przemysłowych, gdzie standardem sieci jest trójfazowe 400V.

H202 znajduje się na początku zakresu dwuosiowego w tej rodzinie. Jego oznaczenie "SVM2" potwierdza, że napędza dwa niezależne osie serwo jednocześnie — L i M — z jednego modułu. Oba kanały mają znamionowy prąd 10A, co czyni go odpowiednim dla mniejszych silników serwo Alpha używanych na osiach pomocniczych lub precyzyjnych w systemach sterowanych 30i/31i.

Następujące modele w tej samej roli — takie jak seria A06B-6290 — zaczęły zastępować serię 6127 od około 2011 roku. Ta zmiana generacyjna oznacza, że duża liczba zainstalowanych maszyn nadal działa z modułami 6127 HV, a zapotrzebowanie na wymianę H202 pozostaje stabilne.

Specyfikacje techniczne

Dlaczego HRV jest ważne w tym napędzie

Jeden z aspektów serii 6127, który warto zrozumieć dla każdego inżyniera ds. utrzymania ruchu lub zakupu: HRV — High Response Vector control — to algorytm serwo, który steruje sposobem komunikacji sterownika CNC FANUC z tymi modułami wzmacniaczy w celu osiągnięcia ścisłego zamknięcia pętli pozycji i prędkości.

A06B-6127-H202 obsługuje zarówno HRV2, jak i HRV3. HRV3 w szczególności umożliwia sterownikowi CNC uruchamianie pętli serwo z wyższymi częstotliwościami próbkowania, zapewniając zauważalnie płynniejszy ruch przy niskich prędkościach posuwu i większą dokładność pozycjonowania podczas złożonego konturowania. W przypadku maszyn, w których jakość wykończenia powierzchni ma znaczenie — precyzyjna obróbka form, komponenty lotnicze, prace z matrycami o wysokiej tolerancji — możliwość HRV napędu jest równie ważna jak jego prąd znamionowy.

Nie jest to funkcja wymienna między generacjami napędów. Podczas wymiany H202, przychodząca jednostka musi obsługiwać ten sam poziom HRV, do którego skonfigurowano sterownik CNC maszyny. Napęd z niższym wsparciem HRV zainstalowany w maszynie używającej parametrów HRV3 będzie wymagał dostosowania parametrów — lub wywoła alarm przy uruchomieniu.

H202 w kontekście: Dwuosiowa rodzina HV

W serii 6127, sufiks numeru części koduje zarówno liczbę osi, jak i prąd wyjściowy. "2" w H2xx oznacza dwuosiowy (dwa kanały w jednym module). Następująca liczba określa zakres prądu: H202 przy 10/10A jest najmniejszym dwuosiowym wariantem HV, a seria skaluje się w górę przez H203 (20/20), H205 (20/40), H206 (40/40), H207 (40/80) i H209 (80/80). Jednoosiowe moduły HV mają oznaczenia H1xx; trzyosiowe moduły to H3xx.

Ma to praktyczne znaczenie: jeśli Twoja maszyna używa H203 lub H205, H202 nie może być zamiennikiem — nie z powodu różnic w interfejsie, ale dlatego, że znamionowy prąd wyjściowy nie będzie pasował do silników w Twojej maszynie. Zawsze potwierdź pełny numer części przed złożeniem zamówienia.

Wyjaśnienie opcji stanu

Nowe jednostki są pozyskiwane jako oryginalny zapas FANUC, nieużywane i objęte 12-miesięczną gwarancją z naszego magazynu. Dla zakładów z niską tolerancją przestojów lub maszyn pracujących w środowiskach o wysokim wykorzystaniu, nowa jednostka eliminuje wszelkie niepewności dotyczące historii serwisowej.

Jednostki używane (sprawdzane) zostały zbadane i objęte 3-miesięczną gwarancją. Stanowią praktyczną opcję dla zakładów zarządzających budżetami MRO lub tam, gdzie H202 jest potrzebny jako zapas drugorzędny, a nie główny zamiennik. Obie opcje są wysyłane w oryginalnym opakowaniu.

Zamówienie, płatność i wysyłka

Wysyłka na cały świat za pośrednictwem DHL i FedEx. Większość zamówień opuszcza nasz magazyn w ciągu 0 do 3 dni roboczych po potwierdzeniu płatności. Dostępna jest wysyłka łączona dla zamówień wieloprzedmiotowych.

Opcje płatności:

• Przelew bankowy (T/T) — akceptowany dla wszystkich wartości zamówień
• PayPal — dla zamówień do 500 USD
• Western Union — akceptowany dla wszystkich wartości zamówień

Cła importowe i lokalne podatki w miejscu docelowym są odpowiedzialnością kupującego. Jeśli potrzebujesz szacunkowego kosztu wysyłki do Twojego kraju przed złożeniem zamówienia, skontaktuj się z nami, a my szybko potwierdzimy.

Gwarancja i zwroty

Zwroty akceptowane, gdy jednostki dotrą uszkodzone, niekompletne lub niezgodne z opisem — lub okażą się niefunkcjonalne w ciągu 4 dni od otrzymania. Koszt transportu zwrotnego ponosi kupujący. Przedmioty muszą być zwrócone w oryginalnym stanie z nienaruszoną etykietą gwarancyjną.

Awarie spowodowane błędami instalacji, nieprawidłową parametryzacją lub niedopasowanymi połączeniami zasilacza HV nie podlegają gwarancji. W przypadku wątpliwości co do kompatybilności z konkretną konfiguracją maszyny, skontaktuj się przed zakupem.

Często zadawane pytania

P1: Moja maszyna używa systemu serwo 200V — czy A06B-6127-H202 może być użyty jako zamiennik, jeśli zmodernizuję zasilacz?

Nie. Seria 6127 HV nie jest po prostu wersją napędu 200V z możliwością wyboru napięcia. Jest to odrębna platforma sprzętowa z innymi komponentami stopnia mocy, innymi wymaganiami modułu zasilania (jednostka zasilająca aiPS-HV z serii HV) i innymi konfiguracjami okablowania. Te dwa systemy nie są wymienne, a próba ich zamiany wymaga znacznie więcej niż wymiany zasilacza — zazwyczaj obejmuje zmiany w całej sekcji serwo szafy maszyny. Jeśli Twój obecny system działa na 200V, właściwy zamiennik należy do serii Alpha i 200V, a nie 6127 HV.

P2: Jaka jest różnica między A06B-6127-H202 a A06B-6290-H202?

6290-H202 jest zamiennikiem drugiej generacji dla 6127-H202, wprowadzonym od około 2011 roku. Oba są dwuosiowymi napędami AiSV-10/10HV, ale seria 6290 zawiera zaktualizowaną elektronikę sterującą i jest kompatybilna z nowszymi generacjami sterowników CNC FANUC, w tym 0i-MD i 0i-TD, a także 31i-B i powiązanymi platformami. 6127-H202 jest jednostką pierwszej generacji, głównie dopasowaną do sterowników 30i/31i Model A. Jeśli Twoja maszyna została pierwotnie zbudowana z 6127-H202, zastąpienie jej 6290-H202 jest zazwyczaj możliwe, ale wymaga przeglądu parametrów i potwierdzenia kompatybilności sterownika CNC — nie jest gwarantowane, że będzie działać "plug-and-play".

P3: H202 ma dwie osie — czy to oznacza, że obie osie muszą być na tym samym module i co się dzieje, jeśli tylko jedna oś jest wadliwa?

Tak, H202 to pojedynczy moduł, który napędza zarówno osie L, jak i M. Oba kanały są fizycznie umieszczone i zasilane razem. Jeśli diagnostyka potwierdzi awarię tylko jednego kanału osi, cały moduł H202 nadal musi zostać wymieniony — kanały nie są serwisowalne ani wymienne niezależnie. Po zainstalowaniu zamiennika, obie osie będą działać z nowego modułu, więc wcześniej działająca oś faktycznie otrzymuje "nowy" napęd. Jest to standardowa praktyka w przypadku modułowych wzmacniaczy serwo tej konstrukcji.

P4: Jakiej baterii używa A06B-6127-H202 i czy wymaga ona okresowej wymiany?

H202 używa baterii litowej Panasonic BR-2-3 AGCT4A, która przechowuje dane w pamięci (zazwyczaj dane o absolutnej pozycji enkodera), gdy główne zasilanie jest wyłączone. Żywotność baterii zależy od użytkowania i warunków przechowywania, ale zaleca się okresową wymianę jako część rutynowego konserwacji maszyn z tym napędem. Podczas wymiany baterii ważne jest, aby nie dotykać gołych metalowych części w panelu — w szczególności unikać kontaktu z sekcjami obwodu zasilania HV, ponieważ po wyłączeniu zasilania na kondensatorach może pozostać szczątkowe wysokie napięcie. Postępuj zgodnie z bezpiecznym okresem oczekiwania na rozładowanie, określonym w instrukcji konserwacji maszyny, przed pracą wewnątrz szafy napędu.P5: Ten moduł był pierwotnie zainstalowany w centrum obróbczym wyprodukowanym w Europie. Czy może działać na innych regionalnych standardach zasilania?A06B-6127-H202 jest przeznaczony do zasilania trójfazowego 400V AC, co odpowiada standardowemu europejskiemu zasilaniu przemysłowemu (zazwyczaj 380–415V w zależności od kraju). Jest również kompatybilny z systemami 400V w Japonii (przy użyciu przemysłowego zasilania 400V), częściach Azji i innych regionach z równoważnym napięciem. Nie nadaje się do systemów trójfazowych 200V lub 240V bez transformatora podwyższającego napięcie i odpowiedniego dopasowanego modułu zasilania HV. Jeśli nie masz pewności, czy napięcie zasilania Twojego zakładu odpowiada wymaganiom tego napędu, potwierdź to z inżynierem elektrykiem przed złożeniem zamówienia — praca napędu 400V na niezgodnym zasilaniu spowoduje natychmiastowe warunki awaryjne lub uszkodzenie sprzętu.
