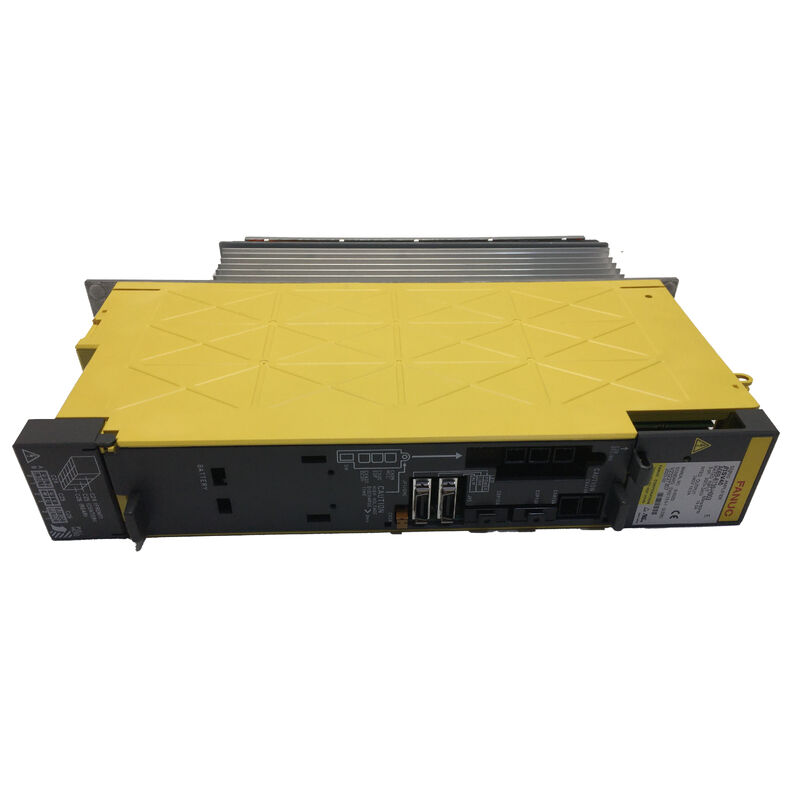

FANUC A06B-6130-H003 Jednostka serwo wzmacniacza prądu bieżącego Beta i SVM1-40i z FSSB Fiber Optic Interface

W sprawieFANUC A06B-6130-H003W przypadku serwo wzmacniaczy FANUC jest to urządzenie, które zajmuje szczególne i ważne miejsce w historii serwo wzmacniaczy FANUC.SVM1-40i (biSV-40)To był...Pierwsza generacja serwoodbiorników beta i firmy FANUC produkt przełomowy, który ustanowił kompaktową, samodzielną architekturę wzmacniacza beta, na której zaczęli polegać producenci maszyn narzędziowych w zastosowaniach małych osi w centrach obróbki CNC,maszyny do obrócenia, i robotów przemysłowych.

Dziesięciolecia później, te maszyny nadal działają, a kiedy wzmacniacz się zepsuje, najważniejsze jest szybkie znalezienie prawdziwego zastępcy.

Mamy zapasy A06B-6130-H003 wstan nowego i używanego (zbadawanego), gotowy do wysłania na całym świecie w ciągu 0 ¢ 3 dni roboczych.

Pionierski projekt: Pierwsza jednostka beta i

Zrozumienie tego, co wyróżnia serię 6130 zaczyna się od rozpoznania tego, co było nowe w niej na początku.

Samodzielne wbudowane zasilanie.W przeciwieństwie do serii modularnej alfa, która wymaga oddzielnego modułu zasilania dzielonego na wielu ośach napędowych, biSV-40 posiada własny wewnętrzny etap zasilania.Ta niezależność oznacza, że jednostka może być zainstalowana w dowolnym punkcie maszyny w pobliżu osi, którą napędza, bez konieczności powrotu do scentralizowanego modułu zasilaniaDla producentów narzędzi maszynowych ta wolność otworzyła drogę do czystszych konstrukcji mechanicznych, zwłaszcza na ośach takich jak ATC (Automatic Tool Changers), wieże,i stoły obrotowe, które znajdują się z dala od głównego urządzenia napędowego.

Komunikacja światłowodowa.6130-H003 łączy się z sterownikiem CNC za pośrednictwem szybkiego interfejsu FSSB (Fanuc Serial Servo Bus) FANUC. Fiber optic transmission is inherently immune to electromagnetic interference — critical in electrically noisy machine environments — and delivers the low-latency position feedback required for tight servo loop closureJest to ten sam rdzeń komunikacyjny używany w serii alfa, dając beta i precyzyjną wydajność pełnowymiarowego serwo systemu w bardziej kompaktowym opakowaniu.

Specyfikacje techniczne

Inwentaryzacja na tym modelu przesuwa się

Wnętrze jednostki: co otrzymujesz

A06B-6130-H003 zawiera trzy podstawowe zespoły wewnętrzne:Moduł zasilania tranzystorowego 50A, atablicę okablowania (A16B-3200-0512), orazkarta sterowania/interfejsu (A20B-2101-005x)Płyty te nie są dostępne oddzielnie od jednostek i są obsługiwane jako zespół zintegrowany.

Komponenty zamienne dostępne niezależnie obejmują tranzystory zamienne, bezpieczniki wewnętrzne i wentylator chłodzący napęd.Posiadanie dobrze znanej jednostki wzmacniającej na półce obok części zamiennych jest najbardziej praktycznym podejściem do zminimalizowania przyszłych przestojów na maszynach z tym napędem.

Jednostka zawiera również wbudowane wykrywanie prądu przecieku i funkcję wyjścia alarmowego,zapewnienie możliwości wczesnego ostrzegania, które pomaga zespołom konserwacyjnym w identyfikacji usterek silnika lub kabli w dół rzeki, zanim przekształcą się one w poważniejsze uszkodzenia.

Jak 6130 porównuje się z innymi napędami z serii Beta

Kupujący poszukujący wzmacniacza z serii beta czasami napotykają wiele wariantów 6130 i sąsiednich numerów seryjnych.

W ramachPozostałeH002 (biSV-20) działa przy niższym prędkości wyjściowej dla mniejszych silników, podczas gdy H004 obsługuje wyższy zakres prądu.Nie można ich wymienić. Zawsze pasują do pełnego numeru części..

W sprawiePozostałeSeria 6132 obejmuje zarówno warianty FSSB, jak i I/O Link, podczas gdy seria 6130 jest wyłącznie FSSB.Jeśli dokumentacja maszyny określa A06B-6130-H003, jednostka z serii 6132 nie jest ważnym substytutem.

Zamówienie, płatność i wysyłka

Większość zamówień opuszcza nasze zakłady w ciągu0 do 3 dni roboczychZamówienia z wieloma elementami kwalifikują się do wysyłki kombinowanej.

Opcje płatności:

• Przelew bankowy (T/T) ¢ zaakceptowany dla wszystkich wartości zleceń
• PayPal dla zamówień do 500 USD
• Western Union ?? akceptowane dla wszystkich wartości zamówienia

Cła celne i podatki importowe w miejscu docelowym są odpowiedzialnością kupującego. Potrzebujesz oszacowania kosztów wysyłki? Skontaktuj się z nami przed zamówieniem, a my potwierdzimy szczegóły dla twojego kraju.

Gwarancja i zwroty

Zwroty są akceptowane, gdy jednostka przyjeżdża uszkodzona, niekompletna lub niezgodna z opisem4 dni od daty otrzymania. Przedmioty muszą być w oryginalnym stanie z nienaruszoną etykietą gwarancyjną.

Nieprawidłowa instalacja, niezgodna konfiguracja silnika lub uszkodzenia fizyczne po dostawie nie są objęte gwarancją.Jeśli nie jesteś pewien, czy jest to odpowiednia jednostka dla Twojej maszyny, przed zamówieniem.

Częste pytania

Pytanie 1: 6130-H003 i 6132-H003 wyglądają podobnie? Czy mogę użyć jednego zamiast drugiego?

Nie. Pomimo pewnych podobieństw wizualnych i obu należących do rodziny serwo beta, serii 6130 i 6132 nie są wymienne.6130-H003 wykorzystuje FSSB (servobus seryjny światłowodowy), podczas gdy 6132-H003 wykorzystuje łącze I/O za pośrednictwem PMM. Konfiguracje złączy, wewnętrzne oprogramowanie układowe i protokoły komunikacyjne są różne.Zastąpienie jednostki 6132 w maszynie zaprojektowanej dla 6130 spowoduje awarię komunikacji między napędem a CNCZawsze zastępuj dokładnie identycznym numerem części.

Pytanie 2: Moja maszyna używa A06B-6130-H003 na ATC lub wieżyce? Czy to typowe zastosowanie?

Samodzielne źródło zasilania biSV-40 zostało zaprojektowane specjalnie, aby dać elastyczność konstruktorom narzędzi maszynowych w umieszczaniu napędów fizycznie blisko odległych osi.Automatyczne wymiany narzędzi, wskaźniki wieży, and pallet mechanisms are exactly the kind of applications this unit was designed for — axes that are mechanically located away from the main servo cabinet but still need the precision of FSSB-based closed-loop controlKabel światłowodowy łączący się z CNC może przebiegać na dłuższe odległości niż serwowrót oparty na miedzi bez degradacji sygnału, co dobrze pasuje do tych zdalnych lokalizacji.

P3: Z jakimi sterownikami FANUC CNC jest kompatybilny A06B-6130-H003?

BiSV-40 został zaprojektowany głównie do użytku z sterownikami CNC serii 0i-C i 0i-D firmy FANUC, a także serii 3x-i.Kompatybilność w ostatecznym rozrachunku zależy od konfiguracji oprogramowania i przypisania osi w obrębie konkretnego CNC. W przypadku scenariusza bezpośredniej wymiany, w którym oryginalna jednostka na maszynie była A06B-6130-H003, wymiana będzie zgodna z tym samym sterownikiem z definicji.Jeśli integrujesz to wzmacniacz do innej konfiguracji maszyny lub sterownika, zweryfikuj mapowanie osi FSSB z dokumentacją systemu.

P4: Jakie są najczęstsze objawy awarii, które wskazują na awarię A06B-6130-H003?

Najczęstsze przypadki awarii obejmują: alarm serwo osi na CNC bez ruchu silnika, LED wzmacniacza wyświetlający stan alarmu bez dopasowania usterki w silniku lub kablu,utrata łączności FSSB na dotkniętej osi, i widoczne ślady wybuchniętych bezpieczników lub przegrzanych tranzystorów podczas inspekcji. The biSV-40 uses an LED alarm display — unlike some drives with numeric readouts — so cross-referencing the LED pattern with the CNC's alarm history is typically needed to distinguish drive faults from motor or feedback faultsJeśli CNC zgłasza alarm sprzętowy specjalnie związany z tą oś, a uzwojenia silnika sprawdzają się normalnie, wzmacniacz jest zazwyczaj prawdopodobną przyczyną.

P5: Czy warto mieć zapasową jednostkę A06B-6130-H003, czy lepiej ją nabyć w razie potrzeby?

W przypadku urządzeń obsługujących maszyny, w których wzmacniacz ten znajduje się na osi krytycznej dla produkcji, utrzymanie co najmniej jednego zapasowego urządzenia zazwyczaj jest warte inwestycji.i dopóki dostępne są zapasy, czasy realizacji mogą być nieprzewidywalne, szczególnie w przypadku nowych jednostek.Koszt jednego dnia przestoju produkcji w oczekiwaniu na pojazd zastępczy zazwyczaj przekracza koszt samej części zamiennej wiele razyJeśli maszyna pracuje w drugiej lub trzeciej zmianie, lub jeśli ta oś znajduje się na krytycznej ścieżce przepływu produkcji,Zalecamy traktowanie rezerwowej jednostki jako aktywów utrzymania, a nie zakupu reakcji..
