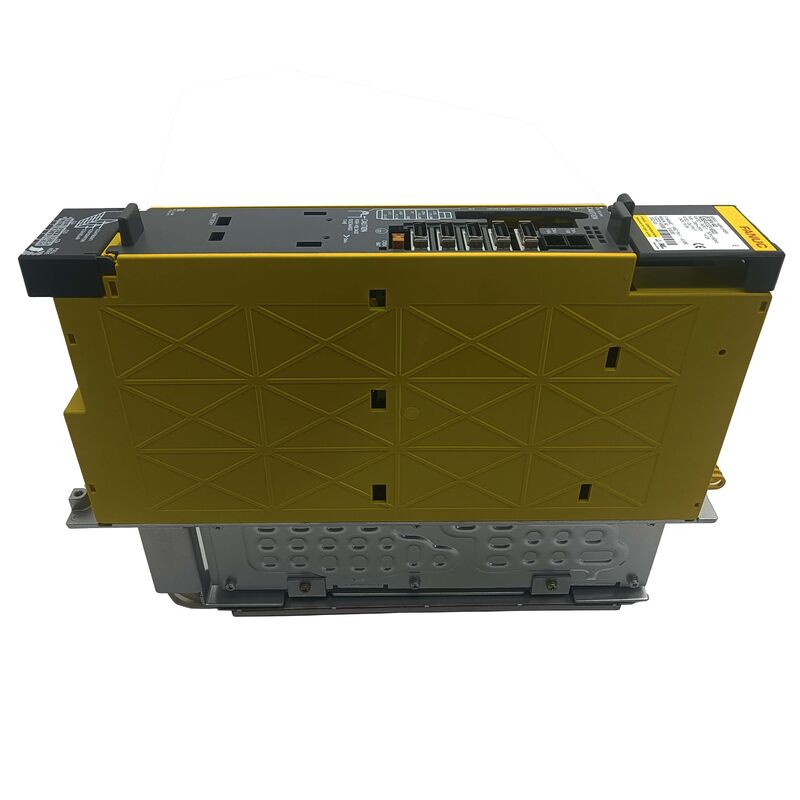

A06B-6132-H003 Moduł wzmacniacza serwo AC FANUC A06B6132H003 A06B-6132-H003

FANUC A06B-6132-H003 | Beta i biSV-40 Jednoosiowy Serwo Wzmacniacz — Interfejs I/O Link / Wbudowany Zasilacz / 13.6A

Dlaczego I/O Link zamiast FSSB

Większość serwo wzmacniaczy FANUC — zarówno serii Alpha, jak i Beta — komunikuje się z CNC poprzez FSSB (FANUC Serial Servo Bus). A06B-6132-H003 jest inny. Łączy się z CNC poprzez interfejs I/O Link, przesyłany przez PMM (Power Motion Manager) lub kompatybilny master I/O Link.

To rozróżnienie ma praktyczne znaczenie. FSSB wymaga szybkiego okablowania światłowodowego prowadzonego od wzmacniacza z powrotem do modułu serwo CNC. I/O Link wykorzystuje tę samą infrastrukturę okablowania co sieć I/O maszyny — znacznie mniej wymagającą pod względem prowadzenia kabli i odległości. Dlatego biSV-40 został zaprojektowany specjalnie do pomocniczych i zdalnych osi serwo: zmieniaczy palet, napędów magazynów narzędzi, siłowników drzwi i stołów obrotowych, które są fizycznie oddalone od głównej szafy napędowej. Umieszczenie tego wzmacniacza blisko mechanizmu, którym steruje, eliminuje potrzebę prowadzenia szybkiego okablowania magistrali serwo przez całą maszynę.

Architektura I/O Link oznacza również, że A06B-6132-H003 może współpracować z kompatybilnymi sterownikami PLC i robotami, które obsługują funkcjonalność master I/O Link — nie tylko z systemami CNC FANUC.

Krytyczne punkty instalacji

Parametry muszą zostać załadowane. W przeciwieństwie do niektórych napędów, biSV-40 wymaga załadowania parametrów serwo z kontrolera CNC przed uruchomieniem. Jednostka zamienna dostarczona jako pusta nie będzie działać od razu po wyjęciu z pudełka. Miej kopię zapasową parametrów maszyny gotową przed rozpoczęciem wymiany.

Adresowanie węzłów jest obowiązkowe. Każdy biSV-40 w sieci I/O Link wymaga unikalnego adresu węzła. Ustaw adres jednostki zamiennej tak, aby pasował do tego, czego oczekuje konfiguracja CNC — nieprawidłowe adresowanie powoduje błędy komunikacji między napędem a CNC.

Dopasowanie silnika jest kluczowe. H003 ma moc znamionową 13.6A. Jest to wariant o niskiej mocy wyjściowej — sparowanie go z silnikiem, którego prąd znamionowy przekracza ten limit, powoduje błędy nadprądowe lub przedwczesne uszkodzenie napędu. Sprawdź prąd znamionowy silnika przed złożeniem zamówienia.

H003 w rodzinie 6132

Nie są one wymienne. Zawsze dopasuj dokładnie oryginalny numer części.

Kluczowe specyfikacje

FAQ

P1: Dlaczego ten napęd używa I/O Link zamiast FSSB jak inne osie serwo?

Z założenia. biSV-40 został zbudowany do osi pomocniczych i zdalnych, gdzie umieszczenie napędu blisko mechanizmu jest wygodne mechanicznie. I/O Link wykorzystuje istniejącą infrastrukturę okablowania I/O maszyny, która ma znacznie mniej wymagające potrzeby prowadzenia kabli niż FSSB. To sprawia, że jest praktyczny dla zmieniaczy palet, magazynów narzędzi i stołów obrotowych umieszczonych z dala od głównej szafy napędowej.

P2: Czy muszę wykonać kopię zapasową parametrów przed wymianą uszkodzonego A06B-6132-H003?

Tak. Parametry serwo — wartości strojenia osi, ustawienia typu silnika, adres węzła I/O Link — są przechowywane w kontrolerze CNC, a nie we wzmacniaczu. Potwierdzona kopia zapasowa przed wymianą zapobiega ryzyku utraty danych i przyspiesza ponowne uruchomienie. Uruchom funkcję tworzenia kopii zapasowej parametrów kontrolera przed rozpoczęciem wymiany.

P3: Co należy sprawdzić przed wymianą wzmacniacza, gdy wyświetla alarm I/O Link?

Sprawdź połączenia kablowe I/O Link zarówno przy wzmacniaczu, jak i przy masterze, i upewnij się, że silnik nie jest zwarty ani mechanicznie zablokowany — oba te stany mogą wywołać te same alarmy napędu co usterka wzmacniacza. Odczytaj kod alarmu z wyświetlacza wzmacniacza i wyszukaj go w referencji alarmów FANUC przed zamówieniem zamiennika. Usterka może być w silniku lub kablu, a nie w napędzie.

P4: Czy A06B-6132-H003 może łączyć się z systemami automatyki innymi niż FANUC?

W zasadzie tak — I/O Link jest obsługiwany przez niektóre sterowniki PLC i roboty innych producentów niż FANUC. W praktyce zdecydowana większość jednostek biSV-40 jest używana w środowiskach CNC FANUC. Zweryfikuj kompatybilność protokołu I/O Link ze specyfikacją konkretnego systemu innego niż FANUC przed podjęciem decyzji.

P5: H003 był wariantem w naszej maszynie, ale jest wymieniony jako wycofany. Czy jest nadal dostępny?

Seria Beta i 6132 pozostaje aktywna na rynku wtórnym, ponieważ nadal działa duża liczba maszyn z pomocniczymi osiami biSV-40. Zarówno nowe nadwyżki, jak i sprawdzone używane jednostki krążą przez specjalistyczne kanały części FANUC. Potwierdź konkretnie H003 — H002 i H004 nie są bezpośrednimi zamiennikami.
