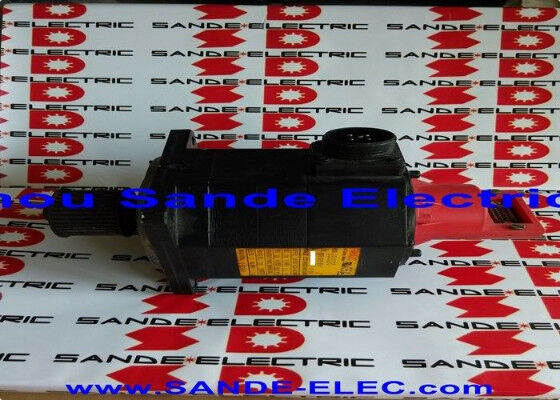

A06B-0032-B577 Serwosilnik AC Fanuc A06B0032B577 AO6B-OO32-B577

Fanuc A06B-0032-B577 | Seria BETA AC Servo Motor B2/3000 — Stożkowy wał, uszczelniony olejem

Numer części: A06B-0032-B577

Seria: Serwo silnik AC BETA

Model: B2 / 3000

Stan: Nowy / Odnowiony / Dostępna wymiana

Przegląd

Silnik Fanuc A06B-0032-B577 to kompaktowy serwo silnik AC z serii BETA — model B2/3000 — zaprojektowany specjalnie do lżejszych wymagań napędu osi w małych obrabiarkach CNC. Pracując z prędkością do 3000 obr./min na zasilaniu trójfazowym 176 V przy 200 Hz i mocy ciągłej 0,5 kW, jest to silnik, który zna swoje miejsce.

Nigdy nie został zaprojektowany do przesuwania ciężkich stołów ani do wytrzymywania agresywnych sił skrawania. Jego zadaniem było zapewnienie dokładnego, powtarzalnego ruchu osi w kompaktowych tokarkach, małych wiertarkach i dedykowanych urządzeniach CNC o jednym przeznaczeniu, gdzie obciążenia mechaniczne są niewielkie, przestrzeń instalacyjna jest ograniczona, a oś musi wykonywać swoją pracę niezawodnie, zmiana po zmianie.

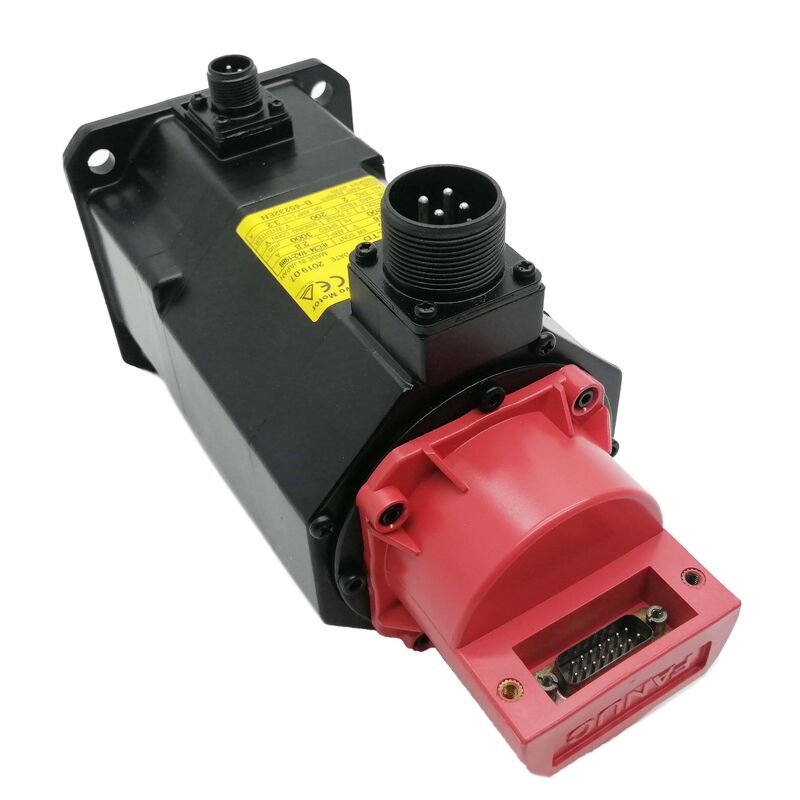

Czerwona nasadka końcowa jest wizualnym oznaczeniem tej generacji BETA, a dwie cechy odróżniają A06B-0032-B577 od innych wariantów B2/3000: stożkowy wał wyjściowy i standardowe uszczelnienia olejowe.

Oba są specyficzne dla konkretnych konfiguracji układu napędowego i środowisk pracy, i oba mają znaczenie przy określaniu lub zamawianiu zamiennika. Pomylenie któregokolwiek z nich oznacza niedopasowanie mechaniczne, które opóźnia instalację zamiast rozwiązać pierwotną usterkę.

Kluczowe specyfikacje

Zbudowany do zastosowań w małych maszynach

W przypadku pozyskiwania silników przemysłowych istnieje tendencja do traktowania „małych” jako kompromisu. W przypadku B2/3000 jest to pozycja projektowa. Fanuc zaprojektował serię BETA specjalnie do zastosowań w obrabiarkach, gdzie obciążenia osi są niższe niż te, dla których przeznaczona była rodzina ALPHA — i gdzie zamontowanie zbyt dużego silnika stwarza własne problemy: nadmierna bezwładność, większe wymagania dotyczące sprzęgła, większy prąd napędowy, niż moduł wzmacniacza musi dostarczyć, i silnik pracujący znacznie poniżej swojej zdolności cieplnej.

Moc wyjściowa 0,5 kW przy 3000 obr./min nadaje się do napędów śrub kulowych, mechanizmów pozycjonujących i osi posuwowych o lekkim obciążeniu, które znajdują się na kompaktowych platformach CNC. Przy znamionowej częstotliwości 200 Hz wzmacniacz serwo generuje warunki napędu, których silnik potrzebuje, aby osiągnąć pełny zakres prędkości płynnie.

Jest to obsługiwane w całości w ramach systemu napędowego — przyłącze zasilania maszyny ma standardowe napięcie przemysłowe, a wartość 200 Hz jest wewnętrznym parametrem roboczym, a nie wymogiem zasilania.

Oznaczenie B2 znajduje się na niższym końcu hierarchii momentu obrotowego BETA. Dla klasy maszyn, do których ten silnik był montowany, jest to dokładnie poprawne. Silnik dobrze dopasowany do swojego obciążenia pracuje chłodniej, pobiera mniej prądu i zazwyczaj przewyższa żywotnością zbyt dużą jednostkę wykonującą tę samą pracę.

Stożkowy wał — co to oznacza w praktyce

Stożkowy wał jest definiującą cechą mechaniczną A06B-0032-B577 i jest to cecha, która najczęściej może spowodować błąd przy nieświadomym zamówieniu zamiennika.

W przeciwieństwie do prostego wału — gładkiego lub z wpustem — stożkowy wał wykorzystuje precyzyjnie szlifowany profil stożkowy do stworzenia samocentrującego, wysokotarciowego dopasowania z elementem współpracującym. Koła pasowe, sprzęgła i elementy napędowe zaprojektowane dla tego typu wału osadzają się koncentrycznie, nie polegając wyłącznie na wpustach lub kołnierzach zaciskowych, i mogą być czysto demontowane i ponownie montowane, gdy połączenie stożkowe zostanie prawidłowo przerwane.

W zastosowaniach wrzeciona i precyzyjnego pozycjonowania, gdzie koncentryczność i minimalne bicie wału są krytyczne, stożkowy wał jest celowym wyborem inżynieryjnym, a nie wariantem dla wygody. Maszyny zaprojektowane wokół tego typu wału będą miały elementy — koła pasowe, piasty sprzęgieł, adaptery typu tuleja zaciskowa — wytoczone tak, aby pasowały do kąta stożka.

Zamontowanie silnika z prostym wałem w tym miejscu wymaga wymiany tych elementów, co zamienia wymianę silnika w znacznie większe zadanie. Zawsze sprawdzaj typ wału w zainstalowanym silniku przed zamówieniem zamiennika.

Uszczelnienia olejowe & Ochrona środowiska

Standardowe uszczelnienia olejowe zamontowane w A06B-0032-B577 chronią wnęki łożyskowe silnika i elementy wewnętrzne przed zanieczyszczeniami unoszącymi się w powietrzu, mgłą chłodziwa i drobnymi cząstkami, które są rutynowe w środowiskach obróbki CNC.

W tak kompaktowym silniku zanieczyszczenie łożysk jest jedną z głównych przyczyn przedwczesnych awarii — wnęki łożyskowe są małe, a nawet niewielkie wnikanie drobnych materiałów ściernych lub chłodziwa szybko niszczy smarowanie.

Standardowe uszczelnienia olejowe pokrywają warunki pracy małych obrabiarek, do których ten silnik został zaprojektowany. Nie są one przeznaczone do ekspozycji na strumienie chłodziwa pod wysokim ciśnieniem ani do ciągłego zanurzenia — zastosowania z takimi warunkami wymagałyby wyższego poziomu ochrony przed wnikaniem.

Dla typowego środowiska instalacji kompaktowej tokarki CNC lub wiertarki, specyfikacja uszczelnienia olejowego jest odpowiednia i okazała się wystarczająca przez długą historię serwisową B2/3000 w tych zastosowaniach.

Stan uszczelnienia jest wart sprawdzenia w każdej używanej jednostce. Utwardzone, pęknięte lub zużyte uszczelnienie wału jest prostym elementem konserwacyjnym, gdy silnik jest wyjęty z maszyny, a jego naprawa podczas regeneracji zapobiega powolnemu zanieczyszczeniu łożysk, które skraca żywotność silnika bez żadnych oczywistych natychmiastowych objawów.

Kompatybilność napędu i sterowania

A06B-0032-B577 jest kompatybilny z modułami wzmacniaczy serwo Fanuc serii BETA i integruje się z platformami sterowania CNC Fanuc, które były sparowane z silnikami serii BETA podczas produkcji tej generacji — w tym z seriami 0, 0i i powiązanymi sterowaniami używanymi w mniejszych obrabiarkach, gdzie B2/3000 był standardowym wyborem napędu osi.

Parametry wzmacniacza serwo muszą być skonfigurowane z odpowiednim kodem typu silnika dla B2/3000 przed uruchomieniem osi. Przy mocy 0,5 kW i umiarkowanym poborze prądu ramy B2, wymagania modułu wzmacniacza są niewielkie — ale parametr typu silnika nadal musi odzwierciedlać zainstalowany silnik.

Pozostawienie parametrów ustawionych dla innego silnika powoduje zachowanie pętli prędkości od lekko ospałej reakcji do całkowitej niestabilności, w zależności od tego, jak bardzo ustawienie odbiega od specyfikacji B2/3000.

Pozyskiwanie i inspekcja

A06B-0032-B577 jest dostępny na rynku regenerowanych i nadwyżkowych silników serwo. Podczas inspekcji używanej jednostki, stożkowy wał zasługuje na szczególną uwagę — sprawdź powierzchnię stożka pod kątem śladów tarcia, zarysowań lub wszelkich oznak, że element współpracujący został usunięty nieprawidłowo (zazwyczaj przez uderzanie, a nie za pomocą odpowiedniego ściągacza do stożków).

Tarcie na stożku narusza dopasowanie z elementem współpracującym koła pasowego lub piasty sprzęgła i może powodować bicie, które objawia się wibracjami lub błędem pozycjonowania osi po instalacji.

Sprawdź uszczelnienia olejowe pod kątem utwardzenia i pęknięć na krawędzi — częste znalezisko w silnikach, które długo leżały w magazynie.

Zmierz rezystancję uzwojeń trójfazowych pod kątem równowagi i zweryfikuj rezystancję izolacji do ziemi. Obróć wał ręcznie, aby wyczuć opór łożysk lub szorstkość.

Złącze enkodera i wyjście kabla powinny być czyste i nieuszkodzone. Test na stanowisku, w tym uruchomienie bez obciążenia do prędkości znamionowej, jest właściwym standardem weryfikacji dla każdej jednostki wracającej do maszyny produkcyjnej.

Często zadawane pytania

P1: Dlaczego ten silnik ma stożkowy wał zamiast prostego wału?

Stożkowy wał zapewnia samocentrujące, wysokotarciowe dopasowanie z współpracującymi kołami pasowymi i piastami sprzęgieł, którego prosty zacisk wału nie zawsze może dorównać pod względem koncentryczności i niezawodności mocowania.

Jest używany w zastosowaniach, gdzie bicie wału musi być zminimalizowane i gdzie element napędowy musi być usuwalny i ponownie instalowalny z przewidywalnym połączeniem. Maszyny zbudowane wokół tego typu wału mają elementy wytoczone do pasującego stożka — zamontowanie silnika z prostym wałem wymaga wymiany tych elementów, dlatego weryfikacja typu wału przed zamówieniem zamiennika jest niezbędna.

P2: Z jakimi sterowaniami CNC i napędami jest kompatybilny A06B-0032-B577?

Silnik BETA B2/3000 jest przeznaczony do współpracy z modułami wzmacniaczy serwo Fanuc serii BETA i jest kompatybilny z platformami sterowania CNC Fanuc, w tym z seriami 0, 0i i powiązanymi generacjami używanymi w małych obrabiarkach CNC.

Parametr typu silnika serwo musi być poprawnie ustawiony dla specyfikacji B2/3000 przed uruchomieniem osi. Jak w przypadku każdego silnika serii BETA, przed instalacją należy potwierdzić kompatybilność wzmacniacza — zwłaszcza jeśli maszyna przeszła jakąkolwiek modernizację sterowania lub napędu od czasu produkcji.

P3: Co oznaczają „standardowe uszczelnienia olejowe” w porównaniu z ochroną silnika z klasą IP?

Standardowe uszczelnienia olejowe chronią wnęki łożyskowe przed zanieczyszczeniami unoszącymi się w powietrzu, mgłą chłodziwa i drobnymi cząstkami pod normalnymi warunkami środowiska obróbki. Nie są one tym samym, co formalnie oceniana obudowa silnika z uszczelnieniem IP65 lub IP67, która zapewnia udokumentowaną ochronę przed skierowanymi strumieniami wody lub tymczasowym zanurzeniem.

Dla zastosowań w małych obrabiarkach, do których ten silnik został zaprojektowany, standardowe uszczelnienia olejowe są wystarczające. Jeśli miejsce montażu silnika jest narażone na bezpośrednie rozpryski chłodziwa o dużej objętości, należy rozważyć dodatkowe ekranowanie lub wariant silnika o wyższej klasie ochrony przed wnikaniem.

P4: Czy 0,5 kW wystarcza do napędu osi CNC?

Dla klasy maszyn, do których ten silnik został zaprojektowany — kompaktowe tokarki CNC, małe wiertarki i gwintownice oraz dedykowany sprzęt CNC o jednym przeznaczeniu z lekkimi obciążeniami mechanicznymi — 0,5 kW jest odpowiednio określone, a nie kompromisem.

Silnik prawidłowo dobrany do obciążenia osi pracuje wydajniej i z lepszym zapasem termicznym niż zbyt duży silnik wykonujący tę samą pracę. Jeśli zastosowanie obejmuje większe obciążenia osi, dłuższe skoki lub szybsze wymagania dotyczące ruchu posuwowego, należy ocenić następny rozmiar ramy w serii BETA lub ALPHA.

P5: Jak sprawdzić używany A06B-0032-B577 przed ponownym zainstalowaniem?

Zacznij od powierzchni stożkowego wału — sprawdź pod kątem tarcia, zarysowań lub uszkodzeń od uderzeń spowodowanych nieprawidłowym usunięciem. Te wady naruszają dopasowanie z elementem współpracującym i są trudne do naprawienia bez specjalistycznej obróbki. Sprawdź uszczelnienia olejowe pod kątem utwardzenia lub pęknięć na krawędzi.

Zmierz rezystancję uzwojeń trójfazowych pod kątem równowagi między wszystkimi fazami i zweryfikuj rezystancję izolacji do ziemi.

Obróć wał ręcznie, aby ocenić stan łożysk. Sprawdź złącze enkodera pod kątem korozji styków i wyjście kabla pod kątem uszkodzeń. W przypadku każdego silnika z niepewną historią serwisową, uruchomienie na stanowisku bez obciążenia do 3000 obr./min z weryfikacją sygnału enkodera jest właściwym standardem przed ponownym oddaniem go do użytku.
