Fanuc A06B-0033-B077 | Seria B Silnik Serwo AC B3/3000 — Prosty Wał, Enkoder I32B

Numer części: A06B-0033-B077

Seria: Seria B Silnik Serwo AC

Model: B3 / 3000

Stan: Odnowiony / Wymiana / Nadwyżka

Przegląd

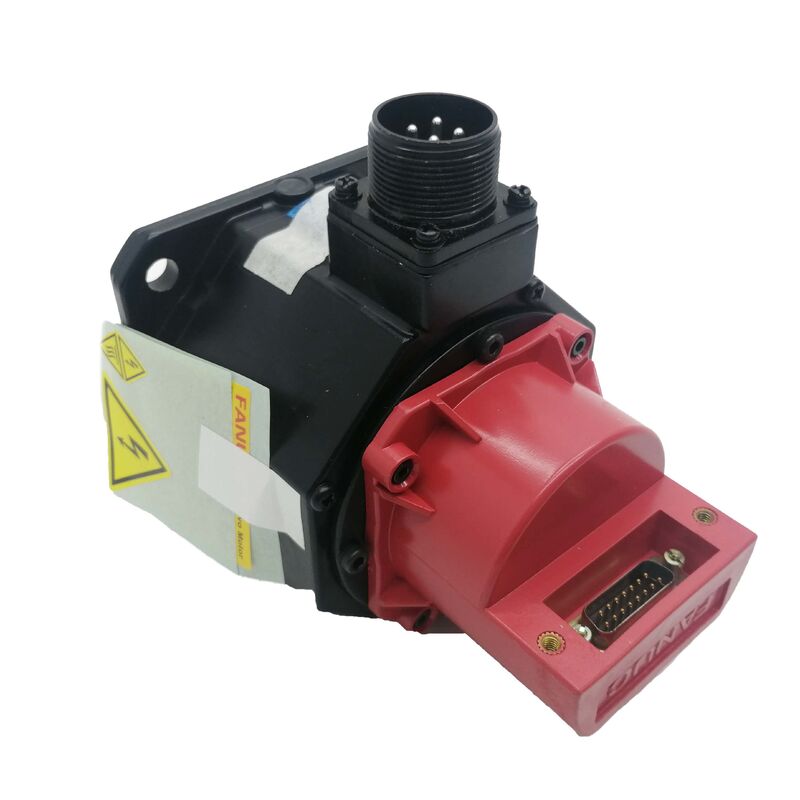

Silnik Fanuc A06B-0033-B077 to kompaktowy silnik serwo AC serii B — model B3/3000 — reprezentujący jedną z bardziej wydajnych jednostek wcześniejszej generacji silników serwo Fanuc, zanim przejęły ją rodziny ALPHA i BiS.

Oceniony na 0,5 kW ciągłej mocy wyjściowej, 5,3 A i 191 V, pracuje z maksymalną prędkością 3000 obr./min i zapewnia niezawodną wydajność osi w pętli zamkniętej dzięki zintegrowanemu enkoderowi przyrostowemu I32B.

Prosty wał i czysty profil silnika ułatwiały integrację z układami napędowymi obrabiarek CNC tamtych czasów, a wiele z tych maszyn działa do dziś.

B3/3000 znajduje się o jeden stopień powyżej B2/3000 w hierarchii momentu obrotowego serii B.

Ten krok w rozmiarze ramy silnika przynosi skromny, ale znaczący wzrost momentu obrotowego w porównaniu do B2 — wystarczający, aby mieć znaczenie na osiach, które były nadmiernie obciążone lżejszym silnikiem. Przy mocy 0,5 kW oba należą do kategorii kompaktowych serwomechanizmów, ale nieco większa rama B3 oznacza bardziej spójną wydajność termiczną podczas długotrwałych cykli pracy, podczas gdy B2 nagrzewałby się bardziej.

Jest to silnik, który zdobył swoją reputację dzięki latom pracy na produkcji, a nie dzięki imponującym danym technicznym.

Nie jest to jednostka o dużej mocy według współczesnych standardów — ale w maszynach, do których został zaprojektowany, niezawodnie obsługiwał przypisaną mu oś, osiągał długie okresy międzyprzeglądowe i okazał się łatwy w utrzymaniu. Ten dorobek jest powodem, dla którego nadal istnieje aktywny rynek dla sprawnych jednostek A06B-0033-B077.

Kluczowe specyfikacje

Seria B w historii silników Fanuc

Silniki serwo AC serii B należą do wcześniejszego rozdziału rozwoju serwomechanizmów Fanuc — generacji poprzedzającej silniki ALPHA z czerwonymi nakrętkami i późniejsze serie enkoderów absolutnych BiS.

Silniki te zostały zaprojektowane i zbudowane w czasie, gdy przemysł obrabiarek CNC przechodził z napędów serwo DC na technologię serwo AC, i stanowiły niezawodną platformę podczas tej zmiany.

Maszyny, w których zostały zainstalowane, są teraz starsze, ale znaczna ich liczba pozostaje produktywnymi zasobami w warsztatach, zakładach konserwacji i liniach produkcyjnych, gdzie ekonomia utrzymania sprawnej maszyny przeważa nad kosztem wymiany.

Specjalnie dla B3/3000, znamionowa prędkość 3000 obr./min plasowała go w środku zakresu serii B — nie były to kompaktowe jednostki o najwyższej prędkości z lżejszego końca, ani wolniejsze, cięższe silniki momentu obrotowego z wyższej części rodziny.

Był to wydajny serwomechanizm ogólnego przeznaczenia dla przypisanych mu osi, a jego parametry elektryczne 191 V / 5,3 A mieszczą się w zakresie, który wzmacniacze serwo Fanuc z tamtej generacji były zaprojektowane do ciągłego obsługiwania.

Enkoder I32B i sterowanie w pętli zamkniętej

I32B to enkoder przyrostowy zamontowany z tyłu silnika, dostarczający sygnały sprzężenia zwrotnego pozycji i prędkości, których potrzebuje napęd serwo do precyzyjnego sterowania osią.

Enkodery przyrostowe generują dane pozycji względem impulsowego sygnału referencyjnego, co oznacza, że maszyna ustala bezwzględną pozycję osi poprzez sekwencję homingu przy każdym uruchomieniu. Jest to standardowa praktyka dla platform CNC, z którymi ten silnik był sparowany — sterowanie zarządza homingiem jako częścią swojej normalnej sekwencji operacyjnej.

Wyjście impulsowe I32B jest podłączone bezpośrednio do wejścia sprzężenia zwrotnego wzmacniacza serwo, zamykając pętle sterowania prędkością i pozycją.

Jego rozdzielczość jest odpowiednia dla wymagań dokładności pozycjonowania w zastosowaniach obrabiarek, do których zaprojektowano B3/3000. Krytycznie ważne jest, aby każdy zamienny silnik pozyskany do tego zastosowania musiał mieć tę samą specyfikację enkodera I32B — zainstalowanie silnika z innym typem enkodera lub inną rozdzielczością, bez odpowiednich zmian parametrów napędu serwo, spowoduje błędy skalowania pozycji i może wywołać alarmy błędu enkodera podczas pracy osi.

W używanych jednostkach enkoder jest często najbardziej wartościowym elementem do sprawdzenia. Zanieczyszczenie przez przedostawanie się chłodziwa, korozja złączy i nagromadzone zmęczenie wibracyjne to najczęstsze tryby awarii enkodera w silnikach serii B z długą historią serwisową.

Silnik z wadliwym enkoderem zazwyczaj objawia się błędem pozycji osi lub niekontrolowanym ruchem na napędzie — nie zawsze od razu oczywistym jako błąd enkodera, dopóki nie zostaną zastosowane odpowiednie diagnostyki.

Prosty wał i integracja mechaniczna

Gładki, prosty wał w A06B-0033-B077 jest przeznaczony do stosowania z precyzyjnymi sprzęgłami serwo — typu miechowego, szczękowego lub tarczowego — które przenoszą moment obrotowy poprzez siłę zacisku na średnicę wału. Jest to standardowe rozwiązanie dla osi śrub kulowych sprzężonych serwomechanizmem w klasie maszyn, do których montowano B3/3000.

Bez wpustu, instalacja wału zależy od prawidłowego momentu dokręcenia sprzęgła, który należy zweryfikować podczas ponownej instalacji, a nie zakładać.

Kompaktowe wymiary silnika są zgodne ze standardami serii B dla klasy ramienia B3.

Wzory otworów montażowych, wymiary wału i pozycje złączy są spójne w ramach serii, co upraszcza pozyskiwanie zamienników — prawidłowo dobrana jednostka identyczna powinna pasować do istniejącego mocowania maszyny bez modyfikacji.

Dostępność i praktyczne pozyskiwanie

A06B-0033-B077 nie jest już produkowany. Dostępność zależy od rynku odnowionych silników, kanałów sprzedaży nadwyżek magazynowych i programów wymiany prowadzonych przez specjalistyczne firmy zajmujące się naprawą serwomechanizmów.

Dla zakładów eksploatujących maszyny zależne od tego silnika, wybór zazwyczaj sprowadza się do odnowionej oryginalnej jednostki lub pełnej modernizacji napędu osi — a dla wielu starszych maszyn analiza kosztów i korzyści przemawia za utrzymaniem oryginalnej specyfikacji, dopóki można pozyskać sprawne silniki.

Oceniając odnowiony A06B-0033-B077, nalegaj na udokumentowane wyniki testów, a nie tylko na inspekcję wizualną.

Silnik, który przejdzie kontrolę wizualną, może nadal mieć naruszoną izolację uzwojeń, marginalny stan łożysk lub obniżoną wydajność enkodera, która ujawni się dopiero pod obciążeniem.

Odnowione jednostki od renomowanych zakładów naprawczych serwomechanizmów zostaną przetestowane pod kątem tych parametrów przed sprzedażą — a w przypadku silnika w tym wieku, weryfikacja ta ma znaczenie.

Często zadawane pytania

P1: Jaki napęd serwo Fanuc i sterowanie CNC jest kompatybilny z A06B-0033-B077?

B3/3000 jest przeznaczony do współpracy ze wzmacniaczami serwo Fanuc kompatybilnymi z serią B z tej samej generacji co silnik. Integruje się ze starszymi platformami sterowania CNC Fanuc, które były aktualne w okresie produkcji tego silnika.

Podczas używania silnika w scenariuszu modernizacji lub naprawy, należy potwierdzić, że wzmacniacz serwo obsługuje interfejs enkodera I32B, a parametr typu silnika odpowiada specyfikacji B3/3000. Mieszanie generacji silników bez weryfikacji kompatybilności napędu jest częstym źródłem problemów z uruchomieniem.

P2: Czy A06B-0033-B077 jest nadal dostępny nowy od Fanuc?

Nie. Ten silnik nie jest już produkowany. Opcje pozyskiwania to odnowione oryginały, zweryfikowane jednostki magazynowe typu new-old-stock oraz programy wymiany od specjalistycznych firm zajmujących się naprawą silników serwo.

Dla maszyn zależnych od tego silnika, nawiązanie relacji z niezawodnym dostawcą odnowionych części — lub posiadanie zweryfikowanej części zamiennej na półce — jest najpraktyczniejszą strategią zapobiegawczą przed nieplanowanym przestojem.

P3: Jaka jest różnica między B3/3000 a B2/3000 w tej samej serii?

Oba silniki pracują z prędkością 3000 obr./min i mają tę samą konfigurację enkodera I32B i prostego wału. B3 zajmuje nieco większą ramę niż B2, co zapewnia skromny wzrost ciągłego momentu obrotowego i lepszy margines termiczny podczas długotrwałej pracy.

Parametry elektryczne odpowiednio się różnią. Nie są one bezpośrednio wymienne — wymiary montażowe, rozmiar wału i parametry napędu serwo muszą odpowiadać specyfikacji zainstalowanego silnika.

P4: Jak zidentyfikować awarię enkodera I32B w tym silniku?

Awaria enkodera w B3/3000 zazwyczaj objawia się błędem pozycji osi, niestabilnym zachowaniem prędkości lub alarmem błędu enkodera na napędzie serwo. Typowe przyczyny to zanieczyszczenie chłodziwem wewnątrz obudowy enkodera, korozja styków złączy i degradacja sygnału z powodu nagromadzenia wibracji.

Potwierdzenie awarii enkodera wymaga sprawdzenia wyjścia sygnału enkodera za pomocą oscyloskopu lub jednostki testowej serwo — czysty sygnał kwadraturowy z prawidłową liczbą impulsów wyklucza enkoder jako źródło błędu.

P5: Co należy sprawdzić w używanym A06B-0033-B077 przed instalacją?

Sprawdź rezystancję uzwojeń trójfazowych pod kątem równowagi między wszystkimi fazami i zmierz rezystancję izolacji uzwojeń do ziemi — oba wskaźniki wskazują stan uzwojeń. Obróć wał ręcznie, aby wyczuć szorstkość lub opór łożysk.

Sprawdź złącze enkodera pod kątem korozji, a wyjście kabla pod kątem uszkodzeń lub przetarć. Sprawdź, czy wał jest prosty, bez widocznego bicia lub uszkodzeń w obszarze styku sprzęgła. W przypadku każdej jednostki o nieznanej historii serwisowej, pełne testy na stanowisku, w tym uruchomienie bez obciążenia i weryfikacja sygnału enkodera, są minimalnym standardem przed ponownym wprowadzeniem jej do eksploatacji produkcyjnej.
