A06B-0075-B203 Serwosilnik AC Fanuc A06B0075B203 AO6B-OO75-B2O3

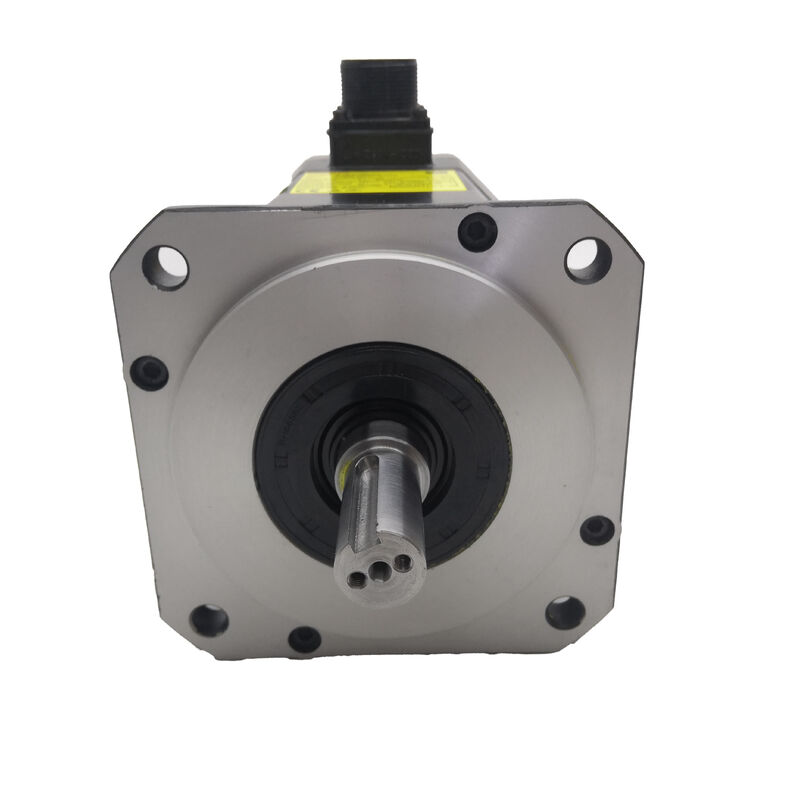

Fanuc A06B-0075-B203 | Seria Beta iS AC Servo Silnik BiS 8/3000 — 1,2 kW, Prosty Wał

Numer części: A06B-0075-B203

Seria: Seria Beta iS (BiS) AC Servo Silnik

Model: BiS 8 / 3000

Stan: Nowy / Odnowiony / Dostępna wymiana

Przegląd

Silnik Fanuc A06B-0075-B203 to kompaktowy, szybki silnik serwo AC z serii Beta iS firmy Fanuc — BiS 8/3000, lekki silnik przeznaczony do zastosowań osi CNC, gdzie liczy się precyzyjne pozycjonowanie, szybka odpowiedź dynamiczna i niewielkie wymiary.

Generując ciągle 1,2 kW z momentem zablokowania 7 Nm i maksymalną prędkością 3000 obr./min, jest to silnik skalibrowany do lżejszego końca spektrum napędów osi — osie wtórne, napędy pozycjonujące osi pomocniczych i tego rodzaju pomocnicze funkcje CNC, gdzie kompaktowy, dobrze zintegrowany serwo wykonuje swoją pracę cicho i niezawodnie przez długi okres eksploatacji.

Rodzina BiS była praktyczną odpowiedzią firmy Fanuc na realne pytanie branży: jak zapewnić producentom obrabiarek nowoczesny, cyfrowo zintegrowany silnik serwo, który działa konsekwentnie bez kosztów serii Alpha iS dla każdej osi maszyny?

W przypadku osi o mniejszym obciążeniu, dla których zakres momentu obrotowego i prędkości BiS 8/3000 jest odpowiedni, odpowiedź jest prosta. Ten silnik znalazł zastosowanie w szerokiej gamie tokarek CNC, małych centrów obróbczych pionowych i wieloosiowych maszyn produkcyjnych, gdzie wymagania napędu są dobrze zdefiniowane, a dostępna przestrzeń montażowa jest ograniczona.

Kluczowe specyfikacje

Kompaktowa obudowa, wydajny

Liczba 8 w oznaczeniu modelu BiS 8/3000 umieszcza ten silnik na niższym końcu zakresu momentu obrotowego Beta iS. Nie jest to ograniczenie — to specyfikacja. Silnik dopasowany do obciążenia działa wydajniej, generuje mniej ciepła i działa dłużej niż nadmiernie duża jednostka pracująca znacznie poniżej swojej mocy znamionowej.

Moment zablokowania 7 Nm i moc ciągła 1,2 kW są odpowiednio dopasowane do skoku śruby kulowej i obciążeń bezwładnościowych typowych dla kompaktowych konfiguracji osi CNC, a maksymalna prędkość 3000 obr./min zapewnia rzeczywistą elastyczność w zakresie wymagań dotyczących pozycjonowania i posuwów skrawania.

Przy częstotliwości znamionowej 133 Hz system napędowy generuje warunki elektryczne potrzebne silnikowi do osiągnięcia pułapu 3000 obr./min z czystym dostarczaniem momentu obrotowego.

Częstotliwość ta jest generowana wewnętrznie przez wzmacniacz serwo z zasilania wejściowego 200–230 V AC — przyłącze sieciowe ma standardowe napięcie przemysłowe, a napęd obsługuje konwersję częstotliwości w sposób przejrzysty.

Prąd znamionowy 4,9 A jest niewielki w porównaniu do większych rozmiarów obudowy BiS, co oznacza, że wymagania prądowe modułu wzmacniacza są odpowiednio niskie — praktyczny punkt, gdy przestrzeń szafy sterowniczej lub infrastruktura elektryczna jest czynnikiem decydującym.

Gdzie ten silnik jest używany

A06B-0075-B203 najczęściej pojawia się w lżejszych napędach osi małych tokarek CNC, kompaktowych centrów obróbczych pionowych, wiertarek współrzędnościowych i urządzeń EDM drutowych, gdzie obciążenia osi są stałe i mieszczą się w granicach mocy ciągłej silnika.

Pojawia się również na osiach pomocniczych większych maszyn — stołach obrotowych czwartej osi, napędach osi Z podrzecznika lub pozycjonowaniu konika — gdzie wymagania mechaniczne są niewielkie, ale nadal wymagana jest precyzyjna kontrola serwo.

Biorąc pod uwagę szeroką kompatybilność serii BiS z cyfrowymi wzmacniaczami serwo firmy Fanuc i wieloma generacjami sterowników CNC, ten silnik pojawia się również w projektach modernizacji, gdzie starszy napęd osi musi zostać doprowadzony do aktualnych standardów sprzężenia zwrotnego i napędu bez pełnej wymiany sterownika.

BiS 8/3000 jest praktycznym wyborem w tych scenariuszach, gdy obciążenie osi mieści się w zakresie.

Kompatybilność napędu i sterowania

A06B-0075-B203 jest kompatybilny z modułami cyfrowych wzmacniaczy serwo serii Fanuc Beta i integruje się z szeroką gamą platform sterowania CNC Fanuc — w tym z rodzinami Series 0i-Mate, 0i, 16i, 18i i 21i.

Wzmacniacz serwo musi być sparametryzowany z odpowiednim kodem typu silnika dla BiS 8/3000 przed uruchomieniem osi pod obciążeniem. Prawidłowe ustawienie parametru typu silnika jest ważne: nieprawidłowe ustawienie powoduje zachowanie pętli prędkości, które waha się od nieznacznie obniżonej wydajności do całkowitej niestabilności, w zależności od tego, jak bardzo parametr odbiega od rzeczywistej specyfikacji silnika.

W przypadku maszyn, które przeszły modernizację sterowania lub napędu od czasu produkcji, należy sprawdzić, czy istniejący wzmacniacz serwo obsługuje interfejs enkodera serii BiS. Wcześniejsze analogowe generacje napędów mogą nie być bezpośrednio kompatybilne i mogą wymagać zmiany interfejsu wraz z silnikiem.

Enkoder i sprzężenie zwrotne

Sufiks B203 oznacza, że ten wariant wykorzystuje enkoder serii Fanuc BiA 128 — enkoder szeregowy z możliwością absolutnego pozycjonowania, który obsługuje sprzężenie zwrotne pozycji o wysokiej rozdzielczości.

W zależności od konkretnego napędu i konfiguracji sterowania, z którym jest sparowany, ten enkoder obsługuje zarówno tryby sprzężenia zwrotnego absolutnego, jak i przyrostowego, co zapewnia elastyczność tego silnika w różnych generacjach sterowników Fanuc z różnym przetwarzaniem sprzężenia zwrotnego.

Podobnie jak w przypadku wszystkich zamiennych silników serwo, specyfikacja enkodera w jednostce zamiennej musi odpowiadać oryginałowi. Instalacja silnika z innym typem enkodera — nawet w tej samej klasie obudowy BiS — może wpłynąć na zachowanie absolutnego utrzymania pozycji, sekwencje zerowania, a w niektórych przypadkach na zdolność napędu do prawidłowego rozpoznania silnika przy uruchomieniu.

Uwagi dotyczące pozyskiwania i stanu

A06B-0075-B203 jest aktywnie handlowany na rynku odnowionych i używanych silników serwo. Oceniając używaną jednostkę, dokładnie sprawdź złącze enkodera — jest to statystycznie najczęstszy punkt awarii silników serii BiS z długą historią serwisową, a korozja styków lub uszkodzenie kabla przy wyjściu jest łatwe do przeoczenia wizualnie, ale spowoduje przerywane błędy pozycji, które są frustrujące do zdiagnozowania na maszynie.

Zmierz rezystancję uzwojeń trójfazowych pod kątem równowagi, sprawdź rezystancję izolacji do ziemi i obróć wał ręcznie, aby potwierdzić stan łożysk. Czysta, lekko używana jednostka od renomowanego dostawcy powinna dobrze wypaść we wszystkich tych kontrolach i płynnie działać na stanowisku testowym przed instalacją.

FAQ

P1: Z jakim napędem serwo i sterowaniem CNC współpracuje A06B-0075-B203?

Ten silnik jest przeznaczony do współpracy z modułami cyfrowych wzmacniaczy serwo serii Fanuc Beta. Jest kompatybilny z platformami sterowania CNC Fanuc, w tym z rodzinami 0i-Mate, 0i, 16i, 18i i 21i. Przed uruchomieniem parametr typu silnika wzmacniacza serwo musi być ustawiony tak, aby odpowiadał specyfikacji BiS 8/3000.

Nieprawidłowy kod typu silnika jest jednym z najczęstszych źródeł niestabilności osi po wymianie silnika i zawsze powinien być weryfikowany przed pierwszym ruchem osi.

P2: Co oznacza wartość momentu zablokowania 7 Nm dla wyboru osi?

Moment zablokowania to maksymalny moment obrotowy silnika przy zerowej prędkości — szczytowa siła dostępna do przyspieszania osi od spoczynku i do utrzymania pozycji przy obciążeniu zewnętrznym. Różni się od momentu obrotowego znamionowego ciągłego, który odzwierciedla limit termiczny dla ciągłej pracy.

Przy wyborze silnika do osi, moment zablokowania określa, czy silnik jest w stanie przyspieszyć łączną bezwładność mechaniczną osi w wymaganym czasie cyklu. Dla osi, dla których BiS 8/3000 jest odpowiedni, 7 Nm jest wystarczające; dla cięższych obciążeń należy rozważyć silnik BiS o większej obudowie lub silnik Alpha iS.

P3: Czy 1,2 kW wystarczy do głównej osi obróbki CNC?

Zależy to od maszyny i osi. W kompaktowych tokarkach CNC i małych centrach obróbczych pionowych, gdzie masa ruchoma jest niewielka, a siły skrawania umiarkowane, 1,2 kW jest w pełni odpowiednie dla głównych napędów osi X i Z.

W większych maszynach z cięższymi suportami, stołami roboczymi lub wymagającymi agresywnego skrawania, silnik o większej mocy byłby odpowiednią specyfikacją. Dopasowanie silnika do rzeczywistego obciążenia osi — a nie po prostu użycie największego dostępnego silnika — jest prawidłowym podejściem inżynieryjnym.

P4: Jaka jest różnica między A06B-0075-B203 a innymi wariantami z serii A06B-0075?

Rodzina A06B-0075 dzieli tę samą obudowę silnika BiS 8 i podstawowe specyfikacje między wariantami. Sufiks (B103, B203, B303 itp.) zazwyczaj wskazuje na różnice w typie enkodera, konfiguracji hamulca lub specyfikacji wału.

Wariant B203 wykorzystuje określony typ enkodera i nie ma zintegrowanego hamulca. Przed porównaniem z innym sufiksem należy upewnić się, że typ enkodera, konfiguracja wału i stan hamulca odpowiadają wymaganiom maszyny — różnice funkcjonalne między wariantami sufiksów mogą powodować problemy z kompatybilnością, jeśli zostaną zastąpione bez weryfikacji.

P5: Które kroki inspekcji są najważniejsze dla używanego A06B-0075-B203?

Priorytetem jest złącze enkodera i wyjście kabla — zanieczyszczenie lub korozja w tym miejscu jest najczęstszą przyczyną błędów sprzężenia zwrotnego pozycji w używanych silnikach serii BiS. Następnie zmierz rezystancję uzwojeń trójfazowych pod kątem równowagi między wszystkimi fazami i sprawdź rezystancję izolacji do ziemi (zdrowy silnik powinien wykazywać odczyt znacznie powyżej 1 MΩ).

Obróć wał ręcznie, aby ocenić stan łożysk — szorstkość lub opór wskazują na zużycie łożysk. W przypadku każdej jednostki o nieznanej historii serwisowej, pełny test na stanowisku, w tym weryfikacja sygnału enkodera i uruchomienie bez obciążenia do 3000 obr./min, jest właściwym standardem przed ponowną instalacją w maszynie produkcyjnej.
