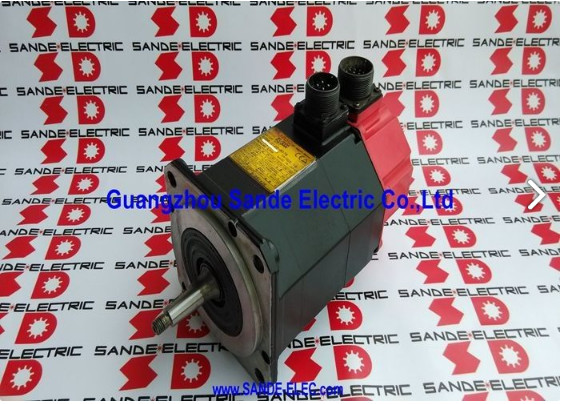

A06B-0128-B077 Serwo silnik Fanuc AC A06B0128B077 AO6B-OI28-BO77

Fanuc A06B-0128-B077 | Seria ALPHA AC Servo Motor A6/3000 — 1,4 kW, Stożkowy Wał, Enkoder I64, IP67

Numer części: A06B-0128-B077

Seria: ALPHA AC Servo Motor

Model: A6 / 3000

Status: Wycofany przez producenta — Dostępne odnowione i zapasy magazynowe

Stan: Odnowiony / Magazynowy

Przegląd

Silnik Fanuc A06B-0128-B077 to kompaktowy, szybki silnik serwo AC z serii ALPHA — model A6/3000 — z uznanej generacji silników Fanuc z czerwoną nasadką, która służyła przemysłowi obrabiarek CNC przez dziesięciolecia produktywnego codziennego użytkowania.

Przy mocy znamionowej 1,4 kW i momencie obrotowym przy zatrzymaniu 6 Nm, pracujący do 3000 obr./min na zasilaniu trójfazowym 114 V przy 200 Hz i pobierający prąd 7,5 A ciągłego, jest to celowo lekka rama silnika zbudowana dla osi pomocniczych i wtórnych napędów pozycjonujących małych i średnich obrabiarek CNC.

Dwie cechy fizyczne definiują ten wariant w rodzinie A6/3000: stożkowy wał i uszczelnienie IP67.

Stożkowy wał tworzy samocentrujące dopasowanie wciskowe z napędzanym elementem — wybór konstrukcyjny dokonany dla precyzji, powtarzalności i niezawodnego przenoszenia momentu obrotowego pod obciążeniem i profilem cyklu, dla których ten silnik został określony.

Fabryczne uszczelnienie IP67 przedłuża żywotność w środowiskach bogatych w chłodziwo, w których pracują silniki serwo obrabiarek, chroniąc wnęki łożysk i uzwojenie przed mgłą i kontaktem z płynami, które skracają żywotność obudów o niższej klasie ochrony.

Fanuc wycofał ten model z produkcji. Silniki ALPHA A6/3000 są dobrze reprezentowane na rynku odnowionych i magazynowych, a maszyny zbudowane wokół nich nadal pracują w warsztatach i zakładach, które nie mają natychmiastowego powodu do wycofania sprzętu, który nadal niezawodnie produkuje części.

Kluczowe specyfikacje

Gdzie A6/3000 pasuje do gamy ALPHA

Oznaczenie A6 oznacza ten silnik na niższym końcu momentu obrotowego rodziny ALPHA średniej wielkości — 6 Nm momentu obrotowego przy zatrzymaniu w porównaniu do 12 Nm silników AC12 i rodziny AC22 22 Nm. Sufit 3000 obr./min umieszcza go na wyższym końcu prędkości w swojej klasie momentu obrotowego.

Ta kombinacja definiuje niszę aplikacyjną: szybkie napędy pozycjonujące o lekkim obciążeniu, gdzie czas cyklu przy umiarkowanych obciążeniach mechanicznych ma większe znaczenie niż ciągła siła wyjściowa.

Na obrabiarkach, którym służył ten silnik, A6/3000 zazwyczaj obsługiwał osie pomocnicze — czwarte stoły obrotowe w małych centrach obróbczych, pozycjonowanie koników w kompaktowych tokarkach, napędy indeksowania magazynów narzędzi i wtórne funkcje pozycjonowania, gdzie oś serwo porusza stosunkowo lekki mechanizm szybko i dokładnie na podstawie wysokiego cyklu.

Oznaczenie 3000 obr./min, w połączeniu z odpowiednią śrubą kulową lub przekładnią, zapewnia prędkość ruchu potrzebną w tych zastosowaniach bez konieczności stosowania większej, cięższej ramy silnika.

Częstotliwość elektryczna 200 Hz odzwierciedla wysoką prędkość konstrukcyjną tego silnika.

Wzmacniacz serwo ALPHA generuje tę częstotliwość ze standardowego zasilania sieciowego 200–230 VAC, wytwarzając napięcie robocze silnika 114 V poprzez wewnętrzną magistralę DC i stopień falownika. Jest to przezroczyste dla instalacji maszyny — odpowiednie połączenie w szafie sterowniczej to standardowe zasilanie AC, a nie częstotliwość silnika 200 Hz.

Stożkowy Wał — Precyzyjne Dopasowanie Z Projektu

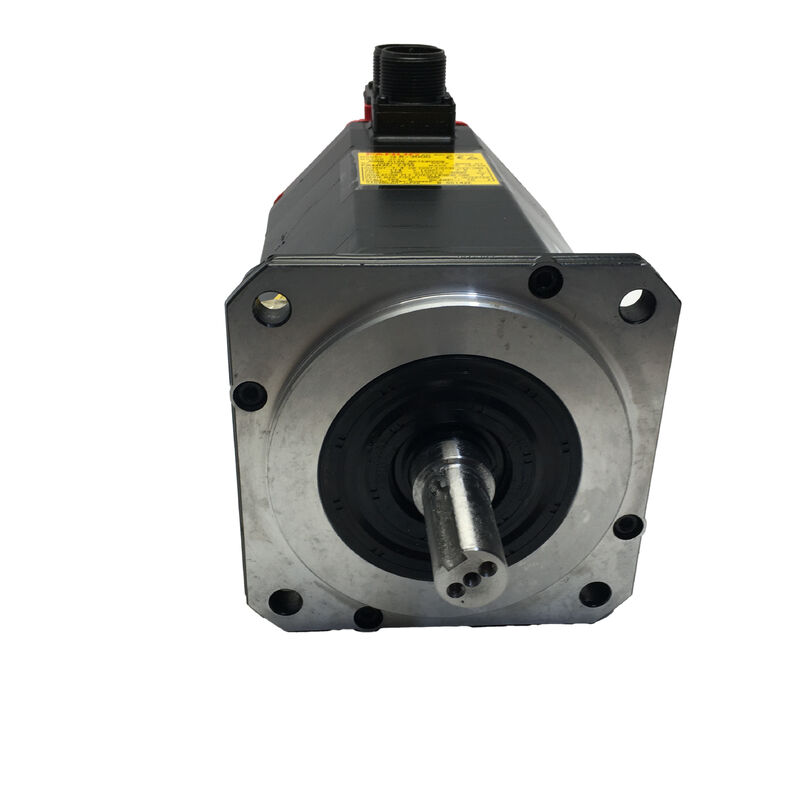

Stożkowy wał jest definiującą cechą mechaniczną A06B-0128-B077 i odróżnia ten wariant od wersji z prostym wałem w tej samej rodzinie A6/3000.

Precyzyjnie szlifowany stożkowy profil wału zazębia się z dopasowanym stożkowym otworem w piaście sprzęgła, kole pasowym lub napędzanym elemencie, tworząc samocentrujące dopasowanie wciskowe, które pozycjonuje napędzany element współosiowo z osią wału, nie polegając wyłącznie na wpustach lub sile zacisku.

Dopasowanie jest uzupełnione przez wpust wyfrezowany w stożku — wpust zapewnia pozytywne zazębienie obrotowe, które zapobiega obracaniu się piasty na stożku pod obciążeniami udarowymi lub zmianami kierunku, podczas gdy geometria stożka zapewnia, że piasta osadza się współosiowo za każdym razem, gdy jest instalowana.

Ta kombinacja jest typowa dla osi precyzyjnych, gdzie bicie wału wpłynęłoby na dokładność pozycjonowania lub jakość wykończenia powierzchni, oraz dla napędów, gdzie profil momentu obrotowego obejmuje częste zmiany kierunku, których proste sprzęgła wału mogą nie wytrzymać konsekwentnie przez długie okresy serwisowania.

Praktyczną konsekwencją w czasie wymiany jest to, że napędzany element — cokolwiek jest zamontowane na stożku — musi być usunięty za pomocą odpowiedniego ściągacza do stożków, a nie wybijany narzędziami udarowymi. Zarysowanie powierzchni stożka podczas usuwania pogarsza geometrię dopasowania wciskowego przy ponownej instalacji, co powoduje bicie wału, które objawia się wibracjami lub błędem pozycjonowania osi podczas pracy.

Jest to wynik naprawy, któremu zapobiegłyby odpowiednie narzędzia i procedury, i jest to jedno z najczęstszych ustaleń w silnikach A6/3000 zwracanych do serwisu po konserwacji w terenie.

Enkoder Impulsowy I64 — Sprzężenie Zwrotne Przyrostowe

I64 to przyrostowy enkoder Fanuc o rozdzielczości 64 000 impulsów na obrót, zintegrowany z tyłu obudowy silnika. Dostarcza sygnały sprzężenia zwrotnego pozycji i prędkości, których wzmacniacz serwo ALPHA używa do zamknięcia pętli sterowania w celu dokładnego pozycjonowania osi i regulacji prędkości posuwu.

Przy 3000 obr./min enkoder generuje 3,2 miliona impulsów na sekundę — gęstość sprzężenia zwrotnego, która zapewnia płynną kontrolę prędkości i precyzyjną dokładność punktu końcowego pozycji w całym zakresie prędkości silnika.

Działanie przyrostowe oznacza, że absolutna pozycja osi jest ponownie ustalana poprzez sekwencję homowania przy każdym uruchomieniu maszyny.

CNC przesuwa oś do jej pozycji referencyjnej, odczytuje impuls znacznika enkodera, a licznik pozycji jest ustawiany od tego odniesienia przez resztę zmiany roboczej. W przypadku osi pomocniczych i wtórnych, którym ten silnik zazwyczaj służy, homowanie jest krótką i rutynową częścią sekwencji uruchamiania.

W silnikach z długą historią serwisową, złącze enkodera i jego wyjście kablowe są statystycznie najbardziej narażonymi elementami.

Jakość połączenia pogarsza się powoli — z powodu wilgoci, cykli termicznych w środowisku szafy sterowniczej lub kontaktu fizycznego podczas poprzedniej konserwacji — a wynikające z tego przerywane wyjście enkodera może zająć czas na zidentyfikowanie, gdy usterka nie powoduje spójnego wzorca alarmu.

Uszczelnienie IP67

Klasa IP67 w A06B-0128-B077 jest standardem fabrycznym — nie jest to dodatek z rynku wtórnego. Obudowa silnika, uszczelnienie wału, wejścia kablowe i korpus enkodera są zbudowane i certyfikowane jako zespół IP67, przystosowany do tymczasowego zanurzenia do jednego metra przez 30 minut.

W środowisku obrabiarek, IP67 oznacza, że silnik jest niezawodnie chroniony przed rozpryskami chłodziwa, gromadzeniem się mgły i bezpośrednim kontaktem z płynami podczas operacji cięcia, ładowania detalu i rutynowego czyszczenia maszyny.

W klasie mocy A6/3000 silnik jest zazwyczaj instalowany w pozycjach bliżej strefy cięcia niż większe silniki osiowe — stoły obrotowe, zmieniacze narzędzi i podobne kompaktowe mechanizmy często znajdują się w obszarach o większym narażeniu na chłodziwo w stosunku do ich rozmiaru.

Dlatego klasa IP67 w silniku tego rozmiaru nie jest konserwatywnym nadmiernym specyfikowaniem — jest to odpowiednie dopasowanie do rzeczywistości środowiskowej, w której faktycznie pracuje A6/3000.

Kompatybilność napędu i sterowania

A06B-0128-B077 jest kompatybilny z modułami wzmacniaczy serwo Fanuc ALPHA serii SVM. Z dokumentacji parowania wzmacniaczy GE Fanuc, seria silników A06B-0128 (która obejmuje B077) jest parowana z klasami wzmacniaczy SVM1-80 i SVU1-80.

Integruje się z platformami sterowania CNC Fanuc, które były standardem w okresie produkcji tego silnika — Seria 0, 0i, 15, 16, 18 i 21. Wzmacniacz serwo musi być sparametryzowany kodem typu silnika dla A6/3000 przed uruchomieniem osi.

FAQ

P1: Co to jest stożkowy wał w tym silniku i dlaczego jest ważny przy instalacji i wymianie?

Stożkowy wał to precyzyjnie szlifowany stożkowy profil wału, który tworzy samocentrujące dopasowanie wciskowe z napędzanym elementem. Pozycjonuje piastę sprzęgła lub koło pasowe współosiowo, nie polegając wyłącznie na zacisku wału, a zintegrowany wpust zapewnia pozytywne zazębienie obrotowe.

W czasie wymiany, napędzany element musi być usunięty za pomocą odpowiedniego ściągacza do stożków — nie narzędziami udarowymi — aby uniknąć zarysowania powierzchni stożka. Zarysowany stożek powoduje bicie wału, które powoduje wibracje i błędy pozycjonowania w eksploatacji. Sprawdź, czy zamienny silnik ma tę samą specyfikację stożkowego wału przed złożeniem zamówienia.

P2: Jaki wzmacniacz serwo powinien być sparowany z A06B-0128-B077?

Seria ALPHA A6/3000 wymaga modułu wzmacniacza serwo ALPHA serii SVM lub SVU z klasy SVM1-80 lub SVU1-80, sparowanego ze sterownikami CNC Fanuc, w tym Seria 0, 0i, 15, 16, 18 i 21. Napęd serwo musi być sparametryzowany kodem typu silnika dla A6/3000 przed uruchomieniem osi pod obciążeniem.

Nieprawidłowy parametr typu silnika wpływa na strojenie pętli prędkości, ograniczenia prądowe i skalowanie prędkości — wszystko to musi być poprawne przed pierwszym cyklem produkcyjnym.

P3: Silnik jest wycofany z produkcji — czy można go zastąpić obecnym silnikiem Fanuc?

Zamiana międzygeneracyjna jest technicznie możliwa, ale wymaga więcej niż tylko wymiany silnika. Wymiary montażowe, geometria wału, wyprowadzenia pinów złącza i interfejs enkodera różnią się między rodzinami silników ALPHA i obecnej generacji.

Wzmacniacz serwo zazwyczaj musi być wymieniony lub skonfigurowany wraz z silnikiem. W przypadku jednego uszkodzonego silnika w nadal działającej maszynie, pozyskanie odnowionego A06B-0128-B077 i przywrócenie osi do oryginalnej specyfikacji jest zazwyczaj szybszą ścieżką powrotu do produkcji o niższym ryzyku.

P4: Jaka jest różnica między wariantami B077 i B177 w rodzinie A6/3000?

Zarówno B077, jak i B177 mają tę samą moc wyjściową 1,4 kW, moment obrotowy przy zatrzymaniu 6 Nm, specyfikację elektryczną 114 V / 200 Hz / 7,5 A, stożkowy wał, enkoder I64 i uszczelnienie IP67. Jedyna różnica to hamulec: B077 nie ma zintegrowanego hamulca, podczas gdy B177 posiada hamulec elektromagnetyczny sprężynowy.

Wariant z hamulcem jest używany tam, gdzie wymagane jest utrzymanie pozycji mechanicznej, gdy serwo jest nieaktywne — zazwyczaj osie pionowe lub mechanizmy obciążone grawitacyjnie. W przypadku osi poziomych, gdzie napęd serwo zapewnia utrzymanie pozycji poprzez aktywny moment obrotowy, wariant B077 bez hamulca jest prawidłową specyfikacją.

P5: Jakie kontrole są najważniejsze przy ocenie używanego A06B-0128-B077?

Zacznij od powierzchni stożkowego wału — dokładnie sprawdź pod kątem śladów tarcia, zarysowań lub uszkodzeń udarowych spowodowanych poprzednim niewłaściwym usunięciem. Uszkodzenie powierzchni stożka pogarsza dopasowanie wciskowe i nie można go naprawić w terenie bez specjalistycznego szlifowania wału.

Następnie sprawdź złącze enkodera I64 pod kątem skorodowanych lub zgiętych pinów, a wyjście kabla pod kątem przetarć lub uszkodzeń. Zmierz rezystancję uzwojenia trójfazowego pod kątem równowagi i zweryfikuj rezystancję izolacji do ziemi. Obróć wał ręcznie, aby ocenić stan łożysk.

Uruchomienie na stanowisku testowym do 3000 obr./min z weryfikacją wyjścia enkodera na napędzie Fanuc ALPHA jest prawidłową ostateczną kontrolą przed powrotem silnika na oś produkcyjną.
