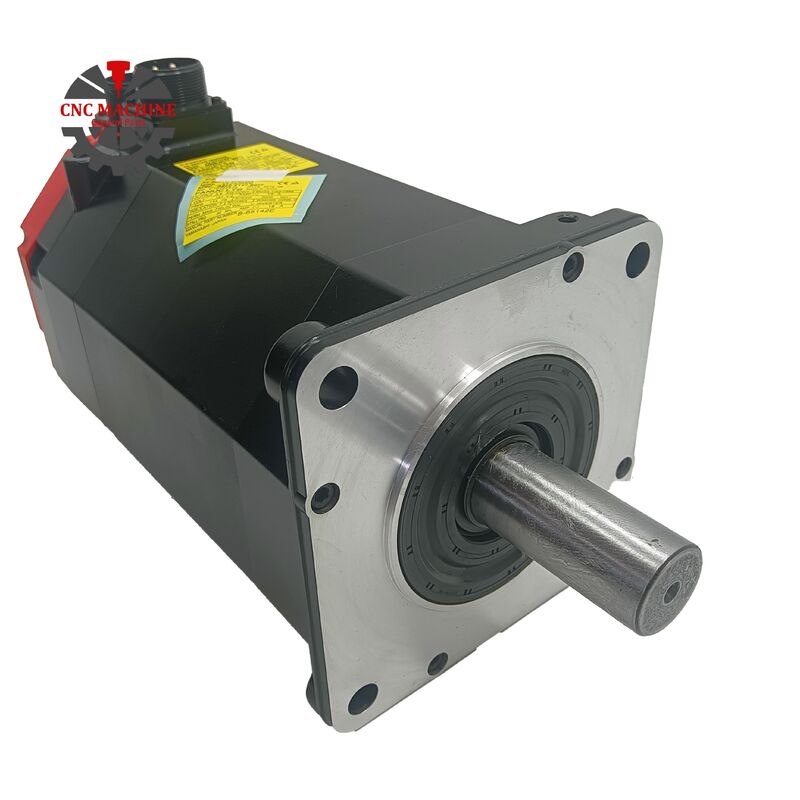

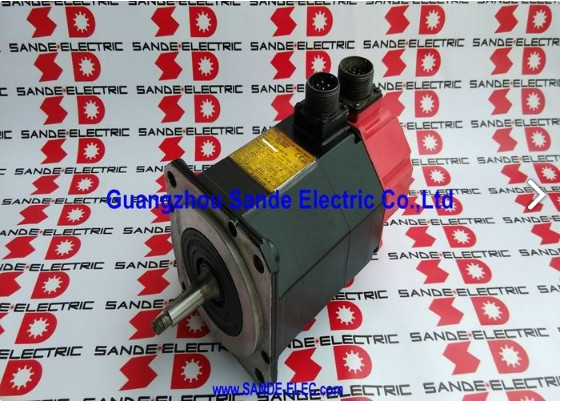

A06B-0142-B077 Fanuc serwomotor AC A06B0142B077 AO6B-OI42-BO77

Fanuc A06B-0142-B077 | Seria ALPHA AC Serwo Silnik α12/2000 — 2,1kW, Stożkowy Wał, IP65, αi64 Enkoder

Numer części: A06B-0142-B077

Seria: Serwo Silnik AC ALPHA

Model: α12 / 2000

Stan: Nowy / Odnowiony

Przegląd

Silnik Fanuc A06B-0142-B077 to silnik serwo AC o mocy 2,1 kW z serii ALPHA firmy Fanuc — model α12/2000, pracujący do 2000 obr./min z momentem rozruchowym 12 Nm, z enkoderem inkrementalnym αi64 i stożkowym wałem wyjściowym.

Ważący 18 kg i posiadający stopień ochrony IP65, silnik ten jest przeznaczony do średniego zakresu wymagań osi posuwu w małych i średnich obrabiarkach CNC: wystarczająco mocny, aby poradzić sobie ze znacznymi obciążeniami skrawania i bezwładnością osi bez wahania napędu, wystarczająco kompaktowy, aby zmieścić się w obudowie mechanicznej maszyn, do których został zaprojektowany.

W rodzinie ALPHA AC12, stożkowy wał jest definiującym mechanicznym wyróżnikiem tego wariantu.

Podczas gdy wersje z prostym wałem wykorzystują transmisję momentu obrotowego za pomocą sprzęgła, obrobiony stożkowy wał A06B-0142-B077 tworzy samocentrujące dopasowanie wciskowe z elementem napędowym — wybór geometrii dokonany celowo dla zastosowań, w których koncentryczność wału, powtarzalność montażu i odporność na odwrócenia momentu obrotowego są priorytetami instalacyjnymi.

W obrabiarkach, które specyfikują ten silnik, układ napędowy wokół niego jest zaprojektowany pod kątem stożka — i to kształtuje zarówno proces instalacji, jak i wymiany.

Prąd znamionowy RMS 8,8 A, napięcie 186 V, częstotliwość 133 Hz oraz rozdzielczość sprzężenia zwrotnego enkodera αi64 wynosząca 64 000 impulsów na obrót uzupełniają silnik, który solidnie plasuje się w praktycznym zakresie pracy serwowzmacniaczy Fanuc ALPHA w całym pokoleniu sterowników CNC, które są nadal w codziennym użyciu produkcyjnym.

Kluczowe specyfikacje

Model α12/2000 w hierarchii silników ALPHA

Oznaczenie AC12 umieszcza ten silnik w klasie momentu obrotowego 12 Nm rodziny ALPHA — o jeden poziom wyżej niż silniki AC3 i AC6 na lżejszych osiach i poniżej ram AC22 i większych, używanych na cięższych suwakach maszyn i stołach obrotowych.

Przy 2000 obr./min i mocy 2,1 kW, model α12/2000 został zaprojektowany do osi wymagających kontrolowanego wyjścia siły w zakresie prędkości roboczych: rodzaju stałej dokładności posuwu pod obciążeniem skrawania, która definiuje produktywne obrabianie CNC.

W centrach tokarskich, pionowych centrach obróbczych i maszynach wieloosiowych z okresu aktywnej produkcji tego silnika, osie X i Z były typowymi pozycjami dla modelu α12/2000.

Moment rozruchowy 12 Nm przekłada się na znaczący ciąg liniowy przy typowych wartościach skoku śruby kulowej, utrzymując zaprogramowane prędkości posuwu bez spadku prędkości podczas cięższych przejść. Granica 2000 obr./min pasuje do konfiguracji ze śrubą kulową połączoną bezpośrednio, gdzie zarówno szybkie posuwy, jak i posuwy skrawania mieszczą się w zakresie prędkości roboczych silnika.

Waga 18 kg odzwierciedla fizyczny rozmiar silnika — znacznie cięższy niż kompaktowe jednostki AC3 i AC6, i odpowiedni do interfejsu mechanicznego, z którym się łączy.

Konstrukcja mocowania silnika i sprzęgła w maszynach wykorzystujących A06B-0142-B077 jest odpowiednio dobrana, co warto mieć na uwadze, gdy wymiana musi być przeprowadzona przez kogoś, kto nie ma doświadczenia w obsłudze silnika o tej masie.

Stożkowy Wał — Dopasowanie, Funkcja i Rzeczywistość Polowa

Stożkowy wał nie jest drugorzędnym zagadnieniem w tym silniku — jest to cecha, która definiuje instalację mechaniczną od sprzęgła do wewnątrz.

Precyzyjnie obrobiony profil stożkowy wału zazębia się z pasującym otworem stożkowym w elemencie napędzanym, a dopasowanie wciskowe uzyskane przez ściągnięcie obu elementów tworzy samocentrujące, koncentryczne połączenie, które przenosi moment obrotowy bez polegania wyłącznie na sile docisku lub wpustach.

W zastosowaniach, gdzie bicie wału musi być zminimalizowane — gdzie wibracje od ekscentrycznego wału wpływają na wykończenie powierzchni, dokładność osi lub żywotność komponentów — dopasowanie stożkowe konsekwentnie przewyższa proste układy mocowania wału w dłuższej perspektywie.

W maszynach zbudowanych wokół tego silnika, stożkowy wał został wybrany właśnie dlatego, że lepiej znosi łączone obciążenia obrotowe, promieniowe i osiowe, które oś posuwu CNC generuje w rzeczywistych warunkach skrawania.

Praktyczną konsekwencją stożkowego wału w czasie wymiany jest to, że element napędzany — koło pasowe, piasta sprzęgła lub wejście przekładni — musi być prawidłowo usunięty za pomocą odpowiedniego ściągacza do łamania stożka, a nie narzędzi udarowych.

Zarysowane powierzchnie stożkowe spowodowane niewłaściwym usunięciem zmieniają geometrię dopasowania wciskowego i powodują bicie wału przy ponownym montażu. W przypadku silnika ważącego 18 kg, obsługa demontażu i ponownego montażu również wymaga planowania — sama waga stanowi wyzwanie mechaniczne, którego mniejszy silnik nie stwarza.

Enkoder αi64 — Sprzężenie zwrotne przy 64 000 imp./obr.

Model αi64 to inkrementalny enkoder o rozdzielczości 64 000 impulsów na obrót, zintegrowany z tyłu obudowy silnika. Zapewnia on sprzężenie zwrotne pozycji i prędkości, które serwowzmacniacz Fanuc ALPHA wykorzystuje do zamknięcia pętli sterowania zarówno prędkością, jak i pozycją, generując gęstość sygnału, która umożliwia dokładne konturowanie i precyzyjne punkty końcowe pozycji w całym zakresie prędkości silnika.

Działanie enkodera inkrementalnego oznacza, że maszyna ustala bezwzględną pozycję osi poprzez sekwencję homowania przy każdym uruchomieniu — sterowanie przesuwa oś do pozycji referencyjnej, resetuje licznik pozycji z impulsu indeksującego enkodera, a system CNC ma wtedy dokładną wiedzę o pozycji od tego momentu.

Jest to standardowa praktyka operacyjna dla sterowników CNC, z którymi sparowano to pokolenie silników, a niezawodność homowania zależy zarówno od stanu enkodera, jak i od mechanicznej powtarzalności przełącznika pozycji referencyjnej.

W używanych silnikach obudowa enkodera i złącze są elementami najbardziej narażonymi na zanieczyszczenia i uszkodzenia mechaniczne. Mgła chłodziwa, drobne cząstki metalu i akumulacja wibracji przez długie godziny pracy wpływają na niezawodność enkodera, zanim stanie się widoczne uszkodzenie uzwojenia lub łożyska.

Silnik z uszkodzonym enkoderem objawia się jako błąd pozycji, dryf osi lub alarm enkodera na napędzie — objawy, które mogą być błędnie zinterpretowane jako usterka napędu bez odpowiedniej diagnostyki. Stan enkodera powinien być zawsze oceniany jako część każdej oceny używanego A06B-0142-B077.

Uszczelnienie IP65 i Środowisko Pracy

IP65 zapewnia całkowitą ochronę przed pyłem i odporność na ukierunkowane strumienie wody pod niskim ciśnieniem z dowolnego kierunku. W środowiskach obrabiarek, do których montowano ten silnik — gdzie mgła chłodziwa, drobne wióry i czyszczenie sprężonym powietrzem są rutynowe — IP65 zapewnia odpowiednią długoterminową ochronę w pozycji napędu osi, gdy silnik nie znajduje się bezpośrednio w strumieniu chłodziwa.

Klasa izolacji F umożliwia ciągłą pracę w podwyższonych temperaturach uzwojenia w normalnym zakresie roboczym silnika, z zapasem termicznym powyżej temperatury otoczenia wynoszącej 40°C.

W silnikach, które przepracowały wiele godzin, test rezystancji izolacji podczas każdej inspekcji konserwacyjnej potwierdza, że izolacja uzwojenia pozostaje skuteczna i że nie została ona naruszona przez wilgoć ani zanieczyszczenia.

Kompatybilność Napędu i Sterowania

Model A06B-0142-B077 jest kompatybilny z serwowzmacniaczami Fanuc serii ALPHA oraz z platformami sterowania CNC Fanuc — w tym z rodzinami serii 0, 0i, 15, 16, 18 i 21 — które były standardowym wyposażeniem w okresie produkcji tego silnika. Serwowzmacniacz musi być skonfigurowany z odpowiednim kodem typu silnika dla modelu α12/2000, a interfejs enkodera αi64 musi być potwierdzony jako obsługiwany przez zainstalowany wariant wzmacniacza.

Prawidłowe ustawienia parametrów typu silnika określają wzmocnienie pętli prędkości, ograniczenia prądowe i skalowanie prędkości, które napęd stosuje do tego silnika.

Nieprawidłowy kod typu silnika powoduje reakcję osi, która może wahać się od powolnej pracy po niestabilność pętli prędkości, i jest jednym z najczęstszych źródeł problemów z uruchomieniem po wymianie silnika na taki sam.

Często zadawane pytania

P1: Czym stożkowy wał tego silnika różni się od wariantów z prostym wałem z rodziny α12/2000?

Stożkowy wał tworzy dopasowanie wciskowe między wałem silnika a pasującym elementem napędowym — samocentrujące, koncentryczne połączenie, które nie opiera się wyłącznie na sile docisku. Warianty z prostym wałem wykorzystują docisk sprzęgła do przenoszenia momentu obrotowego.

Stożek zapewnia lepszą koncentryczność i jest bardziej niezawodny pod wpływem długotrwałych obciążeń o wysokim momencie obrotowym i odwróceniach, ale wymaga odpowiednio wywierconego elementu pasującego i odpowiedniego narzędzia do łamania stożka do demontażu.

Maszyny zbudowane wokół wariantu ze stożkowym wałem mają pasujące elementy układu napędowego — zamontowanie silnika z prostym wałem w tej pozycji wymaga wymiany sprzęgła lub piasty.

P2: Jaki serwowzmacniacz jest kompatybilny z A06B-0142-B077?

Silnik jest przeznaczony do współpracy z serwowzmacniaczami Fanuc serii ALPHA — modułami SVM i SVU — i jest kompatybilny ze sterownikami CNC Fanuc, w tym z seriami 0, 0i, 15, 16, 18 i 21.

Wzmacniacz musi być dobrany do prądu znamionowego silnika 8,8 A i skonfigurowany z kodem typu silnika dla modelu α12/2000. Przed zainstalowaniem silnika zamiennego należy upewnić się, że wzmacniacz obsługuje interfejs enkodera inkrementalnego αi64.

P3: Jaki jest praktyczny wpływ enkodera αi64 o rozdzielczości 64 000 imp./obr. na wydajność osi?

Wyższa rozdzielczość enkodera pozwala pętlom prędkości i pozycji serwonapędu pracować z drobniejszymi przyrostami danych, co zapewnia płynniejszy ruch przy niskich prędkościach, dokładniejsze punkty końcowe pozycjonowania i lepsze tłumienie zakłóceń podczas skrawania.

Przy maksymalnej prędkości 2000 obr./min, 64 000 imp./obr. zapewnia napędowi dobrą szerokość pasma sprzężenia zwrotnego prędkości w całym zakresie prędkości roboczych. Enkoder jest inkrementalny — bezwzględna pozycja osi jest ustalana poprzez sekwencję homowania przy uruchomieniu, a nie zachowywana po cyklach zasilania.

P4: Ten silnik waży 18 kg — co należy wziąć pod uwagę podczas demontażu i ponownego montażu?

Waga wymaga odpowiedniego podparcia mechanicznego podczas demontażu i montażu. Silnik powinien być podparty na wózku lub podnośniku przed odłączeniem układu napędowego — próba utrzymania 18 kg silnika podczas odkręcania sprzęgła stożkowego i śrub mocujących stwarza ryzyko obsługi.

Stożek musi być odłączony za pomocą odpowiedniego ściągacza, a nie narzędzi udarowych. Przy ponownym montażu, dopasowanie stożkowe powinno być równomiernie ściągnięte do odpowiedniej głębokości zazębienia, zanim silnik zostanie w pełni dokręcony do swojego kołnierza mocującego.

P5: Jakie są najważniejsze kontrole przy ocenie używanego A06B-0142-B077?

Zacznij od powierzchni stożkowego wału — sprawdź pod kątem śladów tarcia, zarysowań lub uszkodzeń udarowych spowodowanych niewłaściwym poprzednim demontażem. Wszelkie uszkodzenia powierzchni wpływają na geometrię dopasowania wciskowego przy ponownym montażu. Następnie sprawdź rezystancję uzwojenia trójfazowego pod kątem równowagi między fazami i zmierz rezystancję izolacji do ziemi.

Obróć wał ręcznie, aby ocenić stan łożysk. Sprawdź złącze enkodera αi64 pod kątem korozji i wyjście kabla pod kątem uszkodzeń.

Pełny test na stanowisku, w tym weryfikacja sygnału enkodera i uruchomienie bez obciążenia do prędkości znamionowej, jest prawidłowym standardem przed zwróceniem jakiejkolwiek używanej jednostki do osi produkcyjnej.
