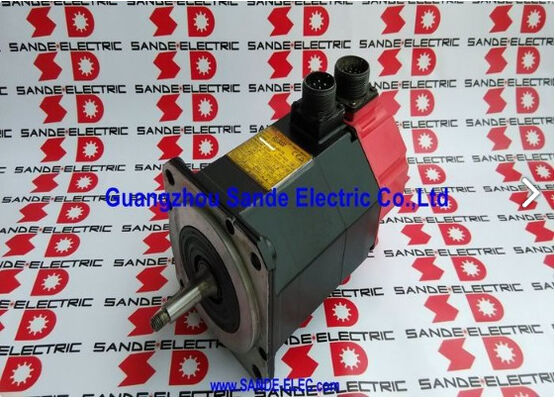

Fanuc A06B-0142-B177 | Seria ALPHA AC Serwo-silnik α12/2000 — 2,1 kW, Enkoder I64, Zintegrowany Hamulec

Numer części: A06B-0142-B177

Seria: Serwo-silnik AC ALPHA

Model: α12 / 2000

Konfiguracja: Zintegrowany hamulec elektromagnetyczny, enkoder inkrementalny I64

Pochodzenie: Japonia

Stan: Odnowiony / Dostępna wymiana

Przegląd

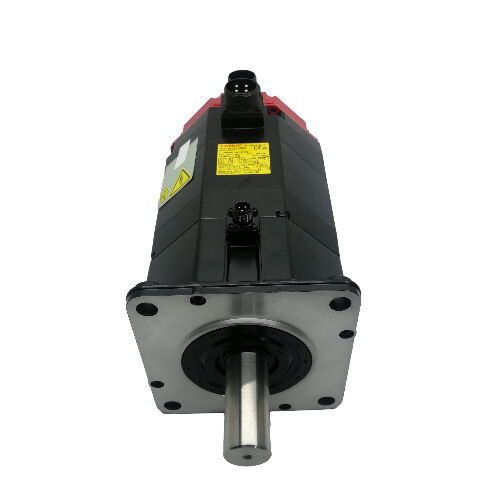

Silnik Fanuc A06B-0142-B177 to silnik serwo AC o mocy 2,1 kW z serii ALPHA firmy Fanuc — model α12/2000 w wersji z hamulcem.

Dzieląc tę samą ramę, moc wyjściową i parametry elektryczne co standardowa rodzina α12/2000, ten wariant dodaje zintegrowany elektromagnetyczny hamulec postojowy i jest sparowany z enkoderem inkrementalnym I64 do sprzężenia zwrotnego pozycji i prędkości w pętli zamkniętej.

Połączenie klasy momentu obrotowego 12 Nm, prędkości roboczej 2000 obr./min i dodatkowej możliwości mechanicznego blokowania sprawia, że jest to właściwa specyfikacja dla zastosowań α12/2000, w których oś nie może się poruszać, gdy serwo jest nieaktywne.

Przy napięciu 186 V, 133 Hz, 7,4 A zasilania trójfazowego, silnik ten pracuje w zakresie roboczym serwowzmacniaczy Fanuc z serii ALPHA w całym zakresie platform sterowania CNC, które były aktualne w okresie produkcji generacji ALPHA.

Architektura sprzężenia zwrotnego inkrementalnego enkodera I64 jest kompatybilna ze standardowym podejściem do odniesienia pozycji opartym na homingu, stosowanym w tych systemach sterowania — ugruntowanym, dobrze zrozumianym i niezawodnym przez dziesięciolecia produkcji obrabiarek.

A06B-0142-B177 jest dostarczany jako jednostka odnowiona — ważna i uzasadniona ścieżka pozyskiwania dla tej klasy silników, która poprzedza serię ALPHA i firmy Fanuc i nie jest już w bieżącej produkcji fabrycznej.

Kluczowe specyfikacje

Dlaczego istnieje wariant z hamulcem — i kiedy ma to znaczenie

Różnica między A06B-0142-B177 a standardowymi wariantami α12/2000 bez hamulca polega na jednej kluczowej możliwości: mechaniczne blokowanie pozycji bez aktywnego momentu obrotowego serwo. Zintegrowany hamulec jest sprężynowy i elektrycznie zwalniany — blokuje wał automatycznie, gdy obwód hamulca traci napięcie, niezależnie od tego, czy utrata jest zaplanowana (kontrolowane wyłączenie), niezaplanowana (awaria zasilania) czy wywołana zdarzeniem (alarm serwo, wyłącznik awaryjny).

Przywrócenie napięcia zasilania zwalnia hamulec i przywraca silnik do normalnej pracy serwo.

Takie zachowanie zabezpieczające przed awarią ma znaczenie w określonych konfiguracjach osi, które są wystarczająco powszechne w obrabiarkach CNC, aby wariant z hamulcem był często określany jako część.

Osie pionowe Z, które przenoszą ciężar głowicy wrzeciona lub narzędzi, opadają pod wpływem grawitacji w momencie usunięcia momentu obrotowego serwo — bez hamulca postojowego jedyną ochroną przed tym opadaniem jest zasilany system serwo, który nie jest dostępny podczas stanu alarmu lub przerwy w zasilaniu.

Ta sama logika dotyczy obrotowych osi B, które przenoszą obracający się stół roboczy, osi W w wytaczarkach poziomych i każdej osi, w której grawitacja lub mechanizmy sprężynowe tworzą siłę, której serwo normalnie przeciwdziała.

Na osiach poziomych, gdzie nie ma obciążenia grawitacyjnego w kierunku osi, hamulec nadal pełni funkcję — precyzyjnie blokuje pozycję podczas zatrzymania wieloosiowego maszyny, wymiany narzędzi i ładowania przedmiotu obrabianego, gdzie utrzymanie ostatniej zadanej pozycji w stosunku do wibracji i zakłóceń mechanicznych jest preferowane niż poleganie na aktywnej pętli pozycjonowania serwo.

Enkoder I64 — sprzężenie zwrotne inkrementalne dla sterowników generacji ALPHA

I64 to enkoder impulsowy inkrementalny zintegrowany z tyłu obudowy silnika. Generuje impulsy pozycji, które serwowzmacniacz Fanuc wykorzystuje do zamykania pętli sterowania prędkością i pozycją, z impulsem indeksu (znacznika) raz na obrót, używanym do ustalenia odniesienia absolutnego podczas homingu.

„64” odnosi się do charakterystyki liczby impulsów enkodera — 64 000 impulsów na obrót w standardowej konfiguracji I64 — zapewniając rozdzielczość danych pozycji, którą wzmacniacz wykorzystuje do dokładnego sterowania osią.

Działanie enkodera inkrementalnego oznacza, że maszyna musi wykonać sekwencję homingu po każdym włączeniu zasilania, aby ustalić absolutną pozycję osi.

CNC przesuwa każdą oś do jej wyłącznika referencyjnego, resetuje licznik pozycji z impulsu znacznika enkodera, a od tego momentu system ma dokładną wiedzę o pozycji.

Jest to standardowa praktyka dla sterowników Fanuc serii 0, 15, 16, 18 i 21, dla których zaprojektowano generację silników ALPHA, a sekwencja homingu jest programowana jako część rutyny uruchamiania maszyny.

W praktyce konserwacyjnej enkoder I64 jest elementem, który najprawdopodobniej spowoduje problemy w silniku z długą historią serwisową — zanieczyszczenie, degradacja złącza i kumulatywne zmęczenie wibracyjne wpływają na niezawodność enkodera, zanim typowo pojawią się awarie uzwojenia lub łożysk. Oceniając używany A06B-0142-B177, integralność sygnału wyjściowego enkodera jest priorytetowym sprawdzeniem, a nie czymś, o czym myśli się na końcu.

Obwód hamulca — okablowanie, blokady i uruchomienie

Hamulec działa na dedykowanym obwodzie zasilania, oddzielnym od okablowania zasilania silnika. Zasilanie 24 V DC jest standardowym napięciem dla cewki hamulca α12, pobieranym z zasilacza sterowania maszyny i przesyłanym przez wyjście sterowania hamulcem serwowzmacniacza.

Wzmacniacz zarządza czasem zwalniania hamulca jako części sekwencji włączania: hamulec wyłączony przed poleceniem ruchu osi, hamulec włączony przed wyłączeniem serwo.

Błędne połączenie blokady hamulca jest częstym błędem podczas uruchamiania, który powoduje charakterystyczne objawy — silnik próbujący poruszyć się przeciwko załączonemu hamulcowi generuje nadmierny prąd, który wyzwala alarmy usterki napędu, podczas gdy hamulec zwalniający z opóźnieniem powoduje błąd pozycji na początku pierwszego ruchu.

Oba są możliwe do naprawienia poprzez weryfikację napięcia zasilania hamulca, potwierdzenie, że okablowanie blokady jest zgodne z oczekiwaną konfiguracją obwodu serwowzmacniacza i sprawdzenie parametrów czasowych hamulca wzmacniacza.

W przypadku odnowionego silnika stan hamulca należy zweryfikować przed instalacją.

Hamulec musi mocno blokować wał po odłączeniu zasilania i czysto zwalniać po podaniu zasilania — jakiekolwiek tarcie, niepełne zwolnienie lub brak blokowania wału przeciwko momentowi ręcznemu wskazuje na hamulec wymagający uwagi przed ponownym uruchomieniem silnika.

ALPHA α12/2000 w kontekście produkcji

Klasa mocy i momentu obrotowego α12/2000 była dopasowana do wymagań osi posuwowych małych i średnich obrabiarek CNC — kategorii maszyn, która wyprodukowała większość zainstalowanej bazy serwo-silników Fanuc z serii ALPHA. W pionowych centrach obróbczych, tokarkach i platformach wieloosiowych tamtej epoki, osie X, Y i Z regularnie przenosiły silniki ALPHA klasy AC12.

Ich moc 12 Nm momentu obrotowego utrzymuje zaprogramowane prędkości posuwu przy realistycznych obciążeniach skrawania bez spadku prędkości, a 2000 obr./min zapewnia sufit prędkości, który pasuje do bezpośrednio sprzężonych i lekko przekładniowych śrub kulowych w typowych zakresach ruchu osi.

Ta generacja silników od dawna nie znajduje się w bieżącym katalogu produkcyjnym firmy Fanuc, ale maszyny, w których były zainstalowane, niekoniecznie osiągnęły koniec życia.

Dla zakładów utrzymujących te urządzenia w produkcji, A06B-0142-B177 jest częścią, która utrzymuje oś z hamulcem w ruchu — a odnowione jednostki od specjalistycznych dostawców, którzy prawidłowo testują, stanowią niezawodną ścieżkę pozyskiwania, gdy zapasy magazynowe się wyczerpią.

Pozyskiwanie odnowionych jednostek

Odnowione silniki z serii ALPHA od kompetentnych dostawców przechodzą zdefiniowany proces inspekcji i testowania: testy rezystancji uzwojeń i izolacji, inspekcja i wymiana łożysk, weryfikacja działania hamulca, test sygnału enkodera i uruchomienie bez obciążenia na działającym systemie serwo Fanuc przed dopuszczeniem jednostki do odsprzedaży.

Jest to standard, który odróżnia silnik, który będzie niezawodnie działał w produkcji, od tego, który został po prostu wyczyszczony i przepakowany.

Przy pozyskiwaniu odnowionego A06B-0142-B177, należy poprosić o wyniki testów hamulca — statyczny moment obrotowy blokujący i potwierdzenie czystego zwolnienia — oprócz standardowych testów uzwojeń i enkodera.

Dostawca, który nie może przedstawić udokumentowanych wyników testów odnowionej jednostki w tym wieku i krytyczności zastosowania, nie jest właściwym źródłem naprawy maszyny produkcyjnej.

Często zadawane pytania

P1: Jaka jest różnica między A06B-0142-B177 a A06B-0142-B077?

Wariant B177 zawiera zintegrowany elektromagnetyczny hamulec postojowy; B077 nie. Oba są silnikami α12/2000 o tej samej mocy wyjściowej 2,1 kW i znamionowym momencie obrotowym 12 Nm.

Hamulec jest jedyną funkcjonalną różnicą dla standardowych zastosowań osi, chociaż konfiguracja wału może się również różnić między wariantami sufiksu — przed pozyskaniem zamiennika należy zweryfikować typ wału zainstalowanego silnika, ponieważ elementy sprzęgające są wytaczane tak, aby pasowały.

P2: Jaki serwowzmacniacz jest kompatybilny z A06B-0142-B177?

Silnik jest kompatybilny z serwowzmacniaczami Fanuc z serii ALPHA — modułami SVM i SVU — i integruje się ze sterownikami CNC Fanuc, w tym z seriami 0, 0i, 15, 16, 18 i 21. Wzmacniacz musi być sparametryzowany kodem typu silnika dla α12/2000.

Obwód hamulca wymaga zasilania 24 V DC przez wyjście hamulca wzmacniacza — przed pierwszym ruchem osi należy potwierdzić, że jest on prawidłowo podłączony i zablokowany.

P3: Czy hamulec w tym silniku nadaje się do blokowania osi pionowej podczas awarii zasilania?

Tak — właśnie do tego został zaprojektowany hamulec sprężynowy. Po odłączeniu zasilania od obwodu hamulca z dowolnego powodu, sprężyna załącza hamulec i blokuje wał mechanicznie bez aktywnego zasilania.

Zapewnia to niezawodną barierę mechaniczną przed opadaniem osi napędzanej grawitacją podczas utraty zasilania, alarmu serwo lub warunków zatrzymania awaryjnego.

Statyczny moment obrotowy blokujący hamulca musi być potwierdzony w stosunku do obciążenia grawitacyjnego osi podczas projektowania maszyny lub uruchamiania, aby zapewnić jego adekwatność do konkretnej instalacji.

P4: Czego wymaga enkoder I64 przy uruchamianiu maszyny?

I64 to enkoder inkrementalny — nie zachowuje on absolutnej pozycji po cyklach zasilania. Przy każdym uruchomieniu maszyna musi wykonać sekwencję homingu, która przesuwa oś do wyłącznika referencyjnego, resetuje licznik pozycji z impulsu znacznika enkodera i ustala absolutne odniesienie osi przed rozpoczęciem ruchu produkcyjnego.

Rutyna homingu jest zaprogramowana w CNC i uruchamia się automatycznie jako część sekwencji uruchamiania maszyny na sterownikach, z którymi sparowano tę generację silników.

P5: Co należy sprawdzić przed zainstalowaniem odnowionego A06B-0142-B177?

Najpierw przetestuj hamulec: podłącz i odłącz 24 V, aby potwierdzić czyste zwolnienie i mocne zablokowanie wału po odłączeniu zasilania. Zmierz rezystancję uzwojeń trójfazowych pod kątem równowagi między fazami i sprawdź rezystancję izolacji do ziemi. Obróć wał ręcznie, aby ocenić stan łożysk — szorstkość lub opór wskazują na zużyte łożyska.

Sprawdź złącze enkodera I64 pod kątem korozji pinów i upewnij się, że wyjście kabla nie jest uszkodzone.

W przypadku każdej jednostki przeznaczonej do osi pionowej w produkcji z obciążeniem grawitacyjnym, uruchomienie na stanowisku testowym z weryfikacją sygnału enkodera i potwierdzeniem momentu obrotowego hamulca jest właściwym standardem przed instalacją.
