A06B-0146-B077 Serwo silnik Fanuc AC A06B0146B077 AO6B-OI46-BO77

Fanuc A06B-0146-B077 | Seria ALPHA AC Servo Motor A22/1500 — 3kW, Prosty Wał, Enkoder I64

Numer części: A06B-0146-B077

Seria: ALPHA AC Servo Motor

Model: A22 / 1500

Status: Wycofany przez producenta — Dostępne odnowione i zapasy magazynowe

Stan: Odnowiony / Wymiana / Magazynowy

Przegląd

Silnik Fanuc A06B-0146-B077 to silnik serwo AC o mocy 3 kW z serii ALPHA firmy Fanuc — model A22/1500 — z prostym wałem, bez hamulca, z enkoderem przyrostowym w klasie momentu obrotowego AC22, pracujący z maksymalną prędkością 1500 obr./min.

Z momentem zablokowania 22 Nm, napięciem trójfazowym 179 V przy 100 Hz i prądem ciągłym 11 A, jest to silnik o dużej gęstości momentu obrotowego, niskiej prędkości, przeznaczony do ciężkich napędów osi w małych i średnich obrabiarkach CNC, które wymagają stałego wytwarzania siły, a nie szybkiego ruchu.

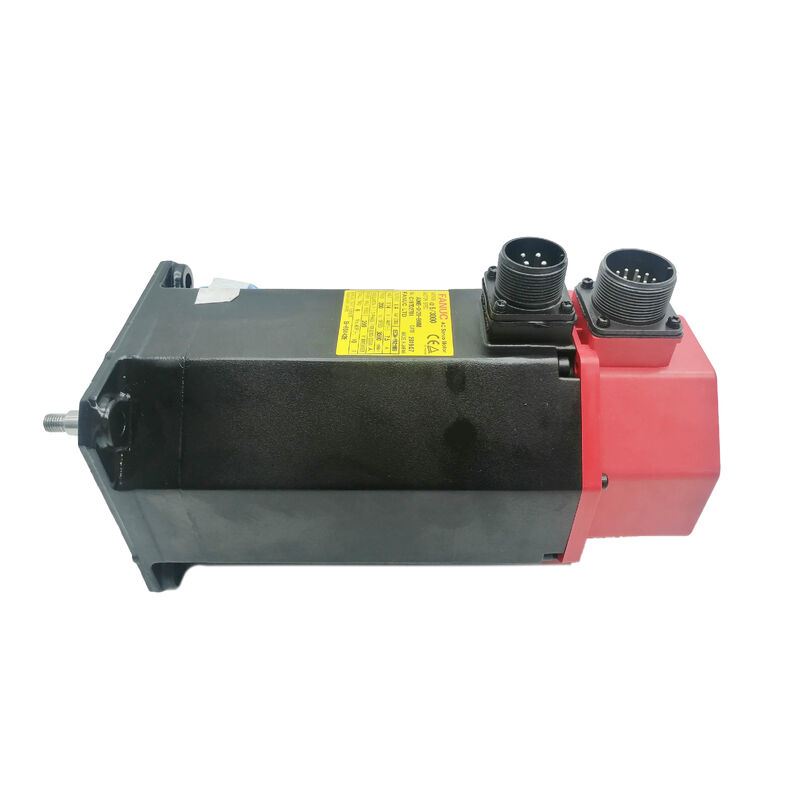

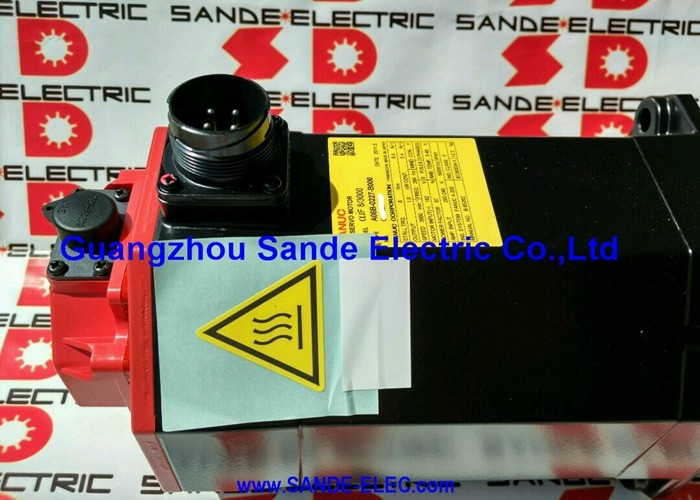

Czerwona nasadka na końcu identyfikuje go jako generację ALPHA — jedną z najszerzej stosowanych serii silników serwo w branży obrabiarek CNC w okresie jej produkcji.

Model A22/1500 był szczególnie popularną specyfikacją dla napędów osi X, Y i Z w centrach obróbczych i tokarkach, gdzie masy ruchome były znaczne, a wydajność maszyny była definiowana przez to, jak dobrze osie te opierały się obciążeniom skrawania, zachowując jednocześnie dokładność posuwu.

Firma Fanuc wycofała ten silnik z produkcji, ale maszyny, do których został zaprojektowany, nadal działają w zakładach produkcyjnych na całym świecie, utrzymując stałe zapotrzebowanie na sprawne jednostki zamienne.

Kluczowe specyfikacje

Wysoki moment obrotowy przy niskiej prędkości — logika projektowa A22/1500

Limit 1500 obr./min to parametr, który kształtuje wszystko w sposobie zastosowania A22/1500. W porównaniu do wariantu A22/3000 w tej samej klasie momentu obrotowego, ten silnik został zaprojektowany tak, aby priorytetowo traktować gęstość siły nad zakresem prędkości.

Przy znamionowej częstotliwości 100 Hz i napięciu 179 V, dostarcza 22 Nm momentu zablokowania z silnika o znamionowej prędkości 1500 obr./min — co oznacza znaczną siłę liniową poprzez bezpośrednio sprzężoną śrubę kulową, nawet przy niskich prędkościach posuwu.

W przypadku maszyn, dla których ten silnik został wybrany, priorytet momentu obrotowego był właściwym kompromisem inżynieryjnym.

W średniej wielkości centrum obróbczym z ciężkim stołem roboczym lub w centrum tokarskim ze znaczną masą suportu, oś musi utrzymać zaprogramowany posuw w obliczu rzeczywistych sił skrawania podczas pełnego przejścia czołowego lub cyklu zgrubnego.

Silnik zoptymalizowany pod kątem niskiej prędkości obrotowej wykonuje to zadanie z zapasem cieplnym, bez pętli prędkości, która może pojawić się, gdy silnik o wyższej prędkości i niższym momencie obrotowym jest obciążony blisko swojego limitu prądu ciągłego podczas agresywnego skrawania.

Moment bezwładności wirnika wynoszący 0,012 kg·m² plasuje ten silnik w kategorii średniego momentu bezwładności — odpowiednio dopasowany do momentu bezwładności śruby kulowej i napędu mechanicznego konfiguracji osi, do których został zaprojektowany, bez konieczności agresywnego strojenia serwo w celu uzyskania stabilnego zachowania pętli prędkości.

Prosty wał gładki — konfiguracja SLK

A06B-0146-B077 posiada prosty wał gładki bez wpustu. Przeniesienie momentu obrotowego na piastę sprzęgła opiera się całkowicie na sile zacisku — precyzyjny otwór sprzęgła obejmuje średnicę wału i utrzymuje się dzięki kontrolowanemu momentowi zacisku.

W przypadku silnika o mocy 3 kW i momencie zablokowania 22 Nm na osi produkcyjnej, która pracuje w trybie ciągłym, specyfikacja sprzęgła i moment dokręcania mają znaczenie.

Niewymiarowe lub nieprawidłowo dokręcone sprzęgło może się ślizgać pod wpływem stałego obciążenia osi, powodując niewielkie poślizgi obrotowe, które gromadzą się jako błąd pozycji w czasie, nie generując natychmiastowego komunikatu o błędzie na napędzie.

Precyzyjne sprzęgła mieszkowe, szczękowe lub tarczowe, odpowiednio dobrane do średnicy wału i momentu obrotowego silnika, są właściwym wyborem do tej instalacji.

Po zainstalowaniu silnika zamiennego, moment dokręcania zacisku piasty sprzęgła powinien zostać zweryfikowany zgodnie ze specyfikacją producenta sprzęgła — a nie szacowany na podstawie poprzedniej instalacji — aby zapewnić pełne wykorzystanie zdolności tarcia wału do piasty.

Średnica wału w ramie A22/1500 jest taka sama we wszystkich wariantach rodziny A06B-0146, co upraszcza pozyskiwanie sprzęgła przy instalacji silnika zamiennego bez modyfikacji mechanicznych układu napędowego.

I64 Pulse Coder — Sprzężenie zwrotne przyrostowe przy 64 000 impulsów/obr.

I64 to oznaczenie przyrostowego enkodera impulsowego firmy Fanuc dla enkodera 64 000 impulsów na obrót zintegrowanego z tyłu silnika. Dostarcza on sygnały sprzężenia zwrotnego pozycji i prędkości, których wzmacniacz serwo ALPHA używa do zamykania pętli sterowania pozycjonowaniem osi i regulacją posuwu.

Przy maksymalnej prędkości 1500 obr./min, I64 generuje 1,6 miliona impulsów na sekundę — co mieści się w możliwościach przetwarzania sprzężenia zwrotnego systemów wzmacniaczy ALPHA, z którymi ten silnik był sparowany.

Działanie przyrostowe ustala bezwzględną pozycję osi poprzez sekwencję homingu przy każdym uruchomieniu maszyny.

CNC przesuwa oś do pozycji referencyjnej, odczytuje impuls znacznika enkodera, a rejestr pozycji jest ustawiany od tego punktu odniesienia. W przypadku operacji produkcyjnych, które ten silnik obsługuje, homing jest standardowym krokiem uruchomieniowym i działa niezawodnie, gdy zarówno enkoder, jak i wyłącznik pozycji referencyjnej są w dobrym stanie.

W silnikach z długim okresem eksploatacji, enkoder I64 i jego złącze są punktami awarii, które najbardziej warto sprawdzić przed instalacją.

Korozja styków złącza, uszkodzenie kabla przy odciążce kablowej i zanieczyszczenie wnętrza obudowy enkodera przez przedostanie się chłodziwa to najczęstsze tryby awarii — i powodują one błąd pozycji osi oraz kody alarmowe enkodera, które mogą być błędnie zdiagnozowane jako awarie wzmacniacza serwo, zanim enkoder zostanie zidentyfikowany jako źródło.

B077 w rodzinie A06B-0146

Rodzina A06B-0146 obejmuje wiele konfiguracji silnika A22/1500 — różne typy enkoderów, opcje hamulców i warianty wałów, które dzielą tę samą podstawową specyfikację elektryczną. B077 to wariant z prostym wałem gładkim, bez hamulca, z przyrostowym enkoderem I64.

Inni godni uwagi członkowie rodziny to B075 (enkoder A64, wał gładki, bez hamulca), B175 (enkoder A64, z hamulcem) i B177 (I64, z hamulcem).

Specyfikacja elektryczna — 3 kW, 22 Nm, 179 V, 100 Hz, 11 A — jest wspólna dla wszystkich tych wariantów.

Zmienia się podwariant wału (#7000 dla wału gładkiego, #7008 dla wału z wpustem), typ enkodera i stan hamulca.

Weryfikacja prawidłowego wariantu przed pozyskaniem zamiennika jest kluczowa: silnik o prawidłowej specyfikacji podstawowej, ale niewłaściwym typie wału lub enkodera, będzie wymagał modyfikacji mechanicznej układu napędowego lub zmian parametrów napędu serwo przed prawidłową instalacją.

Kompatybilność napędu i sterowania

A06B-0146-B077 jest kompatybilny ze wzmacniaczami serwo serii ALPHA firmy Fanuc — modułami SVM — i integruje się ze sterownikami CNC firmy Fanuc, w tym z seriami 0, 0i, 16, 18 i 21. Wzmacniacz serwo musi być skonfigurowany z kodem typu silnika dla A22/1500 przed uruchomieniem osi.

Biorąc pod uwagę wiek tej serii silników i zakres modernizacji napędów i sterowania, które mogły zostać przeprowadzone w maszynach od czasu ich pierwotnej budowy, potwierdzenie, że zainstalowany wzmacniacz obsługuje interfejs enkodera przyrostowego I64, jest wartościowym krokiem przed zainstalowaniem silnika zamiennego.

W przypadku maszyn, w których oryginalny A06B-0146-B077 był używany przez wiele lat bez incydentów, silnik zamienny powinien zostać przetestowany z tą samą konfiguracją wzmacniacza serwo przed oddaniem do użytku produkcyjnego — krótki rozruch w środowisku testowym lub przy niskim posuwie potwierdza, że ustawienia parametrów typu silnika i interfejs enkodera działają prawidłowo, zanim maszyna powróci do pełnego cyklu produkcyjnego.

FAQ

Pytanie 1: Jaka jest główna różnica między A06B-0146-B077 a A06B-0146-B075?

Oba są silnikami A22/1500 o tej samej mocy 3 kW, momencie zablokowania 22 Nm, specyfikacji 179 V / 100 Hz / 11 A, prostym wale gładkim i bez hamulca.

Różnica polega na typie enkodera: B077 wykorzystuje przyrostowy enkoder impulsowy I64, podczas gdy B075 wykorzystuje absolutny enkoder A64.

A64 zachowuje pozycję po cyklach zasilania, eliminując sekwencję homingu po ponownym uruchomieniu. I64 wymaga homingu po każdym cyklu zasilania.

Oba są mechanicznie identyczne i wykorzystują to samo połączenie ze wzmacniaczem serwo — ale zmiana enkodera wpływa na konfigurację parametrów napędu serwo i zachowanie maszyny podczas uruchamiania.

Pytanie 2: Dlaczego ten silnik pracuje tylko z prędkością 1500 obr./min, podczas gdy wariant A22/3000 osiąga 3000 obr./min?

A22/1500 jest zaprojektowany do maksymalnego wytwarzania momentu obrotowego przy niskiej prędkości. Ograniczając prędkość roboczą, można zoptymalizować geometrię elektromagnetyczną pod kątem stałego wytwarzania siły — dostarczając 22 Nm niezawodnie w całym zakresie 0–1500 obr./min bez kompromisów związanych z rozszerzeniem limitu prędkości.

W ciężkich napędach osi, gdzie priorytetem jest utrzymanie posuwu pod obciążeniem, a nie szybki ruch, A22/1500 jest właściwą specyfikacją. A22/3000 poświęca część gęstości momentu obrotowego przy niskiej prędkości na rzecz rozszerzonego zakresu prędkości potrzebnego w szybszych maszynach.

Pytanie 3: Ten silnik jest wycofany z produkcji — jakie są praktyczne opcje pozyskania?

Odnowione oryginalne egzemplarze od specjalistycznych firm zajmujących się naprawą silników serwo, zweryfikowane nowe-stare zapasy magazynowe, gdzie są dostępne, oraz programy wymiany, które zwracają przetestowaną jednostkę za wadliwy rdzeń.

A22/1500 jest dobrze ugruntowany w społeczności napraw serwo — jego tryby awarii, kompatybilne łożyska, procedury wymiany enkoderów i specyfikacje wałów są dobrze udokumentowane. Renomowany warsztat regeneracyjny może przywrócić ten silnik do stanu gotowego do produkcji. Nalegaj na udokumentowane wyniki testów na stanowisku, a nie tylko na inspekcję wizualną, przy pozyskiwaniu jednostki do krytycznej osi produkcyjnej.

Pytanie 4: Czy A06B-0146-B077 można zastąpić modelem A06B-0145-B077 (wariant AC22/1500 IP65)?

A06B-0145 i A06B-0146 to oba silniki A22/1500 z serii ALPHA o podobnych specyfikacjach elektrycznych, ale pochodzą z różnych podgeneracji i mają różnice w typie enkodera, konfiguracji złączy i specyfikacji uszczelnienia.

Bezpośrednia zamiana wymaga potwierdzenia kompatybilności fizycznego montażu, dopasowania pinów złącza, kompatybilności typu enkodera z zainstalowanym wzmacniaczem serwo oraz weryfikacji parametrów napędu serwo.

Nie są to potwierdzone zamienniki typu "drop-in" — numer części musi być dopasowany lub zamiana musi zostać zweryfikowana na konkretnej maszynie przed instalacją.

Pytanie 5: Jakie są najważniejsze kontrole przy ocenie używanego A06B-0146-B077?

Zmierz rezystancję uzwojeń trójfazowych pod kątem równowagi między fazami i sprawdź rezystancję izolacji do ziemi — potwierdza to integralność uzwojeń. Obróć wał ręcznie, aby wyczuć szorstkość lub opór łożysk. Sprawdź złącze enkodera I64 pod kątem skorodowanych lub zgiętych pinów oraz wyjście kabla pod kątem uszkodzeń lub przetarć na odciążce.

Sprawdź koniec prostego wału pod kątem śladów po sprzęgle lub uderzeń. Rozruch na biegu jałowym na stanowisku do prędkości znamionowej z weryfikacją sygnału enkodera na napędzie Fanuc jest prawidłowym ostatnim krokiem przed oddaniem używanej jednostki do osi produkcyjnej — szczególnie w przypadku silnika w tym wieku, którego historia serwisowa może nie być znana.
