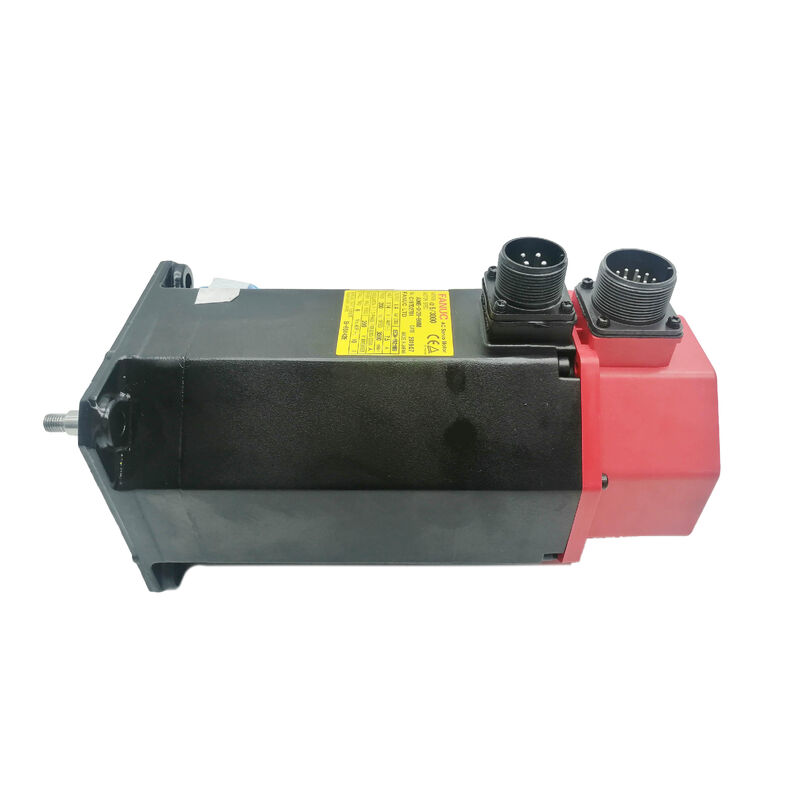

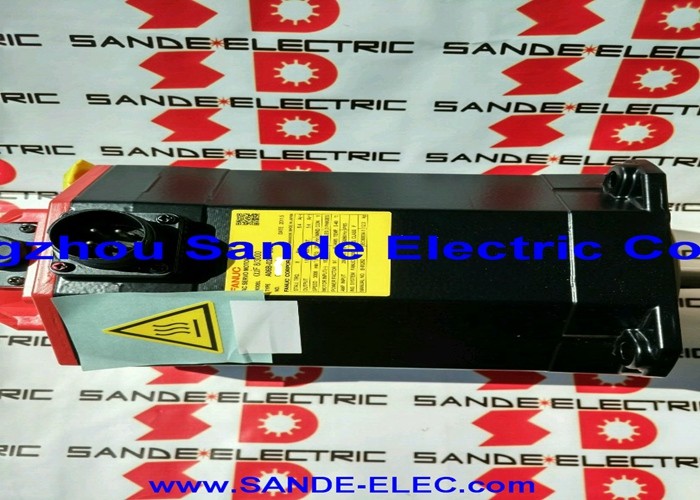

A06B-0153-B077 Serwo silnik Fanuc AC A06B0153B077 AO6B-OI53-BO77

Fanuc A06B-0153-B077 | Seria ALPHA AC Servo Motor A30/3000 — 4,8kW, Wał prosty, Enkoder I64

Numer części: A06B-0153-B077

Seria: Serwo silnik AC ALPHA

Model: A30 / 3000

Status: Wycofany przez producenta — Dostępne odnowione i zapasy magazynowe

Stan: Odnowiony / Wymiana / Zapasy magazynowe

Przegląd

Serwo silnik AC Fanuc A06B-0153-B077 z serii ALPHA to wytrzymały serwo silnik AC z serii ALPHA — model A30/3000 — plasujący się na znacznie wyższym poziomie niż kompaktowe silniki AC12 i AC22, które częściej pojawiają się na rynku serwo silników CNC.Moc wyjściowa 4,8 kW, moment obrotowy przy zatrzymaniu 30 Nm, napięcie trójfazowe 168 V przy 200 Hz i ciągły pobór prądu 17 A sprawiają, że jest to silnik do większych napędów osi średnich i dużych obrabiarek CNC: osi, które poruszają znaczną masę mechaniczną, opierają się agresywnym siłom skrawania i muszą utrzymywać dokładność pozycjonowania pod obciążeniem, którego mniejsze silniki nie są w stanie wytrzymać.Ważący około 41 kg, A06B-0153-B077 jest fizycznie imponującą jednostką jak na standardy serwo silników.

Ten ciężar jest bezpośrednią konsekwencją masy uzwojenia miedzianego i objętości rdzenia żelaznego laminowanego, wymaganych do niezawodnego dostarczenia 30 Nm momentu obrotowego przy zatrzymaniu.

Jest wyposażony w prosty wał i enkoder przyrostowy I64, skonfigurowany do układów napędowych opartych na sprzęgłach i przyrostowego sprzężenia zwrotnego osi, które były standardem w centrach obróbczych i tokarkach Fanuc z jego generacji.

Firma Fanuc wycofała ten silnik z produkcji. Maszyny, do których był zbudowany, nie zostały wycofane — a dla zakładów nadal je eksploatujących, niezawodne źródło serwisowalnych jednostek A06B-0153-B077 jest prostą koniecznością produkcyjną.

Kluczowe specyfikacje

Parametr

Wartość

Razem te parametry definiują silnik odpowiedni do pracy osi, do której rodziny AC12 i AC22 po prostu nie są przystosowane: pozycjonowanie wrzeciona głównego w dużych centrach tokarskich, ciężkie napędy osi Z w centrach obróbczych typu bramowego lub główna oś maszyny, gdzie połączona masa stołu roboczego, uchwytu i przedmiotu obrabianego tworzy bezwładność odbiciową, której mniejsze ramy nie są w stanie zarządzać bez niestabilności pętli prędkości lub trwałego przetężenia.

Przy mocy 4,8 kW i prędkości 3000 obr./min, A30/3000 produkuje moc znamionową przy prędkości roboczej, która nadaje się zarówno do operacji konturowania, jak i do szybszych ruchów posuwowych, które skracają czas cyklu nieprodukcyjnego w maszynach z długimi skokami osi.

Prąd szczytowy 34 A — dwukrotność prądu znamionowego ciągłego — zapewnia moment obrotowy przyspieszenia potrzebny do szybkiego posuwu na ciężkiej osi, bez konieczności stosowania nadwymiarowego modułu napędowego do obsługi normalnych obciążeń skrawania.

Masa korpusu 41 kg to praktyczna rzeczywistość, którą należy uwzględnić w każdej procedurze konserwacji tego silnika.

Demontaż i ponowny montaż silnika wymagają sprzętu do podparcia mechanicznego — wciągarki lub wózka o odpowiedniej nośności — a połączenie sprzęgła lub układu napędowego musi zostać ponownie połączone i wyrównane z odpowiednio podpartym silnikiem. Nie jest to silnik, który można szybko wymienić przez jednego technika bez planowania.

Prosty wał i integracja układu napędowego

Gładki, prosty wał silnika A06B-0153-B077 przenosi moment obrotowy poprzez siłę zacisku sprzęgła — brak wpustu zapewnia dodatkowe połączenie mechaniczne. W przypadku silnika dostarczającego 30 Nm momentu obrotowego przy zatrzymaniu w tej wielkości ramy, wybór sprzęgła i moment dokręcania muszą być odpowiednie do obciążenia.

Wymagane są precyzyjne sprzęgła serwo o odpowiednim rozmiarze otworu i znamionowej zdolności przenoszenia momentu obrotowego; sprzęgła o zbyt małych rozmiarach grożą poślizgiem podczas przyspieszania osi pod dużymi obciążeniami mechanicznymi, co powoduje błąd pozycji, który gromadzi się w czasie bez natychmiastowego widocznego wskazania usterki.

Prosty, gładki wał upraszcza również demontaż sprzęgła podczas konserwacji w porównaniu do wariantów z wpustem, gdzie wpust musi zostać usunięty przed zdjęciem piasty. W przypadku tak ciężkiego silnika, który będzie wymagał okresowego dostępu serwisowego, ta prostota ma praktyczną wartość w terenie.

Warianty z wałem z wpustem istnieją w rodzinie A06B-0153 — sufiksy B075 i B175 posiadają wpusty — ale B077 to specyfikacja z gładkim wałem, a maszyny zbudowane wokół niego są zaprojektowane do układów sprzęgłowych z gładkim wałem.

Enkoder I64 — Ugruntowane sprzężenie zwrotne przyrostowe

I64 to przyrostowy enkoder o rozdzielczości 64000 impulsów na obrót, zintegrowany z tyłu obudowy silnika. Dostarcza sprzężenie zwrotne pozycji i prędkości do wzmacniacza serwo ALPHA, a sterowanie CNC ustala bezwzględną pozycję osi poprzez sekwencję homowania przy każdym uruchomieniu maszyny.

Przy maksymalnej prędkości 3000 obr./min, I64 generuje 3,2 miliona impulsów na sekundę — pasmo sprzężenia zwrotnego, którego oczekuje wzmacniacz serwo ALPHA dla tej klasy silników.

W silniku tej klasy wiekowej i wagowej, enkoder I64 i jego złącze są elementami, które zasługują na najdokładniejszą inspekcję przy ocenie używanej jednostki.

Korpus enkodera jest zamontowany z tyłu silnika i jest narażony na wibracje mechaniczne, które 41-kilogramowy silnik przenosi przez swoją strukturę podczas normalnej pracy.

Integralność złącza i stan wyjścia kabla to najczęstsze tryby awarii związane z enkoderem w ciężkich silnikach z długą historią serwisową, zazwyczaj objawiające się błędem pozycji lub kodami alarmowymi enkodera na napędzie, zanim usterka stanie się katastrofalna.

Kompatybilność napędu i sterowania

A06B-0153-B077 jest kompatybilny ze wzmacniaczami serwo serii ALPHA firmy Fanuc — modułami SVM — o mocy znamionowej dla wymagań prądowych 17 A ciągłego / 34 A szczytowego A30/3000. Integruje się z platformami sterowania CNC Fanuc, które były aktualne w okresie jego produkcji: sterowania serii 0, 0i, 15, 16, 18 i 21.

Wzmacniacz serwo musi być sparametryzowany kodem typu silnika dla A30/3000 przed uruchomieniem osi — nieprawidłowa parametryzacja wpływa na zachowanie pętli prędkości i ograniczenia prądowe w skali, w której błędy powodują uszkodzenie przez przetężenie, a nie tylko powolną reakcję.

Biorąc pod uwagę wiek tej serii silników i zakres modernizacji sterowania i napędów, które mogły zostać przeprowadzone w maszynach od czasu ich pierwotnej budowy, warto potwierdzić, że istniejący wzmacniacz serwo jest przystosowany do klasy prądowej A30 przed zainstalowaniem silnika zamiennego.

Niedowymiarowany wzmacniacz sparowany z tym silnikiem osiągnie swoje ograniczenie prądowe podczas przyspieszania osi i będzie powodował trwałe błędy napędu w normalnych warunkach pracy.

Status wycofania z produkcji i rzeczywistość zaopatrzenia

Wycofanie przez firmę Fanuc modelu A06B-0153-B077 odzwierciedla przejście generacji produktu, a nie jego serwisowalność.

Seria ALPHA została ostatecznie zastąpiona przez generacje Alpha i Beta i, ale maszyny zbudowane wokół wcześniejszej serii ALPHA pozostają w służbie produkcyjnej w warsztatach i zakładach produkcyjnych, gdzie ekonomia utrzymania sprawnej maszyny przeważa nad kosztem i złożonością pełnej rekonfiguracji.

Dla tych maszyn praktyczne opcje zaopatrzenia to odnowione oryginały, zweryfikowane nowe-stare zapasy magazynowe oraz programy wymiany poprzez specjalistyczne firmy zajmujące się naprawą serwo silników, zaznajomione z serią ALPHA A30.

Przy wadze 41 kg koszty wysyłki tego silnika są znaczące — kwalifikuje się on jako ładunek, a nie paczka, co wpływa zarówno na logistykę zaopatrzenia, jak i na ekonomię decyzji o naprawie lub wymianie.

Przy ocenie odnowionej jednostki, sama waga nie powinna być mylona ze znakiem stanu.

Silnik o wadze 41 kg może mieć zużyte uzwojenia, zużyte łożyska lub uszkodzony enkoder i nadal wydawać się solidny w ręku. Dokumentowane wyniki testów laboratoryjnych — rezystancja uzwojeń, rezystancja izolacji, wyjście enkodera, rozruch bez obciążenia — to dowody, które mają znaczenie, a nie wygląd fizyczny.

Często zadawane pytania

P1: Jaki wzmacniacz serwo ALPHA jest kompatybilny z A06B-0153-B077?

A30/3000 wymaga modułu SVM serii ALPHA o mocy znamionowej co najmniej 17 A ciągłego i 34 A szczytowego prądu wyjściowego. Kompatybilne moduły napędowe obejmują SVM1-40L i powiązane wzmacniacze ALPHA w odpowiedniej klasie prądowej.

Parametr typu silnika we wzmacniaczu serwo musi być ustawiony tak, aby odpowiadał specyfikacji A30/3000 przed uruchomieniem osi. Potwierdź kompatybilność napędu przed zamówieniem silnika zamiennego, szczególnie w przypadku maszyn, które przeszły modernizację sterowania lub napędu od czasu pierwotnej budowy.

P2: Dlaczego A06B-0153-B077 jest tak ciężki w porównaniu do innych silników serii ALPHA?

30 Nm momentu obrotowego przy zatrzymaniu w A30 wymaga znacznie większej masy uzwojenia miedzianego i objętości rdzenia żelaznego laminowanego niż silniki AC12 lub AC22 wytwarzają z mniejszych ram. Waga 41 kg jest bezpośrednią fizyczną konsekwencją konstrukcji elektromagnetycznej potrzebnej do niezawodnego dostarczenia tego poziomu momentu obrotowego przy znamionowym cyklu pracy.

Nie ma lekkiej alternatywy, która dostarczałaby równoważny moment obrotowy w tej klasie silników — waga jest nieodłączna od gęstości mocy osiąganej przez konstrukcję.

P3: Silnik jest wycofany z produkcji — czy odnowione jednostki są niezawodne do użytku produkcyjnego?

Tak, pod warunkiem, że pochodzą ze sklepu z udokumentowanymi możliwościami naprawy serii ALPHA i weryfikowalnymi procedurami testowymi. Prawidłowo odnowiony A30/3000 będzie miał wymienione łożyska, przetestowane uzwojenia pod kątem równowagi rezystancji i integralności izolacji, oceniony enkoder I64 i pełny rozruch bez obciążenia przed sprzedażą.

ALPHA A30 jest dobrze rozumianym silnikiem w społeczności specjalistów od napraw serwo — jego tryby awarii, części zamienne i procedury serwisowe są udokumentowane. Nalegaj na dokumentację testową, a nie tylko na inspekcję wizualną.

P4: Jaka jest różnica między wariantami B077 a B075 lub B175 w rodzinie A30/3000?

B077 ma gładki, prosty wał, bez wpustu i bez hamulca — podstawowa konfiguracja do układów napędowych opartych na sprzęgłach bez wymogu trzymania grawitacyjnego. B075 posiada wał gładki lub z wpustem w zależności od pod-sufiksu, również bez hamulca.

B175 dodaje zintegrowany hamulec postojowy do zastosowań z osiami pionowymi lub obciążonymi grawitacyjnie. Wszystkie mają tę samą specyfikację elektryczną A30/3000 (4,8 kW, 168 V, 200 Hz, 17 A, enkoder I64) — różnice dotyczą konfiguracji wału i stanu hamulca. Zweryfikuj, który wariant jest zainstalowany przed zamówieniem zamiennika.

P5: Jakie są krytyczne punkty kontroli używanego A06B-0153-B077?

Przy wadze 41 kg silnik wymaga mechanicznego podparcia podczas inspekcji — nie próbuj trzymać go bez podparcia podczas sprawdzania wału. Obracaj wał ręcznie, aby wyczuć szorstkość łożysk, pamiętając, że przednie łożysko w silniku tej wielkości przenosi znaczące obciążenie promieniowe.

Zmierz rezystancję uzwojeń trójfazowych pod kątem równowagi między fazami i sprawdź rezystancję izolacji do ziemi. Sprawdź złącze enkodera I64 pod kątem korozji pinów i wyjście kabla pod kątem uszkodzeń lub przetarć. Sprawdź koniec gładkiego wału pod kątem śladów kontaktu ze sprzęgłem lub śladów tarcia.

Rozruch na stanowisku testowym w kontrolowanych warunkach z monitorowaniem sygnału enkodera jest prawidłowym standardem weryfikacji przed ponownym zamontowaniem tego silnika na osi produkcyjnej.
