Jednostka serwo-wzmacniacza AC FANUC A06B-6096-H202 — Opis produktu

Pytanie o dobór napędu, które jest pomijane podczas napraw

W sytuacjach awaryjnych konserwacji istnieje tendencja do traktowania wszystkich modułów serwo-wzmacniaczy FANUC z tej samej serii jako zamiennych — pod warunkiem, że generacja jest odpowiednia i liczba osi się zgadza, każda wariant powinna działać. To założenie kosztuje czas i pieniądze, gdy się nie sprawdza.

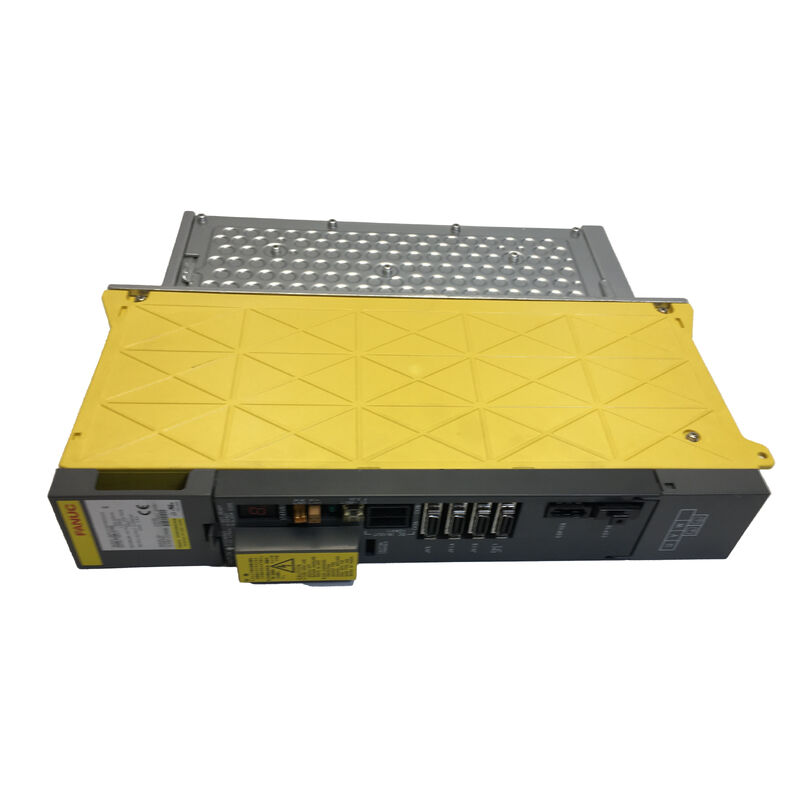

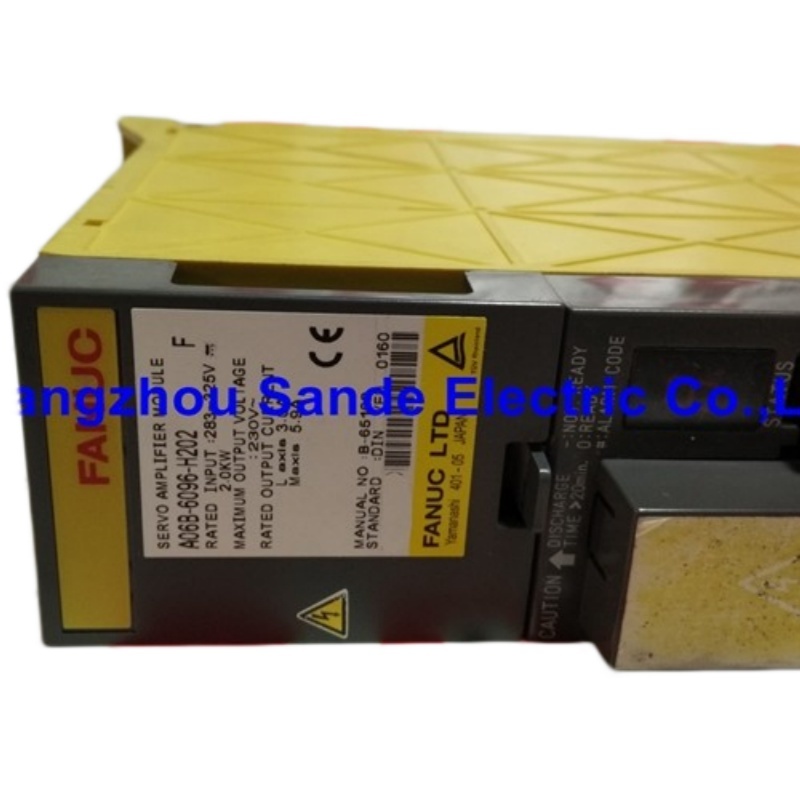

A06B-6096-H202 to dwuosiowy serwo-wzmacniacz z serii FANUC A06B-6096, sklasyfikowany w kategorii prądowej "02". Został zaprojektowany do maszyn, w których dwie sterowane osie napędzają silniki serwo mniejszej ramy, pracujące przy umiarkowanych profilach obciążenia — nie są to najcięższe osie z linii FANUC z epoki 6096, ale dobrze pasują do zakresu zastosowań określonego przez producenta maszyny podczas montażu sprzętu. Zastąpienie go wariantem dwuosiowym o wyższym prądzie, takim jak H207, może wydawać się akceptowalnym obejściem, gdy H202 jest niedostępny, ale dane parametrów w sterowniku są skonfigurowane do specyficznej kategorii prądowej H202, a praca poza tą specyfikacją bez regulacji stwarza własny zestaw problemów.

Właściwą częścią dla gniazda H202 jest H202. Jeśli jest to numer modułu na Twojej uszkodzonej jednostce, ta strona jest miejscem, od którego rozpoczyna się proces pozyskiwania.

Wyprodukowano w Japonii. Certyfikat CE. Dostępne w stanie nowym i przetestowanym, odnowionym. MOQ: 1 sztuka.

Kategoria prądowa "02": Gdzie pojawia się w całej rodzinie 6096

Jednym z bardziej użytecznych — i czasami mylących — aspektów systemu nazewnictwa A06B-6096 jest to, że sufiks kategorii prądowej pojawia się zarówno w wariantach dwuosiowych, jak i trzyosiowych. Kategoria "02" w szczególności pojawia się w dwóch oddzielnych modułach, które obsługują zasadniczo różne konfiguracje osi w tej samej generacji sprzętu.

H202 i H302 dzielą tę samą kategorię prądową "02", co oznacza, że znamionowe prądy silników, z którymi zostały zaprojektowane do pracy, znajdują się w tym samym zakresie — ale jeden napędza dwie osie, a drugi trzy. W maszynie, która używa zarówno H302, jak i H202 razem, nie jest rzadkością, że silniki na trzech osiach H302 i silniki na dwóch osiach H202 mają podobne rozmiary ram, ponieważ kategoria prądowa dopasowała je wszystkie do tej samej ogólnej klasy mocy.

Co to oznacza w praktyce: jeśli masz maszynę z H302 i H202, a alarm serwo pojawia się na jednej z osi H202, warto zauważyć, że silnik podłączony do tej osi może znajdować się w tym samym zakresie mocy co silniki w H302 — potencjalnie wskazując na wspólny problem z zasilaniem zasilającym lub uszkodzenie kabla, zanim dojdzie się do wniosku, że sam moduł H202 uległ awarii.

Dekodowanie sufiksu H202

"2" — Cyfra wiodąca potwierdza, że jest to moduł dwuosiowy. Dwie niezależne osie serwo są sterowane przez jedną fizyczną jednostkę, dzieląc wspólną sekcję zasilania, ale utrzymując indywidualne kanały napędowe dla każdej osi.

"02" — Cyfry końcowe określają kategorię wyjściową prądu dla tego modułu. Kategoria "02" to niższy koniec zakresu prądowego w dwuosiowej rodzinie 6096, co czyni H202 naturalnym dopasowaniem do maszyn zbudowanych wokół silników serwo AC FANUC mniejszej ramy, gdzie wysoki ciągły prąd wyjściowy nie był wymagany przez konstrukcję osi maszyny.

Podobnie jak w przypadku wszystkich listingów serii 6096, adres URL tej strony zawiera "AO6B-6O96-H2O2" — znany artefakt renderowania OCR, gdzie cyfry zero w czcionce etykiety FANUC są odczytywane jako litera O. Prawidłowy numer części do zamawiania, porównywania i celów dokumentacji to zawsze A06B-6096-H202, ze wszystkimi znakami numerycznymi. Obie formy ciągów znaków odnoszą się do tej samej fizycznej jednostki.

Specyfikacje

Jakie maszyny używają H202?

Kategoria prądowa A06B-6096-H202 wskazuje na maszyny, których wymagania dotyczące obciążenia osi mieszczą się w niższej połowie zakresu roboczego serii 6096. Kilka kategorii sprzętu pasuje do tego profilu.

Kompaktowe dwuosiowe tokarki CNC. Podstawne centrum tokarskie dwuosiowe — oś X dla suportu poprzecznego, oś Z dla wózka — w połączeniu z silnikami serwo mniejszej ramy jest jedną z najprostszych konfiguracji H202. W tych maszynach H202 może być jedynym serwo-wzmacniaczem w szafie, sterującym obiema osiami z jednego modułu. Każdy alarm serwo na osi X lub Z w takiej maszynie natychmiast skupia uwagę na H202 i podłączonych do niego komponentach.

Pomocnicze pary osi o lekkim obciążeniu w większych maszynach. W bardziej złożonych centrach obróbczych lub sprzęcie specjalistycznym, cięższe osie główne mogą być obsługiwane przez moduł o wyższym prądzie lub inny typ modułu, podczas gdy para lżejszych osi pomocniczych — na przykład stół obrotowy i konik, lub mechanizm przenoszenia części z dwiema sterowanymi osiami — jest przypisana do H202. W tych przypadkach H202 reprezentuje część grupy osi o mniejszych wymaganiach, a jego awaria pozostawia te funkcje pomocnicze nieczynne, podczas gdy osie główne działają normalnie.

Pary osi stołu drążącego drutem EDM. Maszyny drążące drutem EDM z epoki serii 6096 często sterowały osiami stołu X/Y za pomocą modułu dwuosiowego o umiarkowanej kategorii prądowej, ponieważ obciążenie osi w drążeniu drutem EDM charakteryzuje się bardziej precyzją i płynnością przy niskich prędkościach niż wysokim zapotrzebowaniem na prąd. Kategoria prądowa H202 jest zgodna z tym profilem zastosowania.

W każdym przypadku spójnym wątkiem jest to, że silniki na dwóch osiach H202 zostały zaprojektowane do pracy w ramach kategorii prądowej "02" zgodnie z pierwotną specyfikacją producenta maszyny — a dopasowanie tej specyfikacji podczas wymiany zapewnia stabilne, prawidłowo dostrojone zachowanie osi po wymianie.

Uwaga dotycząca pozyskiwania modułów o niskiej kategorii prądowej

Istnieje rozsądnie brzmiąca logika, która czasami prowadzi zespoły konserwacyjne na manowce: jeśli moduł o niskim prądzie jest niedostępny, dlaczego nie użyć wariantu o wyższym prądzie z tej samej rodziny? Liczba osi się zgadza, generacja się zgadza, a rynek wtórny często ma więcej modułów o wyższym prądzie.

Praktyczna odpowiedź brzmi, że zależy to całkowicie od tego, jakie zmiany zostaną wprowadzone wraz z zamianą. Inna kategoria prądowa oznacza, że parametry serwo zapisane w sterowniku CNC — w tym ustawienia wzmocnienia pętli prądowej, maksymalne limity prądu i powiązane wartości strojenia — są skalibrowane do specyfikacji oryginalnego modułu. Zainstalowanie H207 w gnieździe H202 bez odpowiednich regulacji parametrów spowoduje, że oś może zachowywać się w sposób nieprzewidywalny pod obciążeniem, generować fałszywe alarmy lub być źle dostrojona. Dokonanie tych regulacji wymaga dostępu do oryginalnej dokumentacji maszyny i znajomości struktury parametrów serwo FANUC dla tej generacji sterowników.

Gdy H202 jest dostępny na rynku wtórnym, prostszą i bardziej niezawodną ścieżką jest pozyskanie właściwego wariantu i pozostawienie parametrów sterownika niezmienionych. Jest to proste podejście konserwacyjne i jest powodem, dla którego H202 utrzymuje stałe zapotrzebowanie, nawet jeśli warianty o wyższym prądzie z tej samej serii czasami pojawiają się w większych ilościach.

Stan, gwarancja i zwroty

Nowe / oryginalne jednostki posiadają 12-miesięczną gwarancję i stanowią najczystszą opcję z punktu widzenia długoterminowej niezawodności. Zapasy pochodzą z oryginalnej produkcji FANUC; jednostki te nie były zainstalowane ani poddane zużyciu operacyjnemu.

Przetestowane, odnowione jednostki posiadają 3-miesięczną gwarancję i są odzyskiwane z maszyn, które zostały wycofane z eksploatacji, zmodernizowane lub rozebrane. Jednostki są testowane funkcjonalnie przed wystawieniem. Dla zakładów zarządzających ograniczonymi budżetami konserwacyjnymi lub tam, gdzie H202 jest potrzebny jako zapas awaryjny, a nie do natychmiastowej krytycznej produkcji, przetestowane, odnowione zapasy stanowią działający komponent przy niższych kosztach nabycia.

Warunki zwrotu: zgłoś uszkodzenia fizyczne, niezgodności opisu lub niekompletne dostawy tego samego dnia lub następnego dnia roboczego po przybyciu. Jednostki, które okażą się niefunkcjonalne w ciągu 4 dni od otrzymania, kwalifikują się do zwrotu. Gwarancja nie obejmuje uszkodzeń wynikających z nieprawidłowej instalacji, usterek po stronie silnika przekazanych do napędu ani błędów parametrów sterownika zastosowanych po dostawie. Zwroty nie są akceptowane w przypadku błędnych zakupów lub zmiany zdania — przed złożeniem zamówienia należy zweryfikować numer części na fizycznej etykiecie.

Wysyłka i płatność

Wysyłka: 2 do 4 dni roboczych od potwierdzenia płatności, magazyn w Guangzhou.

Przewoźnicy: DHL i FedEx dla przesyłek międzynarodowych. Możliwy odbiór z lokalnego magazynu w Guangzhou po wcześniejszym powiadomieniu.

Zamówienia łączone: Wiele komponentów można wysłać razem. Praktyczne przy pozyskiwaniu H202 wraz z innymi modułami serii 6096, płytami sterowników lub kablami serwo do remontu tej samej maszyny.

Płatność: Przelew bankowy T/T dla wszystkich wartości zamówienia. PayPal i Western Union dla zamówień do 500 USD.

Koszty importu: Wszelkie cła, podatki i opłaty celne kraju docelowego są odpowiedzialnością kupującego. Kupujący w regionach z ograniczeniami usług przewoźników są zachęcani do kontaktu z zespołem przed złożeniem zamówienia.

Często zadawane pytania

P1: Moja maszyna używa H202 i H302 w tej samej szafie sterowniczej. Oba mają tę samą kategorię prądową "02" — czy to oznacza, że są wymienne, jeśli jeden ulegnie awarii?

Dzielą tę samą oznaczenie kategorii prądowej, ale nie są wymienne — a powodem jest różnica w liczbie osi, a nie ocena prądowa. H302 steruje trzema osiami; H202 steruje dwiema. Sterownik CNC przypisuje konkretne numery osi do konkretnych gniazd modułów napędowych, a te przypisania są odzwierciedlone w danych parametrów serwo. Zainstalowanie H202 w gnieździe, które oczekuje H302, pozostawiłoby jedną oś bez połączenia napędowego, niezależnie od porównania kategorii prądowych. I odwrotnie, H302 nie pasuje do gniazda H202, ponieważ sterownik nie jest skonfigurowany do odbierania modułu trzyosiowego w pozycji, w której oczekuje jednostki dwuosiowej. Gdy jeden moduł ulegnie awarii, zamiennik musi pasować zarówno do liczby osi, jak i kategorii prądowej — nie ma ścieżki wzajemnej substytucji między H202 a H302.

P2: Jak kategoria prądowa "02" H202 porównuje się z kategorią "07" H207 w praktyce? Jeśli mogę zdobyć tylko H207, co musiałoby się zmienić?

Kategoria "07" w H207 reprezentuje wyższy zakres prądu wyjściowego niż kategoria "02" w H202. Zainstalowanie H207 w gnieździe H202 jest fizycznie możliwe w tym sensie, że moduł zamontuje się i podłączy, ale bez odpowiednich zmian w parametrach serwo w sterowniku CNC, pętla prądowa będzie skonfigurowana dla innej specyfikacji napędu niż ta, która jest faktycznie zainstalowana. Może to spowodować zachowanie osi od powolnej reakcji po alarmy nadprądowe po słabo tłumione oscylacje, w zależności od tego, które parametry są najbardziej dotknięte. Aby zamiana działała poprawnie, wymaga dostosowania odpowiednich parametrów strojenia serwo do wartości odpowiednich dla H207 przy rzeczywistym obciążeniu silnika — co z kolei wymaga dostępu do oryginalnych danych uruchomieniowych maszyny lub chęci ponownego strojenia osi od podstaw. W przypadku wymiany typu „jeden do jednego” pozyskanie właściwego H202 jest prostą opcją. Zamiana na H207 jest modyfikacją, a nie wymianą.

P3: Mamy maszynę, która stała w magazynie przez około trzy lata po przeprowadzce zakładu. H202 wygląda na nienaruszony, bez widocznych uszkodzeń. Co powinniśmy sprawdzić przed ponownym uruchomieniem maszyny?

Długotrwałe przechowywanie jest jednym z trudniejszych warunków dla napędów serii 6096. Głównym problemem są kondensatory elektrolityczne w sekcji magistrali DC — kondensatory, które pozostają nieładowane przez dłuższy czas, ulegają degradacji dielektryka, a natychmiastowe podłączenie pełnego napięcia magistrali DC po długim okresie bezczynności może spowodować pobieranie nadmiernego prądu ładowania przez kondensatory, potencjalnie powodując uszkodzenia wewnętrzne. Standardową metodą łagodzenia jest stopniowe odnawianie napięcia: stopniowe podnoszenie napięcia zasilania za pomocą transformatora autotransformatora zmiennonapięciowego przez pewien czas, zamiast bezpośredniego podłączania pełnego napięcia sieciowego. W przypadku napędu, który był przechowywany przez trzy lata, ten proces jest wart poważnego potraktowania. Dodatkowo, sprawdź wszystkie styki złączy pod kątem utlenienia, sprawdź wentylator chłodzący pod kątem oporu łożysk (szczególnie jeśli środowisko przechowywania miało cykle temperaturowe) i upewnij się, że wilgoć nie dostała się do obudowy modułu. Napęd, który przejdzie te kontrole i działa czysto przez kilka cykli ruchu osi przy niskiej prędkości posuwu, prawdopodobnie został pomyślnie reaktywowany.

P4: Uszkodzony H202 w naszej maszynie nie wykazuje żadnych oczywistych śladów przepalenia ani uszkodzenia komponentów. Czy możemy założyć, że jest to miękki błąd, który można usunąć bez wymiany?

Wygląd zewnętrzny nie jest wiarygodnym wskaźnikiem wewnętrznego stanu napędów serwo tej generacji. Najczęstsze tryby awarii sprzętu serii 6096 — degradacja kondensatorów, pogorszenie obwodów sterownika bramki IGBT i uszkodzenie złącza tranzystora mocy — nie pozostawiają widocznych śladów na zewnątrz modułu. Napęd, który wygląda fizycznie nienaruszenie, może mieć stopień wyjściowy, który nie jest w stanie utrzymać prądu obciążenia, lub obwód zabezpieczający, który natychmiast wyzwala się podczas ruchu osi, mimo że włącza się bez błędu. Zanim dojdzie się do wniosku, że H202 uległ awarii, warto sprawdzić, czy błąd ustępuje po całkowitym wyłączeniu sterownika i ponownym uruchomieniu z osiami w ich pozycji referencyjnej, oraz czy kod alarmu na wyświetlaczu CNC wskazuje na błąd wewnętrzny napędu w porównaniu z błędem enkodera lub kabla. Jeśli alarm utrzymuje się po wielokrotnych restartach, a ścieżka enkodera/kabla została wykluczona, moduł napędowy jest najbardziej prawdopodobną przyczyną, niezależnie od jego stanu zewnętrznego.

P5: Rozważamy zakup dwóch jednostek H202 — jednej do natychmiastowej instalacji i jednej jako zapas magazynowy. Czy jest coś konkretnego, na co należy zwrócić uwagę w zapasie, który będzie leżał w magazynie przez potencjalnie jeden do dwóch lat?

W przypadku planowanych zapasów magazynowych stan kondensatorów elektrolitycznych w momencie zakupu ma większe znaczenie niż w przypadku jednostki instalowanej natychmiast. Prosząc o odnowioną jednostkę na zapas magazynowy, warto zapytać, czy jednostka została przetestowana w rzeczywistych warunkach obciążenia, a nie tylko włączona i zainicjalizowana — test obciążeniowy ujawnia stan kondensatorów i IGBT w sposób, w jaki nie robi tego włączenie bez obciążenia. Nowy, oryginalny zapas, jeśli jest dostępny, jest bardziej konserwatywnym wyborem dla długoterminowych zapasów magazynowych, ponieważ kondensatory będą miały mniej całkowitego czasu pracy przed przechowywaniem. Po otrzymaniu zapasowej jednostki w magazynie, przechowywanie jej w stabilnym temperaturowo, niskiej wilgotności środowisku, z dala od bezpośredniego światła słonecznego i wibracji, pomoże zachować jej stan. Niektóre zakłady przeprowadzają również okresowe włączanie zapasów magazynowych co około dwanaście miesięcy, przepuszczając kondensatory przez cykl ładowania, aby utrzymać ich warstwę dielektryczną — praktyka, która zauważalnie wydłuża okres przydatności do użycia starszego sprzętu napędowego.

Właściwa kategoria. Właściwe osie. Właściwa generacja.
