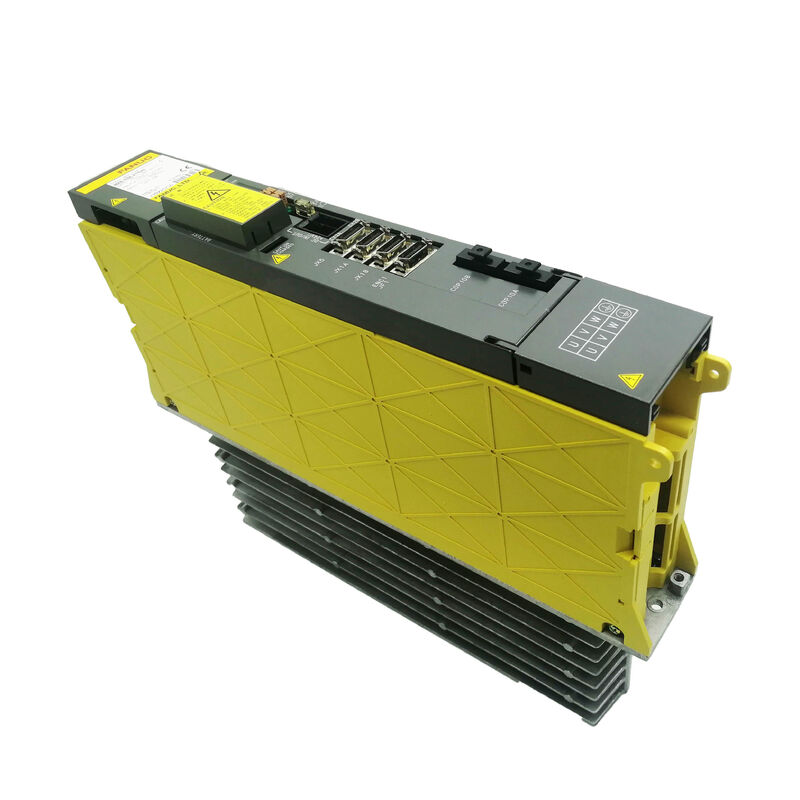

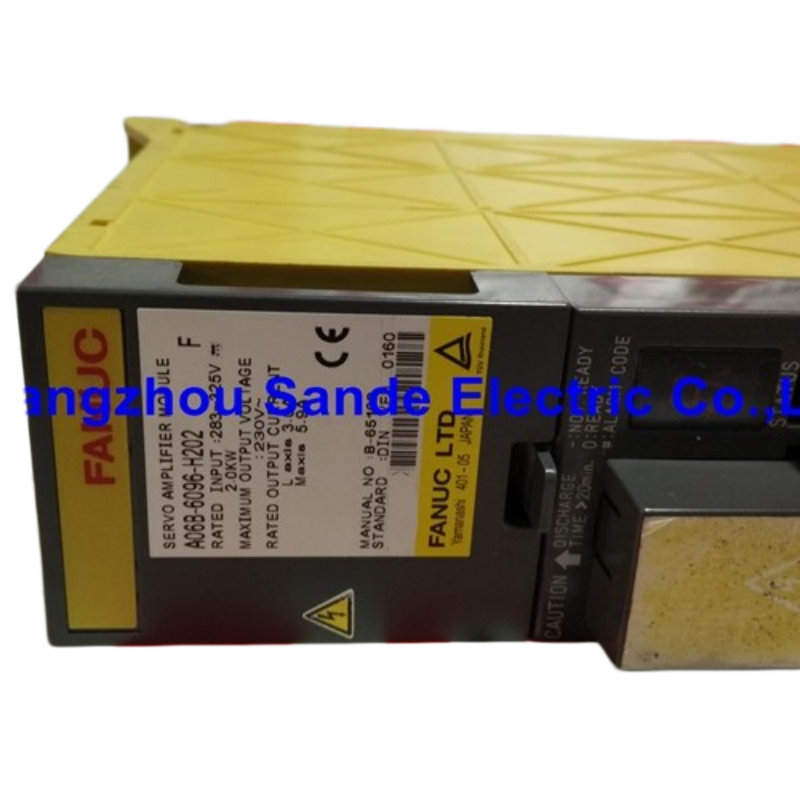

Jednostka serwo-wzmacniacza AC FANUC A06B-6096-H207 — Opis produktu

Gdy liczba osi nie dzieli się równo przez trzy

Większość ludzi wyobraża sobie podstawową maszynę CNC jako system trójosiowy — X, Y, Z. Jednak znacząca część starszego sprzętu sterowanego przez FANUC, działającego dziś w fabrykach, została od początku zbudowana z czterema, pięcioma lub więcej sterowanymi osiami: czwartą osią dla stołu obrotowego, piątą dla głowicy uchylnej, dodatkową osią do automatycznej wymiany narzędzi lub drugim zsynchronizowanym wrzecionem w centrum tokarskim. W tych konfiguracjach szafa sterownicza nie zawiera pojedynczego modułu trójosiowego i uznaje sprawę za załatwioną — zawiera kombinację typów modułów, dobranych pod względem rozmiaru i rozmieszczenia, aby pokryć pełną liczbę osi.

A06B-6096-H207 to właśnie moduł, który wypełnia luki w tych konfiguracjach. Jako jednostka dwuosiowa z serii A06B-6096 firmy FANUC, współpracuje z modułami trójosiowymi, takimi jak H302, w celu rozbudowy szaf dla maszyn z czterema, pięcioma lub sześcioma sterowanymi osiami — lub działa samodzielnie w maszynach dwuosiowych, gdzie pełna grupa osi mieści się w jednej jednostce dwuosiowej. Pełni inną rolę niż H302, mimo że pochodzi z tej samej rodziny produktów.

Wyprodukowano w Japonii, certyfikat CE, dostępne w stanie nowym i przetestowanym, odnowionym. Jeśli A06B-6096-H207 to numer na etykiecie uszkodzonego modułu Twojej maszyny lub w dokumentacji serwisowej, ta strona dotyczy Twojej konkretnej sytuacji zaopatrzeniowej.

H207 vs H302 — Dwa moduły z tej samej rodziny, dwa różne zadania

Zarówno A06B-6096-H207, jak i A06B-6096-H302 należą do serii A06B-6096 firmy FANUC, co oznacza, że dzielą tę samą generację, tę samą kompatybilność sterowników i tę samą ogólną architekturę napędu. Różni je liczba osi zakodowana w sufiksie i następujący po niej poziom prądowy.

Maszyna z czterema sterowanymi osiami może wykorzystywać pojedynczy H302 do grupy głównej osi X/Y/Z i pojedynczy H207 do czwartej osi — używając obu modułów razem do pokrycia całego systemu. W tej konfiguracji dwa moduły mają różne numery części, ale działają obok siebie w tej samej szafie sterowniczej, podłączone do tego samego sterownika. Gdy H207 ulegnie awarii w takim układzie, trzy główne osie nadal działają (jeśli H302 jest sprawny), podczas gdy czwarta oś przestaje działać — wzorzec, który sam w sobie jest użytecznym wskaźnikiem diagnostycznym wskazującym bezpośrednio na moduł H207.

Maszyna z tylko dwiema sterowanymi osiami — na przykład proste centrum tokarskie dwuosiowe lub specjalistyczna wytaczarka — może używać H207 samodzielnie, bez żadnego H302 w szafie sterowniczej.

W obu przypadkach właściwym zamiennikiem jest H207, a nie H302. Liczba osi jest inna, poziomy prądowe są inne, a konfiguracje parametrów w sterowniku CNC są dopasowane do konkretnego wariantu modułu w każdym slocie.

Zrozumienie sufiksu H207

W schemacie nazewnictwa serii A06B-6096 sufiks po literze H zawiera dwie informacje:

"2" — Cyfra wiodąca potwierdza, że jest to moduł dwuosiowy, zdolny do niezależnego sterowania dwiema osiami serwo z jednej fizycznej jednostki ze wspólną sekcją zasilania.

"07" — Cyfry końcowe identyfikują poziom prądowy wyjściowy dla tego wariantu. Jest to odrębne od poziomu "02" w H302 i odzwierciedla inny zestaw wymagań dotyczących kompatybilności silników. Poziom prądowy H207 jest dopasowany do konkretnych silników podłączonych do jego dwóch osi; użycie H207 w slocie, który był przeznaczony dla innego poziomu prądowego, wymaga zmian parametrów i weryfikacji kompatybilności, a nie tylko fizycznej wymiany.

Jednym z powtarzających się problemów przy zaopatrywaniu się w części z serii FANUC 6096: adres URL tej oferty produktu zawiera "AO6B-6O96-H2O7" — gdzie cyfry zero pojawiają się jako litera O z powodu optycznego rozpoznawania znaków z czcionek etykiet FANUC. Rzeczywisty numer części to zawsze A06B-6096-H207 z samymi cyframi po literze A. Podczas wyszukiwania, porównywania dokumentacji lub potwierdzania z dostawcą, traktuj obie formy ciągów znaków jako reprezentujące tę samą jednostkę.

Specyfikacje

Gdzie używany jest H207: bliższe spojrzenie na rzeczywiste konfiguracje maszyn

Maszyny, które wymagają konkretnie H207, należą do dwóch szerokich kategorii, a zrozumienie, która z nich dotyczy Twojej sytuacji, pomaga ustalić realistyczne oczekiwania dotyczące procesu zaopatrzenia.

Maszyny wieloosiowe z mieszanymi konfiguracjami modułów. Czteroosiowe centrum tokarskie z osiami X, Z, C (pozycjonowanie wrzeciona) i osią podrzędnego wrzeciona może wykorzystywać H302 do trzech głównych osi i H207 do czwartej. Pięcioosiowe centra obróbcze z konfiguracją głowicy obrotowo-uchylnej czasami rozdzielają przypisania osi między dwa lub trzy moduły różnych typów. W tych mieszanych szafach sterowniczych H207 jest prawie zawsze modułem obsługującym osie dodatkowe — te, które rozszerzają maszynę poza podstawową operację trójosiową. Kiedy te osie przestają działać, a osie główne działają normalnie, H207 jest natychmiastowym przedmiotem zainteresowania.

Samodzielne maszyny dwuosiowe. W dedykowanym dwuosiowym centrum tokarskim CNC, maszynie do szlifowania profili lub dwuosiowej jednostce wytaczarskiej, H207 może być jedynym serwo-wzmacniaczem w szafie sterowniczej. W tej konfiguracji każdy alarm serwo na jednej z osi wskazuje na pojedynczy moduł H207 jako głównego podejrzanego (po wykluczeniu przyczyn związanych z silnikiem i kablem).

W obu przypadkach H207 nie jest elementem drugorzędnym ani gorszym — jest to napęd, od którego całkowicie zależą dotknięte osie, a jego awaria zatrzymuje te osie równie całkowicie, jak awaria modułu trójosiowego zatrzymuje maszynę trójosiową.

Czynnik wieku: czego można się spodziewać po komponentach serii 6096 dzisiaj

Seria A06B-6096 była produkowana do obsługi rodzin sterowników FANUC, które były aktywnie wdrażane w latach 80. i 90. XX wieku. Maszyny zbudowane w oparciu o ten sprzęt są obecnie w służbie od dwudziestu pięciu do czterdziestu lat. Te, które nadal działają produkcyjnie, reprezentują specyficzną kategorię: mechanicznie sprawne urządzenia, dobrze utrzymane, często w zakładach, gdzie koszt kapitałowy wymiany nie jest uzasadniony ciągłą produktywnością maszyny.

Komponenty tych maszyn — napędy, zasilacze, silniki serwo — działały w tych warunkach przez dziesięciolecia. Niektóre są w doskonałym stanie, ponieważ maszyna pracowała z umiarkowanymi cyklami roboczymi w kontrolowanym środowisku. Inne wykazują oznaki zużycia: kondensatory elektrolityczne, które odchyliły się od specyfikacji, tranzystory IGBT o zmniejszonej wydajności przełączania, złącza, które przeszły setki cykli rozszerzeń i skurczów termicznych. Przetestowana, odnowiona jednostka z wycofanej z eksploatacji maszyny o podobnym wieku może faktycznie zaoferować lepszą pozostałą żywotność niż jednostka, która działała nieprzerwanie na granicy swoich limitów termicznych przez dwadzieścia lat.

Ta generacyjna rzeczywistość kształtuje również rynek wtórny. Jednostki A06B-6096-H207 stają się dostępne głównie wtedy, gdy sprzęt jest wycofywany z eksploatacji, modernizowany o nowsze sterowniki lub demontowany po całkowitej awarii maszyny. Dostawy nie są stałe ani przewidywalne — dostępność zależy od tego, co niedawno trafiło na rynek wtórny, a konkretne warianty mogą być obfite w jednym miesiącu i rzadkie w następnym. Dla zakładów, które wiedzą, że używają maszyn wyposażonych w H207, sprawdzanie aktualnych zapasów i zabezpieczanie potwierdzonego zapasu jest bardziej niezawodną strategią niż zakładanie, że część będzie dostępna, gdy będzie pilnie potrzebna.

Stan i gwarancja

Nowe / oryginalne jednostki — Nieużywany zapas fabryczny w odpowiednim opakowaniu. Objęte 12-miesięczną gwarancją. Stanowią one najwyższy poziom niezawodności i są właściwym wyborem dla maszyn w wymagających środowiskach produkcyjnych.

Przetestowane, odnowione jednostki — Odzyskane z wycofanych z eksploatacji lub przeprojektowanych maszyn, oczyszczone i przetestowane funkcjonalnie pod obciążeniem przed wystawieniem. Objęte 3-miesięczną gwarancją. W przypadku programów zapasów planowanych, maszyn o niskim stopniu wykorzystania lub sytuacji, gdy budżet na nową jednostkę nie jest dostępny, przetestowane, odnowione jednostki zapewniają zweryfikowany, działający komponent przy niższych kosztach.

Wszystkie zwroty gwarancyjne muszą zawierać oryginalną etykietę nienaruszoną. Zgłoś uszkodzenie, niekompletną dostawę lub niezgodność opisu w dniu przybycia lub w następny dzień roboczy. Jednostki uznane za niefunkcjonalne w ciągu 4 dni od otrzymania kwalifikują się do zwrotu. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprawidłową instalacją, błędami po stronie silnika ani błędami parametrów zastosowanymi po dostawie. Zwroty nie są akceptowane w przypadku zakupu niewłaściwego przedmiotu lub zmiany zdania — zawsze zweryfikuj numer części z fizyczną etykietą maszyny przed złożeniem zamówienia.

Zamówienie i wysyłka

Wysyłka: 2 do 4 dni roboczych od potwierdzenia płatności, magazyn w Guangzhou.

Przewoźnicy: DHL i FedEx do dostaw międzynarodowych. Odbiór z lokalnego magazynu w Guangzhou po wcześniejszym uzgodnieniu.

Wysyłka łączona: Dostępna przy zamawianiu wielu komponentów razem. Przydatne przy zaopatrywaniu się zarówno w H207, jak i inne komponenty napędu lub sterownika do tej samej przebudowy maszyny.

Płatność: Przelew bankowy T/T (wszystkie wartości). PayPal i Western Union akceptowane dla zamówień do 500 USD.

Cła: Wszelkie należności celne przywozowe, podatki i opłaty maklerskie w kraju docelowym są odpowiedzialnością kupującego. Kupujący z regionów z ograniczeniami usług DHL/FedEx powinni skontaktować się z zespołem sprzedaży przed złożeniem zamówienia, aby omówić dostępne alternatywy logistyczne.

Często zadawane pytania

P1: Moja maszyna ma zarówno A06B-6096-H302, jak i A06B-6096-H207 w tej samej szafie sterowniczej. Czwarta oś przestała działać, ale pozostałe trzy osie działają. Czy to potwierdza awarię H207?

Opisany przez Ciebie wzorzec objawów — utrata jednej grupy osi, podczas gdy druga pozostaje sprawna — jest zgodny z awarią modułu H207 i jest jednym z najczystszych wskaźników diagnostycznych, jakie napotkasz w tym typie konfiguracji szafy sterowniczej. Jednak przed stwierdzeniem awarii modułu warto sprawdzić dwie rzeczy: po pierwsze, czy kod alarmu wyświetlany na sterowniku CNC to błąd napędu serwo, czy błąd enkodera/sprzężenia zwrotnego, ponieważ ten ostatni może mieć źródło w kablu lub silniku, a nie w napędzie; po drugie, czy odczyt napięcia magistrali DC na H207 mieści się w normalnym zakresie (wyświetlacz stanu serwo sterownika często to pokazuje). Jeśli kod alarmu to wewnętrzny błąd napędu lub H207 nie inicjalizuje się po włączeniu zasilania, moduł jest prawie na pewno przyczyną. Jeśli jest to błąd sprzężenia zwrotnego enkodera, sprawdź kabel enkodera na dotkniętej osi przed zamówieniem zamiennego modułu.

P2: Czy A06B-6096-H207 może być używany jako zamiennik A06B-6096-H302, jeśli H302 jest niedostępny?

Nie — nie jako bezpośredni zamiennik typu „plug-and-play”. H302 steruje trzema osiami, a H207 steruje dwiema, więc użycie H207 w slocie trójosiowym pozostawiłoby jedną oś całkowicie bez połączenia napędowego. Poza niedopasowaniem liczby osi, poziomy prądowe są różne (02 vs 07), co oznacza, że dane parametrów dla każdego slotu są skonfigurowane do konkretnego modułu. Nawet w scenariuszach, gdzie aktywnie używane są tylko dwie z trzech osi H302, zamiana na H207 wymagałaby ponownego przypisania osi, rekonfiguracji parametrów i prawdopodobnie zmian w okablowaniu — staje się to projektem modyfikacji, a nie wymianą serwisową. Właściwym podejściem, gdy H302 jest niedostępny, jest pozyskanie H302 z alternatywnych źródeł, a nie zamiana na H207.

P3: Jak poziom prądowy „07” w H207 porównuje się do poziomu „02” w H302? Czy wyższy numer poziomu zawsze oznacza wyższy prąd znamionowy?

W serii A06B-6096 numeryczna część sufiksu po cyfrze liczby osi odzwierciedla różne poziomy prądowe, ale związek między numerem poziomu a rzeczywistym prądem wyjściowym nie jest prostą skalą liniową — numery poziomów to wewnętrzne kody kategoryzacji FANUC, a nie bezpośrednie wartości prądowe. Ważne przy zaopatrzeniu jest to, że poziom „07” w H207 i poziom „02” w H302 to różne specyfikacje, a każdy z nich jest dopasowany do konkretnych kombinacji silników w maszynach, w których zostały zainstalowane. Jedynym niezawodnym sposobem potwierdzenia, jakiego poziomu wymaga Twoja maszyna dla danego slotu, jest odniesienie się do oryginalnej dokumentacji maszyny, tabliczki znamionowej uszkodzonego modułu lub danych parametrów serwo w sterowniku CNC. Użycie innego poziomu bez weryfikacji kompatybilności silnika i aktualizacji odpowiednich parametrów serwo stwarza ryzyko nieprawidłowej regulacji prądu, która może objawiać się błędami pozycjonowania osi, oscylacjami lub alarmami termicznymi.

P4: Zaopatrujemy się w części do maszyny, która stała nieużywana przez kilka lat po odejściu poprzedniego zespołu serwisowego. Znaleźliśmy coś, co wygląda na H207 w pudełku magazynowym bez etykiety. Czy jest jakiś sposób, aby go pewnie zidentyfikować przed zainstalowaniem?

Nieoznakowany moduł w magazynie stwarza realne wyzwanie identyfikacyjne, ale istnieją podejścia, które mogą pomóc w jego zawężeniu. Jeśli masz dostęp do oryginalnej szafy sterowniczej maszyny i zainstalowany jest w niej sprawny H207 lub H302, porównanie fizyczne obok siebie — wymiary modułu, pozycje złączy, układ płytki drukowanej i wszelkie widoczne oznaczenia komponentów na PCB — może pomóc ustalić, czy tajemniczy moduł pochodzi z tej samej serii i tego samego wariantu liczby osi. Dwuosiowe i trójosiowe moduły serii FANUC 6096 mają widocznie różne konfiguracje złączy, odzwierciedlające ich różne liczby osi, więc fizyczny kształt powinien potwierdzić lub wykluczyć identyfikację H207. Dodatkowo, jeśli na płytce drukowanej wewnątrz modułu znajdują się jakiekolwiek widoczne numery części na jego powierzchni — moduły serwo FANUC często je mają — można je porównać, aby potwierdzić typ modułu. Jeśli żadna z tych metod nie pozwoli na pewną identyfikację, użycie tajemniczego modułu w produkcji nie jest zalecane, niezależnie od jego pozornego stanu.

P5: Jaka jest najczęstsza przyczyna awarii napędów serii A06B-6096 na tym etapie ich żywotności i czy wpływa to na sposób oceny jednostki odnowionej?

W wieku, jaki osiągnęły te napędy, najczęstsze tryby awarii dzielą się na dwie kategorie. Pierwsza to degradacja kondensatorów elektrolitycznych w sekcjach magistrali DC i zasilania — kondensatory mają ograniczoną żywotność operacyjną, a jednostki, które były w ciągłej eksploatacji od lat 90. XX wieku, mogą mieć kondensatory, których pojemność znacznie odbiega od specyfikacji, nawet jeśli napęd nie wygenerował twardego błędu. Może to powodować sporadyczne zachowanie, zmniejszoną wydajność hamowania regeneracyjnego i ostatecznie awarię katastrofalną. Drugi częsty tryb awarii to degradacja obwodu sterownika bramki IGBT, która może powodować, że jedna oś generuje nieregularny moment obrotowy lub fałszywe alarmy nadprądowe przed wystąpieniem całkowitej awarii. Oceniając jednostkę odnowioną, zapytaj, czy proces testowania obejmował testy cyklu obciążenia pod prądem, a nie tylko sprawdzenie po włączeniu zasilania — napęd może się włączyć i zainicjalizować poprawnie, a mimo to mieć marginalną wydajność kondensatora lub IGBT, która staje się widoczna dopiero pod rzeczywistym obciążeniem osi. Renomowany proces odnawiania obejmuje testowanie funkcjonalne w reprezentatywnych warunkach pracy, a nie tylko inspekcję wizualną i potwierdzenie włączenia. Jednostki, które zostały przetestowane w ten sposób, zapewniają znacznie większą pewność niż te, które zostały sprawdzone tylko pod kątem stanu kosmetycznego i podstawowej inicjalizacji.

Właściwy moduł. Właściwe osie. Właściwa generacja.
