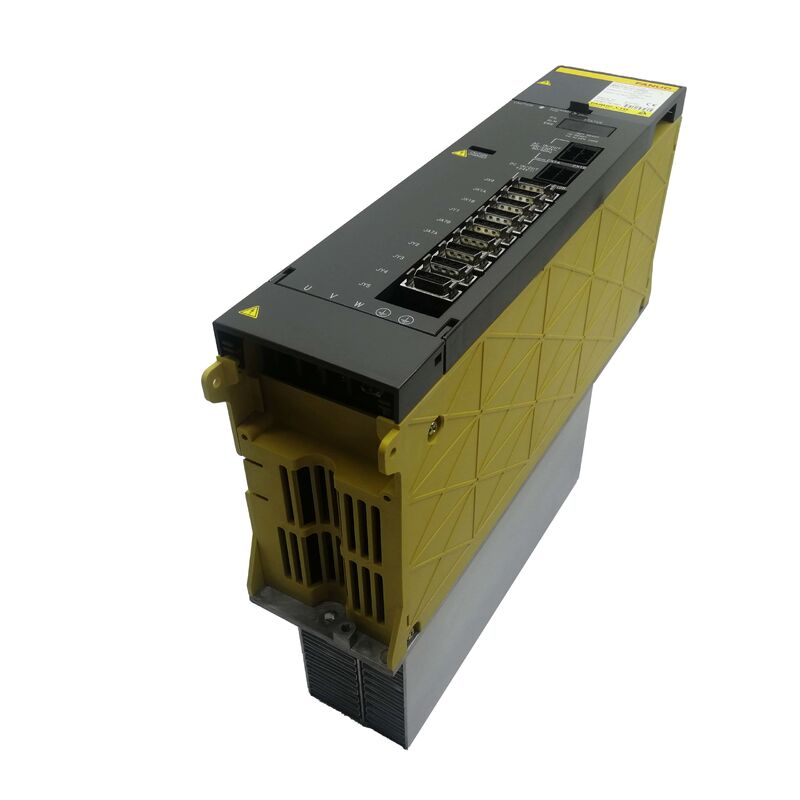

Jednostka serwo-wzmacniacza AC FANUC A06B-6102-H211 — Opis produktu

Oś, która nie potrzebuje brutalnej siły, nadal potrzebuje odpowiedniego napędu

W projektowaniu obrabiarek CNC nie wszystkie osie są równe. Osie, które poruszają obrabiany przedmiot lub przenoszą głowicę wrzeciona pod obciążeniem ciężkiego skrawania, stawiają zupełnie inne wymagania swoim napędom w porównaniu do osi odpowiedzialnych za precyzyjne pozycjonowanie przy lekkim obciążeniu — stołu obrotowego, który indeksuje w małych przyrostach, osi pomocniczej, która steruje ramieniem zmieniacza narzędzi, lub osi posuwu precyzyjnego w szlifierce, gdzie płynny ruch przy niskiej prędkości jest ważniejszy niż maksymalna zdolność prądowa.

FANUC A06B-6102-H211 jest zbudowany dokładnie z myślą o tym końcu spektrum. Znajduje się w niższej kategorii prądowej w rodzinie dwuosiowych wzmacniaczy serii α — H211 — sparowany z serwosilnikami, które zasilają lżejsze osie, gdzie pobór prądu pozostaje w umiarkowanych granicach podczas normalnej pracy. Zamontowanie zbyt dużego wzmacniacza do tych osi nie poprawia wydajności; może faktycznie pogorszyć stabilność precyzyjnego pozycjonowania, wprowadzając niedopasowanie rozdzielczości w pętli sprzężenia zwrotnego prądu. Właściwy wariant dla właściwej osi pozwala całej maszynie pracować zgodnie z zamierzeniami projektanta.

Jednostka ta jest produkowana w Japonii, posiada certyfikat CE i jest dostępna zarówno w stanie nowym, jak i przetestowanym po regeneracji. Jeśli A06B-6102-H211 to numer udokumentowany dla Twojego uszkodzonego gniazda napędu, ta strona zawiera wszystko, czego potrzebujesz, aby podjąć świadomą decyzję o zakupie.

Odczyt szafy sterowniczej: H211, H215 i H230 obok siebie

Maszyny z napędami FANUC serii α często mają więcej niż jeden moduł A06B-6102 w szafie, i są to często różne warianty — ponieważ różne grupy osi mają różne profile obciążenia. Zrozumienie, jak te trzy popularne warianty odnoszą się do siebie, pomaga wyjaśnić, dlaczego numer części musi być dokładnie dopasowany do jego gniazda, a nie swobodnie zastępowany.

Wszystkie trzy mają ten sam fizyczny kształt, ten sam analogowy interfejs serwo do kontrolera FANUC i ten sam układ złącza magistrali napędu. To właśnie sprawia, że przypadkowe zastąpienie jest ryzykowne — wyglądają na wymienne na półce lub w ofercie, ale dane parametrów serwo CNC są skonfigurowane do konkretnego poziomu prądu każdego gniazda. Włożenie H230 do gniazda H211 bez aktualizacji parametrów wzmacniacza spowoduje nieprawidłowe działanie pętli regulacji prądu, potencjalnie powodując oscylacje osi lub niestabilność przy niskich prędkościach — dokładnie w zakresie pracy, w którym te lżejsze osie spędzają większość czasu pracy.

Co H211 mówi o tej jednostce

W konwencji numeracji części FANUC serii α sufiks po H koduje konfigurację osi napędu i poziom mocy prądowej w spójnym wzorze. Dla A06B-6102-H211:

Wiodący "2" potwierdza, że jest to moduł dwuosiowy — jedna fizyczna jednostka napędzająca dwie osie serwo jednocześnie. Jest to standard dla rodziny A06B-6102: wspólna sekcja zasilania z niezależną regulacją prądu na oś, pozwalającą na sterowanie dwiema osiami z jednego gniazda napędu w szafie.

Końcowe "11" umieszcza ten wariant na niższym końcu skali prądowej w ramach dwuosiowej linii serii α. Jest to poziom dopasowany do serwosilników o niższych wymaganiach prądu ciągłego — silników powszechnie stosowanych na lżejszych, bardziej zorientowanych na precyzję osiach w systemie CNC.

Praktyczna uwaga dla kupujących: adres URL na tej stronie zawiera ciąg znaków "AO6B-6IO2-H2II" — jest to powszechny artefakt rozpoznawania tekstu optycznego (OCR) i renderowania czcionek, gdzie zero (0) jest błędnie odczytywane jako litera O, a jedynka (1) jako litera I. Rzeczywisty numer części to jednoznacznie A06B-6102-H211 ze wszystkimi znakami numerycznymi. Podczas porównywania dokumentacji maszyny zawsze weryfikuj z fizyczną tabliczką znamionową i traktuj optyczne zamieszanie znaków w cyfrowych ofertach jako znane ryzyko w przypadku numerów części FANUC.

Specyfikacje

Gdzie H211 pasuje w rzeczywistych konfiguracjach maszyn

Niższy poziom prądu H211 sprawia, że nadaje się do następujących scenariuszy, z których wszystkie są powszechne w praktyce:

Małe tokarki i centra tokarskie CNC z kompaktowymi serwosilnikami na osiach poprzecznej i wzdłużnej. Maszyny te nie wymagają zapasu mocy prądowej dużego centrum obróbczego, a ich serwosilniki są odpowiednio dopasowane. Szafa sterownicza w tej konfiguracji może być w całości wyposażona w moduły H211, zamiast mieszanej konfiguracji H211/H230, która jest stosowana w cięższych maszynach trzyosiowych.

Maszyny do elektrodrążenia drutowego, gdzie ruch osi jest powolny, bardzo precyzyjny i wiąże się z minimalnym obciążeniem mechanicznym obrabianego przedmiotu. Wymagania prądowe serwosilników w tego typu maszynach są stale niskie, a wzmacniacz niższego poziomu jest właściwą specyfikacją dla tego środowiska pracy.

Osie obrotowe i indeksujące w centrach obróbczych, gdzie główne osie robocze (X, Y, Z) mogą wykorzystywać moduły o wyższym prądzie, ale pomocnicza czwarta lub piąta oś sterująca stołem obrotowym lub głowicą indeksującą pracuje pod znacznie mniejszym obciążeniem. W tej mieszanej konfiguracji, moduły H211 dla lżejszych osi i H215 lub H230 dla osi głównych w tej samej szafie są powszechnym rozwiązaniem.

Starsze frezarki z kompaktowymi serwosilnikami, gdzie oryginalny producent maszyny wybrał mniejsze silniki specjalnie dopasowane do zakresu skrawania i skoku osi konstrukcji. Maszyny te często mają pełną szafę modułów napędowych o niższym prądzie.

Stan i gwarancja

Nowe / oryginalne jednostki to nieużywane zapasy fabryczne w odpowiednim opakowaniu, objęte 12-miesięczną gwarancją. Są to właściwy wybór, gdy maszyna pracuje w ciągłej produkcji i oczekiwania dotyczące niezawodności są najwyższe.

Przetestowane jednostki po regeneracji pochodzą z wycofanych z eksploatacji lub zmodernizowanych maszyn, zostały funkcjonalnie zweryfikowane w warunkach pracy i posiadają 3-miesięczną gwarancję. Są praktyczną opcją dla planowanego zapasu części zamiennych, maszyn o niższym wykorzystaniu lub napraw budżetowych, gdzie celem jest potwierdzona sprawna jednostka.

Wszystkie roszczenia gwarancyjne wymagają zachowania oryginalnej etykiety. Jednostki, które dotrą uszkodzone, niekompletne lub niezgodne z opisem, powinny zostać zgłoszone w dniu przybycia lub następnego dnia roboczego, z fotografiami, jeśli to możliwe. Jednostki niefunkcjonalne w ciągu 4 dni od otrzymania w normalnych warunkach pracy kwalifikują się do zwrotu lub wymiany. Gwarancja nie obejmuje uszkodzeń wynikających z nieprawidłowej instalacji, propagacji usterek po stronie silnika ani błędów konfiguracji parametrów zastosowanych po dostawie.

Zamawianie i logistyka

Wysyłka: 2 do 4 dni roboczych po potwierdzeniu płatności, z naszego magazynu w Guangzhou.

Wysyłka: DHL i FedEx do dostaw międzynarodowych. Dostępny jest odbiór z lokalnego magazynu w Guangzhou, który można zorganizować bezpośrednio. Obowiązuje wysyłka łączona przy zamawianiu wielu części razem — przydatna opcja przy zaopatrywaniu się w kilka komponentów napędowych do jednej naprawy maszyny lub programu części zamiennych obejmującego wiele maszyn.

Płatność: Przelew bankowy T/T dla wszystkich wartości zamówienia. PayPal i Western Union dla zamówień do 500 USD.

Cła: Wszelkie cła importowe, podatki i opłaty kraju docelowego są odpowiedzialnością kupującego. Kupujący w regionach, gdzie standardowa usługa DHL/FedEx jest ograniczona lub niedostępna, powinni skontaktować się z zespołem sprzedaży przed złożeniem zamówienia, aby omówić alternatywne rozwiązania logistyczne. Nie należy zakładać dostępności usługi dla wszystkich miejsc docelowych bez wcześniejszego sprawdzenia.

Często zadawane pytania

P1: Nie mogę szybko zdobyć H211, a maszyna jest zatrzymana. Czy mogę tymczasowo zastąpić H215, aby wznowić produkcję, czekając na właściwą część?

Fizycznie H215 pasuje do tego samego gniazda co H211 — kształt jest identyczny. Jednak aby działał poprawnie, wymaga aktualizacji parametru serwo-wzmacniacza w sterowniku CNC, aby dopasować charakterystykę prądową H215. Bez tej zmiany parametru, pętla regulacji prądu dla obu osi tego modułu będzie działać na podstawie nieprawidłowych danych referencyjnych, co może powodować błędy precyzyjnego pozycjonowania, niestabilność przy niskich prędkościach lub nieoczekiwane stany alarmowe. Sama aktualizacja parametru nie jest technicznie trudna dla kogoś zaznajomionego z konfiguracją parametrów serwo FANUC, ale musi zostać wykonana, a następnie zweryfikowana ruchami testowymi osi przed powierzeniem maszynie produkcji. Kluczowym ryzykiem jest to, że tymczasowe rozwiązanie może subtelnie zmienić strojenie serwo maszyny w sposób wpływający na jakość części — zawsze powróć do właściwego wariantu H211 i przywróć oryginalne parametry, gdy tylko właściwa część będzie dostępna.

P2: Dlaczego oferta produktu pokazuje "AO6B-6IO2-H2II" — czy to inny numer części?

Nie, to ten sam numer części, odczytany przez optyczne rozpoznawanie znaków (OCR). FANUC używa w niektórych swoich etykietach czcionki, w której cyfra "0" (zero) i litera "O" są wizualnie podobne, podobnie jak cyfra "1" (jeden) i litera "I". Kiedy etykiety z numerami części są skanowane lub przepisywane ze zdjęć, te znaki często są zamieniane w cyfrowych zapisach. Prawidłowy numer części to zawsze A06B-6102-H211 — wszystkie cyfry po początkowej literze A. Podczas wyszukiwania tej części lub porównywania dokumentacji maszyny, traktuj "AO6B-6IO2-H2II" i "A06B6102H211" jako tę samą jednostkę. Fizyczne tabliczki znamionowe na sprzęcie FANUC są autorytatywnym odniesieniem; transkrypcje cyfrowe powinny być weryfikowane z rzeczywistą etykietą sprzętu.

P3: Nasza maszyna stała w magazynie przez około dwa lata przed ponownym uruchomieniem. Napęd nie był uszkodzony — był po prostu przechowywany z maszyną. Czy musimy coś zrobić przed włączeniem napędu?

Długotrwałe przechowywanie stwarza dwa potencjalne problemy dla serwo-wzmacniaczy tej generacji. Po pierwsze, kondensatory elektrolityczne w sekcji magistrali DC stopniowo tracą swoją pojemność ładunkową, gdy nie są zasilane przez długi czas — proces ten nazywa się degradacją kondensatorów. W przypadku okresów przechowywania wynoszących dwa lata lub dłużej, zaleca się kontrolowaną sekwencję włączania: stopniowo włączaj napęd za pomocą transformatora regulowanego (variaka) przy obniżonym napięciu przez okres od trzydziestu do sześćdziesięciu minut, pozwalając kondensatorom na regenerację w łagodnych warunkach przed zastosowaniem pełnego napięcia. Po drugie, wszelkie złącza lub powierzchnie stykowe, które były narażone na wilgoć podczas przechowywania, powinny zostać sprawdzone pod kątem utlenienia przed podłączeniem. Wewnątrz napędu należy sprawdzić, czy nie ma śladów uszkodzeń spowodowanych kondensacją. Jeśli środowisko przechowywania było klimatyzowane, a jednostka była przechowywana w oryginalnym opakowaniu, ryzyko jest mniejsze — ale etap kondycjonowania kondensatorów jest rozsądnym środkiem ostrożności niezależnie od warunków przechowywania.

P4: Zarządzamy konserwacją wielu małych maszyn CNC, a kilka z nich zostało oznaczonych jako potencjalnie problematyczne pod względem napędów. Czy istnieje sposób na przetestowanie stanu napędu bez demontażu i wysyłki modułów?

 Ocena stanu serwo-wzmacniaczy α na miejscu ma pewne praktyczne ograniczenia, ale istnieją użyteczne metody diagnostyczne, które nie wymagają demontażu modułu. Ekran diagnostyki serwo sterownika CNC może wyświetlać dane sprzężenia zwrotnego prądu, błąd prędkości i błąd pozycji w czasie rzeczywistym — nietypowe wzorce w tych wartościach podczas normalnego ruchu osi mogą wskazywać na degradację związaną z napędem, zanim wystąpi pełne uszkodzenie. Diody LED stanu wzmacniacza również dostarczają informacji o historii błędów na wielu modułach serii α: wzorzec powtarzających się przejściowych alarmów, które znikają po cyklu zasilania, lub alarmy, które korelują z określonymi warunkami obciążenia, często wskazują na napęd z marginalną wydajnością termiczną lub osłabionym przełączaniem IGBT. Warto przeprowadzić fizyczną inspekcję wentylatorów chłodzących napędu — uszkodzone lub wolno działające wentylatory są główną przyczyną przyspieszonej degradacji napędu. Jeśli konkretna oś generuje sporadyczne alarmy serwo od kilku miesięcy bez wyraźnej przyczyny po stronie silnika lub kabla, moduł napędu dla tej osi jest rozsądnym kolejnym celem dochodzenia.

P5: Kupujemy kilka części w ramach wielu zamówień w ciągu najbliższych miesięcy w ramach planowanego programu konserwacji. Czy istnieje preferowany sposób strukturyzowania tych zakupów, aby uzyskać najlepsze wyniki w zakresie cen i wysyłki?

 W przypadku ustrukturyzowanego programu konserwacji obejmującego wiele maszyn w dłuższym okresie, najskuteczniejszym podejściem jest przedłożenie skonsolidowanej listy wymagań z góry — wszystkie przewidywane numery części, szacunkowe ilości i przybliżony harmonogram — nawet jeśli poszczególne zamówienia będą składane etapami. Pozwala to zespołowi sprzedaży na jednoczesne sprawdzenie globalnej dostępności wszystkich wymaganych wariantów, zaznaczenie tych, które mają ograniczony zapas lub dłuższe czasy realizacji, i ustalenie oczekiwań co do tego, które pozycje należy nadać priorytet w wcześniejszych zamówieniach. Tworzy to również podstawę do omówienia wspólnych ustaleń dotyczących wysyłki dla partii części, co zmniejsza koszt transportu jednostkowego w porównaniu do indywidualnych przesyłek. Menedżerowie ds. konserwacji, którzy planują zaopatrzenie w części zamienne serii α kwartalnie, a nie reaktywnie, zazwyczaj napotykają mniej sytuacji awaryjnych i niższe całkowite koszty części — rynek wtórny tych napędów nagradza kupujących, którzy nie działają pod presją przestoju produkcji.

Właściwy poziom. Właściwa oś. Potwierdzony zapas pochodzący z Japonii.
