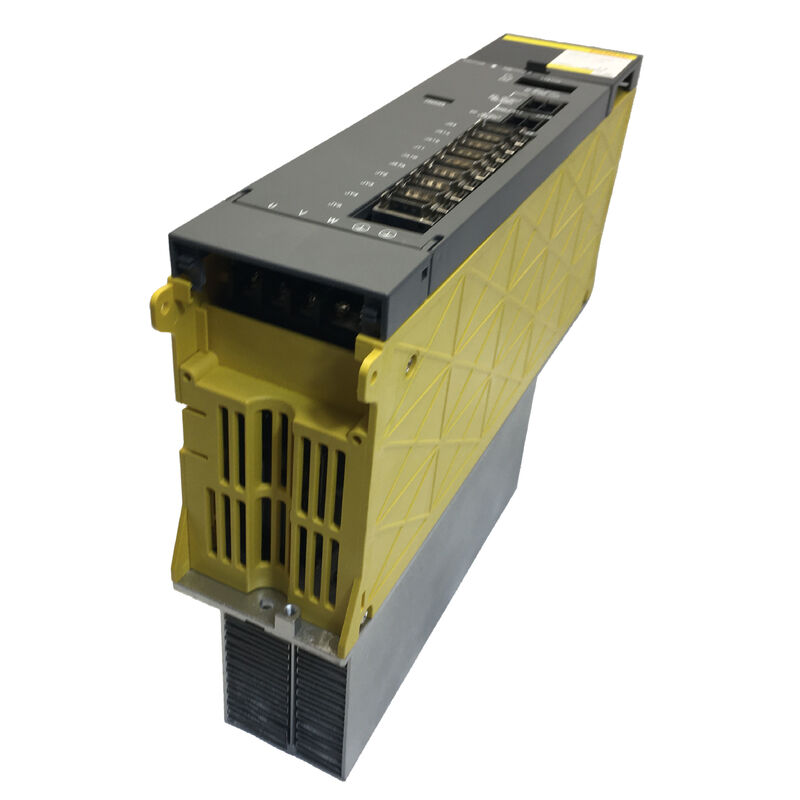

Jednostka serwo-wzmacniacza FANUC A06B-6102-H230 — Opis produktu

Trzy osie, dwa gniazda napędowe, jedna kluczowa różnica

Podejdź do centrum obróbczego sterowanego przez FANUC z końca lat 90. lub początku XXI wieku i otwórz szafę sterowniczą. W wielu konfiguracjach osie X i Y są obsługiwane przez jeden dwuosiowy moduł serwo-wzmacniacza, a oś Z — pionowy wrzeciono, które przenosi cały ciężar narzędzia tnącego — jest obsługiwana oddzielnie, często przez moduł o znacznie wyższym prądzie znamionowym. Mechanika ruchu pionowego, kompensacja grawitacji i wymagania momentu obrotowego szybkich ruchów osi Z po prostu wymagają więcej od napędu.

Takie jest środowisko, dla którego zaprojektowano A06B-6102-H230. Należy on do rodziny serwo-wzmacniaczy FANUC serii α, a w ramach tej rodziny H230 jest modułem dwuosiowym o wyższym ciągłym prądzie wyjściowym niż H215. Dla osi, gdzie obciążenia są większe, a wymagania prądowe wyższe, jest to wariant określony przez system — a zamontowanie niewłaściwego jest pewnym sposobem na generowanie alarmów przeciążenia termicznego, dopóki ktoś nie prześledzi problemu do szafy sterowniczej.

Jednostka ta jest produkowana w Japonii, posiada certyfikat CE i jest dostępna w stanie nowym i odnowionym. Jeśli H230 to numer na dokumentacji maszyny lub na etykiecie uszkodzonego modułu, czytaj dalej.

H230 i H215 — ta sama seria, różne zadania

Ponieważ te dwa numery części różnią się tylko sufiksem, warto omówić je bezpośrednio. Zarówno A06B-6102-H215, jak i A06B-6102-H230 to moduły dwuosiowe z serii FANUC α — ta sama rodzina napędów, ten sam interfejs komunikacyjny, ten sam kształt fizyczny, ta sama kompatybilność z kontrolerem. Tym, co je odróżnia, jest znamionowy prąd wyjściowy, który koduje sufiks.

„2” w obu oznaczeniach potwierdza konfigurację dwuosiową. Końcowe cyfry — „15” w porównaniu do „30” — reprezentują różne poziomy prądu znamionowego. H230 znajduje się wyżej w tej hierarchii niż H215. W praktyce oznacza to, że H230 jest dopasowany do silników serwo o wyższym ciągłym poborze prądu: większych silników osi, cięższych obciążeń lub zastosowań, w których silnik doświadcza stałego wysokiego momentu obrotowego podczas normalnej pracy.

Zamiana H215 na H230, nawet tymczasowo, nawet „tylko po to, aby maszyna działała”, zazwyczaj skutkuje osiągnięciem przez napęd progu ochrony termicznej podczas cykli z dużym obciążeniem. Alarm może nie pojawić się natychmiast przy lekkiej pracy, co sprawia, że niedopasowanie jest łatwe do przeoczenia na początku i trudniejsze do zdiagnozowania, gdy usterka się pojawi. Prawidłowym rozwiązaniem jest zawsze odpowiednio dobrany wariant.

Odwrotna zamiana, czyli zamontowanie H230 tam, gdzie jest wymagany H215, niesie ze sobą własne ryzyko: ustawienia parametrów dla znamionowych prądów wzmacniacza muszą być zgodne, a niedopasowanie może spowodować niestabilną regulację prądu na osiach o niższej mocy. Żadna z niewłaściwych zamian części nie jest niegroźna.

Specyfikacje

Gdzie H230 pojawia się w praktyce

W typowym trzyosiowym centrum obróbczym pracującym z kontrolerem FANUC Series 16 lub 18, szafa sterownicza jest zorganizowana według przypisania osi i profilu obciążenia. Osie X i Y obsługują ruchy stołu poziomego — zazwyczaj mniejsza bezwładność, bardziej przewidywalne krzywe obciążenia. Oś Z zajmuje się pozycjonowaniem pionowym pod wpływem grawitacji, często ze śrubą kulową, która musi przeciwdziałać zarówno siłom skrawania, jak i ciężarowi głowicy wrzeciona.

W przypadku maszyn skonfigurowanych w ten sposób, moduł napędowy osi Z często ma wyższy prąd znamionowy niż moduł osi X/Y w tej samej szafie. Tam właśnie H230 ma tendencję do pojawiania się — nie dlatego, że liczba osi jest wyższa, ale dlatego, że silnik, który obsługuje, pobiera więcej prądu w normalnych warunkach pracy niż silniki na lżejszych osiach.

Ta sama logika dotyczy tokarek z ciężkimi uchwytami lub maszyn, w których jedna oś stale pracuje z frezami o dużej średnicy przy agresywnych posuwach. Dobór napędów w tych szafach rzadko jest arbitralny; producent maszyny określił różne poziomy prądu dla różnych obciążeń osi, a numer części serii α dokładnie koduje tę decyzję inżynieryjną.

Przy zamawianiu zamiennika, przypisanie osi ma takie samo znaczenie jak numer części. Jeśli uszkodzony napęd jest tym, który obsługuje oś Z w trzyosiowym centrum obróbczym, H230 jest prawdopodobnie właściwą jednostką dla tego gniazda — ale zawsze należy to zweryfikować na podstawie dokumentacji maszyny, a nie zakładać tylko na podstawie etykiety osi.

Co wpływa na długoterminową niezawodność napędów w instalacjach serii α

Żywotność serwo-wzmacniaczy w tej generacji napędów FANUC jest ściśle związana z zarządzaniem termicznym. Wewnętrzne moduły IGBT i obwody sterowników bramek generują ciepło proporcjonalne do przełączanego prądu, a architektura chłodzenia zależy od stałego przepływu powietrza przez szafę i przez żeberka napędu. W maszynie, która działa od piętnastu lub dwudziestu lat, wentylatory zamontowane bezpośrednio na modułach wzmacniacza są jednymi z najbardziej pomijanych elementów konserwacji — działają stale, gromadzą kurz, a gdy ich łożyska zaczynają się psuć, przepływ powietrza spada przed jakimkolwiek oczywistym ostrzeżeniem dźwiękowym.

Napęd, który przez miesiące pracuje w wysokiej temperaturze przed awarią, mógł uszkodzić swoje wewnętrzne obwody poza tym, co zewnętrzne testy mogą w pełni ujawnić — co jest jednym z powodów, dla których przetestowana, odnowiona jednostka z prawidłowo wycofanego sprzętu jest bardziej niezawodną opcją niż wyjęta jednostka o niepewnej historii. Wymiana wentylatora w module wzmacniacza, w połączeniu z dokładnym czyszczeniem szafy podczas instalacji nowego napędu, znacząco wydłuża żywotność jednostki zamiennej.

Inną powszechną ścieżką awarii w napędach serii α są kondensatory magistrali DC, które degradują się z wiekiem nawet w normalnych warunkach pracy. W jednostkach, które były przechowywane przez dłuższy czas, zamiast być aktywnie używane, stan kondensatorów warto zweryfikować przed umieszczeniem modułu w krytycznej maszynie produkcyjnej bez okresu monitorowanego uruchomienia.

Gwarancja, stan i zwroty

Nowe jednostki to nieużywane oryginalne zapasy, odpowiednio zapakowane i objęte 12-miesięczną gwarancją. Są to właściwy wybór dla maszyn krytycznych produkcyjnie, gdzie koszty przestojów są znaczące, a oczekiwania dotyczące niezawodności wysokie.

Przetestowane odnowione jednostki objęte są 3-miesięczną gwarancją i nadają się do programów części zamiennych, maszyn o niższym wykorzystaniu lub sytuacji, w których budżet jest głównym ograniczeniem. Wszystkie odnowione jednostki są testowane funkcjonalnie przed wystawieniem. Jednostki, których nie można zweryfikować pod kątem specyfikacji roboczych, nie są wystawiane, niezależnie od stanu wizualnego.

W przypadku roszczeń gwarancyjnych: zgłoś uszkodzenie, niekompletną dostawę lub niezgodność opisu w dniu przybycia lub następnego dnia roboczego, wraz z dokumentacją fotograficzną. Jednostki, które okażą się niefunkcjonalne w ciągu 4 dni od otrzymania w normalnych warunkach pracy, kwalifikują się do zwrotu. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprawidłową instalacją, awariami po stronie silnika ani błędami parametrów wprowadzonymi po dostawie. Oryginalne etykiety gwarancyjne muszą pozostać nienaruszone na każdej zwracanej jednostce.

Logistyka zamówień

Wysyłka: 2 do 4 dni roboczych po potwierdzeniu płatności. Przewoźnicy: DHL i FedEx międzynarodowo; odbiór z magazynu w Guangzhou lokalnie. Wspólna wysyłka jest oferowana przy zamawianiu wielu komponentów razem — warto o nią poprosić przy zamawianiu kilku modułów napędowych do jednej maszyny.

Płatność: Przelew bankowy T/T dla wszystkich wartości zamówienia; PayPal i Western Union dla zamówień do 500 USD.

Kupujący zagraniczni są odpowiedzialni za wszystkie cła importowe, podatki i opłaty kraju docelowego. Powinny one zostać uwzględnione w całkowitym koszcie dostawy przy porównywaniu opcji zakupu.

Często zadawane pytania

P1: Szafa sterownicza mojej maszyny ma dwa moduły A06B-6102 — jeden to H215, a drugi to H230. Czy mogę użyć jednego wariantu do magazynowania obu gniazd jako części zamiennych?

Nie jako bezpośrednią zamiennik dla obu pozycji bez dostosowania parametrów. H215 i H230 to różne poziomy prądu znamionowego, a ustawienia parametrów serwo kontrolera CNC są skonfigurowane tak, aby pasowały do konkretnego wariantu wzmacniacza w każdym gnieździe napędowym. Jeśli zainstalujesz H230 w gnieździe, które wcześniej działało z H215, dane parametrów dla tej osi będą musiały zostać zaktualizowane, aby odzwierciedlić różne charakterystyki wzmacniacza — lub zachowanie regulacji prądu będzie nieprawidłowe. Utrzymywanie oddzielnych części zamiennych dla każdego wariantu jest najbezpieczniejszym podejściem dla maszyny, w której oba typy są w użyciu. Jeśli chcesz znormalizować jeden wariant, praca inżynieryjna wymagana do walidacji zmiany powinna zostać wykonana celowo i udokumentowana, a nie zakładana.

P2: Jak mogę potwierdzić, który wariant dwuosiowy serii α jest wymagany przez gniazdo osi Z w mojej maszynie, przed złożeniem zamówienia?

Najbardziej niezawodnym źródłem jest dokumentacja elektryczna maszyny — schemat przypisania napędów lub karta danych parametrów, które producenci maszyn zazwyczaj dołączają do instrukcji konserwacji. Określi ona model wzmacniacza według osi. Drugim źródłem jest tabliczka znamionowa samego uszkodzonego urządzenia: nawet jeśli urządzenie jest niefunkcjonalne, etykieta z numerem części na obudowie modułu powinna być czytelna. Jeśli żadne z nich nie jest dostępne, dane parametrów zapisane w kontrolerze CNC często zawierają kody typu serwo-wzmacniacza dla każdej osi, które można odczytać za pomocą ekranu wyświetlania parametrów, a doświadczony technik FANUC może je skorelować z właściwym numerem części. Zamawianie na podstawie samej nazwy osi („napęd osi Z”) bez potwierdzenia konkretnego modelu jest częstym błędem przy zakupie, którego można łatwo uniknąć.

P3: Maszyna wyświetliła alarm serwo na osi, ale moduł napędowy wygląda na nieuszkodzony z zewnątrz. Czy to oznacza, że napęd nie jest problemem?

Wygląd zewnętrzny nie jest wiarygodnym wskaźnikiem stanu napędu we wzmacniaczach serii α. Większość wewnętrznych trybów awarii — degradacja IGBT, awarie obwodów sterowników, awarie kondensatorów — nie są widoczne z zewnątrz. Podejście diagnostyczne przed zamówieniem zamiennika powinno obejmować: zanotowanie dokładnego kodu alarmu i sprawdzenie jego znaczenia w liście alarmów kontrolera, sprawdzenie silnika i kabla sprzężenia zwrotnego na tej osi pod kątem ciągłości i uszkodzeń izolacji, a jeśli to możliwe, zamianę podejrzanego modułu napędowego na inne gniazdo osi, aby sprawdzić, czy alarm podąża za modułem. Jeśli alarm pozostaje na oryginalnej osi po zamianie, problem prawdopodobnie leży w silniku, kablu lub okablowaniu, a nie w samym napędzie. Wykonanie tego kroku zamiany najpierw może zaoszczędzić koszt zamówienia zamiennika dla niewłaściwego komponentu.

P4: Importujemy tę jednostkę międzynarodowo. Czy są jakieś dokumenty lub kwestie zgodności, o których powinniśmy wiedzieć?

A06B-6102-H230 posiada certyfikat CE i jest produkowany w Japonii przez FANUC Corporation, co spełnia wymagania dokumentacyjne dla większości przemysłowych miejsc docelowych importu. W klasyfikacji celnej, jednostki serwo-wzmacniaczy FANUC zazwyczaj należą do kategorii elektronicznego sprzętu sterowania przemysłowego w większości harmonogramów taryfowych, chociaż konkretny kod HS będzie się różnić w zależności od kraju docelowego. Kupujący powinni potwierdzić obowiązującą taryfę importową i wszelkie wymagane pozwolenia na import u swojego brokera celnego przed złożeniem zamówienia, ponieważ różnią się one znacznie w zależności od regionu. Wszystkie cła importowe, podatki i opłaty maklerskie są odpowiedzialnością kupującego. Jeśli Twoje miejsce docelowe wymaga specyficznych dokumentów zgodności, skontaktuj się z zespołem sprzedaży w momencie zapytania — mogą oni doradzić, jakie dokumenty są dostępne.

P5: Czy możliwe jest naprawienie A06B-6102-H230 zamiast jego wymiany?

 Naprawa na poziomie płytki drukowanej serwo-wzmacniaczy FANUC serii α jest technicznie możliwa i oferowana przez niektóre specjalistyczne warsztaty naprawy elektroniki przemysłowej. Wykonalność zależy od konkretnego trybu awarii: przepalone bezpieczniki lub rezystory bramkowe są prostymi naprawami; wymiana modułu IGBT jest bardziej skomplikowana, ale możliwa do wykonania przy odpowiednim sprzęcie i komponentach; uszkodzenia ścieżek na poziomie PCB lub uszkodzone oprogramowanie układowe zazwyczaj nie są opłacalne do naprawy. Praktycznym aspektem jest czas — czas realizacji naprawy w specjalistycznym warsztacie jest zazwyczaj mierzony w tygodniach, podczas gdy jednostka zamienna z dostępnego zapasu jest wysyłana w ciągu kilku dni. W przypadku maszyn w aktywnej produkcji, droga wymiany prawie zawsze ma niższy całkowity koszt przestoju. Naprawa staje się bardziej atrakcyjna, gdy jednostka jest przestarzałym wariantem z bardzo ograniczoną dostępnością na rynku wtórnym, co utrudnia szybkie pozyskanie zamiennika niezależnie od kosztów. W przypadku H230, aktualną dostępność rynkową należy sprawdzić bezpośrednio przed podjęciem decyzji o naprawie.

Właściwy wariant. Właściwy prąd znamionowy. Potwierdzony zapas.
