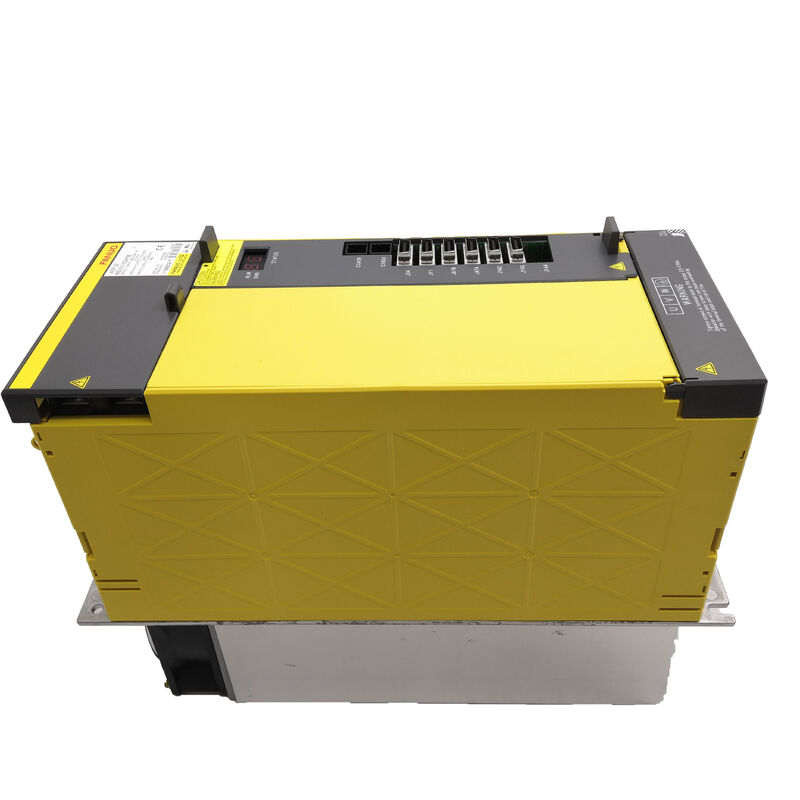

FANUC A06B-6141-H022 — αiSP 22 Type A Moduł Wzmacniacza Wrzeciona | 200V, 95A, 25,2kW

Nr części: A06B-6141-H022 (#H580) ▏Seria: αi SP Typ A ▏Model: αiSP 22 / AiSP-22 ▏Klasa napięcia: Wejście 200V ▏Stan: Nowy Oryginalny

Czym jest to urządzenie i kto go potrzebuje

Gdy alarm wrzeciona zatrzyma centrum obróbcze z kontrolerem FANUC 16i, 18i lub 21i, A06B-6141-H022 jest jedną z najczęściej wymaganych części zamiennych w tej generacji kontrolerów. Jest to wariant interfejsu typu A wzmacniacza wrzeciona FANUC αiSP 22 — moduł, który steruje pojedynczym silnikiem wrzeciona serii αi o mocy ciągłej 22 kW, czerpiąc z współdzielonej magistrali DC αiPS szafy i dostarczając regulowane trójfazowe napięcie AC do silnika wrzeciona.

Oznaczenie "Typ A" nie jest klasą jakościową — odnosi się ono konkretnie do fizycznego złącza i formatu interfejsu komunikacyjnego między wzmacniaczem a CNC. Typ A był oryginalnym interfejsem używanym w pierwszym wydaniu serii αi i pozostaje prawidłową specyfikacją dla dużej zainstalowanej bazy obrabiarek generacji 16i/18i, które są nadal w produkcji na całym świecie. Jego następca dla tej samej generacji CNC — wariant Typ B / B2 (A06B-6142-H022) — wykorzystuje zaktualizowany układ złączy i może wymagać dostosowania parametrów CNC podczas zamiany. W przypadku maszyn, które zostały dostarczone z jednostką typu A, bezpośrednie pozyskanie A06B-6141-H022 jest najbezpieczniejszą drogą do przywrócenia stanu identycznego z oryginałem.

Specyfikacje techniczne

Rodzina αiSP 22 — Typ A, Typ B i nowszy αiSP-B: Jaka jest różnica?

Trzy oddzielne numery części opisują wzmacniacz wrzeciona FANUC αi o mocy 22 kW, a ich pomylenie jest najdroższym błędem w pozyskiwaniu w tej kategorii. Poniższa tabela wyjaśnia różnice:

A06B-6141-H022 i A06B-6142-H022 mogą czasami zastępować się nawzajem w tej samej generacji CNC, ale tylko po potwierdzeniu, że rewizja oprogramowania CNC obsługuje wariant złącza i że parametr typu wzmacniacza wrzeciona został zaktualizowany. A06B-6220-H022 ma zupełnie inną architekturę elektryczną i nigdy nie powinien być zamawiany jako zamiennik dla maszyny 16i/18i bez pełnej aktualizacji CNC.

Kompatybilne silniki wrzeciona

Typ A αiSP 22 jest skalibrowany dla silników wrzeciona serii α firmy FANUC w paśmie mocy 22 kW. Jego znamionowy prąd wyjściowy 95 A obejmuje następujące rodziny silników:

αiI — Zintegrowane silniki wrzeciona

• αiI 22/6000 — 22 kW, 6000 obr./min; główny dopasowany silnik do tego wzmacniacza
• αiI 18/8000 — 18 kW przy 8000 obr./min; w zakresie zapasu mocy wyjściowej wzmacniacza

αiIP — Zintegrowany typ wbudowany w wrzeciono

• αiIP 22/8000 — silnik z napędem bezpośrednim wbudowany w wrzeciono dla centrów obróbczych o dużej prędkości

αiIL — Typ liniowy (zewnętrzny)

• αiIL 22/6000 — silnik napędzający wrzeciono za pomocą przekładni lub redukcji pasowej

Wszystkie wybory silników powinny być porównane z prądem ciągłym silnika przy obciążeniu znamionowym, aby upewnić się, że mieści się on w limicie wyjściowym 95 A. Moc znamionowa w kW jest mocą nominalną, a nie gwarantowanym pułapem kompatybilności — zawsze weryfikuj na karcie specyfikacji silnika.

Architektura współdzielonej magistrali DC: Implikacje dla całej szafy

A06B-6141-H022 nie prostuje własnego zasilania sieciowego. Otrzymuje regulowane zasilanie DC z modułu zasilania αiPS, który działa jako centralny prostownik i menedżer energii dla całego stosu wzmacniaczy w szafie. Ta współdzielona architektura ma dwie praktyczne konsekwencje, które warto zrozumieć:

Współdzielenie energii odzyskiwanej. Gdy wrzeciono gwałtownie zwalnia, generuje ono siłę przeciw-EMK, która zasila energię z powrotem do magistrali DC. Zamiast spalać tę energię w rezystorze, αiPS redystrybuuje ją do innych modułów, które jednocześnie pobierają moc — na przykład osie serwo przyspieszające. Zmniejsza to ogólne obciążenie cieplne szafy i obniża zużycie energii podczas produkcji o wysokiej cykliczności.

Rozmiar PSM jest kluczowy. Jeśli αiPS zostanie wymieniony lub jeśli do szafy zostaną dodane dodatkowe osie, znamionowa moc ciągła PSM musi pokrywać łączny szczytowy popyt modułu wrzeciona plus wszystkich modułów osi serwo jednocześnie. PSM o niewystarczającej mocy generuje alarmy niedostatecznego napięcia magistrali DC podczas momentów szczytowego zapotrzebowania — objaw, który czasami jest błędnie diagnozowany jako usterka modułu wrzeciona.

Funkcje wrzeciona: Orientacja, gwintowanie na sztywno, konturowanie Cs

Oprócz podstawowego sterowania prędkością, αiSP 22 Typ A obsługuje pełny zestaw funkcji wrzeciona FANUC:

Orientacja wrzeciona zatrzymuje wrzeciono w precyzyjnej pozycji kątowej — niezbędne dla automatycznych zmieniaczy narzędzi, indeksowania palet i każdej operacji, w której wrzeciono musi zatrzymać się w określonej pozycji obrotowej. Dokładność zatrzymanej pozycji zależy od rozdzielczości kodera pozycji zainstalowanego na silniku wrzeciona.

Gwintowanie na sztywno synchronizuje obrót wrzeciona z posuwem osi Z w celu cięcia gwintów bez pływającego uchwytu gwintownika, poprawiając dokładność gwintu i umożliwiając gwintowanie z większą prędkością. Ta funkcja wymaga opcji oprogramowania CNC do gwintowania na sztywno i silnika wrzeciona wyposażonego w odpowiedni enkoder.

Konturowanie Cs umieszcza wrzeciono pod pełną kontrolą pozycji w pętli zamkniętej, umożliwiając jego programowanie jako osi C obrotowej do operacji frezowania na centrum tokarskim. Wymaga to enkodera wrzeciona o wysokiej rozdzielczości i odpowiedniej opcji oprogramowania CNC.

Wszystkie trzy są obsługiwane sprzętowo przez ten wzmacniacz. Ich dostępność w danej maszynie zależy całkowicie od opcji oprogramowania CNC, które zostały zakupione w momencie pierwotnego uruchomienia.

Referencja wspólnych kodów alarmowych

W przypadku AL-07: przed wymianą wzmacniacza spróbuj zwiększyć stałą czasową hamowania wrzeciona w parametrach CNC. Szybkie zatrzymania wrzeciona na wrzecionach o dużej bezwładności często powodują alarmy przepięcia magistrali, które można całkowicie skorygować parametrami bez interwencji sprzętowej.

Krzyżowe odniesienie numerów części

Wysyłka i logistyka

Wysyłka: Jednostki magazynowe wysyłane w ciągu 1–2 dni roboczych od potwierdzenia zamówienia. Każdy moduł zawiera kompletną płytę zasilającą i płytę sterującą, zapakowany w folię antystatyczną w sztywnym kartonie wyściełanym pianką.

Przewoźnicy: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — przewoźnik dopasowany do miejsca docelowego i pilności.

Czas tranzytu: Usługi ekspresowe dostarczają do ponad 220 krajów w ciągu 24–48 godzin. Standardowy tranzyt międzynarodowy 3–7 dni roboczych.

Cła: Faktura handlowa i lista pakowania dostarczane z każdą przesyłką. Cła importowe i podatki są odpowiedzialnością kupującego zgodnie z przepisami kraju importującego.

FAQ

P1: Moja maszyna ma wzmacniacz wrzeciona typu B (A06B-6142-H022), który uległ awarii. Czy mogę zainstalować typ A (A06B-6141-H022) jako zamiennik? W tej samej generacji CNC (16i/18i/21i), wzmacniacze typu A i typu B αiSP 22 napędzają te same silniki o tych samych mocach znamionowych. Czy typ A może zastąpić typ B, zależy od tego, czy rewizja oprogramowania CNC obsługuje wariant złącza typu A i czy parametr typu wzmacniacza wrzeciona w CNC można skonfigurować ponownie, aby go zaakceptować. W późniejszych rewizjach 16i/18i, które były standardowo dostarczane z typem B, zamiana na typ A może zadziałać, ale wymaga dostosowania parametrów — nie należy jej próbować jako ślepej zamiany. Skontaktuj się z integratorem FANUC lub sprawdź dokumentację oprogramowania CNC przed przystąpieniem.

P2: Jaki moduł zasilania αiPS powinien być sparowany z A06B-6141-H022 w standardowej szafie centrum obróbczego z trzema osiami? αiPS musi być przystosowany do zasilania łącznego szczytowego zapotrzebowania na prąd modułu wrzeciona plus wszystkich osi serwo jednocześnie. Dla typowego VMC z trzema osiami z tym modułem wrzeciona obok osi serwo klasy 20A, αiPS 30 lub αiPS 45 są częstymi wyborami — ale dokładny wybór zależy od konfiguracji silnika serwo. FANUC udostępnia metodę obliczania obciążenia w instrukcji opisu wzmacniacza (B-65282), która uwzględnia prąd ciągły silnika, cykl pracy i jednoczesne działanie osi. Zawsze wykonuj to obliczenie zamiast szacowania, szczególnie podczas wymiany PSM obok tego modułu wrzeciona.

P3: Po zainstalowaniu zamiennego A06B-6141-H022, CNC wyświetla SP9001 (wrzeciono niegotowe). Jakie są najbardziej prawdopodobne przyczyny? SP9001 wskazuje, że wzmacniacz wrzeciona nie wysyła sygnału gotowości do CNC. Po wymianie modułu najczęściej występuje to z powodu: (1) parametr typu wzmacniacza wrzeciona w CNC nadal odnosi się do starej jednostki — uruchom procedurę inicjalizacji wrzeciona z ekranu ustawień serwo/wrzeciona CNC; (2) zasilanie sterujące 24V DC do nowego modułu nie jest prawidłowo ustanowione — sprawdź złącze zasilania sterującego CX2A; (3) istnieje luźne lub nieprawidłowo osadzone złącze między CNC a interfejsem wzmacniacza wrzeciona — sprawdź wszystkie pozycje złączy JY i JX. Jeśli alarm utrzymuje się po zweryfikowaniu wszystkich trzech, sprawdź napięcie magistrali DC, aby potwierdzić, że αiPS dostarcza regulowane DC do nowego modułu.

P4: Wrzeciono maszyny wcześniej działało z maksymalną prędkością 8000 obr./min. Po wymianie wzmacniacza, maksymalna prędkość jest ograniczona do 4500 obr./min. Co się zmieniło? Maksymalna prędkość wrzeciona jest zazwyczaj ograniczona przez jeden z trzech parametrów: znamionową maksymalną prędkość silnika wrzeciona, górny limit częstotliwości wyjściowej wzmacniacza lub parametr ograniczenia prędkości wrzeciona CNC (zazwyczaj parametr nr 3741 lub odpowiednik w zależności od serii sterowania). Po wymianie modułu, jeśli przeprowadzono inicjalizację wrzeciona, CNC mogło ponownie wypełnić niektóre parametry wrzeciona wartościami domyślnymi, które różnią się od ustawień specyficznych dla maszyny. Porównaj bieżący zestaw parametrów wrzeciona z oryginalną kopią zapasową parametrów maszyny — parametr ograniczenia maksymalnej prędkości w CNC jest najbardziej prawdopodobnym kandydatem do zresetowania do niższej wartości domyślnej.

P5: Czy bezpieczne jest uruchamianie tego wzmacniacza z otwartymi drzwiami szafy podczas początkowego uruchamiania i testowania? Magistrala DC w stosie wzmacniaczy αi działa w normalnych warunkach przy napięciu około 283–339V DC — napięcie śmiertelne. Ponadto kondensatory magistrali utrzymują to naładowanie przez kilka minut po wyłączeniu głównego zasilania αiPS; dioda LED ładowania na PSM wskazuje, kiedy magistrala się rozładowała do bezpiecznego poziomu. Uruchamianie z otwartymi drzwiami podczas uruchamiania jest czasami konieczne do monitorowania diod LED, ale wszystkie prace w pobliżu zacisków magistrali DC, wkładania złączy i regulacji kabli muszą być wykonywane przy całkowicie odłączonym zasilaniu głównym i potwierdzonym wyłączeniu diody LED ładowania. Testowanie przy częściowym zasilaniu (tylko zasilanie sterujące, obwód główny odizolowany) jest najbezpieczniejszym podejściem podczas sprawdzania komunikacji i inicjalizacji parametrów przed przystąpieniem do pełnego uruchomienia silnika.
