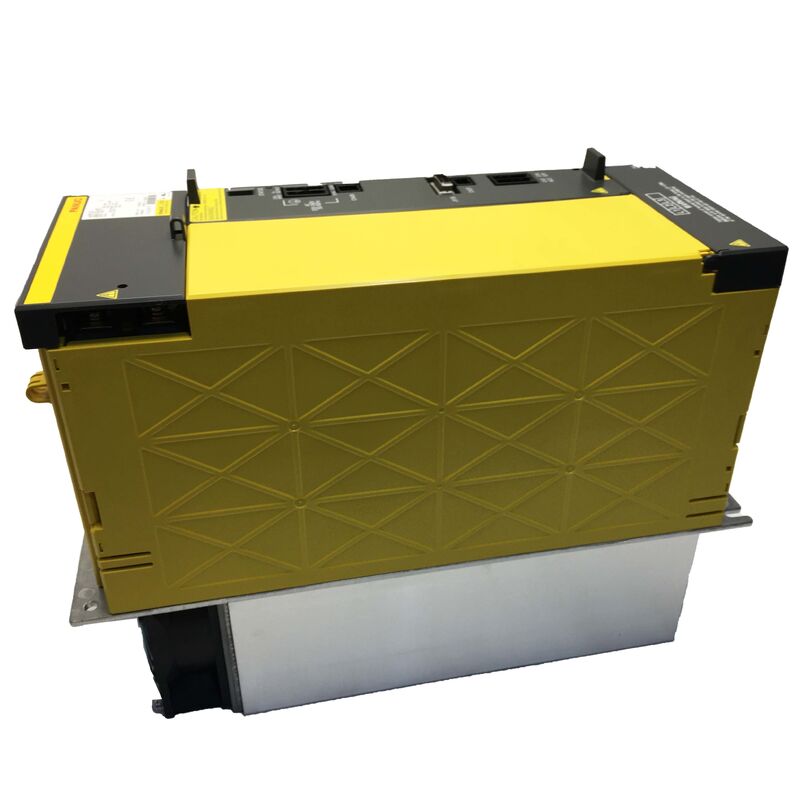

FANUC A06B-6142-H022 — Moduł wzmacniacza wrzeciona αiSP 22 Typ B | Klasa 200V, 25kW

Nr części: A06B-6142-H022 (#H580) ▏Seria: αi SP (Interfejs typu B) ▏Model: αiSP 22 / AiSP-22 ▏Klasa napięcia: Wejście 200V ▏Stan: Nowy, oryginalny

Przegląd

A06B-6142-H022 to wzmacniacz wrzeciona klasy 22kW z pierwszej generacji serii αi (Alpha i) firmy FANUC, posiadający oznaczenie interfejsu typu B, które umieszcza go w generacji obrabiarek CNC FANUC 16i/18i/21i. Jest to czysty moduł napędu wrzeciona — bez kanałów serwo, bez połączonych funkcji osi — zaprojektowany do precyzyjnego i niezawodnego sterowania pojedynczym silnikiem wrzeciona serii αi, zgodnie z wymaganiami produkcji o wysokiej cykliczności.

Zrozumienie miejsca tego urządzenia w linii wzmacniaczy wrzeciona FANUC jest ważne przed złożeniem zamówienia. Seria αi SP typu B (A06B-6142-xxxx) jest drugą generacją wariantów złącz typu B oryginalnej rodziny wrzecion αi, następującą po typie A (A06B-6141-xxxx). Oba są napędami αi pierwszej generacji przeznaczonymi do sterowników 16i/18i/21i. Różnią się od późniejszej serii αiSP-B (A06B-6220/6222-xxxx), która wykorzystuje komunikację światłowodową FSSB i jest przeznaczona do sterowników generacji 0i-D/30i/31i. Znajomość serii sterowników CNC zainstalowanych w maszynie określa, która rodzina ma zastosowanie — mylenie tych dwóch jest najczęstszym błędem przy pozyskiwaniu tego numeru części.

Podobnie jak wszystkie moduły wrzeciona serii αi, A06B-6142-H022 działa z współdzielonej magistrali DC dostarczanej przez współpracujący moduł zasilania αiPS, pobierając energię z wyprostowanej i ustabilizowanej szyny DC, zamiast bezpośrednio z trójfazowej sieci zasilającej. Kompletna płyta zasilająca i płyta sterująca PCB znajdują się w pojedynczej obudowie typu plug-in, z możliwością niezależnej wymiany każdej płyty w terenie, jeśli zajdzie taka potrzeba.

Specyfikacje techniczne

Uwaga: Specyfikacje elektryczne odnoszą się do odpowiednika αiSP 22 typu A (A06B-6141-H022), który ma tę samą klasę mocy. Potwierdź na etykiecie jednostki przed instalacją.

Typ A vs. Typ B vs. Typ B2 — Zrozumienie różnicy w interfejsie

Liczba "22" w kodzie modelu odnosi się do klasy mocy silnika wrzeciona (zakres 22kW). Kod literowy rozróżnia wersję interfejsu CNC:

Jednostki typu A i typu B sąniekompatybilne bez weryfikacji, czy oprogramowanie układowe CNC obsługuje wariant złącza. Parametr typu wzmacniacza wrzeciona w CNC musi być zgodny z fizyczną jednostką. Zamontowanie jednostki typu B zamiast typu A może wymagać zmiany parametru CNC, nawet jeśli silnik wrzeciona pozostaje ten sam.

Kompatybilne silniki wrzeciona

Wzmacniacz αiSP 22 jest przeznaczony do silników wrzeciona serii α firmy FANUC o mocy ciągłej 22kW. Reprezentatywne kompatybilne typy silników obejmują:

Seria αiI (zintegrowana) w klasie 22kW:

• αiI 22/6000 — zintegrowany silnik wrzeciona, 22kW ciągłej mocy
• αiI 18/8000 — wariant 18kW o niższej prędkości w zakresie mocy wyjściowej wzmacniacza

αiIP (Integralny, typ wbudowany w wrzeciono):

• αiIP 22/8000 — silnik przepustowy, przystosowany do zastosowań o wysokiej prędkości

αiIL (Typ in-line):

• αiIL 22/6000 — silnik zewnętrzny napędzający przez przekładnię redukcyjną

Wybór silnika musi być zawsze potwierdzony w arkuszu specyfikacji silnika FANUC, aby zapewnić, że ciągłe zapotrzebowanie na prąd mieści się w znamionowej mocy wyjściowej wzmacniacza wynoszącej 95A. Oznaczenie 22kW odnosi się do typowej klasy silnika, a nie do twardego odcięcia elektrycznego.

Architektura magistrali DC — Dlaczego PSM jest ważne

A06B-6142-H022 nie jest podłączany bezpośrednio do sieci AC. Pobiera energię ze współdzielonej magistrali DC dystrybuowanej przez moduł αiPS (Alpha i Power Supply) — wspólny prostownik i centrum zarządzania energią dla wszystkich wzmacniaczy serwo i wrzeciona w szafie. Ta architektura współdzielonej magistrali pozwala na przepływ energii hamowania odzyskowej z hamujących silników z powrotem do magistrali i zużycie jej przez inne osie, które jednocześnie przyspieszają, zamiast być traconej jako ciepło.

Przy zamawianiu zamiennego PSM dla szafy zawierającej ten moduł wrzeciona, wyjście PSM musi być przystosowane do pokrycia łącznego szczytowego zapotrzebowania na prąd wzmacniacza wrzeciona plus wszystkich wzmacniaczy osi serwo na tej samej magistrali. Niedowymiarowany PSM jest częstym błędem podczas uruchamiania, który powoduje alarmy niskiego napięcia magistrali DC podczas jednoczesnych zdarzeń przyspieszania pod dużym obciążeniem — wzorzec błędu, który można pomylić z awarią modułu wrzeciona.

Funkcje sztywnego gwintowania i orientacji

αiSP 22 obsługuje pełny zestaw funkcji wrzeciona FANUC, w tym:

• Orientacja wrzeciona (zatrzymanie w stałym punkcie)— dla automatycznych zmieniaczy narzędzi i systemów paletowych wymagających powtarzalnej pozycji kątowej wrzeciona
• Sztywne gwintowanie— zsynchronizowana interpolacja wrzeciona do osi Z do cięcia gwintów bez pływającego uchwytu gwintownika, dostępne po włączeniu opcji CNC
• Konturowanie Cs (interpolacja osi C)— pełne sterowanie pętlą serwo wrzeciona do operacji frezowania/toczenia złożonego, wymaga odpowiedniego enkodera silnika wrzeciona i opcji CNC

Wszystkie trzy funkcje zależą od wyposażenia silnika wrzeciona w odpowiednie urządzenie sprzężenia zwrotnego pozycji (enkoder pozycji lub wbudowany enkoder). Sprzęt wzmacniacza obsługuje wszystkie funkcje; dostępność w maszynie zależy od opcji oprogramowania CNC zakupionych w momencie pierwotnego uruchomienia.

Krzyżowe odniesienie numerów części

Wysyłka i logistyka

Wysyłka: Jednostki magazynowe potwierdzone i wysłane w ciągu 1–2 dni roboczych. Kompletne z płytą zasilającą i płytą sterującą wrzeciona, zapakowane w ochronę antystatyczną wewnątrz piankowego, sztywnego kartonu.

Przewoźnicy: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Dostawa: Usługi ekspresowe obejmują ponad 220 krajów z czasem tranzytu 24–48 godzin. Standardowa dostawa międzynarodowa 3–7 dni roboczych.

Cła importowe: Płatne przez kupującego zgodnie z przepisami kraju docelowego. Faktura handlowa i lista pakowania dołączone do każdej przesyłki.

FAQ

P1: Jaka jest praktyczna różnica między A06B-6141-H022 (Typ A) a A06B-6142-H022 (Typ B) — czy mogą się wzajemnie zastępować? Oba napędzają ten sam klasę silnika wrzeciona serii αi o mocy 22kW i dzielą tę samą architekturę magistrali DC. Różnica polega na złączu i interfejsie komunikacyjnym między wzmacniaczem wrzeciona a sterownikiem CNC. Typ A używa jednej konfiguracji złącza; Typ B (zwany również B2) używa zaktualizowanego układu, który został wprowadzony w późniejszych rewizjach 16i/18i. W wielu przypadkach typ B może zastąpić jednostkę typu A, ale wymaga to weryfikacji, czy wersja oprogramowania układowego CNC w maszynie obsługuje interfejs typu B i czy parametr typu wzmacniacza wrzeciona został odpowiednio zaktualizowany. Bezpośrednia zamiana bez potwierdzenia parametrów może spowodować, że wrzeciono nie będzie reagować po włączeniu zasilania.

P2: Moja maszyna używa sterownika 16i-MB. Czy A06B-6142-H022 jest odpowiednim wzmacniaczem wrzeciona dla tej platformy? Rodzina Serii 16i jest głównym celem dla serii αi SP typu B, więc tak — A06B-6142-H022 jest przeznaczony dla tej generacji. Potwierdź, sprawdzając parametr typu wzmacniacza wrzeciona w CNC (zazwyczaj dostępny przez ekran ustawień serwo/wrzeciona) i dopasowując go do zainstalowanej lub zamierzonej jednostki. 16i-MB może obsługiwać moduły αiSP typu A i typu B w zależności od wersji oprogramowania układowego; ustawienie parametru informuje, który jest oczekiwany.

P3: Czy ten wzmacniacz może być używany ze sterownikiem FANUC 0i-D lub 30i jako bezpośredni zamiennik? Nie — rodziny 0i-D i 30i/31i używają nowszych wzmacniaczy serii αiSP-B (A06B-6220/6222-xxxx), które komunikują się przez magistralę światłowodową FSSB. A06B-6142-H022 używa bezpośredniego interfejsu cyfrowego, który nie jest elektrycznie kompatybilny z strukturą magistrali FSSB. Jeśli modernizujesz maszynę z sterowników 16i do 30i, wzmacniacz wrzeciona również musiałby zostać zmodernizowany do jednostki αiSP-B — sam silnik zazwyczaj może pozostać, jeśli mieści się w klasie prądowej nowego wzmacniacza.

P4: Jakie alarmy wrzeciona są najczęściej związane z tym wzmacniaczem i jakie są pierwsze kroki po pojawieniu się alarmu? Najczęstsze alarmy polowe na αiSP 22 typu B to AL-01 (przegrzanie silnika), AL-07 (przepięcie magistrali DC podczas hamowania), AL-09 (napięcie poniżej progu magistrali DC) i AL-24 (usterka tranzystora wyjściowego). W przypadku AL-07 sprawdź napięcie magistrali DC podczas hamowania wrzeciona — ten alarm często wskazuje, że pojemność regeneracyjna PSM αiPS jest przekraczana podczas szybkich zatrzymań wrzeciona. Zwiększenie stałej czasowej hamowania wrzeciona w parametrach CNC zmniejsza szczytową energię regeneracyjną i często usuwa ten alarm bez wymiany sprzętu. W przypadku AL-09 zweryfikuj napięcie wejściowe sieci PSM i sprawdź luźne połączenia na zaciskach magistrali DC między PSM a tym modułem.

P5: Moduł wrzeciona włącza się bez alarmów, ale silnik wrzeciona generuje nienormalne wibracje podczas cięcia. Czy jest to usterka wzmacniacza? Nienormalne wibracje wrzeciona podczas cięcia są częściej problemem mechanicznym lub parametrowym niż usterką sprzętu wzmacniacza. Zacznij od sprawdzenia sprzężenia zwrotnego enkodera silnika wrzeciona — pogorszony sygnał enkodera pozycji powoduje niestabilność pętli prędkości, która objawia się jako słyszalne wibracje lub problemy z wykończeniem powierzchni. Następnie przejrzyj parametr wzmocnienia pętli prądowej wrzeciona (PK1SP i PK2SP w zestawie parametrów FANUC): wartości odbiegające od ustawień fabrycznych po inicjalizacji parametrów — lub nieprawidłowe wartości wprowadzone podczas wymiany wzmacniacza wrzeciona — są częstą przyczyną rezonansu przy określonych prędkościach wrzeciona. Jeśli wibracje zależą od prędkości (gorsze przy pewnych obrotach), silnie wskazują na problem z parametrami, a nie na uszkodzoną sekcję wyjściową.
