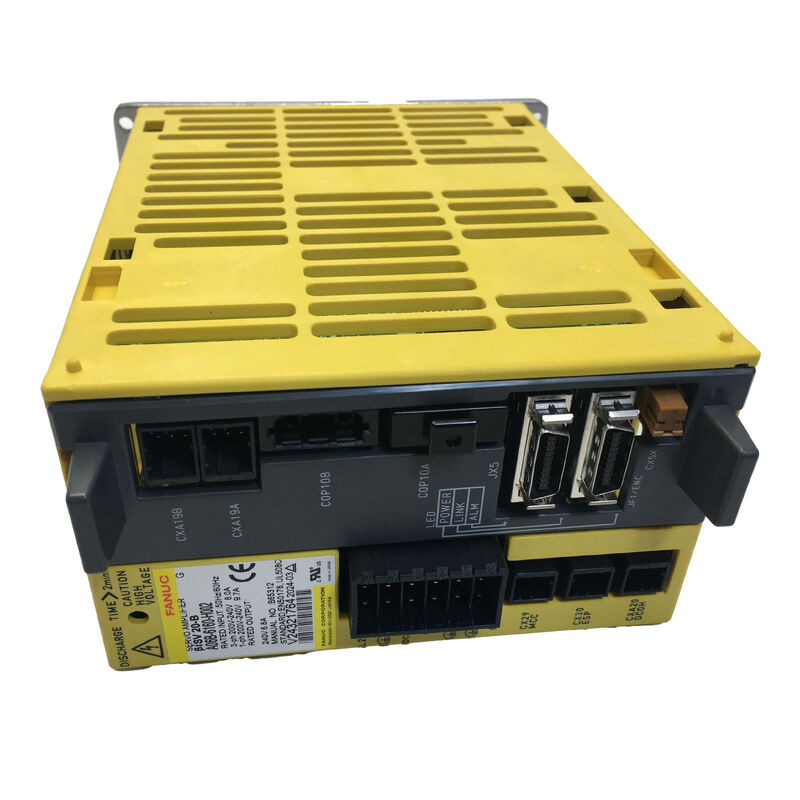

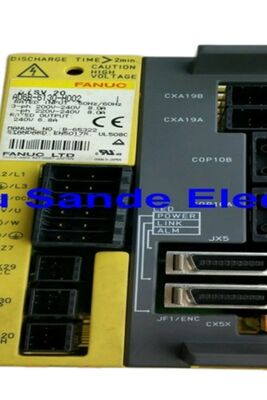

Wzmacniacz serwo FANUC A06B-6160-H002 — βiSV20-B Jednoosiowy, 200V, FSSB

Nr części: A06B-6160-H002 ▏Model: βiSV20-B ▏Typ: Jednoosiowy wzmacniacz serwo AC ▏Klasa napięcia: Wejście 200V ▏Interfejs: FSSB światłowodowy ▏Stan: Nowy, oryginalny

Przegląd

Weź dowolne kompaktowe centrum tokarskie lub centrum obróbcze pionowe sterowane przez FANUC, które działa z kontrolerem generacji 0i-D, a jest duża szansa, że oś X lub Y jest napędzana przez jednostkę dokładnie taką jak ta. A06B-6160-H002 — oznaczenie modelu βiSV20-B — to podstawowy jednoosiowy wzmacniacz serwo z serii Beta i firmy FANUC, przeznaczony do osi posuwowych o lekkim i średnim obciążeniu, w połączeniu z serwosilnikami serii βiS 2 do βiS 8.

Należy do rodziny wzmacniaczy wolnostojących A06B-6160: linii jednoosiowych napędów, które podłączają się bezpośrednio do sieci prądu przemiennego 200–240V trój- lub jednofazowej, bez potrzeby stosowania oddzielnego modułu zasilania. Każda jednostka jest w pełni samowystarczalna, obsługując własną prostowanie, zarządzanie magistralą DC i rozpraszanie energii hamowania za pomocą wbudowanego rezystora regeneracyjnego. Komunikacja CNC odbywa się przez FSSB (Fanuc Serial Servo Bus), światłowodową magistralę szeregową firmy FANUC, która zapewnia napędowi ten sam interfejs magistrali serwo odporny na zakłócenia, który jest dostępny w całej gamie wzmacniaczy αi i βi.

Przy szczytowym prądzie wyjściowym 20A, H002 jest odpowiednio dobrany do kategorii osi o lekkim obciążeniu. Użycie jednostki o wyższym znamionowym prądzie zamiast niej jest zazwyczaj nieszkodliwe, jeśli parametry zostaną ponownie skonfigurowane; użycie jednostki o niższym znamionowym prądzie (H001) jest niedowymiarowaniem; zastąpienie zewnętrznie podobnego A06B-6160-H003 (βiSV40-B) bez ponownej konfiguracji parametrów serwo CNC powoduje niedopasowanie między możliwościami wzmacniacza a ustawieniami limitu prądu CNC, co prowadzi do błędów osi.

Specyfikacje elektryczne

Wybór właściwego modelu: seria A06B-6160 w skrócie

Wszystkie cztery modele z serii 6160 jednoosiowych mają ten sam format fizyczny i interfejs FSSB. Prawidłowy wybór polega na dopasowaniu ciągłego poboru prądu silnika do znamionowej mocy wyjściowej wzmacniacza — a nie jego szczytowej:

H002 i H003 są wizualnie prawie identyczne. Etykieta na przednim panelu jest jedynym niezawodnym identyfikatorem w terenie — zawsze sprawdzaj ją przed zamówieniem zamiennika.

Kompatybilne serwosilniki

Ciągły prąd wyjściowy 6,5A / szczytowy 20A wzmacniacza βiSV20-B jest dobrym dopasowaniem do następujących rozmiarów ram silników βiS:

• βiS 2/4000 — kompaktowy silnik o niskiej bezwładności; pobór prądu mieści się w granicach norm przy dowolnym cyklu pracy
• βiS 4/4000 i βiS 4/5000 — standardowe silniki osi lekkich stosowane w większości tokarek i frezarek 0i-D; najczęstsze połączenie dla tego wzmacniacza
• βiS 8/3000 — silnik średniej wielkości; potwierdź, że cykl pracy osi utrzymuje ciągłe zapotrzebowanie na prąd poniżej 6,5A podczas ciągłych przejść skrawania

W przypadku silników βiS 8/2000 i większych, ciągłe zapotrzebowanie na prąd podczas ciężkiego skrawania może zbliżać się lub przekraczać znamionową moc wyjściową H002 — w takim przypadku odpowiednim wyborem jest βiSV40-B (A06B-6160-H003).

Dwa wejścia, jeden częsty błąd

A06B-6160-H002 posiada dwa elektrycznie oddzielne przyłącza zasilania, które są wymagane do normalnego działania:

CX29 — Obwód główny (200–240V AC) Napędza silnik. Akceptuje zasilanie trój- lub jednofazowe. Przekrój przewodów powinien być dobrany do 20A z odpowiednim zapasem, szczególnie jeśli zasilanie jest długie. Spadek napięcia na tej linii podczas przyspieszania osi jest częstym źródłem przerywanych alarmów serwo, które mogą być trudne do zdiagnozowania bez analizatora jakości zasilania.

CX2A — Obwód sterowania (DC 24V) Zasila płytę logiczną, interfejs FSSB i obwody enkodera. To zasilanie musi być aktywne, gdy CNC jest w stanie gotowości, nawet podczas konserwacji, gdy główny wyłącznik 200V jest wyłączony. Utrata napięcia 24V podczas aktywnego FSSB powoduje alarm rozłączenia komunikacji, który ustępuje dopiero po pełnym cyklu zasilania. Błędne podłączenie tych dwóch wejść jest uszkadzającym błędem, który jest częstszy niż powinien być podczas pierwszej instalacji.

Architektura bezpośredniego zasilania sieciowego — PSM nie jest potrzebny

Inżynierowie przechodzący z instalacji serii αi-B czasami szukają modułu zasilania (PSM) przed uruchomieniem napędu βiSV-B. Nie ma takiego modułu — i nie jest on potrzebny. W przeciwieństwie do αiSV-B, który pobiera moc z wspólnej magistrali DC zasilanej przez PSM αiPS-B, seria βiSV-B ma własny prostownik i kondensator magistrali DC. Każda jednostka jest zasilana niezależnie z sieci. Upraszcza to okablowanie szafy dla dodatkowych osi i oznacza, że βiSV40-B lub βiSV20-B można zamontować wszędzie tam, gdzie jest dostęp do zasilania sieciowego, bez konieczności obliczania zapasu magistrali wspólnej.

Konsekwencją tej architektury jest to, że energia hamowania jest rozpraszana wewnątrz jednostki przez wewnętrzny rezystor, zamiast być zwracana do wspólnej magistrali. Dla standardowych cykli pracy osi CNC jest to całkowicie wystarczające. Zastosowania z nietypowo częstymi szybkimi odwróceniami mogą wymagać zewnętrznego rezystora regeneracyjnego, aby uzupełnić pojemność cieplną jednostki wewnętrznej.

Krzyżowe odniesienie numerów części

Wysyłka i logistyka

Wysyłka: Zamówienia na jednostki magazynowe są przetwarzane i wysyłane w ciągu 1–2 dni roboczych. Jednostki są pakowane z ochroną antystatyczną wewnątrz wyściełanych pianką sztywnych kartonów; tam, gdzie wymagana jest dodatkowa ochrona podczas transportu, stosuje się wzmocnione skrzynie.

Przewoźnicy: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Dostawa: Usługi ekspresowe obejmują ponad 220 krajów z czasem tranzytu 24–48 godzin. Standardowa dostawa międzynarodowa trwa 3–7 dni roboczych do większości miejsc docelowych.

Cła importowe: Naliczane i płatne przez kupującego zgodnie z przepisami celnymi kraju importującego. Faktura handlowa i lista pakowania są dostarczane ze wszystkimi przesyłkami.

FAQ

P1: Moja maszyna ma uszkodzony A06B-6160-H003, ale mogę szybko zdobyć tylko H002 — czy mogę tymczasowo zamontować H002? To zastąpienie niesie ze sobą realne ryzyko i nie jest zalecane nawet jako środek tymczasowy. H003 (βiSV40-B) jest zazwyczaj parowany z silnikami, które wymagają do 13A prądu ciągłego — dwukrotności znamionowej mocy wyjściowej H002 wynoszącej 6,5A. Praca H002 przy stałym przeciążeniu spowoduje zadziałanie ochrony termicznej i może uszkodzić stopień wyjściowy IGBT w krótkim czasie. Jeśli silnik na tej osi to βiS 8 lub mniejszy, a cykl pracy jest lekki, ryzyko jest mniejsze, ale nie należy zakładać, że jest bezpieczne bez wcześniejszego sprawdzenia specyfikacji silnika. Właściwym podejściem jest bezpośrednie pozyskanie H003 lub użycie H004 (βiSV80-B) jako zamiennika o wyższej mocy, aktualizując odpowiednio parametry serwo CNC.

P2: Po zainstalowaniu nowego H002, CNC wyświetla komunikat „wzmacniacz serwo niegotowy”, a ekran konfiguracji FSSB pokazuje nierozpoznany moduł. Co należy zrobić? Automatyczną konfigurację FSSB należy uruchomić z ekranu ustawień serwo CNC, zanim nowy wzmacniacz zostanie rozpoznany. Włącz maszynę, przejdź do ekranu ustawień FSSB (zazwyczaj w System → Servo → FSSB) i wykonaj automatyczne wykrywanie wzmacniacza. CNC przeskanuje magistralę światłowodową, zidentyfikuje nowy βiSV20-B i wypełni parametr typu wzmacniacza dla tej osi. Jeśli ekran nadal pokazuje nierozpoznany moduł po automatycznym wykrywaniu, sprawdź osadzenie kabla światłowodowego zarówno w porcie optycznym CNC, jak i w złączu JOP/JOP2 na wzmacniaczu — częściowo osadzony plastikowy złącz światłowodowy jest najczęstszą przyczyną niepowodzenia wykrywania FSSB.

P3: Czy wbudowany rezystor regeneracyjny poradzi sobie z wymaganiami hamowania osi zmieniarki narzędzi lub ramienia ATC? Większość ruchów ramienia ATC jest krótka, szybka i stosunkowo rzadka — zmiana narzędzia co 10–30 sekund, maksymalnie w ruchliwych maszynach. Wewnętrzny rezystor ma wystarczającą pojemność cieplną dla tego cyklu pracy w zdecydowanej większości instalacji. Tam, gdzie rezystor staje się ograniczeniem, są to zastosowania o wysokiej częstotliwości cykli: przesuw palet, które indeksują co kilka sekund, lub osie oscylacyjne w zautomatyzowanym sprzęcie montażowym. W takich przypadkach monitoruj, czy podczas ciągłej produkcji nie pojawia się alarm przegrzania regeneracji. Jeśli tak się stanie, zmniejszenie prędkości przyspieszania osi zmniejsza moc hamowania szczytowego, a jeśli nie jest to akceptowalne, należy dodać zewnętrzny rezystor regeneracyjny.

P4: Czy ten wzmacniacz obsługuje absolutny enkoder o wysokiej rozdzielczości używany w nowszych silnikach βiS? Tak. βiSV20-B obsługuje szeregowy absolutny enkoder impulsowy FANUC (typy enkoderów αA i βA), który pozwala maszynie zachować pozycję osi po cyklach zasilania bez konieczności powrotu do punktu referencyjnego. Zestaw parametrów CNC musi określać typ enkodera absolutnego dla osi, a zapasowa bateria enkodera — czy to w szafie CNC, czy w samym wzmacniaczu, w zależności od konfiguracji — musi być utrzymywana. Jeśli napięcie baterii spadnie poniżej progu, dane o pozycji absolutnej zostaną utracone, a powrót do punktu referencyjnego będzie wymagany przy następnym włączeniu zasilania, nawet jeśli sam fizyczny enkoder nie jest uszkodzony.

P5: Jakie jest przewidywane żywotność wewnętrznych komponentów i co należy proaktywnie wymienić podczas zaplanowanego okna konserwacji? Elektrolityczne kondensatory na magistrali DC są głównym elementem ograniczającym żywotność — zazwyczaj zaczynają się degradować po 7–10 latach eksploatacji w normalnych warunkach przemysłowych, przy czym ciepło i prąd tętnień są głównymi czynnikami starzenia. Kondensator we wczesnej fazie degradacji spowoduje, że napięcie magistrali DC będzie tętnić bardziej, niż oczekują sterowniki bramki IGBT, prowadząc do przerywanych alarmów nadprądowych lub podnapięciowych, które są trudne do niezawodnego odtworzenia. Wentylator chłodzący (jeśli jest zamontowany) jest drugim priorytetem do proaktywnej wymiany. Jeśli jednostka zostanie otwarta podczas planowanego przestoju, wizualnie sprawdź kondensatory magistrali DC pod kątem wybrzuszeń górnego uszczelnienia lub przebarwień PCB pod nimi — oba wskazują na zbliżającą się awarię i kondensatory powinny zostać wymienione przed ponownym uruchomieniem jednostki.
