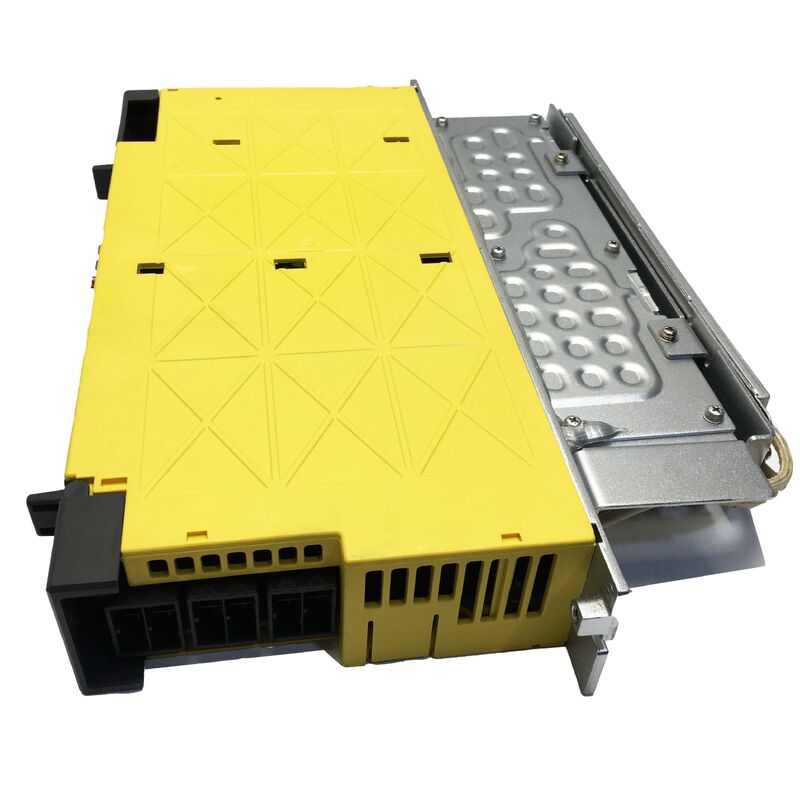

FANUC A06B-6160-H003 — βiSV40-B Jednoosiowy serwo-wzmacniacz AC | 200V, 40A szczytowo, FSSB

Nr części: A06B-6160-H003 ▏Oznaczenie modelu: βiSV40-B ▏Typ: Samodzielny serwo-wzmacniacz jednoosiowy ▏Klasa napięcia: Wejście AC 200V ▏Interfejs: światłowód FSSB

Dedykowany napęd jednoosiowy, gdy współdzielenie nie jest opcją

Nie każda oś w maszynie CNC pasuje idealnie do modułu serwo/wrzeciono. Pomocnicze stoły obrotowe, koniki, zmieniacze palet i jednoosiowe obciążenia o dużym obciążeniu często wymagają własnego dedykowanego napędu — jednego dopasowanego specjalnie do silnika tej osi, zamiast współdzielenia zapasu prądu z sąsiednimi kanałami. A06B-6160-H003 jest zbudowany właśnie do takich sytuacji.

Część rodziny FANUC βiSV-B (Beta i Servo, generacja B), H003 to kompaktowy, samowystarczalny serwo-wzmacniacz jednoosiowy zdolny do dostarczania szczytowego prądu wyjściowego 40A do napędzania pojedynczego serwo-silnika serii βiS. Łączy się z CNC przez magistralę światłowodową FSSB, pobiera z trójfazowej sieci zasilającej 200–240V AC i zawiera wbudowany rezystor hamowania, który radzi sobie z energią hamowania bez potrzeby stosowania zewnętrznych komponentów. Rezultatem jest czysta, samowystarczalna jednostka napędowa, którą można dodać do dowolnej szafy 0i-D lub kompatybilnej, wszędzie tam, gdzie potrzebna jest niezależna oś serwo o wysokim prądzie.

Tym, co odróżnia H003 od połączonych jednostek βiSVSP z serii 6164, jest architektura: jest to czysty serwo-wzmacniacz bez kanału wrzeciona. Napędza jeden silnik, robi to precyzyjnie i nic więcej. Dla pojedynczej, dedykowanej osi, takie skupienie jest zaletą — pełny szczytowy prąd 40A należy do tej osi, bez współdzielenia ani interakcji termicznej z sąsiednimi kanałami.

Specyfikacje

Linia serii 6160 — Wybór odpowiedniego modelu

Seria A06B-6160 obejmuje pełny zakres jednoosiowych jednostek βiSV-B, od kompaktowych osi o lekkim obciążeniu po aplikacje o dużym obciążeniu i dużej bezwładności, wszystkie z tym samym interfejsem FSSB i klasą napięcia wejściowego 200V. H003 znajduje się w środkowo-górnym zakresie:

Zastąpienie H002 przez H003 jest częstym i szkodliwym błędem — szczytowy prąd 20A w H002 nie jest w stanie obsłużyć silników przeznaczonych dla H003, co prowadzi do alarmów przetężeniowych lub awarii IGBT. Zawsze dopasowuj model wzmacniacza do specyfikacji prądowej silnika, a nie tylko do jego wyglądu fizycznego.

Kompatybilne serwo-silniki

βiSV40-B jest dopasowany do serwo-silników FANUC serii βiS (Beta i Standard) w zakresie prądu ciągłego 13A / szczytowego 40A:

W granicach dopuszczalnych:

• βiS 8/3000, βiS 8/2000 — standardowe silniki osi Z lub silniki osi poziomej o wysokim cyklu pracy
• βiS 12/3000 — silnik średniej wielkości, 13A ciągły mieści się dokładnie w znamionowym wyjściu wzmacniacza

Górny zakres:

• βiS 22/2000 — potwierdź, że cykl pracy pozwala na utrzymanie zapotrzebowania na prąd ciągły w granicach znamionowych 13A; nadaje się do zastosowań z przerywanym, dużym obciążeniem z odpowiednim czasem przestoju

Wszystkie silniki serii βiS w tej klasie prądowej wykorzystują enkoder FANUC serial pulse coder (SPC) lub enkoder absolutny o wysokiej rozdzielczości, oba w pełni obsługiwane przez płytkę sterującą βiSV40-B.

Trzy cechy techniczne warte zrozumienia

Wbudowany rezystor hamowania

W przeciwieństwie do serwo-wzmacniaczy serii αi-B, które polegają na współdzielonym module zasilania (PSM) do regeneracji, seria βiSV-B zawiera własny obwód regeneracyjny z wewnętrznym rezystorem hamowania. Gdy silnik zwalnia, energia kinetyczna zamienia się z powrotem w energię elektryczną, a wewnętrzny rezystor rozprasza ją w postaci ciepła. Ta samowystarczalna architektura oznacza, że βiSV40-B nie wymaga oddzielnego PSM — łączy się bezpośrednio z siecią trójfazową, co upraszcza projekt szafy i zmniejsza liczbę komponentów dla samodzielnych instalacji osi.

Pojemność cieplna wbudowanego rezystora jest ograniczona. W zastosowaniach z bardzo częstymi cyklami hamowania lub długimi dystansami hamowania przy wysokich prędkościach silnika, może być konieczne dodanie zewnętrznego rezystora hamowania. Jeśli wewnętrzny rezystor przegrzeje się, napęd wygeneruje alarm regeneracji, zanim rezystor ulegnie uszkodzeniu.

Tryby pętli prądowej HRV2 i HRV3

βiSV40-B obsługuje algorytmy sterowania prądem HRV2 i HRV3 (High Response Vector). HRV3 działa z wyższą częstotliwością aktualizacji pętli, zmniejszając błąd śledzenia pozycji serwo podczas przejść przyspieszania-zwalniania i poprawiając jakość powierzchni w operacjach konturowania. To, czy HRV2 czy HRV3 jest aktywny, jest określone przez zestaw parametrów serwo w CNC — sprzęt wzmacniacza obsługuje oba, ale wersja oprogramowania układowego CNC i typ enkodera silnika serwo muszą być również kompatybilne przed włączeniem HRV3.

Komunikacja światłowodowa FSSB

Napęd komunikuje się z CNC za pomocą FSSB, szeregowej magistrali serwo FANUC przesyłanej przez światłowód plastikowy. Połączenie światłowodowe zapewnia odporność na zakłócenia elektromagnetyczne z kabli zasilających o wysokim prądzie maszyny — znacząca praktyczna zaleta w środowiskach z dużymi silnikami, spawaniem łukowym lub innymi źródłami EMI w pobliżu. Złącza JOG i ROP z przodu jednostki obsługują ścieżki wysyłania i odbierania optycznego. Złącza te są wciskane i muszą być mocno osadzone; częściowo podłączony kabel optyczny jest jedną z najczęstszych przyczyn alarmów komunikacyjnych FSSB podczas uruchamiania.

Krosowanie numerów części

Wysyłka i logistyka

Wysyłka: Jednostki magazynowe są potwierdzane i wysyłane w ciągu 1–2 dni roboczych. Każda jednostka jest wysyłana w opakowaniu antystatycznym z sztywnym kartonem wyściełanym pianką.

Przewoźnicy: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Dostawa: Opcje ekspresowe docierają do ponad 220 krajów w ciągu 24–48 godzin; standardowy czas tranzytu międzynarodowego wynosi 3–7 dni roboczych.

Cła: Faktura handlowa i lista pakowania dostarczane ze wszystkimi przesyłkami. Cła importowe i podatki są płatne przez kupującego zgodnie z przepisami celnymi kraju docelowego.

FAQ

P1: Czy A06B-6160-H003 może być używany jako bezpośredni zamiennik dla A06B-6160-H002, jeśli H002 jest niedostępny? Nie — i jest to krytycznie ważna różnica. H002 to βiSV20-B o szczytowym prądzie wyjściowym 20A; H003 to βiSV40-B o szczytowym prądzie 40A. Jeśli uszkodzona jednostka w maszynie to H002 sparowany z silnikiem βiS 4 lub βiS 8, zastąpienie go H003 zadziała elektrycznie, ale parametry serwo (szczególnie limit prądu silnika i progi wykrywania przeciążenia) muszą zostać ponownie zainicjowane dla nowego typu wzmacniacza. Instalacja H003 bez aktualizacji parametrów serwo może prowadzić do nieprawidłowego ograniczania prądu, potencjalnie uszkadzając silnik lub powodując niestabilne zachowanie osi. Odwrotne zastąpienie — H002 zamiast H003 — nigdy nie powinno być podejmowane, ponieważ H002 nie jest w stanie dostarczyć prądu wymaganego przez silniki dopasowane do H003, co skutkuje alarmami przetężeniowymi lub awarią IGBT.

P2: Czy βiSV40-B wymaga oddzielnego modułu zasilania (PSM), jak wzmacniacze serii αi-B? Nie. Jest to jedna z kluczowych różnic architektonicznych między serią βiSV-B a serią αiSV-B. A06B-6160-H003 łączy się bezpośrednio z trójfazową siecią zasilającą 200–240V AC bez potrzeby stosowania towarzyszącego PSM. Posiada własny prostownik, kondensatory magistrali DC i wbudowany rezystor hamowania. Moduł αiSV-B natomiast pobiera prąd ze współdzielonej magistrali DC dostarczanej przez oddzielny moduł zasilania αiPS-B. W przypadku projektów szaf, w których do istniejącej szafy αi-B dodawana jest samodzielna oś, βiSV-B może być zasilany z własnego dedykowanego zasilania sieciowego, zamiast podłączania do magistrali DC αi.

P3: Jakie sterowniki CNC są kompatybilne z A06B-6160-H003?βiSV40-B wykorzystuje komunikację światłowodową FSSB, co ogranicza kompatybilność do sterowników FANUC obsługujących ten interfejs. Potwierdzone kompatybilne platformy obejmują serie 0i-D (0i-MD do frezowania, 0i-TD do toczenia), 0i-Mate-D i 0i-MF. Starsze sterowniki FANUC wykorzystujące analogowe polecenia prędkości lub wcześniejszy interfejs serwo I/O Link (generacja 0i-C, 16i/18i/21i) nie mogą komunikować się z tym wzmacniaczem bez modernizacji CNC.

P4: Moja maszyna wyświetla alarm serwo 5 (przetężenie) natychmiast po zimnym starcie osi napędzanej przez tę jednostkę. Jakie są prawdopodobne przyczyny? Alarm serwo 5 przy zimnym starcie — zanim zostanie wydane jakiekolwiek polecenie ruchu — zazwyczaj wskazuje na usterkę w stopniu wyjściowym wzmacniacza, a nie na problem z okablowaniem, ponieważ przetężenie jest wykrywane przed tym, jak prąd zostanie skomandowany do przepływu. Najczęstszą przyczyną jest zwarcie w jednym lub kilku tranzystorach wyjściowych IGBT, które może wystąpić po tym, jak uszkodzenie izolacji kabla silnika wyśle impuls napięciowy z powrotem do wzmacniacza, lub po prostu w wyniku zużycia komponentów po latach cykli termicznych. Przed założeniem awarii IGBT należy jednak odłączyć kabel zasilający silnika (U/V/W) na wyjściu wzmacniacza i ponownie włączyć zasilanie. Jeśli alarm zniknie po odłączeniu silnika, usterka leży w izolacji uzwojenia silnika lub w kablu silnika — a nie we wzmacniaczu.

P5: Wbudowany rezystor hamowania w tej jednostce zauważalnie się nagrzewa podczas normalnej pracy. Czy jest to oczekiwane i kiedy powinno to budzić niepokój? Pewne nagrzewanie się rezystora hamowania jest całkowicie normalne podczas cykli zwalniania — wykonuje on swoje zadanie rozpraszania energii hamowania. Próg niepokoju występuje, gdy powierzchnia rezystora nagrzeje się na tyle, że grozi zapłonem izolacji sąsiedniego okablowania, lub gdy napęd zaczyna wyzwalać alarm przegrzania regeneracji (zazwyczaj wskazujący na zadziałanie zabezpieczenia termicznego rezystora). Dzieje się tak, gdy cykl pracy operacji hamowania przekracza pojemność cieplną rezystora. Jeśli alarm pojawia się wielokrotnie, opcje obejmują zwiększenie stałej czasowej zwalniania w programie CNC (rozłożenie energii hamowania na dłuższy okres), zmniejszenie maksymalnej prędkości osi lub dodanie zewnętrznego rezystora hamowania w celu rozłożenia obciążenia cieplnego. Ograniczenie przepływu powietrza wokół jednostki — na przykład z powodu nagromadzonego kurzu na radiatorze — również spowoduje przedwczesne wyłączenia termiczne i powinno być rozwiązane poprzez regularne czyszczenie.
