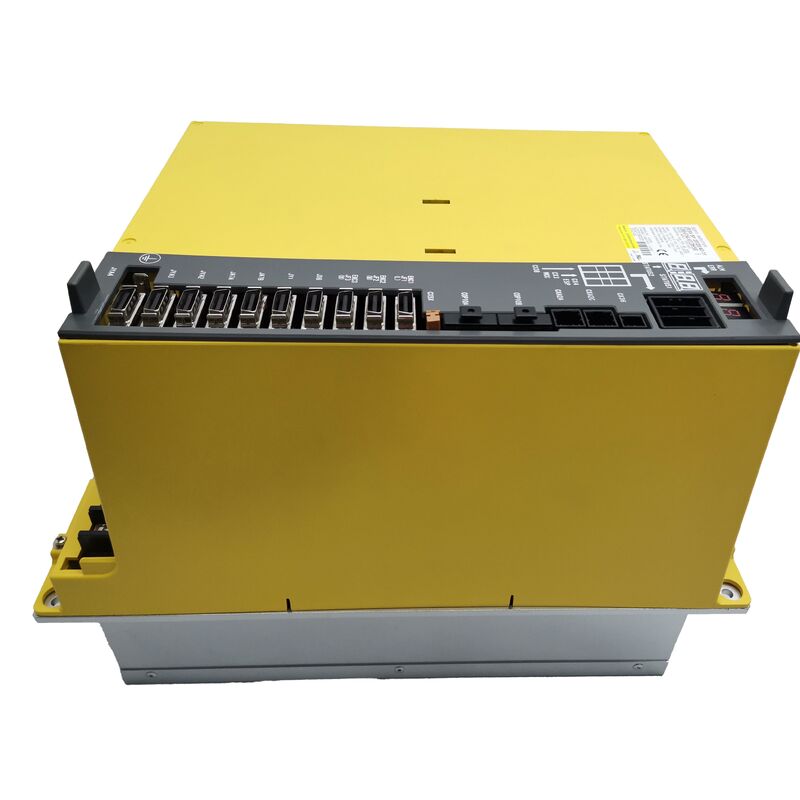

FANUC A06B-6164-H312 βiSVSP 20/20/40-11 Kombinowany wzmacniacz serwo i wrot

Część nr.: A06B-6164-H312 (#H580) ¢Rodzina: βi Servo/Spindle Integrated Unit ¢Kod modelu: biSVSP 20/20/40-11 ¢Interfejs: FSSB Fiber-Optic ¢Klasa napięcia: 200V AC Input Series

Przegląd produktu

The A06B-6164-H312 sits in the lower-mid power tier of FANUC's βiSVSP (Beta i Servo/Spindle) combined amplifier family — a product line designed to consolidate three servo drive channels and a full spindle amplifier into a single moduleW przypadku, gdy wyższa klasyfikacja A06B-6164-H333 jest skierowana do maszyn z wirami o mocy 15 kW, H312 jest dopasowany do mniejszych ośrodków obróbki, kompaktowych ogniw obrotowych,i platformy CNC typu entry-to-mid-range, które uruchamiają silniki wrzutowe o mocy 11kW, połączone z osiami serwo o lekkim i średnim napięciu.

Zamiast obsługiwać dyskretny wzmacniacz węzła obok oddzielnego modułu serwo wieloosiowego,To pojedyncze podwozie napędza trzy serwo silniki na L, M i N osi jednocześnie podczas napędzania wrotnika wszystkie z jednego połączenia sieciowego, jednej prądu stałego i jednego kanału komunikacji światłowodowej FSSB do CNC.Dla konstruktorów maszyn pracujących w ograniczonym zakresie, ta integracja przekłada się bezpośrednio na zaoszczędzoną przestrzeń i zmniejszone okablowanie między jednostkami.

Komunikacja jest obsługiwana wyłącznie za pośrednictwem łącza światłowodowego FSSB (Fanuc Serial Servo Bus) firmy FANUC, dzięki czemu A06B-6164-H312 jest kompatybilny z generacją 0i-D/0i-MD urządzeń sterujących FANUC CNC.Należy do tej samej serii beta drugiej generacji co 6164-H311 (7.5kW węzeł) i 6164-H333 (15kW węzeł), różniący się jedynie klasą mocy wyjściowej węzła i wynikającym z tego rozmiarem serwo kanału.

Specyfikacje techniczne na pierwszy rzut oka

Rozszyfrowanie nazwy modelu: biSVSP 20/20/40-11

Każda liczba w kodzie modelu FANUC βiSVSP ma specyficzne znaczenie:

bi¢ Seria Beta i (rodzina napędów Beta drugiej generacji wykorzystująca komunikację FSSB)

SVSPSerwo + Węzeł zintegrowany w jednej jednostce

20 / 20 / 40W przypadku, gdy wprowadzone są zmiany, należy określić, czy wprowadzone zmiany są zgodne z wymogami określonymi w załączniku I do niniejszego rozporządzenia.Asymetryczne rozmiary pomiędzy L/M i N są celowe , gdzie siły cięcia i wymagania dotyczące kompensacji grawitacyjnej są największe.

11Klasa wzmacniacza spindlowego, o mocy ciągłej 11 kW.

Konwencja ta bezpośrednio umieszcza H312 pomiędzy lżejszym H311 (biSVSP 20/20/40-7.5, 7,5 kW wrot) i silniejszy H333 (biSVSP 40/40/40-15,15kW węzło) w ramach tej samej rodziny 6164 wszystkie trzy jednostki mają tę samą architekturę serwo-osiową, ale różnią się klasą wyjścia węzła i odpowiednimi wskaźnikami serwo kanału.

Kompatybilność silnika

Serwo osi (L / M / N)

Trzy serwo kanały są przeznaczone dla serwomotorów βiS (Beta i Standard) firmy FANUC.zestaw kompatybilnych serwomotorów obejmuje::

• βiS 4/5000a takżeβiS 8/3000W przypadku ośów lekkiego użytku
• βiS 8/2000a takżeβiS 12/3000W przypadku, gdy urządzenie jest odpowiednie do wykonania pomiarów, należy zastosować następujące czynniki:

Silniki z ramy βiS 22 i wyższej nie powinny być przypisane do kanałów L lub M tej jednostki, ponieważ ich zapotrzebowanie na ciągły prąd doprowadziłoby kanały o mocy 6,5A do przeciążenia termicznego.Kanał o osi N, z maksymalną mocą 40A i ciągłą mocą 13A, może pomieścić cięższe obciążenia serwo, jeśli pozwala na to cykl pracy.

Silnik węzłowy

Sekcja węglowa o mocy 11 kW jest dopasowana do silników węglowych FANUC z serii βi w klasie mocy 11 kW. Kompatybilne silniki węglowe obejmują:

• βiI 8/10000
• βiI 12/8000√ silnik o mocy 12 kW, potwierdzający się w stosunku do mocy wyjściowej 56A z kartą specyfikacji silnika

Podobnie jak w przypadku wszystkich połączeń silnik-wzmacniacz, zawsze przed instalacją należy porównać prąd stały oznaczony na tablicy motora z prądem 56A ze wzmacniacza, aby potwierdzić jego odpowiedniość.

Uwaga dotycząca sprzecznych opisów rynku

Kupujący badający ten numer części mogą natknąć się na listy, które opisują A06B-6164-H312#H580 jako jednostkę dwuosiową (biSVSP 80/80-18) zamiast jednostki trójosiowej.Wydaje się, że rozbieżność ta wynika z błędów wprowadzania danych w niektórych katalogach dystrybutorów. Podseria numerów części FANUC H3xx w ramach rodziny 6164 konsekwentnie stosuje architekturę serwo trzyosiową H311, H333, H343 i H364 to wszystkie trzyosiowe jednostki,i H312 następuje ten sam wzórSpecyficzne parametry elektryczne (20A/20A/40A serwo kanały, wejście 52A, wrot 11kW) są zgodne z trójosiową klasyfikacją biSVSP 20/20/40-11.Kupujący powinni potwierdzić oznaczenie modelu na etykiecie umieszczonej na jednostce fizycznej przed każdą zamówieniem na podstawie odniesienia krzyżowego..

Kompatybilność systemu CNC i wbudowana diagnostyka

A06B-6164-H312 komunikuje się z CNC za pośrednictwem busy światłowodowej FSSB, ograniczając ją do platform sterowania generacją 0i-D:

• FANUC serii 0i-D (0i-MD do frezowania, 0i-TD do obróbki)
• FANUC serii 0i-Mate-D
• FANUC serii 0i-MF (z potwierdzeniem oprogramowania układowego)

Jednostka zawiera detekcję alarmową IPM (Intelligent Power Module), która monitoruje wewnętrzne temperatury połączeń tranzystorowych i zgłasza awarie, zanim zdarzenie termiczne może spowodować uszkodzenie PCB.Wspierane są tryby sterowania HRV2 i HRV3 (High Response Vector), umożliwiające wydajność pętli prądu o większej przepustowości, która zmniejsza następujący błąd podczas ruchów konturowania o dużej przyspieszeniu.

Numer części - odniesienie krzyżowe

Transport morski i logistyka

/ Wysyłka:Zestawy zapasowe są potwierdzane i wysyłane w ciągu 1 ‰ 2 dni roboczych od zamówienia.Cięższe lub bardziej kruche jednostki wysyłane w specjalnych skrzyniach drewnianych.

Przewoźnicy:DHL Express · FedEx Międzynarodowy Priorytet · UPS Worldwide Express · TNT · EMS † przewoźnik wybrany na podstawie miejsca docelowego i pilności dostawy.

Globalny zasięg:Opcje ekspresowe dostarczają do ponad 220 krajów w ciągu 24 ⋅ 48 godzin. Standardowy międzynarodowy transport trwa 3 ⋅ 7 dni roboczych.

Dokumentacja:Każda przesyłka zawiera fakturę handlową i szczegółowy wykaz opakowań.

Częste pytania

P1: Jaka jest praktyczna różnica między A06B-6164-H312 a A06B-6164-H311?

Obie są trójosiowymi serwo plus spindlem połączonymi jednostkami z rodziny 6164 βiSVSP i obie używają tego samego rozmiaru serwo kanału 20/20/40.H311 obsługuje 7Jeśli na tablicy motora spindlowego maszynki jest coś między 8 kW a 11 kW ciągłości, H312 jest właściwym wyborem.H311 byłby za mały dla tego wrzeciona., a następny krok w górę - H333 o mocy 15 kW - byłby zbyt duży i potencjalnie niepotrzebny pod względem kosztów.

P2: Dlaczego kanał o osi N ma wyższy prąd niż kanały L i M?

Asymetryczne rozmiary serwo kanału w biSVSP 20/20/40-11 są celowe.który niesie ze sobą wyższe zapotrzebowanie na prąd ciągły ze względu na kompensację grawitacyjną i masę głowicy wrzeciona40A szczyt / 13A ciągły rating na kanale N zapewnia headroom potrzebny do tej aplikacji, podczas gdy kanały L i M na 20A szczyt / 6.5A ciągłe prawidłowe obsługiwanie osi X i Y o mniejszym obciążeniu.

P3: Czy urządzenie A06B-6164-H312 może być używane z kontrolą FANUC 0i-MF zamiast 0i-D?

0i-MF wykorzystuje tę samą architekturę serwo komunikacji światłowodowej FSSB, co rodzina 0i-D, więc zgodność elektryczna jest ogólnie utrzymywana.w każdej chwili, gdy wzmacniacz jest sparowany z sterownikiem nowszej generacji, niż został pierwotnie określony;, ustawienia parametrów CNC, zwłaszcza inicjacji serwo parametrów i parametrów typu wzmacniacza węzła, muszą być ustawione prawidłowo.Przed uruchomieniem należy potwierdzić u FANUC lub wykwalifikowanego integratora, że używana wersja oprogramowania 0i-MF obsługuje wzmacniacz serii A06B-6164..

P4: Jednostka uruchamia się, ale maszyna pokazuje błąd komunikacji FSSB na wszystkich ośach naraz.

Alarm FSSB wpływający jednocześnie na wszystkie osi przy uruchomieniu prawie zawsze wskazuje na problem komunikacji światłowodowej, a nie na usterkę napędu.Sprawdź oba końce kabla światłowodowego łączącego interfejs optyczny CNC z zespołem wzmacniacza: szukać fizycznych uszkodzeń kabla, pyłu lub zanieczyszczeń na łącznikach optycznych i upewnić się, że każdy z nich jest w pełni zainstalowany.Najczęstszą przyczyną tego objawu jest brudny lub częściowo odłączony złącze optyczne i ustępuje bez dotykania samego wzmacniacza.

P5: Czy urządzenie to jest naprawialne w przypadku awarii kanału wrzecionego, podczas gdy serwo kanały pozostają funkcjonalne?

Naprawa terenowa A06B-6164-H312 jest dobrze znana wśród specjalistycznych firm naprawczych FANUC.usterka kanału wrotnego nie oznacza automatycznie, że serwo wyjściowe IGBT są dotknięteWłaściwy zakład naprawczy sprawdzi niezależnie wszystkie cztery kanały i zastąpi tylko uszkodzony etap zasilania, co jest znacznie bardziej opłacalne niż wymiana całego modułu.Jeżeli ograniczenie priorytetowe dotyczy czasu przestoju maszyny, jednostka wymiany jest szybszą trasą; jeśli koszt jest głównym względem,naprawa jest lepszym rozwiązaniem, pod warunkiem że masz sprawdzoną dobrą jednostkę, która może przywrócić maszynę do użytku podczas naprawy wadliwego modułu.
