A06B-6164-H333 Moduł wzmacniacza spindla Fanuc A06B6164H333 AO6B-6I64-H333

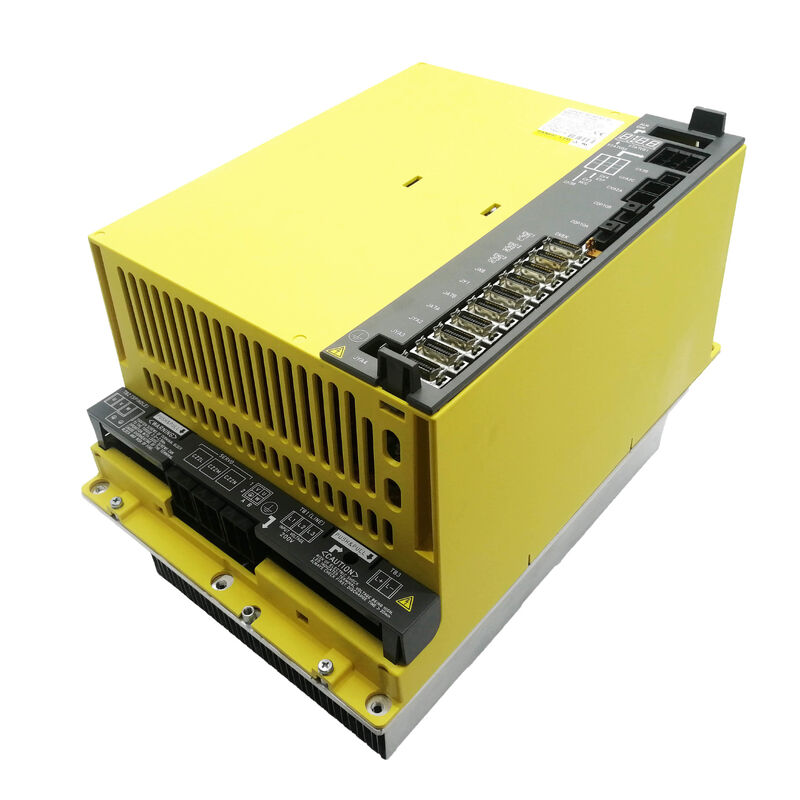

FANUC A06B-6164-H333 — βiSVSP 40/40/40-15 Zintegrowana jednostka serwo-wrzeciona

Nr części: A06B-6164-H333 (#H580) ▏Typ jednostki: βiSVSP (Beta i Servo/Spindle Integrated) ▏Kod modelu: SVPM3-15i ▏Interfejs: FSSB światłowodowy ▏Klasa napięcia: Wejście 200V AC

Jedna jednostka, cztery kanały napędu

Większość konstrukcji szaf sterowniczych CNC oddziela wzmacniacz wrzeciona od napędów osi serwo. Model A06B-6164-H333 stosuje inne podejście. Jest to βiSVSP — zintegrowana jednostka Beta i Servo i Spindle — która integruje trzy niezależne kanały silnika serwo i pełny wzmacniacz wrzeciona o mocy 15 kW w jednym module plug-in. Wewnętrzny kod modelu FANUC dla tej jednostki to SVPM3-15i (Servo/Spindle Power Module, 3-osiowe serwo, klasa wrzeciona 15kW).

Praktyczne konsekwencje są znaczące: jeden moduł zastępuje to, co w przeciwnym razie wymagałoby oddzielnego wzmacniacza wrzeciona plus wieloosiowego wzmacniacza serwo, zmniejszając głębokość szafy, ograniczając okablowanie między jednostkami i upraszczając ogólną topologię napędu. Takie podejście projektowe jest charakterystyczne dla szóstego pokolenia rodziny serwo Beta, gdzie FANUC celował w opłacalne, zoptymalizowane pod względem przestrzeni rozwiązania dla średniej klasy pionowych centrów obróbczych, centrów tokarskich i maszyn złożonych, które nie wymagają szczytowej mocy serii Alpha i.

A06B-6164-H333 (#H580 suffix) jest przeznaczony jako jednostka wejściowa klasy 200V, działająca z trójfazowej sieci zasilającej 200–240V AC poprzez towarzyszący moduł PSM. Komunikuje się z CNC za pomocą światłowodowego połączenia FSSB (Fanuc Serial Servo Bus) firmy FANUC — tej samej architektury magistrali szeregowej, która jest używana w szerszych rodzinach wzmacniaczy αi i βi.

Specyfikacje techniczne

Zrozumienie kodu modelu: biSVSP 40/40/40-15

Oznaczenie biSVSP 40/40/40-15 jest zgodne ze standardową konwencją nazewnictwa FANUC dla jednostek zintegrowanych:

• bi — seria Beta i (drugiej generacji rodzina napędów Beta)
• SVSP — zintegrowana jednostka Servo + Spindle
• 40/40/40 — trzy kanały serwo, każdy o szczytowej mocy wyjściowej 40A (13A ciągłej na oś)
• 15 — klasa mocy wzmacniacza wrzeciona, 15kW

Ta konwencja nazewnictwa ułatwia odróżnienie od wariantów dwuosiowych (takich jak biSVSP 40/40-15, numer części A06B-6164-H233) i od jednostek o mieszanym rozmiarze serwo (takich jak biSVSP 40/40/80-15, numer części A06B-6164-H343).

Kompatybilne silniki serwo i wrzeciona

Osi serwo (L / M / N)

Trzy kanały serwo są przeznaczone dla silników serwo serii βiS (Beta i Standard) firmy FANUC. Zweryfikowany zakres kompatybilnych silników serwo:

• βiS 4/5000 — kompaktowa rama, odpowiednia dla osi o lekkim obciążeniu
• βiS 8/3000, βiS 8/2000 — rama średnia, osie ogólnego przeznaczenia
• βiS 12/3000 — górna granica prądu ciągłego przy 13A na oś

Silniki z większej ramy βiS 22 i wyższej przekraczają znamionowy prąd ciągły kanałów serwo 40A i wymagają jednostki z sekcją serwo o wyższym znamionowym prądzie.

Silnik wrzeciona

Sekcja wrzeciona 15kW jest parowana z silnikami wrzeciona serii βi firmy FANUC w klasie 15kW:

• βiI 15/10000 — silnik in-line integralny
• βiI 18/7500 — większa rama w ramach możliwości wyjściowych wzmacniacza wrzeciona

Wybór silnika wrzeciona musi być potwierdzony zgodnie z arkuszem specyfikacji silnika FANUC, aby zapewnić, że ciągłe zapotrzebowanie prądowe silnika mieści się w znamionowym prądzie wyjściowym wzmacniacza.

Kompatybilność CNC i wymiana poprzednika

A06B-6164-H333 współpracuje wyłącznie ze sterownikami CNC wykorzystującymi światłowodową komunikację serwo FSSB:

• FANUC Series 0i-D (0i-MD do frezowania, 0i-TD do toczenia)
• FANUC Series 0i-MF (nowsza generacja)
• FANUC 0i-Mate-D

Jest to wyznaczony zamiennik dla wcześniejszego A06B-6134-H303#A, który należał do poprzedniej generacji jednostek serwo Beta wykorzystujących inny protokół komunikacyjny. Jednostki serii 6164 przeszły na magistralę światłowodową FSSB, która nie jest kompatybilna wstecznie ze starszym sprzętem serii 6134. Bezpośrednia zamiana A06B-6134-H303 na A06B-6164-H333 będzie również wymagać weryfikacji, czy oprogramowanie układowe CNC obsługuje nowszy typ wzmacniacza i czy zainstalowano okablowanie światłowodowe.

Dlaczego zintegrowana architektura ma znaczenie w praktyce

Dla producentów maszyn i inżynierów utrzymania ruchu, format biSVSP ma kilka implikacji operacyjnych, które warto zrozumieć przed złożeniem zamówienia:

Miejsce w szafie sterowniczej. Pojedynczy moduł zajmuje mniej miejsca na szynie DIN i wymaga mniej połączeń magistrali zasilającej między jednostkami w porównaniu do oddzielnych napędów serwo i wrzeciona. Ma to szczególne znaczenie przy modernizacji lub przebudowie szaf sterowniczych na mniejszych platformach obrabiarek, gdzie przestrzeń jest ograniczona.

Izolacja błędów. Ponieważ osie serwo i wrzeciono dzielą jedną jednostkę, awaria jednego kanału — na przykład zwarcie IGBT na osi M — powoduje wyłączenie wszystkich czterech kanałów napędu do czasu naprawy lub wymiany modułu. Maszyny o krytycznych wymaganiach dotyczących czasu pracy mogą chcieć mieć jednostkę zamienną na stanie.

Parowanie PSM. Podobnie jak wszystkie jednostki serii βi, A06B-6164-H333 czerpie z wspólnej magistrali DC zasilanej przez towarzyszący moduł zasilania βiPS lub αiPS. Moduł PSM musi być przystosowany do obsługi łącznego szczytowego zapotrzebowania wszystkich trzech osi serwo plus wrzeciona jednocześnie.

Krzyżowe odniesienie numerów części

Wysyłka i logistyka

Wysyłka: Potwierdzone jednostki magazynowe wysyłane w ciągu 1–2 dni roboczych. Opakowanie antystatyczne z wkładką piankową; jednostki ciężkie lub ponadgabarytowe w wzmocnionych skrzyniach drewnianych.

Przewoźnicy: DHL Express · FedEx International Priority · UPS Worldwide · TNT · EMS

Czas tranzytu: Usługa ekspresowa obejmuje 220+ krajów w 24–48 godzin; standardowa dostawa międzynarodowa 3–7 dni roboczych.

Dokumentacja: Faktura handlowa i lista pakowa dołączone do każdej przesyłki. Cła importowe i opłaty celne są odpowiedzialnością kupującego zgodnie z przepisami kraju docelowego.

FAQ

P1: Jaka jest różnica między A06B-6164-H333 a A06B-6134-H303#A, który zastępuje? A06B-6134-H303#A należy do starszej rodziny jednostek serwo Beta, która wykorzystywała równoległy interfejs serwo I/O zamiast komunikacji światłowodowej FSSB. A06B-6164-H333 jest następcą opartym na FSSB — oba są zintegrowanymi jednostkami serwo trzyosiowymi plus wrzeciono 15kW, ale używają zasadniczo różnych protokołów komunikacyjnych i nie są wymienne bez weryfikacji, czy oprogramowanie układowe CNC, ustawienia parametrów i okablowanie szafy sterowniczej zostały zaktualizowane w celu obsługi architektury serii 6164.

P2: Czy ta jednostka nadaje się do maszyny czteroosiowej? Nie — A06B-6164-H333 zapewnia dokładnie trzy kanały serwo (L, M, N) plus jeden kanał wrzeciona. W przypadku czterech osi serwo ze zintegrowanym wrzecionem wymagana byłaby inna jednostka zintegrowana lub oddzielny dodatkowy wzmacniacz serwo. Jeśli maszyna ma czwartą oś serwo jako oś pomocniczą lub drugorzędną, można dodać oddzielny jednoosiowy wzmacniacz βiSV na tej samej pętli FSSB.

P3: Czy ten wzmacniacz może być używany z silnikami wrzeciona serii Alpha i zamiast silników wrzeciona Beta i? Sekcja wrzeciona βiSVSP ma moc znamionową 15kW i jest dopasowana do silników wrzeciona serii β firmy FANUC w klasie 15kW: Chociaż niektóre mniejsze silniki wrzeciona serii α mieszczą się w klasie mocy 15kW, parowanie ich z tym wzmacniaczem wymaga starannej weryfikacji parametrów i potwierdzenia przez FANUC. Seria α i seria β mają różne charakterystyki uzwojenia stojana, a nieprawidłowe parowanie może prowadzić do przegrzania lub awarii napędu, nawet jeśli znamionowe moce na tabliczce znamionowej wydają się zgodne.

P4: Moja maszyna wyświetla alarm SV z kodami specyficznymi dla osi jednocześnie na wielu osiach — czy to oznacza, że wszystkie trzy kanały serwo uległy awarii? Niekoniecznie. Ponieważ wszystkie trzy kanały serwo dzielą jedną szynę zasilającą wewnątrz modułu, awaria wspólnej sekcji magistrali DC, błąd wspólnego sterownika IGBT lub utrata zasilania sterującego 24V do jednostki może jednocześnie wyłączyć wszystkie trzy osie i wywołać wiele alarmów SV. Zanim założysz, że wszystkie trzy kanały IGBT uległy awarii, sprawdź napięcie magistrali DC na PSM, sprawdź zasilanie sterujące 24V do modułu i poszukaj alarmu SV021 (niedopasowanie CNC/wzmacniacza) lub SV023 (niemożliwe zatrzymanie serwo), które wskazywałyby na problem na poziomie systemu, a nie trzy niezależne awarie kanałów.

P5: Jakie części zamienne są najczęściej potrzebne do A06B-6164-H333? Wentylator chłodzący jest elementem o najwyższym zużyciu i powinien być pierwszym zapasem do konserwacji zapobiegawczej. Poza wentylatorem, moduły IGBT w kanałach serwo i stopniu wyjściowym wrzeciona są najczęściej wymienianymi komponentami w naprawach polowych. Kable światłowodowe łączące tę jednostkę z CNC również warto mieć jako części zamienne, ponieważ uszkodzenia fizyczne lub zanieczyszczenie złączy na tych kablach są częstą przyczyną alarmów komunikacyjnych SV i SP, które można pomylić z awarią napędu.
