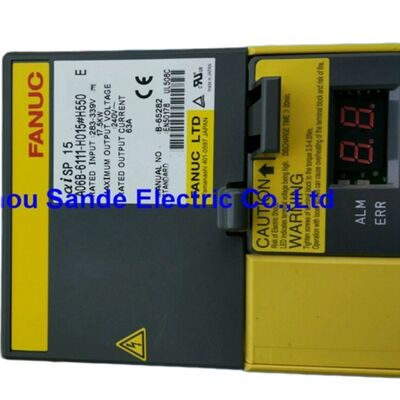

FANUC A06B-6220-H030#H600 ¢ Moduł wzmacniacza spindlowego αiSP 30-B

Numer części: A06B-6220-H030#H600 Seria: αiSP-B (klasa 200 V) Typu: Moduł wzmacniacza z węzłem Stosunek: Nowy oryginał Znany również jako: AiSP-30 / SPM-30i

Przegląd

Moduł A06B-6220-H030#H600 to moduł wzmacniacza z jednym wrotkiem z linii produktów αiSP-B (Alpha i Spindle, generacja B) firmy FANUC, określony wewnętrznie jako αiSP 30-B.Zajmuje środkowy i górny poziom w zakresie napędów węglowych FANUC klasy 200V, specjalnie zaprojektowany do obsługi ciągłego i szczytowego momentu obrotowego w ciężkich centrach obróbki, centrach obrotowych,i maszyny wieloosiowe złożone wyposażone w silniki węglowe FANUC serii α o średnim lub dużym zasięgu.

W przeciwieństwie do samodzielnych napędów, αiSP-B działa w ramach wspólnej architektury busów prądu stałego FANUC.który centralnie zarządza korekcją prądu przemiennego na prąd stały i regeneracją energiiSam moduł wzmacniacza obsługuje wówczas wszystkie specyficzne dla węgla funkcje: regulację prądu, kontrolę pętli prędkości, orientację i pozycjonowanie osi C, gdy jest odpowiednio skonfigurowany.

Przekład #H600 potwierdza, że jest to wariant klasy wejściowej 200V, odróżniając go od serii 400V HV (rodzina A06B-6221/A06B-6222).Fizycznie moduł składa się z PCB zasilania i dedykowanego PCB sterowania znajdującego się w jednym podwoziu podłączalnym, umożliwiając w razie potrzeby niezależną wymianę jednej z płyt.

Specyfikacje techniczne

Kompatybilne silniki wrzutowe

Moduł ten jest dopasowany do następujących silników wrzutowych FANUC serii α w klasie 200 V:

• AIP 60/5000√ silnik zintegrowany, 60 kW, 5000 obrotów na minutę ciągłe
• 15/15000
• αiIT 15/15000 (model Power Up)W przypadku pojazdów z silnikiem silnikowym
• αiIL 8/20000√ silnik rzędowy, 8 kW, 20 000 obrotów/min
• 15/15000√ silnik rzędowy, 15 kW, 15 000 obrotów/min
• aiIL 26/15000√ silnik rzędowy, 26 kW, 15 000 obrotów/min

Wybór silnika musi być zgodny z maksymalną mocą wyjściową wzmacniacza wynoszącą 148 A oraz pojemnością prądu stałego zainstalowanego PSM.Potwierdź, że przewodzenie kabla silnikowego i kabla kodowania jest zgodne z wytycznymi FANUC dotyczącymi układu szafki w celu uniknięcia awarii komunikacji spowodowanej przez EMI.

Kompatybilność systemu CNC

αiSP 30-B komunikuje się z CNC za pośrednictwem łącza światłowodowego FSSB (Fanuc Serial Servo Bus) firmy FANUC, dzięki czemu jest kompatybilny na następujących platformach sterowania:

• FANUC serii 30i / 30i-B
• FANUC serii 31i / 31i-B
• FANUC serii 32i / 32i-B
• FANUC Power Motion i-A (dla robotów i zastosowań w zakresie ruchu wielosiowego)

Maszyny obsługujące starsze generacje 0i-D/F lub 16i/18i/21i wymagają innej rodziny wzmacniaczy (serie A06B-6114 / A06B-6096) i nie są kompatybilne z tym modułem.

Architektura wspólnego autobusu prądu stałego

Jedną z charakterystycznych cech serii αiSP-B jest brak wewnętrznego prostownika.Wszystkie moduły na autobusie szafki ̇ osi serwo i wrotnika ̇ mają jedną szybę prądu stałego zasilaną przez αiPS-B PSM. This arrangement reduces total cabinet component count and enables regenerative energy from decelerating axes to be redistributed across the bus in real time rather than dissipated as heat through braking resistorsPrzy określeniu wymiennego PSM należy sprawdzić, czy jego stała moc wyjściowa obejmuje sumę wszystkich podłączonych wymogów szczytowych serwo i wzmacniacza węzła.

Wskaźnik alarmu (wspólny)

Alarmy wentylatorów (ekwiwalent AL-31) należą do najczęstszych awarii pola; wentylator wewnętrzny A90L-0001-0581 i wentylator zewnętrzny A90L-0001-0577 należy sprawdzać w zaplanowanych odstępach czasu konserwacji.

Numer części - odniesienie krzyżowe

Kupujący często wyszukują ten moduł pod alternatywnymi notacjami z powodu błędnych odczytów OCR lub zmian w formatowaniu.

Transport morski i logistyka

Wysyłka: Zamówienia potwierdzone przed terminem odcięcia są zazwyczaj przetwarzane w ciągu 1 do 2 dni roboczych.

Przewoźnicy: DHL Express/FedEx International Priority/UPS Worldwide/TNT/EMS.

Czas przewozu: 7 dni roboczych do większości głównych miejsc docelowych.

Opakowanie: anty-statyczna folia z sztywną kartonem; cięższe jednostki wysyłane w specjalnych skrzyniach drewnianych.

Obowiązki celne i podatki przywozowe: płatne przez kupującego zgodnie z przepisami kraju przeznaczenia.

Częste pytania

P1: Jaka jest różnica między A06B-6220-H030#H600 a A06B-6222-H030#H610?

Obie są wzmacniaczami węzłowymi αiSP 30-B, ale należą do nieco różnych serii przeglądów tej samej rodziny klasy 200V.Seria A06B-6222 stanowi późniejszą wersję produkcji z niewielkimi aktualizacjami układu PCB; podstawowe specyfikacje elektryczne 283 339 V wejścia prądu stałego, 148 A wyjścia są identyczne. Są one zazwyczaj wymienne w ramach tej samej konfiguracji szafy,chociaż FANUC zaleca potwierdzenie, że ustawienia parametrów pasują do oryginalnej jednostki przed wymianą.

P2: Czy ten moduł zawiera wbudowany układ hamowania regeneracyjnego?

Nie, αiSP-B działa na wspólnej linii prądu stałego zasilanej przez moduł zasilania αiPS-B, który centralnie zarządza regeneracją całego zestawu wzmacniaczy.Nie ma oddzielnego rezystora hamulcowego ani śmigłowca wewnątrz samego A06B-6220-H030#H600Jeśli napięcie węzła podnosi się podczas szybkiego opóźnienia węzła, PSM obsługuje tę energię, zwracając ją do linii prądu przemiennego lub, w przypadku starszych wariantów PSM, przekierowując ją do zewnętrznego rezystora.

P3: Czy wzmacniacz ten może być używany z 400V trójfazowym zasilaczem?

Nie bezpośrednio. A06B-6220-H030#H600 jest modułem klasy 200V; jego wejście do prądu prądu stałego jest określone na 283 ̇ 339 V prądu stałego,który jest wytwarzany przez zasilanie αiPS-B serii 200V z trójfazowego zasilania 200 ⋅ 240 V AC. W przypadku sieci prądu przemiennego o napięciu 380-480 V prawidłowa rodzina wzmacniaczy węzłowych to seria HV o napięciu 400 V (np. A06B-6221 lub A06B-6222 z sufiksem #H610 lub #H580).

P4: Czy moja maszyna wyświetla alarm węzłowy C0 lub C1? Czy to oznacza, że wzmacniacz nie działa?

Alarmy C0/C1/C2 sygnalizują błąd komunikacji na łączności światłowodowej FSSB między CNC a wzmacniaczem wrotnika, niekoniecznie nieprawidłowy etap wyjścia.sprawdzać kabły światłowodowe łączące CNC z SPM pod kątem fizycznych uszkodzeńNajczęstszą przyczyną tych alarmów jest luźny lub brudny złącze optyczne, które można rozwiązać bez wymiany sprzętu.

P5: Jakie części zamienne należy mieć pod ręką obok tego modułu wzmacniacza?

Dwa wentylatory chłodzące są elementami o najwyższym zużyciu: wentylator wewnętrzny A90L-0001-0581 i wentylator zewnętrzny A90L-0001-0577.szczególnie w środowiskach o podwyższonej temperaturze otoczenia lub cząstkach w powietrzuPonadto posiadanie pod ręką zapasowego kabla światłowodowego FSSB pozwala na szybką izolację alarmów związanych z komunikacją podczas rozwiązywania problemów bez konieczności oczekiwania na zakup części.
