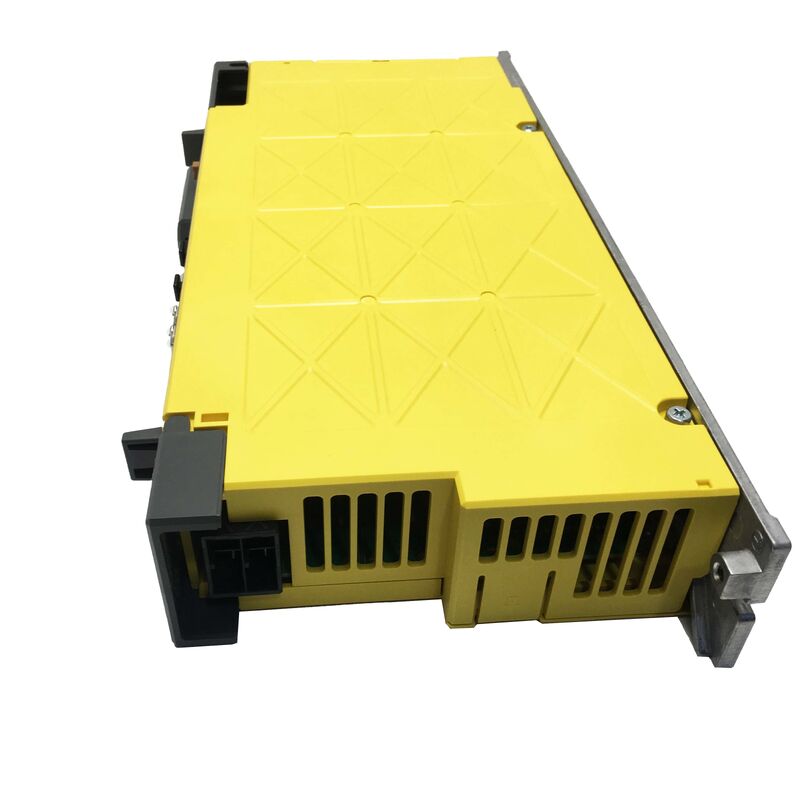

Jednostka serwo-wzmacniacza AC FANUC A06B-6240-H105 — αiSV 80-B, jednowiosełkowy, seria 200V

Numer części: A06B-6240-H105  |  Model: αiSV 80-B  |  Seria: FANUC αi-B  |  Typ: Moduł serwo-wzmacniacza jednowiosełkowego  |  Pochodzenie: Japonia

Przegląd

Sterowanie osią, które nie spełnia oczekiwań, nie jest sterowaniem osią — jest obciążeniem. FANUC A06B-6240-H105 to jednowiosełkowy moduł serwo-wzmacniacza AC z serii αi-B firmy FANUC, o oznaczeniu modelu αiSV 80-B, przeznaczony do wymagających zastosowań CNC i robotycznych, gdzie stały moment obrotowy, czysta szybka reakcja i długie interwały serwisowe są niepodlegające negocjacjom.

Seria αi-B stanowi rdzeń nowoczesnej architektury serwo firmy FANUC. W porównaniu do wcześniejszych generacji, seria działa chłodniej, zajmuje mniej miejsca w szafie sterowniczej i pobiera mniej mocy przy równoważnym wyjściu — FANUC zmniejszył rozmiar instalacji wzmacniacza o około 30% w porównaniu do konwencjonalnych konstrukcji dzięki połączeniu nisko stratnych elementów mocy i przeprojektowanej żeberkowej konstrukcji odprowadzania ciepła. W praktyce oznacza to większą wydajność napędu na szafę i lepsze zarządzanie termiczne w gęstych konfiguracjach szaf wielowiosłowych.

A06B-6240-H105 jest używany w dwóch głównych kontekstach wdrożenia: jako napęd osi serwo CNC w centrach obróbczych z kontrolerami FANUC serii 30i, 31i i 32i, oraz jako pomocniczy wzmacniacz lub wzmacniacz 7. osi w systemach robotycznych FANUC — w szczególności w konfiguracjach kontrolerów R-30iB i R-30iB Plus, gdzie wymagane są dodatkowe osie serwo poza standardowymi sześcioma. W obu rolach działa jako część skoordynowanego łańcucha komunikacji światłowodowej FSSB (FANUC Serial Servo Bus), odbierając polecenia osi z dużą prędkością i minimalnym opóźnieniem.

Specyfikacje techniczne

Zbudowany z myślą o architekturze αi-B — co to oznacza w praktyce

A06B-6240-H105 nie jest samodzielnym napędem w tradycyjnym znaczeniu. Jest to moduł w ramach skoordynowanego systemu serwo FANUC, a zrozumienie, jak pasuje do tego systemu, określa wszystko, od procedury instalacji po strategię wymiany.

Komunikacja światłowodowa FSSB Wzmacniacz komunikuje się z kontrolerem CNC lub robota za pośrednictwem szybkiej magistrali serwo szeregowej firmy FANUC, przesyłanej przez kabel światłowodowy zamiast konwencjonalnego okablowania miedzianego. Światłowód eliminuje zakłócenia elektromagnetyczne między sygnałem a szumem przełączania dużej mocy, nieodłącznym dla stopnia mocy — co jest ważne w kompaktowych szafach, gdzie okablowanie sygnałowe i zasilające dzielą ograniczoną przestrzeń. Cykl komunikacyjny działa wystarczająco szybko, aby wspierać precyzyjną synchronizację wielowiosłową bez ograniczeń martwej strefy starszych architektur impulsowych.

Architektura wspólnej magistrali DC Seria αi-B wykorzystuje konfigurację wspólnej magistrali DC: moduł zasilający αiPS-B prostuje przychodzący prąd zmienny i zasila wspólną szynę prądu stałego, do której podłączonych jest wiele modułów wzmacniaczy serwo i wrzeciona. A06B-6240-H105 pobiera energię z tej wspólnej magistrali zamiast prostować własne wejście z sieci AC. Ma to dwa istotne konsekwencje. Po pierwsze, energia odzyskiwana z jednej hamującej osi może być pochłaniana przez przyspieszającą oś na tej samej magistrali, zmniejszając netto moc pobieraną z zasilania. Po drugie, wymiana modułu wzmacniacza nie wymaga wymiany zasilacza — zakładając, że PSM jest sprawny i prawidłowo dobrany do całkowitego zapotrzebowania na prąd osi.

Wbudowany kondensator pulsecodera absolutnego Kondensator zapasowy wewnątrz A06B-6240-H105 przechowuje pozycję kodera absolutnego przez około 10 minut po odłączeniu zasilania. Oznacza to, że w normalnej pracy — wymiana samego modułu wzmacniacza — powrót do pozycji referencyjnej nie jest wymagany po ponownej instalacji, pod warunkiem, że wymiana zostanie zakończona w czasie podtrzymania kondensatora. W maszynach, gdzie cykle bazowania są czasochłonne lub wymagają operacji usuwania elementów mocujących, sama ta funkcja oszczędza znaczący czas podczas planowanej konserwacji.

Chłodzenie wentylatorem z monitorowaniem Aktywne chłodzenie wentylatorem utrzymuje stopień mocy w granicach roboczych przy stałym dużym zapotrzebowaniu na prąd. Napęd monitoruje stan wentylatora i może zgłaszać awarie wentylatora przed wystąpieniem wyłączenia termicznego — dając zespołom konserwacyjnym czas na zaplanowanie interwencji, zamiast doświadczać nieplanowanego przestoju.

Gdzie instalowany jest ten wzmacniacz

Centra obróbcze CNC — osie posuwu dużej mocy Oznaczenie 80 w αiSV 80-B odnosi się do klasy mocy napędu. Przy znamionowym prądzie wyjściowym 22,5 A, A06B-6240-H105 nadaje się do napędów osi X, Y, Z i obrotowych w średnich i dużych centrach obróbczych, gdzie wymagania dotyczące siły osi lub momentu obrotowego przekraczają to, co mogą dostarczyć mniejsze warianty wzmacniaczy klasy 40 lub 20. Osie liniowe w poziomach centrach obróbczych, obrotowe stoły paletowe i zastosowania z ciężkim posuwem w maszynach 5-osiowych wykorzystują moc napędu w tym zakresie.

Systemy robotyczne FANUC — rozszerzenie osi pomocniczych Jednym z najczęstszych scenariuszy instalacji A06B-6240-H105 jest zastosowanie jako wzmacniacz 7. lub dodatkowej osi w komórkach roboczych sterowanych kontrolerem R-30iB lub R-30iB Plus. Systemy śledzenia, pozycjonery obrotowe, serwo-pistolety spawalnicze i narzędzia do wymiany napędzane serwo wymagają dodatkowego modułu wzmacniacza poza wewnętrznym napędem robota dla podstawowych sześciu osi. A06B-6240-H105 jest podłączany do łańcucha FSSB w szafie sterowniczej i jest konfigurowany jako dodatkowa oś w parametrach robota.

Wielowiosłowa produkcja elastyczna W systemach bramowych, maszynach transferowych i elastycznych komórkach produkcyjnych, gdzie kontrolery FANUC Power Motion i-A lub serii 31i koordynują jednocześnie wiele osi liniowych i obrotowych, A06B-6240-H105 wypełnia sloty osi o dużym prądzie w konfiguracjach napędów o mieszanej pojemności — działając obok mniejszych modułów αiSV 40-B lub αiSV 20-B, które obsługują osie o niższym momencie obrotowym na tej samej wspólnej magistrali.

Diagnostyka usterek — co mówi wyświetlacz statusu LED

Każdy wzmacniacz serii αi-B posiada wyświetlacz LED na panelu przednim, który dostarcza informacji o statusie i alarmach w czasie rzeczywistym. Po zadziałaniu zabezpieczenia, wyświetlany kod alarmu jest pierwszym i najbardziej bezpośrednim wskaźnikiem diagnostycznym. Typowe kody dotyczące A06B-6240-H105 i ich najczęstsze przyczyny:

Alarm 9 (Przepięcie na magistrali DC): Napięcie na magistrali DC przekroczyło dopuszczalny limit. Najczęściej spowodowane niewystarczającą zdolnością regeneracyjną — albo obwód regeneracyjny modułu zasilającego jest nasycony, albo rampy hamowania są zbyt agresywne dla zatrzymywanej inercji. Sprawdź stan modułu αiPS i rozważ zastosowanie jednostki rozładowania regeneracyjnego, jeśli aplikacja obejmuje częste, gwałtowne hamowania.

Alarm 6 (Nadprąd): Prąd wyjściowy przekroczył próg. Sprawdź okablowanie silnika — zwłaszcza połączenia U, V, W — pod kątem przebicia izolacji, chwilowego zwarcia lub nieprawidłowego fazowania. Sprawdź również sam silnik, jeśli alarm pojawia się w stałym punkcie cyklu ruchu osi.

Alarm 1 (Awaria wentylatora): Wewnętrzny wentylator chłodzący zatrzymał się lub zwolnił poniżej minimalnego progu prędkości. Wymień wentylator przed kontynuowaniem pracy; praca z dużym prądem bez odpowiedniego chłodzenia grozi uszkodzeniem termicznym stopnia mocy IGBT.

Alarm 8 (Wysoka temperatura): Temperatura stopnia mocy przekroczyła bezpieczny limit. Sprawdź temperaturę otoczenia w szafie sterowniczej, upewnij się, że żeberka są czyste i niezasłonięte, zweryfikuj, czy wentylator działa, i potwierdź, że napęd nie przekracza znamionowego prądu wyjściowego dla cyklu pracy.

Warianty wyszukiwania numeru części

Kupujący szukający tego modułu używają kilku formatów — wszystkie odnoszą się do tej samej jednostki:

A06B-6240-H105 · A06B6240H105 · A06B-6240-H105 · AO6B-624O-HIO5 (mylenie O/zera — częste błędne odczyty OCR, ten sam produkt) · FANUC αiSV 80-B · wzmacniacz aiSV80B · FANUC 6240 H105

Wysyłka i dostawa

Jednostki wysyłane są w oryginalnym opakowaniu fabrycznym FANUC w ciągu 1–2 dni roboczych od potwierdzenia płatności. Dostępne są ekspresowe przewoźnicy dla pilnych potrzeb.

Przewoźnicy: DHL Express · FedEx International Priority · UPS · EMS · TNT Czas tranzytu: 3–7 dni roboczych do większości międzynarodowych miejsc docelowych za pośrednictwem ekspresu Dokumentacja: Standardowo faktura handlowa i lista pakowa; świadectwo pochodzenia na życzenie Cła i podatki importowe: Płatne przez kupującego w miejscu przeznaczenia

Numery śledzenia są udostępniane natychmiast po odbiorze przesyłki.

Często zadawane pytania

P: Jaka jest różnica między A06B-6240-H105 a A06B-6290-H105?

O: Oba są jednowiosełkowymi serwo-wzmacniaczami αiSV 80 z serii αi-B, ale działają w zupełnie innych klasach napięciowych. A06B-6240-H105 to wariant serii wejściowej 200 V — podłącza się go do zasilacza αiPS-B, który zasila magistralę 283–339 V DC i dostarcza 240 V AC do silnika. A06B-6290-H105 to wariant serii wejściowej 400 V HV (wysokonapięciowej) — działa z magistrali 537–679 V DC i dostarcza 400 V AC. Nie są one elektrycznie wymienne. Moduł zasilający w instalacji i znamionowe napięcie silników serwo w systemie określają, który wariant jest prawidłowy. Użycie wzmacniacza serii 200 V na magistrali 400 V zniszczy moduł.

P: Czy A06B-6240-H105 może być używany jako zamiennik w robocie FANUC R-30iA?

O: A06B-6240-H105 jest przeznaczony do architektury serii αi-B, która jest powiązana z kontrolerami R-30iB i R-30iB Plus. Wcześniejszy kontroler R-30iA używał wzmacniaczy serii αi (nie-B) w swojej szafie serwo. Chociaż fizyczny kształt jest podobny, seria αi-B ma zmieniony czas komunikacji i charakterystykę magistrali w porównaniu do oryginalnej serii αi. Mieszanie modułów serii B i nie-B w tym samym systemie nie jest obsługiwane. Przed zamówieniem zamiennika należy zweryfikować generację kontrolera i istniejącą serię wzmacniacza — dokładnie dopasować sufiks zainstalowanych modułów.

P: Maszyna pokazuje alarm serwo po wymianie A06B-6240-H105. Co należy sprawdzić najpierw?

O: Najczęstszą przyczyną alarmu serwo bezpośrednio po wymianie modułu są dane pozycji referencyjnej silnika. Chociaż seria αi-B posiada wbudowany kondensator zapasowy do przechowywania pozycji kodera absolutnego, jeśli wymiana trwa dłużej niż około 10 minut po odłączeniu zasilania, kondensator rozładuje się, a dane pozycji absolutnej zostaną utracone — co wymaga cyklu powrotu do pozycji referencyjnej przed uruchomieniem osi. Najpierw sprawdź komunikat alarmowy CNC lub kontrolera dotyczący błędu pozycji lub utraty danych absolutnych. Jeśli wyświetlany jest alarm niezwiązany z danymi pozycji, sprawdź, czy wszystkie złącza światłowodowe FSSB są prawidłowo osadzone (zarówno na wzmacniaczu, jak i na sąsiednich modułach w łańcuchu) i zweryfikuj, czy konfiguracja parametrów osi CNC odpowiada nowemu modułowi.

P: Czy ten wzmacniacz zawiera wbudowany rezystor regeneracyjny?

O: Nie. W architekturze serii αi-B obsługa energii regeneracyjnej jest zarządzana przez wspólny moduł zasilający (αiPS-B), a nie przez indywidualne moduły wzmacniaczy osi. PSM obsługuje regenerację dla całej magistrali. Jeśli zdolność regeneracyjna PSM jest niewystarczająca dla aplikacji — co zazwyczaj jest sygnalizowane alarmami przepięcia na magistrali DC podczas gwałtownego hamowania — do systemu można dodać jednostkę rozładowania regeneracyjnego. Indywidualne moduły wzmacniaczy osi w serii αi-B 200 V nie posiadają własnych rezystorów regeneracyjnych ani chopperów hamulcowych.

P: Jak mogę potwierdzić, że jest to właściwa część przed zamówieniem — jakie oznaczenia powinienem szukać na istniejącym module?

O: Numer części FANUC jest wydrukowany na etykiecie umieszczonej na przedniej lub bocznej stronie modułu wzmacniacza, w standardowym formacie A06B-XXXX-HXXX. Jeśli etykieta brzmi A06B-6240-H105, ta oferta jest bezpośrednim zamiennikiem. Dodatkowo, potwierdź oznaczenie modelu na etykiecie — powinno być widoczne αiSV 80-B. Jeśli zamawiasz część na podstawie listy części zamiennych, a nie zainstalowanego modułu, sprawdź parametr konfiguracji osi CNC (kod modelu wzmacniacza zapisany w ustawieniach parametrów serwo CNC), aby zweryfikować model napędu, którego oczekuje kontroler. W przypadku jakichkolwiek wątpliwości, przed złożeniem zamówienia udostępnij nam model maszyny, generację CNC i numer referencyjny schematu okablowania szafy sterowniczej.
