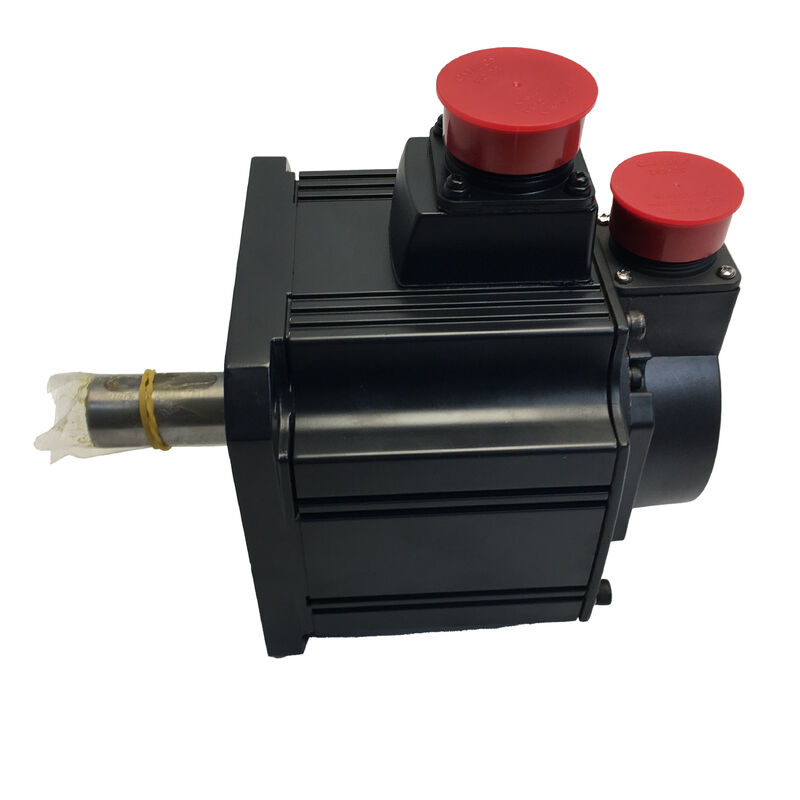

JEDEN NOWY Silnik serwo Mitsubishi HC-SFE152 HCSFE152

Mitsubishi HC-SFE152 | MELSERVO J2S AC Bezszczotkowy Silnik Serwo — 1.5kW, 7.16Nm, 2000 obr./min, 17-bitowy Absolutny, Uszczelka Olejowa, Kołnierz 130×130mm, IP65, MR-J2S

Przegląd

Silnik Mitsubishi HC-SFE152 to bezszczotkowy silnik serwo AC o mocy 1.5kW z rodziny HC-SF w systemie MELSERVO MR-J2S firmy Mitsubishi. Znajduje się on w praktycznym środku zakresu mocy HC-SF — oferując kołnierz o wymiarach 130 mm, moment obrotowy 7.16 Nm i prędkość obrotową 2000 obr./min w silniku, do którego została zaprojektowana rodzina wzmacniaczy MR-J2S, z 17-bitowym enkoderem absolutnym i uszczelką olejową, które czynią ten silnik odpowiednim do pracy w przemysłowych środowiskach maszyn.

Seria HC-SF charakteryzuje się średnią bezwładnością, co wpływa na jej zachowanie w systemach serwo.

 Silnik o średniej bezwładności zapewnia bardziej stabilną mechanicznie oś niż silnik o niskiej bezwładności w warunkach zmiennego obciążenia — opiera się nagłym zmianom prędkości spowodowanym zakłóceniami obciążenia, co przekłada się na płynniejsze profile prędkości podczas operacji cięcia, gdzie siła cięcia zmienia się w miarę zagłębiania i wycofywania narzędzia z przedmiotu obrabianego.

Dlatego seria HC-SF znalazła szerokie zastosowanie w osiach posuwu obrabiarek, systemach transportu materiałów i robotach przemysłowych, gdzie sztywność obciążenia i jakość płynnego ruchu są równie ważne jak dokładność pozycjonowania.

Przy znamionowym momencie obrotowym 7.16 Nm z mnożnikiem szczytowym 3:1, silnik pokrywa zarówno wymagania dotyczące ciągłego momentu obrotowego podczas cięcia, jak i krótkotrwałe zapotrzebowanie na przyspieszenie w cyklu produkcyjnym maszyny.

Szczytowy moment obrotowy 21.6 Nm dla przejściowych stanów przyspieszenia jest dostępny przez ułamek sekundy — wystarczająco długo, aby szybko przyspieszyć oś do prędkości szybkiego posuwu — podczas gdy ciągły moment obrotowy 7.16 Nm przenosi obciążenie cięcia przez każdy cykl.

Ten profil momentu obrotowego i prędkości, w połączeniu z kołnierzem montażowym 130 mm, sprawił, że HC-SFE152 stał się standardową specyfikacją w szerokiej gamie średniej wielkości maszyn CNC w erze MR-J2S.

Kluczowe specyfikacje

17-bitowy enkoder absolutny — rozdzielczość i funkcje

17-bitowy enkoder absolutny jest jedną z cech wyróżniających generację MR-J2S od poprzednika. 17 bitów oznacza 2¹⁷ = 131 072 odrębnych wartości pozycji na obrót wału — rozdzielczość tak wysoka, że znacznie przewyższa to, co jakakolwiek mechaniczna przekładnia może pozycjonować w rzeczywistej maszynie.

Praktyczne znaczenie polega nie na tym, że maszyna osiąga pozycjonowanie subnanometrowe; polega na tym, że szacowanie prędkości, które wzmacniacz serwo uzyskuje z tych danych o wysokiej rozdzielczości, jest niezwykle płynne, wolne od szumu kwantyzacji, który generują enkodery o niższej rozdzielczości i który objawia się jako tętnienie prędkości i zmienność tekstury powierzchni w precyzyjnej obróbce.

Charakter absolutny oznacza, że enkoder raportuje swoją pozycję natychmiast po włączeniu zasilania, bez żadnego ruchu kalibracyjnego.

Wzmacniacz MR-J2S wykorzystuje pamięć podtrzymywaną bateryjnie do śledzenia liczby obrotów wielokrotnych w cyklach zasilania.

Po uruchomieniu maszyny wzmacniacz odczytuje aktualną pozycję enkodera i zapisaną liczbę obrotów wielokrotnych, oblicza dokładną absolutną pozycję wału, a sterownik CNC wyświetla prawidłową współrzędną osi w ciągu pierwszej sekundy od włączenia zasilania.

Jest to wygoda operacyjna, która sprawia, że enkodery absolutne są standardem w nowoczesnych systemach serwo: brak rutyny homingu, brak czekania, brak ryzyka błędów referencyjnych po nieoczekiwanej utracie zasilania.

Uszczelka olejowa i IP65 — ochrona środowiskowa w praktyce

Uszczelka olejowa HC-SFE152 to uszczelka wargowa dociskana do obracającego się wału na przednim końcu silnika. Jej główną funkcją jest blokowanie migracji aerozolu smarnego z obszaru śruby kulowej maszyny do wnętrza silnika — w szczególności do komory enkodera na tylnym końcu silnika.

Bez tej uszczelki, wieloletnie gromadzenie się mgły smarnej na tarczy enkodera prowadzi do znanego wzorca przerywanych błędów enkodera, które z czasem się pogarszają, aż do momentu, gdy tarcza wymaga wymiany.

IP65 dodaje ochronę na poziomie obudowy, która zapobiega przedostawaniu się kurzu i skierowanych strumieni wody do korpusu silnika. Razem uszczelka olejowa i obudowa IP65 zapewniają HC-SFE152 solidne parametry środowiskowe dla standardowych środowisk centrów obróbczych.

Połączenie to nie nadaje się do warunków zanurzenia lub bezpośredniego uderzenia pod wysokim ciśnieniem — te sytuacje wymagają stopnia ochrony IP67, który można znaleźć w nowszych generacjach silników — ale radzi sobie z codzienną rzeczywistością mgły chłodziwa, powietrza zanieczyszczonego wiórami i okresowego mycia maszyny bez kompromisowania żywotności silnika.

Średnia bezwładność i dynamika systemu serwo

Bezwładność wirnika HC-SFE152 wynosząca 0.0020 kg·m² klasyfikuje go w kategorii średniej bezwładności firmy Mitsubishi. W projektowaniu systemów serwo, kryterium dopasowania bezwładności — stosunek odbitej bezwładności obciążenia do bezwładności wirnika silnika — jest kluczowym parametrem dla stabilnej, dobrze zestrojonej odpowiedzi serwo. Mitsubishi dąży do stosunku bezwładności obciążenia do wirnika nie większego niż 7:1 dla serii HC-SF jako ogólnej wytycznej, chociaż dobrze zestrojone systemy mogą działać akceptowalnie przy stosunkach do 10:1.

Dla silnika o bezwładności wirnika 0.0020 kg·m², oznacza to, że elementy mechaniczne odbite przez sprzęgło i śrubę kulową do wału silnika nie powinny przekraczać około 0.014–0.020 kg·m² równoważnej bezwładności.

Typowa oś maszyny narzędziowej o mocy 1.5kW ze śrubą kulową o średnicy 16 mm lub 20 mm, skoku 5 mm i skoku 300 mm mieści się komfortowo w tym zakresie. Silniki o średniej bezwładności, takie jak HC-SFE152, zapewniają inherentnie stabilną odpowiedź serwo w tych zastosowaniach ze standardowym autotuningiem w czasie rzeczywistym MR-J2S, bez konieczności ręcznej regulacji parametrów, której czasami wymagają silniki o niskiej bezwładności w warunkach zmiennego obciążenia.

Dobór wzmacniacza MR-J2S i wybór kabla

HC-SFE152 jest zaprojektowany specjalnie do wzmacniaczy serii MR-J2S. Dobór wzmacniacza jest prosty: przy maksymalnym prądzie silnika 27A, wzmacniacz MR-J2S-200A (znamionowy prąd ciągły ≥ znamionowemu prądowi silnika 9A i zdolność obsługi prądu maksymalnego ≥ 27A) lub wyższy pokrywa zapotrzebowanie silnika.

Kabel sprzężenia zwrotnego enkodera z serii MR-JH (MR-JHSCBL2M-H dla 2m lub innych długości) łączy złącze enkodera silnika z portem CN2 wzmacniacza.

Gdy HC-SFE152 jest używany w dynamicznym zastosowaniu, gdzie kabel wielokrotnie się zgina w prowadnicy kablowej lub ruchomym moście, właściwym wyborem jest kabel MR-JHSCBL_M-H (z sufiksem -H, o wysokiej żywotności na zginanie).

W przypadku instalacji statycznych, gdzie kabel jest prowadzony raz i mocowany, wystarczy standardowy kabel MR-JHSCBL_M-L.

Często zadawane pytania

P1: HC-SFE152 został wycofany z produkcji — który aktualny silnik Mitsubishi najbardziej go zastępuje?

HG-SR152 (seria MELSERVO-J4) jest aktualnym odpowiednikiem produkcyjnym o mocy 1.5kW, znamionowym momencie obrotowym 7.16Nm, prędkości 2000 obr./min i kołnierzu 130mm.

Jest on ulepszony w stosunku do HC-SFE152 dzięki 22-bitowemu enkoderowi absolutnemu (4 194 304 ppr), ochronie IP67 i kompatybilności z platformą wzmacniaczy MR-J4. Modernizacja z J2S do J4 wymaga wymiany zarówno silnika, jak i wzmacniacza — wzmacniacze J4 nie komunikują się z enkoderami silników J2S.

W celu wymiany "jeden do jednego" przy zachowaniu istniejącego wzmacniacza MR-J2S, należy pozyskać HC-SFE152 lub kompatybilny wariant HC-SFS152 z zapasów magazynowych.

P2: Jakie alarmy wzmacniacza MR-J2S wskazują na awarię enkodera HC-SFE152?

AL.16 (błąd enkodera) na panelu przednim wzmacniacza MR-J2S jest głównym wskaźnikiem błędu enkodera.

Może pojawić się po włączeniu zasilania (sugerując całkowitą utratę komunikacji — najpierw sprawdź kabel MR-JHSCBL i złącza) lub podczas pracy (sugerując przerywaną komunikację, często z powodu zmęczenia zginaniem kabla lub zanieczyszczonej tarczy enkodera).

AL.17 (błąd komunikacji sterownika) może towarzyszyć AL.16. Zanim założysz awarię enkodera, zawsze sprawdź i ponownie podłącz oba końce złącza kabla enkodera — luźne złącze daje identyczne wzorce alarmów jak uszkodzony enkoder.

P3: Czy HC-SFE152 może współpracować ze wzmacniaczem MR-J3?

Nie bezpośrednio. Systemy MR-J2S i MR-J3 używają różnych protokołów komunikacji enkodera, a wyprowadzenia złączy nie są takie same.

Niektóre wzmacniacze MR-J3 obsługują współpracę z wybranymi wcześniejszymi silnikami serii HC za pomocą 4-przewodowego trybu kompatybilności, ale wymaga to specyficznej konfiguracji parametrów i nie jest ogólnym stwierdzeniem kompatybilności. Parowanie HC-SFE152 ze wzmacniaczem MR-J3 poza udokumentowaną tabelą kompatybilności firmy Mitsubishi nie jest zalecane dla instalacji produkcyjnych.

P4: Jak średnia bezwładność wpływa na strojenie serwo w porównaniu do użycia silnika o niskiej bezwładności?

Silnik o średniej bezwładności przenosi większą masę wirnika niż silnik o niskiej bezwładności przy tej samej mocy, co oznacza, że zmienia prędkość wolniej przy danym momencie obrotowym. Zmniejsza to reakcję na zakłócenia o wysokiej częstotliwości — silnik nie może tak szybko reagować na nagłe zmiany obciążenia.

W praktyce silniki o średniej bezwładności klasy HC-SF są bardziej wyrozumiałe w strojeniu, ponieważ algorytm autotuningu MR-J2S ma większą bezwładność mechaniczną do pracy i zapewnia stabilne strojenie w szerszym zakresie warunków obciążenia.

Silniki o niskiej bezwładności są szybsze, ale wymagają bardziej precyzyjnego ustawienia wzmocnienia, aby uniknąć oscylacji na osiach ze zmiennym obciążeniem lub podatnością.

P5: Silnik ma stopień ochrony IP65 z uszczelką olejową. Jaką konserwację należy przeprowadzić na uszczelce olejowej?

Uszczelka olejowa jest elementem zużywalnym, który z czasem się zużywa, gdy krawędź uszczelki przesuwa się po obracającym się wale. W normalnej pracy ciągłej wymiana uszczelki olejowej jest zazwyczaj uważana za część remontu silnika (wraz z wymianą łożysk) po długim okresie eksploatacji.

Wizualne wskaźniki zużycia uszczelki obejmują zanieczyszczenie smarem wewnątrz korpusu silnika znalezione podczas inspekcji łożysk lub błędy enkodera, które korelują z poziomem smarowania w pobliżu silnika.

Podczas instalacji lub jakichkolwiek prac wymagających demontażu sprzęgła, należy unikać zanieczyszczenia krawędzi uszczelki zanieczyszczeniami i nigdy nie używać narzędzi na powierzchni wału w strefie kontaktu uszczelki — zarysowana powierzchnia wału pod krawędzią uszczelki spowoduje natychmiastowy wyciek, niezależnie od stanu uszczelki.
