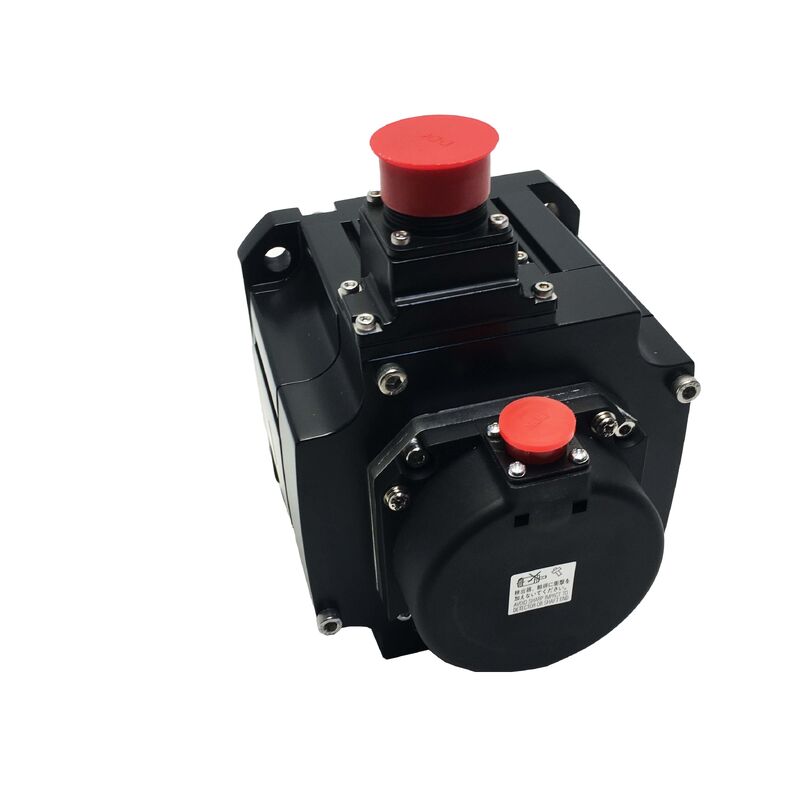

Mitsubishi HF-SE102JW1-S100 | Serwomotor AC o średniej bezwładności — 1,0 kW, 4,77 Nm, 2000 obr./min, uszczelka olejowa, 131072 ppr, seria MR-E

Numer części: HF-SE102JW1-S100 Seria: MELSERVO HF-SE — Serwomotor AC o średniej bezwładności

Moc znamionowa: 1,0 kW

Moment znamionowy: 4,77 Nm

Moment szczytowy: 14,3 Nm

Prędkość znamionowa: 2000 obr./min

Prędkość maksymalna: 3000 obr./min

Napięcie zasilania: Klasa 200 VAC (3-fazowe)

Hamulec elektromagnetyczny: Brak

Uszczelka olejowa: Tak

Enkoder: 17-bitowy przyrostowy, 131072 ppr

Klasa bezwładności: Średnia

Kompatybilny wzmacniacz: Seria MR-E (Super MR-E / S100)

Moc zasilania: 1,7 kVA

Stan: Nowy

Przegląd

Silnik Mitsubishi HF-SE102JW1-S100 to serwomotor AC o średniej bezwładności o mocy 1,0 kW z serii HF-SE firmy Mitsubishi Electric, zaprojektowany specjalnie do współpracy z platformą serwowzmacniaczy Super MR-E.

Przy momencie znamionowym 4,77 Nm i momencie szczytowym 14,3 Nm zapewnia rezerwę momentu obrotowego niezbędną do responsywnego przyspieszania obciążeń osi o umiarkowanej bezwładności — ogólne maszyny przemysłowe, systemy pozycjonowania przenośników, maszyny pakujące i podobne zastosowania, w których stosunek bezwładności obciążenia do silnika mieści się w praktycznym zakresie średniej bezwładności.

Klasyfikacja "średnia bezwładność" to nie tylko etykieta — to kluczowy kompromis inżynieryjny projektu. Wirniki o wyższej bezwładności są bardziej wyrozumiałe dla niedokładności dopasowania obciążenia, ponieważ sam wirnik działa jak koło zamachowe, które wygładza reakcję prędkości.

Seria HF-SE jest przeznaczona do zastosowań, w których bezwładność obciążenia jest przewidywalna i umiarkowana, system serwo potrzebuje rzeczywistej responsywności, a pasmo przenoszenia wzmacniacza platformy MR-E jest wystarczające do wymagań pozycjonowania aplikacji.

Połączenie enkodera o rozdzielczości 131072 impulsów na obrót, funkcji automatycznego strojenia w czasie rzeczywistym wzmacniacza MR-E i momencie szczytowym 14,3 Nm sprawia, że HF-SE102JW1-S100 jest zdolny do szybkich, precyzyjnych cykli pozycjonowania bez konieczności rozbudowanej ręcznej kalibracji wzmocnienia podczas uruchamiania.

Sufiks JW1 identyfikuje specyficzną konfigurację mechaniczną: wał z wpustem, uszczelka olejowa, brak hamulca elektromagnetycznego.

Uszczelka olejowa zamyka szczelinę wejścia wału przed mgłą smarującą i zanieczyszczeniami cząsteczkowymi, przedłużając żywotność łożysk i uzwojeń w środowiskach maszyn, w których seria HF-SE jest najczęściej stosowana.

Brak hamulca definiuje ten silnik jako silnik z osią poziomą lub oś, w której zewnętrzny przeciwwaga lub mechaniczne urządzenie blokujące przenosi obciążenie grawitacyjne w spoczynku.

Kluczowe specyfikacje

Seria HF-SE — średnia bezwładność dla zrównoważonej wydajności

Seria HF-SE wypełnia praktyczną środkową pozycję w gamie silników serwo HF firmy Mitsubishi. Poniżej niej serie HF-MP i HF-KP są przeznaczone do zastosowań o ultra-niskiej i niskiej bezwładności — szybkie pozycjonowanie przy lekkim obciążeniu, gdzie liczy się każda milisekunda czasu przyspieszania.

Powyżej niej serie HF-SP i HF-JP obsługują wymagania o większej mocy osi obrabiarek o dużym obciążeniu z odpowiednio większymi ramami.

HF-SE o średniej bezwładności jest przeznaczony do najczęstszej klasy zastosowań pozycjonowania przemysłowego: obciążeń o określonej i umiarkowanej bezwładności, czasów cykli mierzonych w setkach milisekund, a nie dziesiątkach, oraz wymagań dotyczących dokładności pozycjonowania spełnianych przez 17-bitowy enkoder przy konkurencyjnych kosztach systemu.

Napęd indeksujący przenośnika, oś pozycjonująca stołu obrotowego, mechanizm podawania maszyny pakującej, wózek do transportu materiałów — to są zastosowania, którym służy seria HF-SE.

Na poziomie 1,0 kW, HF-SE102 jest drugim krokiem w serii: HF-SE52 znajduje się poniżej przy mocy 0,5 kW / 2,39 Nm, HF-SE152 powyżej przy mocy 1,5 kW / 7,16 Nm, a HF-SE202 na szczycie przy mocy 2,0 kW / 9,55 Nm.

Wszystkie cztery dzielą charakterystykę prędkości znamionowej 2000 obr./min / maksymalnej 3000 obr./min oraz tę samą platformę wzmacniacza MR-E.

Do celów wymiarowania, przejście z SE52 do SE102 mniej więcej podwaja zarówno moment znamionowy, jak i zdolność silnika do przyspieszania danego stosunku bezwładności w danym czasie.

Enkoder 131072 ppr — precyzja i powtarzalność

17-bitowy enkoder przyrostowy o rozdzielczości 131072 impulsów na obrót zapewnia rozdzielczość sprzężenia zwrotnego pozycji, która sprawia, że HF-SE102JW1-S100 jest zdolny do precyzyjnego pozycjonowania w szerokim zakresie zastosowań.

Przy typowym skoku śruby kulowej 10 mm z bezpośrednim sprzężeniem silnika, 131072 ppr na silniku przekłada się na około 0,076 μm na impuls na stole — rozdzielczość wielokrotnie większa niż dokładność mechaniczna systemu śruby kulowej i prowadnicy, którą napędza.

Enkoder jest przyrostowy, co oznacza, że liczy zmiany pozycji od punktu odniesienia ustalonego podczas uruchamiania. Każdy cykl zasilania wymaga od osi wykonania cyklu powrotu do punktu odniesienia (homing), aby ponownie ustalić jej bezwzględne odniesienie pozycji przed zaakceptowaniem zaprogramowanych poleceń pozycji.

W zastosowaniach maszynowych, gdzie czas uruchamiania nie stanowi ograniczenia produkcji, jest to całkowicie akceptowalne.

Tam, gdzie opóźnienie uruchamiania ma znaczenie — częste zmiany zmian produkcyjnych, częste cykle zatrzymania awaryjnego/ponownego uruchomienia — wariant enkodera absolutnego wyeliminowałby wymóg homingu; przyrostowy HF-SE102JW1-S100 jest odpowiednim wyborem, gdy nie stanowi to problemu.

Rozdzielczość 17-bitowa stanowi również podstawę funkcji automatycznego strojenia w czasie rzeczywistym wzmacniacza MR-E.

Automatyczne strojenie obserwuje rzeczywistą reakcję prędkości w stosunku do zadanej prędkości i dostosowuje wzmocnienia serwo — wzmocnienie proporcjonalne, wzmocnienie całkujące, wzmocnienie różniczkujące — w czasie rzeczywistym, aby zminimalizować błąd śledzenia i czas stabilizacji.

Dzięki 131072 impulsom sprzężenia zwrotnego na obrót, wzmacniacz ma wystarczającą rozdzielczość, aby wykryć małe odchylenia prędkości, które automatyczne strojenie wykorzystuje do scharakteryzowania obciążenia mechanicznego i optymalizacji ustawień wzmocnienia bez interwencji ręcznej.

Uszczelka olejowa — ochrona środowiska bez złożoności IP67

Uszczelka olejowa w HF-SE102JW1-S100 to uszczelka wargowa w punkcie wyjścia wału. Zapobiega ona migracji mgły smarującej z łożysk końcowych śruby kulowej, rozprysków ze skrzyni biegów i scentralizowanych systemów smarowania do korpusu silnika przez szczelinę pierścieniową między obracającym się wałem a przednią osłoną silnika.

Bez uszczelki olejowej ta szczelina jest otwartą drogą dla zanieczyszczeń. Smar łożyskowy migruje na zewnątrz wzdłuż wału pod wpływem siły odśrodkowej, podczas gdy mgła olejowa napędzana ruchem maszyny migruje do wewnątrz przez szczelinę wału pod wpływem wahań ciśnienia.

Po dostaniu się do obudowy silnika następuje stopniowe zanieczyszczenie izolacji uzwojeń i zespołu enkodera smarem — najpierw jako powłoka powierzchniowa zwiększająca prąd upływu, a następnie jako absorpcja do izolacji, która przyspiesza degradację termiczną.

Uszczelka olejowa eliminuje tę ścieżkę zanieczyszczeń przy znikomo niskim koszcie tarcia i strat mocy.

W silnikach pracujących w pobliżu smarowanych śrub kulowych, przekładni lub kolektorów smarowania scentralizowanego — co opisuje większość instalacji HF-SE102 — uszczelka olejowa nie jest specyfikacją luksusową, ale inwestycją w żywotność serwisową. "J" w sufiksie JW1 potwierdza zamontowanie uszczelki olejowej.

Złącze S100 i integracja ze wzmacniaczem MR-E

Oznaczenie S100 identyfikuje konfigurację złącza silnika jako dopasowaną do serii serwowzmacniaczy Super MR-E. Platforma Super MR-E umieszcza złącza zasilania silnika i enkodera na przedniej ścianie wzmacniacza, co ułatwia podłączenie kabli, nawet gdy wzmacniacz jest zainstalowany w ograniczonej przestrzeni panelu.

Wejście kabla od przodu — zamiast od góry lub z boku — oznacza, że kabel może przebiegać bezpośrednio od czoła wzmacniacza do silnika bez prowadzenia wokół obudowy wzmacniacza, skracając ścieżkę kabla i liczbę zagięć w kablu enkodera.

Funkcja automatycznego strojenia wzmacniacza MR-E w czasie rzeczywistym rozpoczyna się od momentu włączenia serwo i stale monitoruje reakcję mechaniczną, dostosowując parametry wzmocnienia w miarę zmiany warunków pracy maszyny.

Dla inżyniera uruchamiającego oznacza to mniej czasu z oscyloskopem i tabelami parametrów, a więcej czasu na wykonywanie rzeczywistych cykli testowych.

Funkcja automatycznego strojenia wykorzystuje sprzężenie zwrotne enkodera 131072 ppr do obserwacji błędu śledzenia prędkości z wystarczającą rozdzielczością, aby wykryć subtelne rezonanse mechaniczne, które często pomija ręczne dostrajanie wzmocnienia.

Często zadawane pytania

P1: Dlaczego HF-SE102JW1-S100 jest opisywany jako "średnia bezwładność" i co to oznacza dla wymiarowania osi?

Średnia bezwładność odnosi się do momentu bezwładności wirnika — wirnik serii HF-SE jest cięższy niż konstrukcje o niskiej bezwładności, co czyni go mniej wrażliwym na niedopasowanie bezwładności obciążenia, ale nieco wolniejszym w reakcji szczytowego przyspieszenia.

Praktyczne implikacje dla wymiarowania osi: bezwładność obciążenia podłączonego do silnika powinna zazwyczaj wynosić 15 razy mniejszą niż własna bezwładność silnika dla optymalnej wydajności serwo.

Przekroczenie tego stosunku powoduje, że wzmocnienia serwo wymagane do stabilnego, responsywnego sterowania zbliżają się do granicy stabilności wzmacniacza, utrudniając strojenie i ograniczając osiągalne pasmo przenoszenia. Silniki o średniej bezwładności są bardziej tolerancyjne na wyższe stosunki bezwładności obciążenia niż konstrukcje o niskiej bezwładności.

P2: Silnik nie ma hamulca elektromagnetycznego — czy można go używać na osi pionowej?

Bez hamulca elektromagnetycznego silnik nie zapewnia mechanicznego blokowania po odłączeniu zasilania serwo. Na osi pionowej grawitacja będzie przesuwać obciążenie po odłączeniu zasilania serwo, chyba że zapewnione jest zewnętrzne wsparcie — przeciwwaga pneumatyczna, blokada mechaniczna lub zewnętrzny hamulec.

Jeśli żadne z nich nie jest obecne, należy określić wariant HF-SE102 z hamulcem (z sufiksem "B" w oznaczeniu modelu). Dla osi poziomych lub osi pionowych zrównoważonych grawitacyjnie, odpowiednim wyborem jest HF-SE102JW1-S100 bez hamulca.

P3: Który serwowzmacniacz MR-E jest wymagany dla HF-SE102JW1-S100?

HF-SE102JW1-S100 o mocy 1,0 kW jest sparowany z serwowzmacniaczem MR-E-100A/AG-QW003. MR-E-100A to wzmacniacz klasy 1,0 kW z gamy Super MR-E, dopasowany do konfiguracji złącza silnika S100.

Użycie wzmacniacza o niższej mocy (takiego jak MR-E-70A) grozi przetężeniem przy szczytowym zapotrzebowaniu momentu obrotowego silnika; użycie wzmacniacza o wyższej mocy jest możliwe w zasadzie, ale wymaga potwierdzenia kompatybilności parametrów. Sufiks QW003 na wzmacniaczu oznacza konfigurację Super MR-E dopasowaną do silników S100.

P4: Jaka jest procedura homingu enkodera przy uruchamianiu?

17-bitowy enkoder w HF-SE102JW1-S100 jest przyrostowy — nie posiada zapamiętanej pamięci pozycji absolutnej. Przy każdym cyklu zasilania wzmacniacz MR-E musi wykonać cykl powrotu do punktu odniesienia na tej osi, aby ustalić punkt odniesienia współrzędnych.

Oś przesuwa się do swojego przełącznika odniesienia lub zatrzymania mechanicznego z zmniejszoną prędkością, wzmacniacz rejestruje odczyt enkodera w punkcie odniesienia, a system współrzędnych jest ustalany od tego punktu. Musi to zakończyć się pomyślnie, zanim sterownik CNC lub PLC zaakceptuje polecenia pozycji na osi.

Jeśli zasilanie zostanie utracone w trakcie cyklu, a powrót do punktu odniesienia zostanie przerwany, należy ponownie uruchomić pełny powrót do punktu odniesienia.

P5: Jakiej konserwacji wymaga HF-SE102JW1-S100 w eksploatacji?

Główne okresowe kontrole obejmują stan kabla i złącza enkodera (sprawdzić pod kątem przetarć, pęknięć izolacji na zagięciach i prawidłowego osadzenia złącza — częściowo wpięte złącze enkodera powoduje błędy sprzężenia zwrotnego, które objawiają się jako nieregularny ruch osi), stan uszczelki olejowej wału (sprawdzić pod kątem pęknięć lub stwardnienia w zaplanowanych interwałach konserwacji; uszkodzona uszczelka pozwala na wnikanie smaru) oraz stan łożysk (nasłuchiwać szorstkości lub wibracji podczas testów bez obciążenia). Mitsubishi zaleca wymianę łożysk po 20000 godzinach pracy lub gdy pojawi się słyszalna szorstkość.

Sam enkoder nie posiada części serwisowalnych; jeśli błędy enkodera utrzymują się po zweryfikowaniu integralności kabla i złącza, silnik wymaga wymiany lub naprawy fabrycznej.
