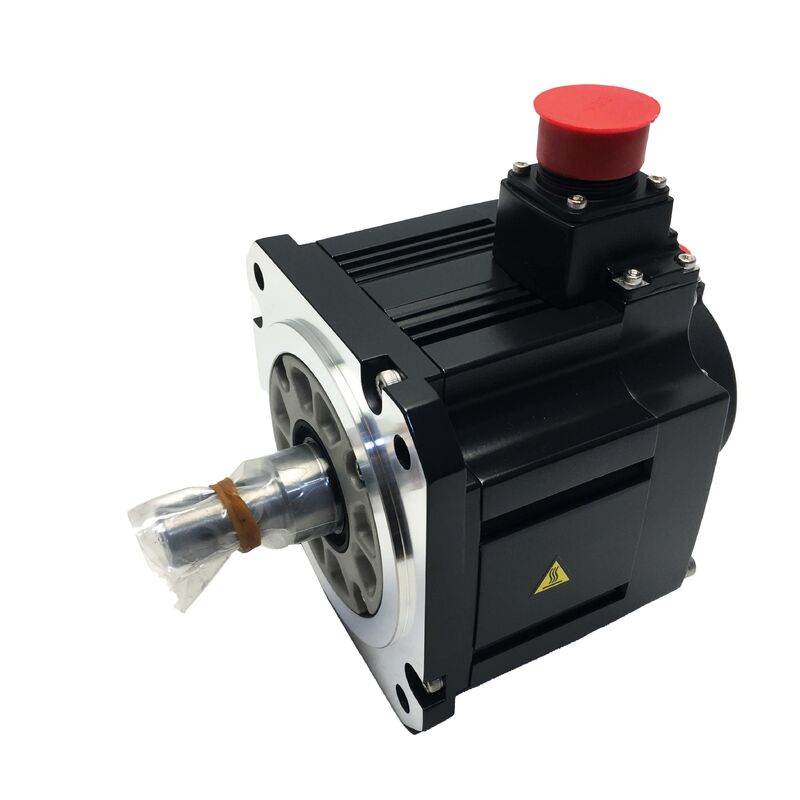

Jeden nowy serwo silnik Mitsubishi HF-SE202JW1-S100 HFSE202JW1S100 HF-SE202JW1-S100

Mitsubishi HF-SE202JW1-S100 | Seria HF-SE Silnik serwo AC o średniej bezwładności — 2,0 kW, 9,55 Nm, 2000 obr./min, uszczelnienie olejowe, 131 072 ppr, Super MR-E

Przegląd

Silnik Mitsubishi HF-SE202JW1-S100 to silnik serwo AC o średniej bezwładności o mocy 2,0 kW z serii HF-SE, zbudowany dla platformy serwowzmacniacza Super MR-E.

Przy znamionowym momencie obrotowym 9,55 Nm i prędkości 2000 obr./min na kołnierzu 176 × 176 mm, jest to 2-kW członek serii o średniej bezwładności zaprojektowanej w oparciu o tę samą zasadę działania co rodzina HC-SFS / HC-SFE — duży moment obrotowy przy umiarkowanej prędkości, tolerancyjny na cięższe obciążenia i wyższe stosunki obciążenia do bezwładności silnika niż kompaktowe silniki o niskiej bezwładności.

Trzy szczegóły konfiguracji definiują ten konkretny wariant.

Sufiks J oznacza, że uszczelnienie olejowe jest fabrycznie zamontowane na wyjściu wału, zamykając pierścieniową szczelinę między obracającym się wałem a obudową silnika przed mgłą smarującą i drobnymi cząstkami, które w przeciwnym razie mogłyby z czasem przemieszczać się do wewnątrz wzdłuż powierzchni wału.

Sufiks W1 identyfikuje gładki prosty wał bez wpustu, przenoszący moment obrotowy przez tarcie z otworem piasty sprzęgła.

Nie ma hamulca elektromagnetycznego, co potwierdza, że silnik ten jest przeznaczony do osi poziomych lub przeciwważonych, gdzie obciążenie grawitacyjne nie wymaga mechanicznego blokowania, gdy serwo jest wyłączone.

Oznaczenie S100 oznacza, że jest to silnik specjalny dopasowany do serwowzmacniacza Super MR-E (MR-E-Super).

Platforma Super MR-E wprowadziła uproszczoną architekturę okablowania do konstrukcji wzmacniacza: złącza zasilania i enkodera są umieszczone na przedniej stronie wzmacniacza dla bezpośredniego dostępu do kabli, a układ zacisków zmniejsza nakład pracy związany z okablowaniem w porównaniu do wcześniejszych generacji wzmacniaczy.

Dzięki standardowemu automatycznemu dostrajaniu w czasie rzeczywistym, Super MR-E stale dostosowuje wzmocnienia serwo podczas pracy, eliminując iteracyjną ręczną optymalizację wzmocnień, której wymagały starsze generacje wzmacniaczy Mitsubishi podczas uruchamiania.

Kluczowe specyfikacje

2,0 kW przy 2000 obr./min — Gdzie średnia bezwładność działa najlepiej

Seria HF-SE pracuje z prędkością znamionową 2000 obr./min, co plasuje ją w innej klasie zastosowań niż silniki o niskiej bezwładności 3000 obr./min, które dominują w mniejszych osiach obrabiarek. Dwa tysiące obrotów na minutę przy śrubie kulowej o skoku 10 mm daje szybki posuw 20 m/min — odpowiedni dla obrabiarek średniej wielkości i sprzętu automatyki, gdzie mechanika osi jest znacznie cięższa niż w kompaktowych osiach poniżej 1 kW.

Wirnik o średniej bezwładności definiuje przydatność HF-SE do zastosowań. Jego wirnik jest fizycznie cięższy niż silnik o niskiej bezwładności w tej samej obudowie, a ta dodatkowa masa wirnika działa jak stabilizujący koło zamachowe w pętli serwo.

Na osiach z cięższymi stołami, większymi uchwytami obrabianymi lub elementami przenoszącymi znaczną bezwładność na wał silnika, silnik o średniej bezwładności toleruje znacznie wyższe stosunki obciążenia do bezwładności silnika, zanim stabilność serwo stanie się problemem.

Podczas gdy silnik o niskiej bezwładności może wymagać konserwatywnych ustawień wzmocnienia lub wykazywać rezonans przy stosunkach bezwładności powyżej 5:1, klasa HF-SE jest zaprojektowana dla stosunków do 15:1 z odpowiednim dostrojeniem wzmacniacza — bezpośrednio rozszerzając zakres konfiguracji mechanicznych, którym może służyć ten silnik, bez potrzeby stosowania przekładni do zmniejszenia odbitej bezwładności obciążenia.

Przy znamionowym momencie obrotowym 9,55 Nm z typowym stosunkiem szczytu do znamionowego 3:1, dostępny szczytowy moment obrotowy 28,65 Nm umożliwia agresywne przyspieszanie cięższych obciążeń, które pasują do tej klasy silników.

Obliczenie cyklu pracy — potwierdzające, że moment obrotowy RMS w całym profilu ruchu pozostaje w granicach 9,55 Nm — jest krokiem wymiarowania osi, który określa, czy HF-SE202 jest prawidłowo dopasowany do obciążenia.

Uszczelnienie olejowe (J) — ochrona wyjścia wału w praktyce

Uszczelnienie olejowe na wyjściu wału jest jedynym elementem uszczelniającym, którego ochrona obudowy IP65 sama w sobie nie zapewnia. Obracający się wał musi przechodzić przez przednią osłonę silnika z niewielką pierścieniową szczeliną, aby umożliwić swobodny obrót.

Bez uszczelnienia olejowego szczelina ta stanowi otwartą drogę dla mgły smarującej z sąsiednich śrub kulowych, przekładni lub obudów łożysk do przemieszczania się do wewnątrz wzdłuż powierzchni wału i gromadzenia się w komorze łożyskowej i obszarze uzwojenia przez cały okres eksploatacji silnika.

Z zamontowanym uszczelnieniem olejowym J, uszczelnienie wargowe przylega do powierzchni obracającego się wału i aktywnie odpycha płyn i cząstki od szczeliny wału.

Połączony efekt polega na tym, że HF-SE202JW1-S100 jest uszczelniony zarówno w obudowie (IP65), jak i na wale — odpowiedni do instalacji, w których wał silnika znajduje się w pobliżu źródeł smarowania lub gdzie realistyczne jest sporadyczne narażenie na zachlapanie na wale.

Warg uszczelnienia olejowego jest elementem konserwacyjnym o najkrótszym interwale kontroli silnika.

Materiał wargi (zwykle kauczuk nitrylowy) nieznacznie twardnieje po latach cykli termicznych i kontaktu z olejem.

Okresowa kontrola pęknięć wargi, deformacji lub widocznych wycieków przez uszczelnienie — w połączeniu z terminową wymianą po wykryciu degradacji — jest działaniem konserwacyjnym, które chroni łożyska i enkoder silnika przed zanieczyszczeniem przez cały okres eksploatacji silnika.

131 072 ppr absolutny enkoder — bezpośredni odczyt pozycji przy starcie

17-bitowy absolutny enkoder wbudowany w HF-SE202JW1-S100 zapewnia 131 072 impulsów na obrót z zachowaniem absolutnej pozycji w połączeniu z baterią w serwowzmacniaczu Super MR-E. Po włączeniu zasilania wzmacniacz odczytuje absolutną pozycję kątową wału silnika bezpośrednio z enkodera — sterownik CNC lub kontroler maszyny ma prawidłową pozycję osi od pierwszego cyklu skanowania, bez żadnego powrotu do pozycji referencyjnej.

Dla osi o średniej bezwładności 2 kW napędzającej znaczące obciążenie, praktyczna wartość zachowania absolutnej pozycji jest znacząca. Eliminacja powrotu do pozycji referencyjnej oznacza, że maszyna nie musi przesuwać ciężkiego stołu do wyłącznika referencyjnego za każdym razem, gdy system jest włączany.

W maszynach, gdzie powrót do pozycji referencyjnej obejmuje powolny, ostrożny ruch do wyłącznika krańcowego — konieczny do ochrony narzędzi i obrabianego przedmiotu przed niepewnością co do pozycji osi przy starcie — enkoder absolutny całkowicie eliminuje ten narzut po ustaleniu raz pozycji początkowej.

Rozdzielczość 131 072 ppr przekłada się na około 0,076 μm na impuls na stole dla śruby kulowej o skoku 10 mm ze sprzęgłem 1:1.

Jest to znacznie więcej niż dokładność mechaniczna każdego rzeczywistego systemu śrub kulowych i prowadnic, co potwierdza, że enkoder nie jest czynnikiem ograniczającym dokładność pozycjonowania dla żadnej osi, którą napędzałby ten silnik. Sprzężenie zwrotne z enkodera zapewnia również rozdzielczość prędkości, która umożliwia płynną, stabilną kontrolę prędkości w całym zakresie pracy od 0 do 2000 obr./min, w tym niskie prędkości pełzania używane do sekwencji homowania i zbliżania sondy.

Platforma serwowzmacniacza Super MR-E — prostota okablowania i automatyczne dostrajanie

Oznaczenie S100 dopasowuje ten silnik wyłącznie do serwowzmacniacza Super MR-E (seria MR-E-Super), platformy serwo Mitsubishi z jednym osią, zaprojektowanej dla opłacalnego, kompaktowego rynku automatyki.

Filozofia projektowania Super MR-E koncentruje się na zmniejszeniu złożoności integracji bez kompromisów w zakresie wydajności sterowania.

Umieszczenie złączy na przedniej stronie wzmacniacza — złącza zasilania i enkodera dostępne z tej samej strony co zaciski sygnałowe — upraszcza układ panelu i prowadzenie kabli w kompaktowych szafach sterowniczych.

Czas okablowania jest skrócony, ponieważ połączenia kablowe są widoczne i dostępne podczas montażu, a układ z przodu eliminuje potrzebę wstępnego prowadzenia kabli przed zamontowaniem wzmacniacza w szafie.

Funkcja automatycznego dostrajania w czasie rzeczywistym stale identyfikuje bezwładność obciążenia podłączoną do wału silnika i dostosowuje wzmocnienia pętli prędkości i pozycji serwo, aby utrzymać stabilną, dobrze stłumioną odpowiedź.

Gdy obciążenie zmienia się podczas cyklu pracy maszyny — gdy obrabiany przedmiot jest ładowany lub rozładowywany, gdy przenośnik się napełnia lub opróżnia — automatyczne dostrajanie odpowiednio dostosowuje wzmocnienia, utrzymując stałą wydajność pozycjonowania bez interwencji operatora.

Jest to szczególnie cenne w maszynach, gdzie czas uruchomienia jest ograniczony, ponieważ potrzeba ręcznej optymalizacji wzmocnień w wielu warunkach pracy jest znacznie zmniejszona.

Często zadawane pytania

P1: Co oznacza gładki prosty wał (W1) dla wyboru sprzęgła?

Gładki wał W1 nie ma wpustu. Całe przenoszenie momentu obrotowego opiera się na zaciskaniu ciernym między powierzchnią wału a otworem piasty sprzęgła.

Przy znamionowym momencie obrotowym 9,55 Nm z typowym szczytem bliskim 28 Nm, tolerancja otworu piasty sprzęgła (standard ISO h6 dla tej klasy wału), określony moment dokręcania elementu zaciskowego i stan powierzchni wału wspólnie określają osiągalny moment cierny na styku.

W przypadku osi z częstymi odwróceniami kierunku o wysokim momencie obrotowym, specyfikacja momentu zaciskowego musi być zweryfikowana pod kątem szczytowego wyjścia silnika. Ponowne sprawdzenie momentu zaciskowego po pierwszych 50–100 godzinach pracy — kiedy następuje wstępne osadzenie — jest standardową praktyką uruchomieniową dla instalacji z gładkim wałem.

P2: Dlaczego HF-SE202JW1-S100 nie ma hamulca elektromagnetycznego i kiedy potrzebny byłby wariant z hamulcem?

Brak hamulca oznacza, że silnik ten jest przeznaczony do osi poziomych lub osi, w których zewnętrzny mechanizm przeciwwagi podtrzymuje obciążenie, gdy serwo jest wyłączone. Na osiach poziomych nie ma tendencji do ruchu po usunięciu momentu obrotowego silnika, co czyni hamulec zbędnym.

Na osiach pionowych lub pochyłych, gdzie grawitacja działa na obciążenie, wariant z hamulcem — oznaczony literą B w numerze części — zapewnia mechaniczne blokowanie awaryjne wymagane, gdy serwo jest odłączone od zasilania. Zainstalowanie wariantu W1 bez hamulca na niezrównoważonej osi pionowej stwarza ryzyko dryfu osi podczas zdarzeń wyłączenia serwo.

P3: Enkoder ma rozdzielczość 131 072 ppr — czy wymaga baterii do zachowania absolutnej pozycji?

Tak. 17-bitowy absolutny enkoder w HF-SE202JW1-S100 zachowuje pozycję podczas utraty zasilania tylko wtedy, gdy w serwowzmacniaczu Super MR-E zainstalowana jest bateria zapasowa. Z zamontowaną i utrzymaną baterią, wzmacniacz odczytuje rzeczywistą pozycję osi przy każdym włączeniu zasilania bez homowania.

Bez baterii enkoder działa w trybie przyrostowym i po każdym cyklu zasilania wymagany jest powrót do pozycji referencyjnej. Stan baterii należy sprawdzać podczas zaplanowanych przeglądów, ponieważ wyczerpana bateria powoduje utratę pozycji przy następnej przerwie w zasilaniu.

P4: Czy HF-SE202JW1-S100 może być używany z serwowzmacniaczem Super MR-E innym niż o mocy znamionowej -200A?

HF-SE202 o mocy 2,0 kW wymaga serwowzmacniacza Super MR-E MR-E-200A (lub równoważnego wariantu S100) o mocy znamionowej klasy 200W — należy zauważyć, że oznaczenia mocy MR-E firmy Mitsubishi różnią się od mocy wyjściowej silnika.

Znamionowy prąd wyjściowy wzmacniacza musi być wystarczający do obsłużenia prądu znamionowego silnika (około 11A dla klasy 2 kW).

Użycie zbyt małego wzmacniacza ogranicza dostępny moment obrotowy szczytowy i może spowodować zadziałanie zabezpieczenia przed przeciążeniem, zanim silnik będzie mógł zakończyć zaprogramowane ruchy przyspieszania. Należy sprawdzić kod modelu wzmacniacza w przewodniku wyboru Super MR-E dla kombinacji HF-SE202.

P5: Jakie są krytyczne punkty kontroli używanego HF-SE202JW1-S100?

Sprawdzić wargę uszczelnienia olejowego na wyjściu wału pod kątem pęknięć lub stwardnienia — zdegradowane uszczelnienie jest najczęstszą drogą wnikania płynów w tym silniku.

Obrócić wał ręcznie i sprawdzić, czy łożyska nie są szorstkie; kołnierz 176 mm przenosi większe łożyska niż mniejsze silniki, a wszelka szorstkość jest słyszalna, zanim stanie się znacząca mechanicznie. Sprawdzić, czy powierzchnia wału jest wolna od przetarć lub zarysowań z poprzednich instalacji sprzęgła.

Zmierz rezystancję uzwojenia trójfazowego pod kątem równowagi faz i sprawdź rezystancję izolacji do ziemi za pomocą meggera. Potwierdź, że bateria enkodera po stronie wzmacniacza jest w dobrym stanie, zanim założysz, że dane o absolutnej pozycji są prawidłowe.

Uruchomienie na stole z kompatybilnym serwowzmacniaczem Super MR-E do 2000 obr./min z aktywnym automatycznym dostrajaniem i monitorowanym błędem śledzenia potwierdza, że silnik jest gotowy do produkcji przed instalacją.
