Nowy serwo silnik HF-KE13W1-S100 HFKE13W1S100 HF-KE13W1-S1OO

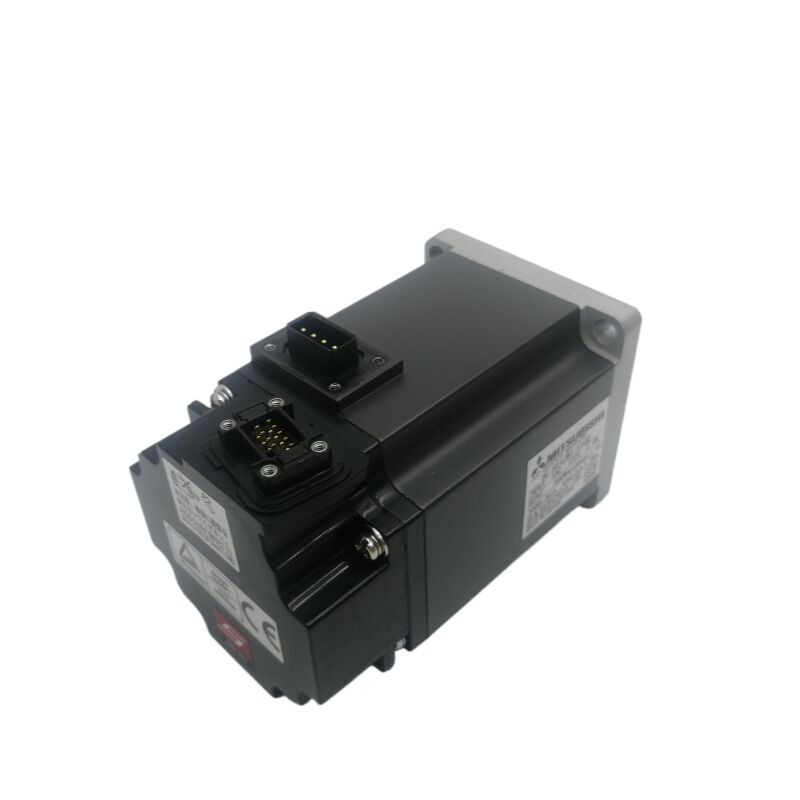

Mitsubishi Servo Motor HF-KE13W1-S100

Mitsubishi HF-KE13W1-S100 to kompaktowy serwomotor AC zaprojektowany do precyzyjnego sterowania ruchem w systemach automatyki lekkiego użytku.jest ustawiony do zastosowań servo o małej pojemności, w których stabilna regulacja prędkości, reakcyjne przyspieszenie i niezawodne pozycjonowanie są ważniejsze niż moc wysokiej mocy.

Dzięki trójfazowej konstrukcji, mocy 0,1 kW i nominalnej prędkości 3000 obrotów na minutę, model ten jest dobrze dostosowany do kompaktowych osi stosowanych w podkładkach, jednostkach indeksowania, mechanizmach przenoszenia, sprzęcie opakowaniowym,i innych małych ruchów maszynowych, które wymagają powtarzalnej wydajności w ograniczonej przestrzeni instalacyjnej.

W praktyce HF-KE13W1-S100 jest rodzajem serwomotora zazwyczaj wybierany dla istniejących systemów Mitsubishi, gdzie dopasowanie wymiarowe, przewidywalne zachowanie sterowania,i prostych materiałów zamiennych.

Należy do starszej generacji serwo Mitsubishi i jest ogólnie traktowany jako starsza rodzina modeli, co czyni go szczególnie istotnym w zakresie konserwacji maszyn, wsparcia części zamiennych,oraz prace modernizacyjne na zainstalowanym sprzęcie już zbudowanym wokół wcześniejszych platform MELSERVO.

Dla użytkowników, którzy chcą utrzymać utrzymane urządzenia, zamiast projektować je od podstaw, silnik ten pozostaje rozsądną opcją, gdy priorytetem jest utrzymanie nietkniętej architektury maszyny.

jest przeznaczony do pracy z odpowiednim wzmacniaczem serwo, a nie jako samodzielny silnik,I że systemy są częścią tego, co daje osiom serwo Mitsubishi ich dokładność sterowania i dynamiczną odpowiedź.

Innymi słowy, nie jest to zwykły silnik do obrotu, jest to element ruchu przeznaczony do pozycjonowania przemysłowego w pętli zamkniętej.

Kluczowe dane dotyczące produktu

Przegląd produktu

HF-KE13W1-S100 jest najlepiej rozumiany jako kompaktowe rozwiązanie serwo do kontrolowanych zadań ruchowych, a nie ogólnych zadań silnikowych.silnik serwo w tym zakresie rozmiarów jest wybrany do obsługi pozycjonowania krótkotrwałego, ruch przenoszenia światła, indeksowanie i czułe na czas sterowanie ośmi.

W tym miejscu serwomotor klasy 100 W staje się przydatny: zapewnia kontrolowaną reakcję potrzebną do pracy automatycznej bez wprowadzenia wielkości i inercji większego pakietu napędowego.

Rodzina HF-KE jest zagrupowana w dokumentacji migracji Mitsubishi pod silnikami o niskiej inercji i małej pojemności, co odpowiada zastosowaniom, w których ten model jest zazwyczaj stosowany.

Z inżynieryjnego punktu widzenia, wartość tego modelu nie jest tylko w jego podstawowej mocy, ale także w tym, jak łatwo pasuje do znanego środowiska serwo Mitsubishi.To oznacza mniejsze ryzyko przeprojektowania..

Dla właścicieli urządzeń oznacza to często bardziej efektywną drogę do przywrócenia produkcji, gdy starsza maszyna potrzebuje kompatybilnego silnika, a nie pełnej konwersji systemu sterowania.Dokumentacja dotycząca migracji Mitsubishi pokazuje również, że użytkownicy odchodzący od tej generacji zostali skierowani w kierunku późniejszych rodzin silników HF-KN i HG-KN, co umacnia jego pozycję jako starego silnika nadal istotnego w kanałach serwisowania i wymiany.

Dlaczego dobrze działa w urządzeniach przemysłowych?

Małe osi automatyki często wymagają szybkiego zachowania start-stop, kontrolowanego pozycjonowania i stabilnej wydajności w wielokrotnych cyklach.Silnik taki jak HF-KE13W1-S100 jest odpowiedni do tych warunków, ponieważ znajduje się w nisko inercyjnej, klasy serwo o małej pojemności, a nie w kategorii silników indukcyjnych ogólnego przeznaczenia.

Jest to istotne w zastosowaniach, w których profil ruchu jest ściśle związany z czasem maszyny, odległością między produktami lub dokładnością powtarzalnej obsługi.

Kolejną praktyczną zaletą jest jej stosowanie w zainstalowanych systemach Mitsubishi.

W przypadku gdy maszyna została już zaprojektowana w oparciu o starszą platformę serwo z serii MR-E, często preferowana jest klasy silników odpowiadające, aby uniknąć niepotrzebnych zmian mechanicznych lub elektrycznych.

Dokumentacja Mitsubishi dla platformy MR-E wyraźnie wymienia silniki HF-KE w ramach obsługiwanej serii serwomotorów,co pomaga wyjaśnić, dlaczego ten model nadal pojawia się w popycie na wymianę i serwis nawet po zaprzestaniu produkcji.

Wskazówki dotyczące instalacji i użytkowania

Podobnie jak w przypadku innych silników serwo przemysłowych, prawidłowa instalacja ma tak samo duże znaczenie jak specyfikacja tablicy nazwy.

Przed podłączeniem do kabli silnik należy zamontować, odpowiednio uziemić i podłączyć za pośrednictwem prawidłowego serwo wzmacniacza i układu końcowego.Instrukcje bezpieczeństwa Mitsubishi ostrzegają również przed noszeniem silnika przez kabel., wału lub kodera, i przed podłączeniem silnika przed zakończeniem instalacji.

Są to standardowe, ale ważne punkty w rzeczywistych pracach terenowych, zwłaszcza podczas prac naprawczych lub wymiany, gdzie pośpieszna instalacja często powoduje awarie, których można było uniknąć.

Warto również zauważyć, że silnik ten jest częścią serwo układu, a nie pakietu silnika bezpośredniego do głównych.

Powiązana platforma napędowa jest zaprojektowana do montażu w obudowie sterującej, a metoda okablowania, praktyka uziemienia i elementy ochronne są częścią ogólnego projektu systemu ruchu.

Z tego powodu prace wymiany powinny potwierdzić kompatybilność wzmacniacza, stan kabla, dopasowanie złącza i mechaniczne dopasowanie strony maszyny przed uruchomieniem.

Częste pytania

Do jakiego rodzaju zastosowań najlepiej nadaje się HF-KE13W1-S100?
Najlepiej nadaje się do małych osi serwo, które wymagają kontrolowanego pozycjonowania, powtarzalnego ruchu start-stop i stabilnej odpowiedzi w kompaktowych urządzeniach automatycznych.Typowe przykłady to podkładki, jednostek indeksowania, mechanizmów przenoszenia i lekkich ruchów opakowania.

P2: Czy ten silnik jest przeznaczony do stosowania jako standardowy samodzielny silnik AC?
Nie, to serwomotor zaprojektowany do pracy z dopasowanym wzmacniaczem serwo jako część układu ruchu zamkniętego.Powinien być używany w odpowiedniej konfiguracji servo Mitsubishi zamiast podłączony jak silnik ogólnego przeznaczenia.

P3: Czy HF-KE13W1-S100 jest nadal obecnym modelem produkcyjnym?
W praktyce serwisowej jest on najczęściej dostarczany na potrzeby konserwacji, zapasów zamiennych,i wsparcie istniejących maszyn Mitsubishi.

P4. Co należy sprawdzić przed wymianą tego silnika serwo?
Użytkownicy powinni potwierdzić kompatybilność wzmacniacza, dopasowanie wału i obudowy, stan złącza i kabla oraz wymagania dotyczące obciążenia mechanicznego osi.sprawdzanie całego serwo przed uruchomieniem jest szczególnie ważne.

P5. Jakie środki ostrożności dotyczące instalacji są najważniejsze?
Przed podłączeniem do kabli należy zamontować silnik, prawidłowo go uziemić i obsługiwać bez podnoszenia go przez kable, wał lub obszar kodujący.Należy również połączyć tylko poprzez prawidłowe serwo system komponentów i układu obudowy.
