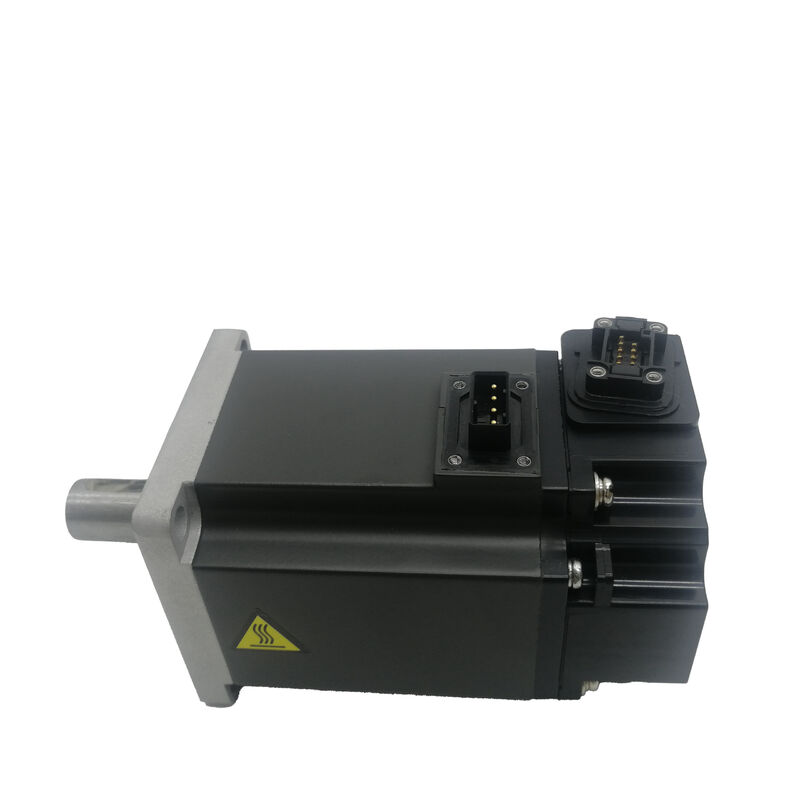

Nowy serwo silnik Mitsubishi HF-KE43

Mitsubishi HF-KE43 | Niska inercja Silnik serwo AC — 0,4 kW, 1,3 Nm, 3000 obr./min, Kołnierz 60×60 mm, 131072 ppr, Bez uszczelnienia olejowego, Seria MR-E

Numer części: HF-KE43

Seria: MELSERVO HF-KE — Niska inercja, mała moc Silnik serwo AC

Moc znamionowa: 0,4 kW (400 W)

Moment znamionowy: 1,3 Nm

Moment szczytowy: 3,8 Nm

Prędkość znamionowa: 3 000 obr./min

Prędkość maksymalna: 6 000 obr./min

Napięcie zasilania: Klasa 200 VAC, 3-fazowe

Prąd znamionowy: 2,9 A

Napięcie silnika: 102 V

Hamulec elektromagnetyczny: Brak

Uszczelnienie olejowe: Brak (Standard)

Enkoder: 17-bitowy przyrostowy, 131 072 ppr

Klasa inercji: Niska

Rozmiar kołnierza: 60 × 60 mm

Stopień ochrony IP: IP65

Kompatybilny wzmacniacz: Seria MR-E

Stan: Nowy

Przegląd

Silnik Mitsubishi HF-KE43 to silnik serwo AC o mocy 0,4 kW i niskiej inercji z serii HF-KE firmy Mitsubishi Electric, przeznaczony do współpracy z platformą wzmacniaczy serwo MR-E.

Przy momencie znamionowym 1,3 Nm i szczytowym 3,8 Nm, pracujący z prędkością znamionową 3 000 obr./min z limitem 6 000 obr./min, zamontowany na kompaktowym kołnierzu 60 × 60 mm, zapewnia responsywne pozycjonowanie w niewielkiej obudowie — format idealny do automatyki o lekkim obciążeniu, gdzie liczy się zarówno przestrzeń instalacyjna, jak i koszt systemu.

HF-KE43 nie posiada hamulca elektromagnetycznego ani uszczelnienia olejowego.

Są to celowe wybory specyfikacji, a nie pominięcia. Brak hamulca określa klasę zastosowania: osie poziome lub wszelkie osie, w których obciążenie nie wymaga mechanicznego blokowania po odłączeniu zasilania serwo.

Brak uszczelnienia olejowego oznacza, że wał silnika nie jest uszczelniony, co jest dopuszczalne w czystych środowiskach i zastosowaniach, gdzie silnik nie jest narażony na mgłę smarową z sąsiednich mechanizmów. W środowiskach, gdzie te warunki nie są spełnione, wariant z uszczelnieniem olejowym zapewnia dodatkową ochronę.

HF-KE43 jest wyposażony w 17-bitowy enkoder przyrostowy o rozdzielczości 131 072 impulsów na obrót — rozdzielczość umożliwiająca funkcję automatycznego strojenia wzmacniacza MR-E w czasie rzeczywistym, która charakteryzuje i dopasowuje wzmocnienia serwo do obciążenia mechanicznego bez ręcznej interwencji.

W połączeniu z konstrukcją wirnika o niskiej inercji, zapewnia to silnik, który może przyspieszać i zwalniać lekkie obciążenie pozycjonujące z dużą częstotliwością cykli, przy jednoczesnym zachowaniu stabilnego i precyzyjnego śledzenia przez system serwo.

Kluczowe specyfikacje

Seria HF-KE — Niska inercja dla pozycjonowania o wysokiej częstotliwości cykli

Kluczową cechą konstrukcyjną serii HF-KE jest wirnik o niskiej inercji. Inercja wirnika silnika serwo jest obrotowym odpowiednikiem masy — określa, jaki moment obrotowy jest potrzebny do uzyskania danego przyspieszenia kątowego.

Wirnik o niskiej inercji szybciej reaguje na polecenia prędkości, ponieważ mniej energii jest potrzebne do zmiany jego prędkości; system serwo może osiągnąć żądaną zmianę pozycji w krótszym czasie, a zapotrzebowanie na prąd wzmacniacza podczas fazy przyspieszania jest niższe dla danego profilu ruchu.

Ma to największe znaczenie w zastosowaniach, gdzie oś wykonuje wiele krótkich, szybkich ruchów na minutę: mechanizmy typu pick-and-place, aplikatory etykiet, napędy podajników taśmowych, podajniki do montażu elektronicznego i podobne systemy automatyki o wysokiej częstotliwości cykli.

W tych zastosowaniach profil ruchu jest zdominowany przez przyspieszanie i zwalnianie, a nie przez długotrwałe bieganie z prędkością.

Silnik o niskiej inercji szybciej kończy każdą fazę przyspieszania, krócej przebywa w pozycji docelowej przed kolejnym poleceniem, a ogólna częstotliwość cykli wzrasta bez potrzeby stosowania większego wzmacniacza lub bardziej agresywnych ograniczeń prądowych.

Praktycznym ograniczeniem jest dopasowanie inercji obciążenia.

Silniki o niskiej inercji są bardziej wrażliwe na stosunek inercji obciążenia do inercji wirnika niż konstrukcje o średniej lub wysokiej inercji.

Wytyczne aplikacyjne firmy Mitsubishi zalecają utrzymanie stosunku inercji obciążenia do inercji wirnika w zalecanych granicach — zazwyczaj 10 do 15 razy dla klasy HF-KE — dla stabilnej pracy serwo bez nadmiernych wymagań dotyczących wzmocnienia.

Przekroczenie tego stosunku nie uniemożliwia pracy, ale sprawia, że wzmocnienia serwo wymagane do responsywnego, dobrze wytłumionego pozycjonowania zbliżają się do granicy stabilności wzmacniacza, utrudniając strojenie i ograniczając osiągalną przepustowość.

Enkoder 131 072 ppr — Rozdzielczość sprzężenia zwrotnego w praktyce

17-bitowy enkoder przyrostowy dostarcza 131 072 impulsów na obrót do pętli sterowania pozycją wzmacniacza MR-E.

Praktyczna rozdzielczość pozycjonowania, jaką to tworzy, zależy od mechanicznego przeniesienia napędu między silnikiem a obciążeniem: przy śrubie kulowej o skoku 10 mm z bezpośrednim sprzęgłem silnika, każdy impuls enkodera odpowiada około 0,076 μm ruchu stołu — drobniejszy niż dokładność jakiegokolwiek praktycznego zespołu śruby kulowej, co oznacza, że enkoder nie jest czynnikiem ograniczającym w żadnym rzeczywistym systemie pozycjonowania osi.

Enkoder jest przyrostowy — liczy impulsy od odniesienia ustalonego podczas uruchomienia.

Cykl powrotu do punktu odniesienia (homing) jest wymagany przy każdym cyklu zasilania przed zaakceptowaniem przez oś poleceń pozycji. Na większości maszyn jest to krótka, automatyczna sekwencja podczas uruchamiania; w systemach, gdzie częste są przerwy w zasilaniu lub zatrzymania awaryjne, powtarzający się homing dodaje niewielki narzut operacyjny.

Wysoka liczba impulsów zapewnia również funkcji automatycznego strojenia wzmacniacza MR-E wystarczającą rozdzielczość do obserwacji i minimalizacji błędu śledzenia prędkości na poziomie submilisekundowym. Automatyczne strojenie działa poprzez obserwację luki między polecaną a rzeczywistą prędkością podczas ruchów testowych, a następnie dostosowanie parametrów wzmocnienia — wzmocnienia pętli pozycji, wzmocnienia pętli prędkości, czasu całki — w celu zmniejszenia tego błędu bez wprowadzania oscylacji.

Przy 131 072 ppr obserwacja prędkości jest wystarczająco dokładna, aby automatyczne strojenie zbiegło się do stabilnych, dobrze dopasowanych ustawień wzmocnienia w całym zakresie prędkości i momentu obrotowego serii MR-E.

Brak uszczelnienia olejowego — Wybór odpowiedniego wariantu

HF-KE43 jest opisywany jako "silnik serwo bez uszczelnienia olejowego" — standardowa konfiguracja silnika, w której szczelina wyjściowa wału na przedniej osłonie nie jest uszczelniona przed wnikaniem płynów lub cząstek stałych.

Jest to podstawowa specyfikacja i jest w pełni odpowiednia dla większości środowisk aplikacyjnych silnika: czyste pomieszczenia maszynowe, instalacje zamontowane w obudowach z dala od stref płynów obróbkowych, sprzęt do montażu elektronicznego i wszelkie instalacje, gdzie korpus silnika nie jest bezpośrednio narażony na mgłę smarową lub chłodziwo.

Tam, gdzie instalacja umieszcza silnik w pobliżu smarowanych mechanizmów — śruby kulowe z centralnym smarowaniem, strefy rozprysku przekładni lub środowiska maszynowe z chłodziwem — odpowiednim wyborem jest wariant z uszczelnieniem olejowym.

Uszczelka wargowa na wyjściu wału nie generuje żadnych kosztów funkcjonalnych, ale eliminuje ścieżkę zanieczyszczenia, która powoduje stopniowe wnikanie smaru do komory łożyska, a ostatecznie do zespołu enkodera.

Odpowiedni model HF-KE43 z zamontowanym uszczelnieniem olejowym ma w sufiksie literę "J" (np. HF-KE43JW1-S100), a wymiary fizyczne są takie same.

Jeśli istnieje jakiekolwiek wątpliwość co do czystości środowiska instalacji, wybór wariantu z uszczelnieniem olejowym jest wyborem o niższym ryzyku. Różnica w cenie jest nieznaczna; różnica w żywotności w wilgotnym lub smarowanym środowisku nie jest.

Brak hamulca — Implikacje konfiguracji osi

HF-KE43 nie posiada hamulca elektromagnetycznego. Dla poziomych osi pozycjonujących — główna klasa zastosowania dla silnika o mocy 0,4 kW i niskiej inercji — jest to poprawne. Nie ma tendencji do ruchu napędzanej grawitacją po odłączeniu zasilania serwo, więc nie jest wymagany mechanizm blokujący między ruchami pozycjonującymi ani podczas zatrzymania maszyny.

Dla osi nachylonych lub pionowych, gdzie grawitacja działa na obciążenie po wyłączeniu silnika, należy wybrać wariant z hamulcem (HF-KE43B lub odpowiednik z literą "B" w sufiksie). Instalacja HF-KE43 bez hamulca na niepodpartej osi pionowej stwarza ryzyko upadku przy każdym wyłączeniu serwo — przy alarmie serwo, zatrzymaniu awaryjnym, zaprogramowanym wyłączeniu serwo i utracie zasilania.

Na maszynach z przeciwwagami pneumatycznymi, które w pełni podtrzymują obciążenie pionowe, wariant bez hamulca jest ponownie dopuszczalny; wsparcie mechaniczne zastępuje funkcję hamulca.

System wzmacniacza MR-E — Sterowanie pozycją, prędkością i momentem obrotowym

HF-KE43 jest przeznaczony dla serii wzmacniaczy serwo MR-E, w szczególności MR-E-40A dla klasy silników 400W.

Platforma MR-E zapewnia dwa interfejsy sterowania: interfejs impulsowy do sterowania pozycją i prędkością (akceptujący impulsy różnicowe lub z otwartym kolektorem z kontrolera nadrzędnego lub PLC) oraz interfejs analogowy do sterowania prędkością i momentem obrotowym (referencja analogowa 0 do ±10V).

Oba interfejsy są dostępne w standardowym MR-E-40A, dając projektantowi systemu wybór architektury sterowania bez zmiany sprzętu silnika lub wzmacniacza.

Automatyczne strojenie w czasie rzeczywistym w MR-E rozpoczyna się od momentu włączenia serwo i stale dostosowuje parametry wzmocnienia podczas pracy maszyny. Wzmocnienia pozycji, wzmocnienia prędkości i czas całki pętli prędkości są zarządzane przez funkcję automatycznego strojenia na podstawie obserwacji błędu śledzenia.

Dla inżyniera uruchomieniowego oznacza to, że silnik może być zainstalowany, podłączony i wykonywać produkcyjne cykle bez dedykowanej sesji strojenia wzmocnień — automatyczne strojenie zbiega się do odpowiednich ustawień w ciągu pierwszych kilku cykli pracy.

Dostępne jest również adaptacyjne sterowanie tłumieniem drgań za pośrednictwem wzmacniacza MR-E: wzmacniacz identyfikuje niskoczęstotliwościowe rezonanse mechaniczne w strukturze obciążenia i wycina je z odpowiedzi serwo, zapobiegając wzmocnieniu rezonansu przez pętlę sterowania pozycją.

W lekkich maszynach, gdzie rezonans mechaniczny jest problemem, ta funkcja może wyeliminować potrzebę ręcznego strojenia parametrów antywibracyjnych.

FAQ

P1: Jaka jest różnica między HF-KE43 a HF-KE43B?

HF-KE43 nie posiada hamulca elektromagnetycznego; HF-KE43B to ten sam silnik z fabrycznie zamontowanym hamulcem elektromagnetycznym. Specyfikacje elektryczne — moc znamionowa, moment obrotowy, prędkość, enkoder i kompatybilność ze wzmacniaczem — są identyczne między nimi.

Wariant z hamulcem jest fizycznie dłuższy z powodu modułu hamulca, pobiera dodatkowy prąd z obwodu zasilania hamulca i wymaga sekwencji blokady hamulca wzmacniacza MR-E. HF-KE43 (bez hamulca) jest przeznaczony do osi poziomych i osi pionowych zrównoważonych grawitacyjnie; HF-KE43B jest wymagany dla osi pionowych lub nachylonych, gdzie obciążenie musi być mechanicznie trzymane po odłączeniu zasilania serwo.

P2: Silnik nie ma uszczelnienia olejowego. Czy to oznacza, że nie ma stopnia ochrony IP65?

Nie — stopień ochrony IP65 dotyczy korpusu silnika niezależnie od tego, czy zamontowano uszczelnienie olejowe. IP65 oznacza całkowitą pyłoszczelność i ochronę przed strumieniami wody z dowolnego kierunku, co obejmuje obudowę silnika, obszar uzwojenia i komorę enkodera.

Uszczelnienie olejowe dotyczy konkretnie szczeliny wyjściowej wału — wąskiej przestrzeni pierścieniowej, która nie jest w pełni chroniona przez testy IP65 przed wnikaniem mgły smarowej przy długotrwałej ekspozycji. Standardowy HF-KE43 bez uszczelnienia olejowego jest odpowiedni do czystych i normalnych środowisk przemysłowych.

W środowiskach z mgłą smarową, wariant z uszczelnieniem olejowym zapewnia dodatkową warstwę uszczelniającą w punkcie wejścia wału.

P3: Jaki wzmacniacz jest wymagany i czy HF-KE43 obsługuje zarówno sterowanie pozycją, jak i prędkością?

MR-E-40A to dopasowany wzmacniacz serwo dla HF-KE43. Obsługuje on zarówno sterowanie pozycją (poprzez wejście impulsowe dla wyjścia impulsowego CNC lub PLC), jak i sterowanie prędkością/momentem obrotowym (poprzez referencję analogową ±10V).

Tryb sterowania jest wybierany przez parametry i konfigurację okablowania, a nie przez wariant sprzętowy, więc ta sama kombinacja silnika i wzmacniacza może być używana w obu architekturach.

MR-E-40A zapewnia również tryb sterowania pozycją z wyjściem impulsów enkodera do integracji z kontrolerami ruchu lub PLC, które oczekują sprzężenia zwrotnego enkodera kwadraturowego.

P4: Co oznacza rozdzielczość enkodera 131 072 ppr dla dokładności pozycjonowania?

Rozdzielczość i dokładność to różne rzeczy: 131 072 ppr to rozdzielczość sprzężenia zwrotnego, która określa najdrobniejszy przyrost pozycji, jaki system serwo może wykryć i kontrolować. Rzeczywista dokładność pozycjonowania zależy od systemu mechanicznego — skoku śruby kulowej, luzu, prostoliniowości prowadnic i rozszerzalności cieplnej.

Przy śrubie kulowej o skoku 10 mm z bezpośrednim sprzęgłem, 131 072 ppr daje około 0,076 μm ruchu na liczbę impulsów enkodera, co jest znacznie drobniejsze niż dokładność jakiejkolwiek praktycznej śruby kulowej.

W praktyce enkoder nie jest czynnikiem ograniczającym dokładność pozycjonowania — jest nim mechanika. Rozdzielczość 17-bitowa zapewnia przede wszystkim stabilne sprzężenie zwrotne prędkości przy niskich prędkościach oraz gęstość danych potrzebną wzmacniaczowi MR-E do ustawienia dokładnych wzmocnień serwo.

P5: Jakie są główne kontrole przy instalacji używanego HF-KE43?

Obróć wał ręcznie i sprawdź płynność ruchu łożysk bez szorstkości lub zgrzytów — wirnik o niskiej inercji serii HF-KE ma lekki wał, a zużycie łożysk jest słyszalne, zanim stanie się znaczące mechanicznie. Sprawdź złącze enkodera pod kątem wygiętych pinów i pęknięć odciążenia kabla. Zmierz rezystancję uzwojeń między wszystkimi trzema fazami pod kątem równowagi.

Sprawdź rezystancję izolacji do ziemi za pomocą megger'a — nawet standardowy silnik (bez uszczelnienia olejowego), który pracował w wilgotnym środowisku, może wykazywać zmniejszoną rezystancję izolacji.

Podczas biegu próbnego monitoruj wyświetlacz błędu śledzenia wzmacniacza MR-E przy prędkości znamionowej i potwierdź, że mieści się on w normalnych granicach; nadmierny błąd śledzenia przy prędkości, którą silnik wcześniej obsługiwał poprawnie, wskazuje na degradację enkodera lub problemy z połączeniem mechanicznym, a nie na usterkę uzwojenia silnika.
