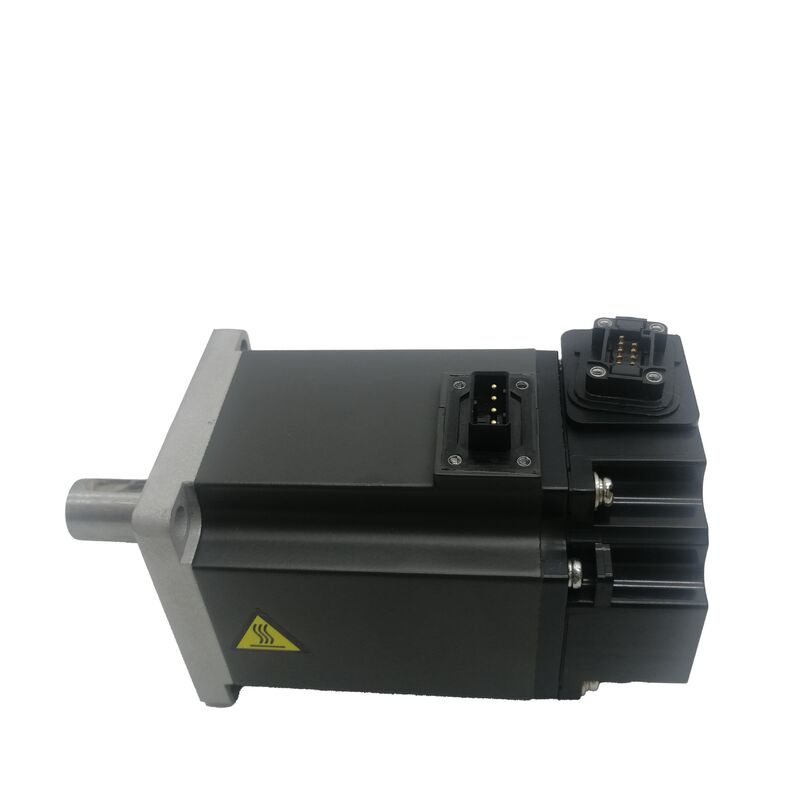

Silnik serwo AC Mitsubishi Electric HF-KE43JW1-S100

400W | 1,3 Nm znamionowy | 3000 obr./min | enkoder inkrementalny 17-bitowy | uszczelka olejowa | złącze przednie W1 | kompatybilny z Super MR-E | IP65 | kołnierz 60x60 mm

Specyficzny silnik dla specyficznego systemu

Nie wszystkie silniki serwo w ofercie producenta są wymienne na poziomie napędu, a HF-KE43JW1-S100 doskonale to ilustruje. Chociaż dzieli klasę mocy 400W i kołnierz 60x60 mm ze standardowym HF-KE43, ten wariant posiada trzy dodatkowe specyfikacje, które precyzyjnie określają jego przeznaczenie: uszczelkę olejową na wyjściu wału, przednie złącze typu W1 oraz oznaczenie -S100 wskazujące na przynależność do systemu Super MR-E firmy Mitsubishi.

Platforma Super MR-E — składająca się z serii silników HF-KE z oznaczeniem W1-S100 i wzmacniacza MR-E-40A-KH003 — została wprowadzona w celu poprawy zarówno połączeń, jak i kompatybilności z ulepszeniami związanymi z enkoderami w porównaniu do wcześniejszej standardowej serii MR-E. Złącze W1 silnika jest skierowane do przodu (w stronę przedniej powierzchni silnika), a nie promieniowo od korpusu, co jest zmianą konstrukcyjną upraszczającą prowadzenie kabli w ciasnych przestrzeniach maszyn i zmniejszającą ryzyko naprężeń złącza spowodowanych ciężarem kabla lub wibracjami.

Uszczelka olejowa — oznaczona literą "J" w numerze modelu — jest drugą charakterystyczną cechą fizyczną. Znajduje się ona w miejscu wyjścia wału z obudowy silnika i tworzy barierę przeciwko mgłom olejowym, płynom do obróbki skrawaniem i zanieczyszczeniom atmosferycznym, które mogą przedostać się do wnętrza silnika przez otwór wału. W przypadku obrabiarek, linii przetwórstwa żywności i automatyki procesów mokrych ochrona ta nie jest opcjonalna — jest warunkiem wstępnym niezawodnej żywotności silnika w eksploatacji.

Specyfikacje techniczne

Uszczelka olejowa: co robi i kiedy jest potrzebna

Standardowe silniki serwo — w tym podstawowy HF-KE43 bez sufiksu J — polegają na precyzyjnym dopasowaniu wału do przedniego łożyska silnika w celu podstawowego zabezpieczenia przed środowiskiem. W czystych, suchych środowiskach jest to wystarczające. W środowiskach, w których występuje mgła olejowa — osie obrabiarek znajdujące się w pobliżu smarowanych olejem przekładni, strefy rozprysku płynu do obróbki skrawaniem lub linie przetwórstwa żywności pracujące na mokro — otwór wału staje się drogą wnikania. Olej zasysany przez działanie kapilarne lub wahania ciśnienia powietrza wokół obracającego się wału z czasem zanieczyszcza enkoder, prowadząc ostatecznie do błędów sygnału lub awarii enkodera.

Uszczelka olejowa zainstalowana w HF-KE43JW1-S100 eliminuje tę drogę wnikania. Uszczelka wargowa przylegająca do wału silnika w przedniej obudowie tworzy mechaniczną barierę. Uszczelka jest przystosowana do pracy w zakresie prędkości roboczych silnika, a jej obecność nie wpływa na charakterystykę momentu obrotowego ani prędkości silnika.

Jedna praktyczna uwaga: uszczelka olejowa nieznacznie zwiększa obciążenie tarcia wału przy rozruchu, co jest istotne tylko w zastosowaniach z bardzo niskim tarciem i niską bezwładnością obciążenia. W zdecydowanej większości zastosowań obrabiarek i automatyki efekt ten jest nieznaczny.

Złącze W1 vs. złącze standardowe: praktyczna różnica w instalacji

Oznaczenie W1 opisuje orientację złącza. W standardowych silnikach serii HF-KE złącza enkodera i zasilania wychodzą promieniowo z korpusu silnika. W wariancie W1 złącza są skierowane do przodu — wychodzą z tej samej powierzchni co kołnierz montażowy. Ta pozornie niewielka zmiana ma realne konsekwencje w integracji maszyn:

W zastosowaniach, gdzie silnik jest zamontowany w zagłębieniu, w kolumnie maszyny lub z przekładnią redukcyjną bezpośrednio na wale, złącza promieniowe wymuszają zgięcie kabla o 90° natychmiast po złączu — punkt naprężenia, który przyspiesza zużycie kabla i złącza. Przednie złącze W1 pozwala na prowadzenie kabli bezpośrednio od powierzchni silnika bez gwałtownego zgięcia, zmniejszając mechaniczne naprężenia kabla na zakończeniu złącza.

Dla producentów maszyn, którzy standaryzują tę rodzinę silników na wielu osiach, orientacja W1 oferuje również spójną geometrię prowadzenia kabli niezależnie od kąta montażu silnika.

Super MR-E: gdzie pasuje oznaczenie -S100

Seria MR-E była ogólnego przeznaczenia platformą serwo firmy Mitsubishi, zajmującą poziom poniżej w pełni funkcjonalnej linii MR-J3/MR-J4 — prostszy interfejs, niższy koszt sprzętu, wystarczający dla większości zastosowań sterowania pozycją impulsową i analogowego odniesienia prędkości. Super MR-E (wzmacniacze MR-E-□A-KH003) udoskonaliły tę platformę dzięki ulepszonemu oprogramowaniu, zaktualizowanemu zachowaniu automatycznego strojenia i obsłudze wariantów silników ze złączem W1.

Silniki oznaczone -S100 są specjalnie zweryfikowane i przeznaczone do użytku z tymi wzmacniaczami z oznaczeniem KH003. Połączenie to nie jest przypadkowe — odzwierciedla ono macierz kompatybilności wzmacniaczy i silników firmy Mitsubishi. Używanie HF-KE43JW1-S100 ze standardowym MR-E-40A bez oznaczenia KH003 wykracza poza wspieraną konfigurację Mitsubishi. Z kolei próba użycia standardowego HF-KE43 (bez sufiksu W1-S100) ze wzmacniaczem z oznaczeniem KH003 może skutkować niezgodnością złączy.

Dla zespołów serwisowych poszukujących zamiennych silników: weryfikacja oznaczenia -S100 (lub jego braku) w stosunku do istniejącego wzmacniacza jest pierwszym krokiem przed potwierdzeniem zamówienia zamiennego.

Gdzie ten silnik zazwyczaj pracuje

HF-KE43JW1-S100 najczęściej występuje w trzech kategoriach zastosowań przemysłowych:

Osi pomocnicze obrabiarek. Osie posuwowe w tokarkach CNC, centrach frezarskich i szlifierkach — obrót głowicy, sterowanie konikiem, aktywacja uchwytu — często pracują w pobliżu oleju do obróbki skrawaniem. Uszczelka olejowa i stopień ochrony IP65 sprawiają, że JW1-S100 jest właściwym wyborem w porównaniu do nieuszczelnionego HF-KE43W1-S100 dla tych pozycji.

Urządzenia pakujące i przetwórstwa żywności. Linie pracujące na mokro lub poddawane okresowemu myciu korzystają zarówno z klasy ochrony korpusu IP65, jak i uszczelki olejowej, które razem zapewniają ochronę przed bezpośrednim rozpryskiem i infiltracją par.

Maszyny tekstylne i drukarskie. Osie napędów wałów osnowy, prowadnic poprzecznych i rolek wprowadzających napotykają aerozole smarne z sąsiednich maszyn. Niska bezwładność serii HF-KE nadaje się do częstych cykli start-stop tych osi, a uszczelniony wał wydłuża interwały konserwacji w środowiskach, gdzie okresowe czyszczenie jest normą.

Zautomatyzowany sprzęt montażowy. Głowice typu pick-and-place, stoły obrotowe i wieloosiowe bramy w precyzyjnych liniach montażowych, gdzie moc 400W osi jest dopasowana do obciążenia mechanicznego, a układ maszyny wymaga skierowanego do przodu wyjścia kabla.

Często zadawane pytania

P1: Jaki dokładnie wzmacniacz jest wymagany dla HF-KE43JW1-S100 i czy można go zastąpić standardowym MR-E-40A?

HF-KE43JW1-S100 jest przeznaczony do współpracy ze wzmacniaczem MR-E-40A-KH003, który jest wariantem "Super MR-E" wzmacniacza MR-E-40A. Sufiks KH003 identyfikuje specyficzną rewizję oprogramowania i sprzętu, która obsługuje złącze i zestaw parametrów rodziny silników W1-S100. Standardowy MR-E-40A bez sufiksu KH003 wykracza poza wspieraną konfigurację Mitsubishi dla tego silnika i może powodować niezgodność złączy w zależności od rewizji wzmacniacza. Przy zamawianiu zamiennego wzmacniacza dla istniejącej instalacji HF-KE43JW1-S100, należy dopasować pełny model wzmacniacza wraz z sufiksem. Mieszanie silników z oznaczeniem KH003 ze wzmacniaczami bez oznaczenia KH003 nie jest zalecane i może powodować problemy operacyjne, które nie są objęte standardową diagnostyką błędów.

P2: Przed czym dokładnie chroni uszczelka olejowa i czy dodaje obciążenia na wał?

Uszczelka olejowa w HF-KE43JW1-S100 to uszczelka wargowa zamontowana na wyjściu wału w przedniej obudowie silnika. Tworzy ona fizyczną barierę przeciwko mgłom olejowym, płynom do obróbki skrawaniem, oparom smarów i płynom chłodzącym, które w przeciwnym razie mogłyby przedostać się do wnętrza silnika przez szczelinę otworu wału. Bez uszczelki te zanieczyszczenia docierają do przedniego łożyska, a ostatecznie do enkodera — najbardziej podatnego na awarie elementu w wilgotnym środowisku. Uszczelka olejowa dodaje niewielkie tarcie do wału, mierzalne przy rozruchu, ale nieistotne w normalnych warunkach obciążenia. Dla klasy mocy 400W tego silnika, wkład tarcia od uszczelki olejowej nie jest istotnym czynnikiem projektowym. Uszczelka jest skuteczna w całym zakresie prędkości znamionowych silnika.

P3: Czy HF-KE43JW1-S100 może zastąpić silnik HC-KFE43 w istniejącej maszynie?

Oba silniki mają ten sam kołnierz 60x60 mm i generują ten sam moment znamionowy 1,3 Nm / szczytowy 3,8 Nm przy 3000 obr./min, więc montaż mechaniczny i charakterystyka obciążenia są bezpośrednio porównywalne. Jednak interfejs enkodera, wyprowadzenia złączy i kompatybilność wzmacniacza są całkowicie różne. HC-KFE43 wykorzystuje enkoder inkrementalny 10 000 ppr i współpracuje z MR-E-40A (lub MR-E-40AG dla wersji z przekładnią), podczas gdy HF-KE43JW1-S100 wykorzystuje enkoder inkrementalny 17-bitowy (131 072 ppr) i wymaga MR-E-40A-KH003. Mechaniczna wymiana typu "plug-and-play" bez zmiany wzmacniacza nie jest możliwa. Jeśli istniejąca maszyna wykorzystuje silniki HC-KFE43 ze standardowymi wzmacniaczami MR-E-40A, właściwym zamiennikiem jest nadal HC-KFE43 lub zatwierdzona alternatywa kompatybilna z MR-E — a nie wariant W1-S100.

P4: Czy HF-KE43JW1-S100 jest nadal w produkcji i jaki jest jego status wsparcia?

HF-KE43JW1-S100 został wycofany z produkcji przez Mitsubishi Electric. Silnikiem obecnej generacji o tym samym rozmiarze mechanicznym i klasie momentu obrotowego jest HG-KN43J (kompatybilny z MR-JE-40A) lub HG-KR43 (kompatybilny z MR-J4-40A), oba oferujące ulepszone enkodery absolutne 17-bitowe lub 22-bitowe i ochronę IP65. W przypadku istniejących maszyn wykorzystujących HF-KE43JW1-S100, zapasy są nadal dostępne u dystrybutorów Mitsubishi i specjalistów od automatyki przemysłowej, chociaż dostępność będzie stopniowo maleć. W przypadku nowych projektów maszyn preferowanym podejściem jest wybór silników obecnej generacji z serii HG-KN lub HG-KR. Sieć serwisowa Mitsubishi Electric nadal zapewnia wsparcie w zakresie napraw i konsultacji technicznych dla platformy MR-E/Super MR-E.

P5: Jaki kabel enkodera jest kompatybilny przy podłączaniu HF-KE43JW1-S100 do wzmacniacza MR-E-40A-KH003?

Format złącza W1 wymaga odpowiedniego kabla enkodera serii MR-E przeznaczonego dla silników ze złączem W1. Są to kable MR-EKCBL□M firmy Mitsubishi Electric, gdzie □ oznacza długość kabla (standardowe długości od 2m do 20m). Zestaw kabli różni się od tych używanych ze standardowymi złączami silników HF-KE ze względu na inną orientację złącza i wyprowadzenia po stronie silnika. Przy zamawianiu zamiennych kabli do istniejących instalacji, kluczowe jest potwierdzenie kompatybilności złącza W1 — kable enkodera dla standardowych złączy (nie-W1) wariantów HF-KE nie będą pasować do złącza JW1-S100. Strona wzmacniacza kończy się na porcie CN2 wzmacniacza MR-E-40A-KH003. Zalecenia dotyczące ekranowania i prowadzenia kabli są zgodne ze standardową praktyką EMC firmy Mitsubishi: oddzielić kable enkodera od kabli zasilających silnik i stosować dedykowane uziemienie kabli na obudowie wzmacniacza.
