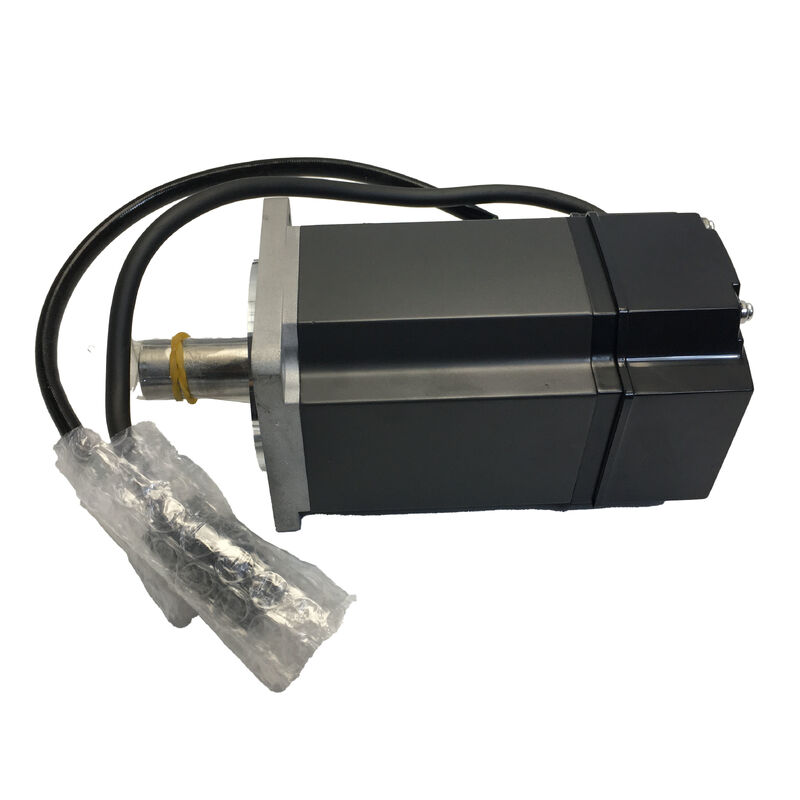

Silnik serwo AC Mitsubishi Electric HC-KFE73BK

750W | 2,4 Nm znamionowy | 3000 obr./min | Elektromagnetyczny hamulec bez wzbudzenia | Wał z wpustem | Kołnierz 80x80 mm | Kompatybilny z MR-E-70A | Obudowa IP55 | Wycofany z produkcji

Największy silnik z rodziny HC-KFE — ze wszystkimi funkcjami bezpieczeństwa

Przejdź z klasy 400W do 750W w ekosystemie MELSERVO MR-E, a trafisz na HC-KFE73BK: szczyt gamy serii HC-KFE, łączący najwyższą moc wyjściową obsługiwaną przez platformę wzmacniaczy MR-E z wbudowanym hamulcem elektromagnetycznym zapewniającym bezpieczeństwo pozycji po wyłączeniu zasilania oraz wałem z wpustem zapewniającym niezawodne przenoszenie momentu obrotowego. Jest to wariant w pełni wyposażony w swojej klasie serii — hamulec, wpust i maksymalną moc znamionową w jednym zespole silnika.

HC-KFE73BK zajmuje specyficzną i dobrze zdefiniowaną niszę aplikacyjną: osie serwo ogólnego przeznaczenia, które wymagają większego momentu obrotowego i mocy mechanicznej niż może dostarczyć klasa 400W, przy jednoczesnym zachowaniu ekonomicznego wzmacniacza MR-E opartego na komendach impulsowych, zamiast przechodzenia na platformy MR-J2S lub MR-J3. Hamulec sprężynowy 24VDC zapewnia stabilne trzymanie osi po odłączeniu zasilania serwo — wymóg, którego standardowy HC-KFE73 bez hamulca nie spełnia.

Specyfikacje techniczne

Trzy wyróżniające cechy — co faktycznie dostarcza BK

Numer części HC-KFE73BK koduje trzy znaczące decyzje, z których każda ma bezpośrednie konsekwencje inżynieryjne dla zastosowania.

73 — moc wyjściowa 750W na suficie MR-E. Rodzina HC-KFE obejmuje od 100W (HC-KFE13) przez 200W, 400W, aż do 750W. Oznaczenie 73 umieszcza ten silnik na suficie tego, co wzmacniacz MR-E może napędzać. W połączeniu z MR-E-70A, system dostarcza 2,4 Nm ciągłego momentu obrotowego — prawie dwukrotnie więcej niż 1,3 Nm dostępne z 400W HC-KFE43B. Dla osi, gdzie silnik 400W pracował blisko prądu znamionowego w normalnej pracy, lub gdzie analiza momentu obciążenia wskazywała na niewystarczający margines, klasa 750W jest naturalnym kolejnym krokiem bez zmiany architektury platformy wzmacniacza.

B — elektromagnetyczny hamulec bez wzbudzenia. Hamulec sprężynowy jest zintegrowany z tyłu obudowy silnika. Po odłączeniu napięcia 24V DC — czy to przez kontrolowane wyłączenie, zatrzymanie awaryjne, czy przerwę w zasilaniu — sprężyna natychmiast zaciska hamulec, blokując wał bez potrzeby sygnału z kontrolera. Ta zasada bezpieczeństwa jest cechą wyróżniającą HC-KFE73BK od standardowego HC-KFE73K. Brak zasilania, brak sygnału kontrolera, brak zewnętrznego działania przekaźnika jest potrzebne do zaciśnięcia hamulca.

K — wał z wpustem. Przy mocy 750W, pozytywne sprzężenie nie jest opcją dla większości zastosowań. Wpust zapewnia mechaniczne połączenie między wałem a napędzanym elementem — czy to piastą sprzęgła, kołem pasowym, czy zębatką — które zapobiega względnemu obrotowi między nimi, niezależnie od tego, czy dopasowanie wciskowe jest utrzymywane w czasie i cyklach temperaturowych. Silnik jest dostarczany z kluczem. Wymiar wpustu jest zgodny ze standardami JIS odpowiednimi dla rozmiaru wału 750W.

Kołnierz 80x80 mm: Krok naprzód od klasy 400W

HC-KFE73BK montuje się na kwadratowym kołnierzu 80x80 mm — o jeden rozmiar większym niż kołnierz 60x60 mm silnika HC-KFE43BK o mocy 400W. Ten krok rozmiaru ma bezpośrednie implikacje dla modernizowanych instalacji: maszyny zaprojektowane wokół mniejszej klasy kołnierza 60x60 mm nie mogą przyjąć silnika 80x80 mm bez modyfikacji płyty montażowej silnika. Wzór otworów na śruby i średnica kołnierza zmieniają się na tej granicy rozmiaru.

Jednakże, w klasie 80x80 mm, HC-KFE73BK dzieli swój ślad kołnierza z HC-KFS73BK (odpowiednik MR-J2S) oraz z silnikami 750W obecnej generacji, takimi jak HG-KR73BK. Oznacza to, że płyta montażowa maszyny zaprojektowana dla dowolnego silnika MELSERVO 750W o rozmiarze 80x80 mm jest mechanicznie kompatybilna z HC-KFE73BK. Długość występu wału i wymiary osiowe obudowy muszą być nadal sprawdzane w odniesieniu do konkretnego zastosowania, szczególnie w przypadku wariantu z hamulcem ze względu na jego wydłużoną tylną obudowę, ale powierzchnia kołnierza pozostaje stałym punktem odniesienia.

Zapas momentu obrotowego: Co oznacza szczytowy moment 7,2 Nm w praktyce

Znamionowy moment obrotowy HC-KFE73BK wynoszący 2,4 Nm jest liczbą, na podstawie której przeprowadza się wymiarowanie obciążenia ciągłego. Szczytowy moment obrotowy 7,2 Nm — trzykrotność znamionowego — jest dostępny dla przejściowych wymagań faz przyspieszania i krótkotrwałych stanów przeciążenia podczas operacji cięcia lub zaciskania.

Ta różnica 4,8 Nm między momentem znamionowym a szczytowym to zapas przyspieszenia osi. Na poziomej osi śrubowej z typowymi stosunkami bezwładności obciążenia, pełny szczytowy moment obrotowy 7,2 Nm przekłada się na przyspieszenia, które znacznie skracają czasy ruchów punkt-punkt w porównaniu do pracy osi tylko z momentem znamionowym. Czy elektroniczny limit prądu wzmacniacza utrzyma szczytowy prąd potrzebny do wytworzenia 7,2 Nm ciągle przez całą fazę przyspieszania, zależy od stosunku bezwładności obciążenia do silnika i cyklu pracy — wbudowana elektroniczna ochrona termiczna MR-E-70A monitoruje skumulowane nagrzewanie i odpowiednio egzekwuje limity ochrony.

Dla osi pionowych, gdzie moment obciążenia jest zawsze obecny, znamionowa wartość 2,4 Nm pokrywa składową grawitacyjną, a pozostały margines przeznaczony jest na dynamikę. Zasada 70% momentu znamionowego dla niezrównoważonych zastosowań momentu obrotowego — podana w dokumentacji Mitsubishi MR-E — oznacza, że obciążenia grawitacyjne na wale nie powinny przekraczać 1,68 Nm w prawidłowo zaprojektowanej osi pionowej.

Integracja hamulca w projektowaniu maszyn

Dodanie silnika z hamulcem do projektu maszyny wymaga więcej niż tylko zamiany wariantu silnika. HC-KFE73BK wymaga dwóch specyficznych rozważań projektowych, które nie mają zastosowania do standardowego HC-KFE73K.

Po pierwsze, obwód zasilania hamulca 24V DC. Zgodnie z instrukcją Mitsubishi MR-E, zasilanie 24V DC hamulca musi być obwodem dedykowanym — nie udostępnianym z 24V DC używanym do sygnałów cyfrowych I/O wzmacniacza. 6-pinowe złącze zasilania silnika w HC-KFE73BK (w porównaniu do 4-pinowego złącza w standardowym wariancie) przenosi zarówno trójfazowe przewody zasilania silnika, jak i dwa przewody zasilania hamulca. Oddzielny stycznik lub obwód przekaźnikowy, sterowany sygnałem wyjściowym MBR (blokada hamulca elektromagnetycznego) wzmacniacza MR-E, steruje napięciem 24V DC do cewki hamulca.

Po drugie, sygnał MBR i parametr nr 1. Wyjście blokady hamulca elektromagnetycznego wzmacniacza MR-E musi być włączone poprzez ustawienie parametrów. To wyjście koordynuje czasowanie między przejściami servo-on/off a zaciśnięciem hamulca, zapobiegając nagłemu zaciśnięciu hamulca na obracającym się wale i chroniąc zarówno żywotność okładzin hamulcowych, jak i mechaniczne elementy napędowe. W przypadku osi pionowych, dokumentacja Mitsubishi określa sygnał MBR jako wymagany element konfiguracji — kontrolowane czasowanie hamulca zapobiega opadaniu obciążenia podczas sekwencji zatrzymania osi.

Pozycjonowanie HC-KFE73BK w swojej generacji

Seria HC-KFE i wzmacniacz MR-E reprezentują generację produktów, która dostarczała wydajne, opłacalne sterowanie serwo ogólnego przeznaczenia w okresie, gdy systemy enkoderów absolutnych i interfejsy magistrali cyfrowej były opcjami premium, a nie głównymi cechami. HC-KFE73BK był odpowiednim wyborem, gdy zastosowanie wymagało mocy wyjściowej 750W i funkcjonalności hamulca, ale nie uzasadniało enkodera absolutnego i droższego wzmacniacza z klasy HC-KFS/MR-J2S.

Zarówno silnik, jak i wzmacniacz MR-E są już wycofane z produkcji. Dostępne dostawy pochodzą z zapasów wtórnych, zapasów magazynowych i jednostek wycofanych z eksploatacji. W przypadku nowych projektów maszyn, udokumentowana ścieżka migracji Mitsubishi prowadzi do wzmacniaczy serii MR-JE lub MR-J4 z silnikami serii HG obecnej generacji — HG-KR73BK jest przybliżonym funkcjonalnym następcą w klasie 750W z hamulcem i wpustem, z tym samym kołnierzem 80x80 mm, ale z enkoderem absolutnym 22-bitowym i obecnym interfejsem MELSERVO J4.

Często zadawane pytania

P1: Jaki jest model wzmacniacza MR-E pasujący do HC-KFE73BK i jakie tryby sterowania obsługuje?

HC-KFE73BK współpracuje z MR-E-70A (wejście sygnału impulsowego, tryb sterowania pozycją) lub MR-E-70AG (wejście analogowego sygnału prędkości, tryb sterowania prędkością). "70" w oznaczeniu wzmacniacza odpowiada klasie silnika 750W. MR-E-70A akceptuje komendy impulsowe + kierunek lub impulsy kwadraturowej fali prostokątnej z zewnętrznych kontrolerów pozycjonowania, modułów pozycjonowania MELSEC PLC lub wyjść CNC. MR-E-70AG umożliwia integrację analogowego sygnału prędkości dla zastosowań, gdzie kontroler wyższego poziomu generuje sygnał analogowy ±10V jako referencję prędkości. Oba warianty wzmacniacza obsługują hamulec elektromagnetyczny HC-KFE73BK poprzez wyjście blokady MBR.

P2: Dlaczego HC-KFE73BK o rozmiarze kołnierza 80x80 mm używa większego kołnierza niż HC-KFE43BK o rozmiarze 60x60 mm i czy ta sama płyta montażowa maszyny może przyjąć oba?

Rozmiar kołnierza zwiększa się w klasie 750W, ponieważ średnica korpusu silnika rośnie, aby pomieścić większy stator, uzwojenie i zespół wirnika potrzebny do wyższej mocy wyjściowej. Kołnierz 60x60 mm klasy 400W i kołnierz 80x80 mm klasy 750W mają różne wzory otworów na śruby i średnice kołnierza — nie są wymienne. Płyta montażowa maszyny zaprojektowana dla HC-KFE43BK o mocy 400W nie może bezpośrednio przyjąć HC-KFE73BK bez obróbki mechanicznej lub wymiany płyty. Jeśli maszyna pierwotnie zaprojektowana wokół silnika 400W jest modernizowana do 750W, modyfikacje mechaniczne mocowania silnika są częścią zakresu prac.

P3: W opisie produktu zaznaczono, że część przechodząca przez wał nie jest IP55. Co to oznacza dla instalacji maszyny?

Silniki serii HC-KFE posiadają stopień ochrony obudowy IP55, ale dokumentacja Mitsubishi wyraźnie stwierdza, że część przechodząca przez wał — gdzie wał wychodzi z przedniego korpusu łożyska — oraz złącza elektryczne nie są chronione zgodnie z IP55. W środowiskach z mgłą chłodzącą, wodą do mycia lub zanieczyszczeniami płynnymi w powietrzu, te niezabezpieczone punkty są podatnością silnika. Praktyczne opcje łagodzenia obejmują umieszczenie silnika w chronionym miejscu w obudowie maszyny, zamontowanie osłony uszczelniającej wału, jeśli konstrukcja maszyny na to pozwala, lub określenie silnika z uszczelką olejową (dostępną w innych wariantach serii HC) dla wilgotnych środowisk. Końcówka złącza również wymaga ochrony, szczególnie złącza enkodera, ponieważ zanieczyszczenie na pinach sygnałowych enkodera jest częstą przyczyną błędów sprzężenia zwrotnego pozycji.

P4: Czy hamulec elektromagnetyczny w HC-KFE73BK utrzymuje moment 2,4 Nm — pełny znamionowy moment silnika?

Podejście projektowe Mitsubishi do wariantów hamulców HC-KFE dopasowuje moment tarcia statycznego hamulca do znamionowego momentu wyjściowego silnika. Dla klasy 750W, hamulec jest przystosowany do utrzymania wału przeciwko obciążeniu momentem odpowiadającemu znamionowej wartości 2,4 Nm silnika. Oznacza to, że hamulec może utrzymać obciążenie stacjonarne w normalnym momencie obrotowym pracy bez poślizgu, co jest zamierzonym zastosowaniem. Hamulec nie jest przeznaczony do dynamicznego zatrzymywania obracającego się wału z prędkością znamionową — robienie tego szybko wyczerpuje żywotność hamulca i może spowodować wstrząs mechaniczny w układzie napędowym. Prawidłowa praktyka polega na doprowadzeniu silnika do kontrolowanego zatrzymania za pomocą wzmacniacza serwo, zanim hamulec zaciśnie się, aby utrzymać zatrzymaną pozycję.

P5: Czy HC-KFE73BK jest zamienny z HC-KFS73BK z punktu widzenia integracji systemu?

Oba silniki dzielą kołnierz montażowy 80x80 mm, co ułatwia mechaniczną zamianę. Jednakże, nie są one zamienne systemowo bez zmiany wzmacniacza serwo. HC-KFE73BK używa enkodera inkrementalnego 10000 ppr i współpracuje z MR-E-70A, podczas gdy HC-KFS73BK posiada enkoder absolutny 17-bitowy (131072 ppr) i współpracuje ze wzmacniaczami MR-J2S-70A/B/CP/CL. Złącza enkodera, protokoły sygnałowe i interfejsy wzmacniacza są całkowicie różne. Wymiana jednego na drugi wymaga dopasowanej zmiany wzmacniacza i rekonfiguracji osi napędowej. Kierunek HC-KFE73BK → HC-KFS73BK jest ulepszeniem (wyższa rozdzielczość enkodera, zachowanie pozycji absolutnej, brak potrzeby homingu), podczas gdy odwrotny kierunek jest degradacją, która rzadko byłaby celowo określana.
