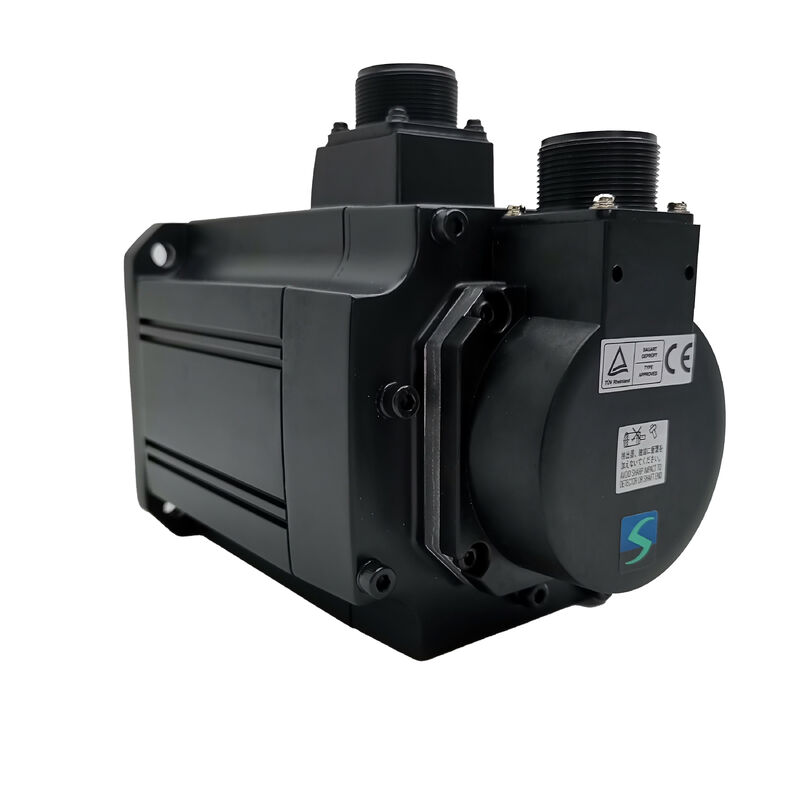

Silnik serwo AC Mitsubishi HC-SFS352

Seria MELSERVO-J2S | 3,5 kW | 2000 obr./min | 17-bitowy enkoder absolutny | IP65

Średnia bezwładność, maksymalna niezawodność

W sterowaniu ruchem dopasowanie odpowiedniego silnika do odpowiedniego obciążenia jest tak samo ważne, jak moc wyjściowa. Mitsubishi HC-SFS352 znajduje się w praktycznym punkcie optymalnym: średnia bezwładność, średnia moc, zaprojektowany do klasy zastosowań, w których spójne dostarczanie momentu obrotowego i sprzężenie zwrotne o wysokiej rozdzielczości mają większe znaczenie niż pogoń za maksymalnymi wartościami prędkości.

Ten bezszczotkowy silnik serwo AC o mocy 3,5 kW, będący częścią serii Mitsubishi MELSERVO HC-SFS, posiada wbudowany 17-bitowy enkoder absolutny — co odpowiada 131 072 impulsom na obrót — i współpracuje z rodziną serwowzmacniaczy MR-J2S, tworząc system z zamkniętą pętlą, który Mitsubishi zaprojektowało i zweryfikowało jako dopasowaną jednostkę. Nie wymaga on odniesienia do pozycji początkowej przy uruchomieniu. Nie traci pozycji podczas przerwy w zasilaniu. Jest gotowy do pracy w momencie włączenia zasilania systemu.

Specyfikacje techniczne

17-bitowy enkoder absolutny — gdzie tkwi prawdziwa wartość

Wiele silników serwo podaje wartości rozdzielczości. Tym, co wyróżnia HC-SFS352, jest fakt, że jego enkoder o rozdzielczości 131 072 ppr jest absolutny, a nie inkrementalny. Różnica jest najbardziej widoczna w dwóch sytuacjach: cyklicznym włączaniu/wyłączaniu zasilania i odzyskiwaniu po awarii.

W przypadku enkodera inkrementalnego każde kontrolowane ponowne uruchomienie wymaga cyklu powrotu do pozycji referencyjnej. Osie muszą powrócić do swoich pozycji początkowych, zanim będzie można wznowić normalne działanie. Na linii produkcyjnej, która często się cyklicznie włącza, lub na maszynie, która wielokrotnie w ciągu zmiany odzyskuje pozycję po zatrzymaniu awaryjnym, te sekundy szybko się sumują. Enkoder absolutny w HC-SFS352 całkowicie eliminuje tę potrzebę. Po włączeniu zasilania system sterowania natychmiast odczytuje aktualną pozycję — niezależnie od tego, gdzie znajduje się oś.

17-bitowa głębia przekłada się również na zauważalnie płynny ruch przy niskich prędkościach, gdzie prostsze enkodery mają tendencję do wprowadzania mikrowibracji, które objawiają się jako zmienność wykończenia powierzchni w obróbce i błędy rejestracji w druku lub etykietowaniu.

Moment obrotowy stworzony do rzeczywistych cykli, a nie tylko arkuszy danych

Moment obrotowy znamionowy wynoszący 16,7 N·m nadaje temu silnikowi prawdziwą moc w klasie 3,5 kW. Bardziej praktyczna jest wartość momentu obrotowego szczytowego: 50,1 N·m, dokładnie trzy razy większa od wartości znamionowej. Ten stosunek 3:1 oznacza, że silnik radzi sobie z agresywnymi rampami przyspieszenia i nagłymi zmianami obciążenia bez nasycenia — co jest ważne w zastosowaniach z obciążeniami o dużej bezwładności lub krótkimi cyklami pracy, które wymagają powtarzalnych, mocnych startów.

Szczytowa zdolność prądowa działa na tej samej zasadzie: znamionowa 17 A, HC-SFS352 może chwilowo utrzymać 51 A, dając wzmacniaczowi napędu przestrzeń do dostarczenia impulsów prądowych potrzebnych do szybkiej reakcji momentu obrotowego bez wyzwalania ochrony nadprądowej w normalnych warunkach dynamicznych.

IP65 i uszczelka olejowa — nie opcjonalne w tym środowisku

HC-SFS352 jest dostarczany z ochroną przed wnikaniem IP65 i wbudowaną uszczelką olejową na przejściu wału. Dla silnika tej wielkości — prawdopodobnie zainstalowanego w pobliżu wrzecion, śrub kulowych lub urządzeń hydraulicznych — nie są to luksusowe funkcje. Mgła chłodziwa, rozpryski oleju przekładniowego i drobne cząstki metalu są rutyną w środowiskach, w których zazwyczaj pracuje serwo o mocy 3,5 kW. Stopień ochrony IP65 całkowicie blokuje kurz i chroni przed strumieniami wody; uszczelka olejowa stanowi drugą barierę, szczególnie na wale, gdzie płyn ma tendencję do przemieszczania się po obracającej się powierzchni do wnęki łożyska.

Kompatybilne serwowzmacniacze

HC-SFS352 jest przeznaczony do bezpośredniego połączenia z czterema wzmacniaczami MELSERVO MR-J2S:

MR-J2S-350A obsługuje tryby sterowania pozycją, prędkością i momentem obrotowym — a także tryby mieszane, takie jak przełączanie pozycja/prędkość i prędkość/moment obrotowy — co czyni go najbardziej elastycznym wyborem dla producentów maszyn. MR-J2S-350B nadaje się do wieloosiowych architektur SSCNET, gdzie synchronizacja między osiami jest krytyczna.

Połączenie odbywa się zgodnie ze standardowym schematem okablowania MELSERVO: zasilanie silnika do zacisków U, V, W na panelu wzmacniacza; kabel enkodera do portu CN2. Nie jest wymagany żaden dodatkowy sprzęt interfejsowy.

Gdzie ten silnik jest stosowany

HC-SFS352 znajduje zastosowanie w szerokim zakresie średniej mocy zadań automatyki przemysłowej. Typowe zastosowania zaczerpnięte z instrukcji aplikacyjnej MR-J2S i z praktyki terenowej obejmują:

• Osie posuwu obrabiarek — pozycjonowanie X, Y, Z w centrach frezarskich i tokarskich
• Roboty przemysłowe — napędy ramion i łokci, gdzie średnia bezwładność ułatwia strojenie
• Precyzyjne urządzenia montażowe — stacje typu pick-and-place i indeksujące o wymagających szybkościach cykli
• Sterowanie linią i sterowanie naciągiem — regulacja naciągu wstęgi w druku, przetwórstwie i pakowaniu
• Ogólne pozycjonowanie wieloosiowe — każde zastosowanie łączące ten silnik ze wzmacniaczami MELSERVO w skoordynowanym systemie ruchu

Często zadawane pytania

P1: Czy HC-SFS352 wymaga cyklu kalibracji po włączeniu zasilania?

Nie. Wbudowany 17-bitowy enkoder absolutny przechowuje dane o pozycji nawet po odłączeniu zasilania. Po włączeniu zasilania systemu aktualna pozycja wału jest odczytywana bezpośrednio i przesyłana do serwowzmacniacza — nie jest wymagany powrót do pozycji referencyjnej.

P2: Który serwowzmacniacz jest zalecany do zsynchronizowanego ruchu wieloosiowego?

W przypadku systemów wieloosiowych, w których wymagana jest ścisła synchronizacja między osiami, właściwym wyborem jest MR-J2S-350B. Łączy się on przez SSCNET (Servo System Controller Network), dedykowaną szybką magistralę szeregową firmy Mitsubishi, która dostarcza polecenia pozycji i sprzężenie zwrotne enkodera z deterministycznym czasem dla wszystkich podłączonych osi.

P3: Czy HC-SFS352B (wersja z hamulcem) jest kompatybilny z tymi samymi wzmacniaczami?

Tak, wariant z hamulcem ma te same specyfikacje elektryczne i kompatybilność ze wzmacniaczami. Główne różnice to waga — około 25 kg w porównaniu do 19 kg w modelu standardowym — i nieco większy moment bezwładności z powodu dodanego zespołu hamulca. Hamulec jest typu fail-safe 24 VDC, przeznaczony do utrzymywania pozycji osi pionowych po odłączeniu zasilania napędu.

P4: Silnik jest oznaczony jako wycofany z produkcji — czy można jeszcze zdobyć jednostki zamienne?

Mitsubishi wycofało HC-SFS352 z regularnych kanałów produkcyjnych, ale silnik jest nadal szeroko dostępny u certyfikowanych dostawców części nadwyżkowych i odnowionych. Biorąc pod uwagę dużą zainstalowaną bazę systemów MELSERVO-J2S wciąż w aktywnym użyciu, dostępność jest zazwyczaj niezawodna. Dla zakładów utrzymujących wiele maszyn z tym silnikiem, posiadanie co najmniej jednej części zamiennej jest rozsądną strategią konserwacji.
