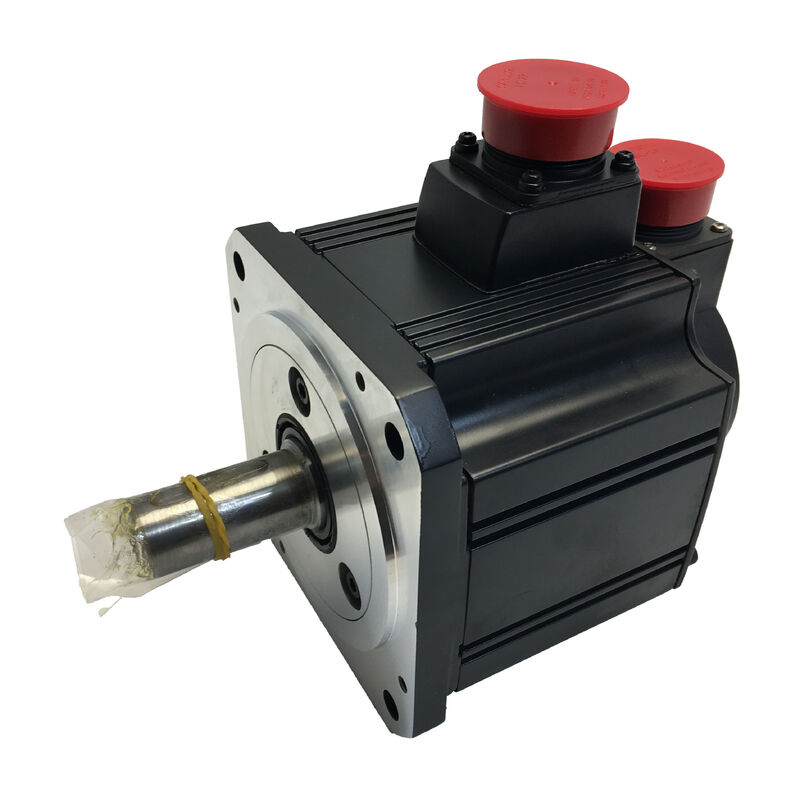

Silnik serwo Mitsubishi HC-SFS52G1H — 500W | Precyzyjna przekładnia G1H | Enkoder absolutny 17-bitowy | Uszczelka olejowa | IP65 | MELSERVO J2S

Istnieje klasa zastosowań serwo, w których podstawowym problemem nie jest prędkość — jest nim siła na wale wyjściowym. Stoły obrotowe, precyzyjne pozycjonery kątowe, napędy taśmowe z kontrolą napięcia, osie maszyn o wolnym posuwie: wspólnym elementem jest obciążenie wymagające większego momentu obrotowego niż może dostarczyć goły wał serwo, przy prędkości obrotowej wału niższej niż znamionowa prędkość obrotowa silnika, z dokładnością pozycjonowania utrzymującą się przez setki tysięcy cykli. Mitsubishi HC-SFS52G1H jest specjalnie zaprojektowany do tej kategorii. Łączy silnik o średniej bezwładności HC-SFS52 o mocy 500W — z jego 17-bitowym enkoderem absolutnym i obudową uszczelnioną IP65 z uszczelką olejową — z fabrycznie zintegrowaną precyzyjną przekładnią G1H, tworząc kompaktową, bezpośrednio montowalną jednostkę napędową, która dostarcza wzmocniony moment obrotowy przy zmniejszonej prędkości wyjściowej bez utraty rozdzielczości pozycjonowania.

Specyfikacje

Przekładnia nie jest akcesorium — jest kluczowa

Na wielu stronach produktów serwo, przekładnia jest traktowana jako dodatek: oto silnik i oto skrzynia biegów, którą można zamontować. HC-SFS52G1H jest inny. Mitsubishi fabrycznie montuje i wysyła tę jednostkę jako pojedynczy komponent, wstępnie wyrównany i przetestowany. Przekładnia nie jest przykręcana do silnika w terenie — jest częścią silnika, z określonymi interfejsami mechanicznymi i zweryfikowaną wydajnością.

To rozróżnienie ma praktyczne znaczenie. Kombinacje przekładni i silnika montowane w terenie wymagają starannego wyrównania wału, doboru sprzęgła i weryfikacji mechanicznej. Przenoszenie momentu obrotowego zależy od jakości tego montażu. Integracja fabryczna eliminuje te zmienne: wyrównanie jest wykonane, interfejs jest zdefiniowany, a cały zespół jest powtarzalny wymiarowo z jednostki na jednostkę.

Co mechanicznie robi przekładnia G1H:

Redukcja przekładni mnoży moment obrotowy wyjściowy przez przełożenie i dzieli prędkość wyjściową przez ten sam współczynnik. Znamionowy moment obrotowy silnika HC-SFS52 wynoszący 2,39 Nm staje się przy przełożeniu 1/20 około 47,8 Nm na wale wyjściowym przekładni — przy prędkości wyjściowej zmniejszonej do 100 obr./min. Ta transformacja pozwala klasie silników 500W na obsługę wymagań obciążeniowych, które w przeciwnym razie wymagałyby znacznie większego i droższego napędu.

Dlaczego konkretnie G1H, a nie G1:

G1H to oznaczenie precyzyjnej przekładni Mitsubishi. W porównaniu do standardowej przekładni przemysłowej G1, G1H jest zbudowana z ciaśniejszymi tolerancjami i kontrolowanym luźnym biegiem. W systemie serwo, gdzie dokładność pozycjonowania pochodzi z enkodera — 131072 zliczeń na obrót silnika — przekładnia z dużym luźnym biegiem na wyjściu pochłonęłaby część tej rozdzielczości jako martwą strefę, pogarszając efektywną dokładność pozycjonowania widoczną na obciążeniu. G1H zapobiega temu pogorszeniu, efektywnie przenosząc rozdzielczość na poziomie enkodera przez stopień redukcji do wału wyjściowego.

W zastosowaniach, gdzie kątowa pozycja wału wyjściowego jest zmienną jakościową — kąt zatrzymania stołu obrotowego, orientacja mocowania detalu, kąt umieszczenia etykiety — to rozróżnienie między G1 i G1H bezpośrednio wpływa na wynik.

Platforma silnika: HC-SFS52 — średnia bezwładność, IP65, enkoder absolutny

HC-SFS52 to reprezentant 500W firmy Mitsubishi w rodzinie HC-SFS o średniej bezwładności, klasie silników zaprojektowanych do szerokiego zakresu zastosowań przemysłowych serwo. Średnia bezwładność oznacza, że wirnik jest celowo dobrany tak, aby obsługiwać wyższą bezwładność odbitą obciążenia bez potrzeby ekstremalnie precyzyjnego strojenia wzmocnienia — pętla serwo pozostaje stabilna w szerszym zakresie podłączonych warunków obciążenia niż pozwoliłyby na to silniki o niskiej bezwładności.

Obudowa IP65 z uszczelką olejową. Obudowa silnika zapewnia całkowite wykluczenie pyłu i odporność na strumienie wody z dowolnego kierunku. Wał od strony napędu wychodzi przez fabrycznie zamontowaną uszczelkę olejową, zamykając drogę, którą płyn chłodzący, mgła smarująca i drobne cząstki mogłyby migrować do wnęki łożyska i obudowy enkodera przez okres eksploatacji silnika. Ta kombinacja jest standardową specyfikacją dla silników serwo montowanych bezpośrednio na obrabiarkach bez dodatkowych obudów środowiskowych.

Kołnierz 130 × 130 mm. Podstawa montażowa umieszcza ten silnik w środkowym zakresie rodziny HC-SFS — większy niż warianty kompaktowe 60 mm i 80 mm, odpowiedni dla klasy mocy 500 W i sztywności mechanicznej wymaganej przez zespół przekładni.

Enkoder absolutny 17-bitowy. 131072 zliczeń pozycji na obrót silnika, zachowywane po cyklach wyłączenia zasilania dzięki baterii zapasowej Mitsubishi A6BAT we wzmacniaczu. Praktyczny wynik: przy każdym włączeniu zasilania maszyna znajduje się w ostatniej zadanej pozycji bez sekwencji powrotu do punktu odniesienia. W środowiskach produkcyjnych, gdzie pozycjonowanie początkowe zajmuje czas i wymaga starannego zarządzania ruchem osi, wyeliminowanie tej rutyny jest konkretną korzyścią operacyjną.

Brak hamulca: Wybór odpowiedniego wariantu

HC-SFS52G1H nie posiada hamulca elektromagnetycznego. Nie jest to ograniczenie — jest to właściwa specyfikacja dla znacznej klasy zastosowań.

Warianty z hamulcem (HC-SFS52BG1H) są przeznaczone dla osi, które muszą mechanicznie utrzymywać pozycję przy zerowym prądzie: pionowe śruby kulowe pod obciążeniem grawitacyjnym, mechanizmy zaciskowe, pozycjonery pochylone, gdzie obciążenie generuje moment obrotowy na wale wyjściowym w spoczynku. Jeśli zastosowanie ma takie wymaganie, wariant B jest właściwy.

Dla osi poziomych, napędów z kontrolą napięcia, stołów obrotowych zatrzymywanych przez serwo zamiast utrzymywanych przeciwko obciążeniu grawitacyjnemu, i każdej osi, gdzie hamowanie elektroniczne wzmacniacza serwo (hamowanie dynamiczne) wystarczająco radzi sobie z deceleracją — HC-SFS52G1H bez hamulca jest właściwą i prostszą specyfikacją. Brak obwodu zasilania hamulca 24V DC do zaprojektowania. Brak zużycia hamulca do monitorowania. Brak czasu zwalniania hamulca do zarządzania w programie ruchu. Mniej komponentów w systemie, przy równoważnej wydajności serwo.

Kompatybilność ze wzmacniaczem serwo

HC-SFS52G1H współpracuje ze wzmacniaczem MR-J2S-60A lub MR-J2S-60B, oba o mocy 500W w ramach platformy MELSERVO J2S.

MR-J2S-60A to wariant ogólnego przeznaczenia z wejściem impulsowym i analogowym. Odbiera polecenia pozycji jako impulsy z PLC, samodzielnych sterowników CNC i kart ruchu, obsługuje tryby sterowania pozycją, prędkością i momentem obrotowym niezależnie lub w kombinacji. Porty komunikacji szeregowej RS-232C i RS-422 umożliwiają dostęp do parametrów i monitorowanie za pomocą oprogramowania MR Configurator firmy Mitsubishi.

MR-J2S-60B łączy się z szybką magistralą szeregową SSCNET używaną przez sterowniki ruchu Mitsubishi (Q172D, Q173D i jednostki ruchu serii A). W systemach SSCNET wszystkie osie odbierają zsynchronizowane pakiety poleceń w każdym cyklu komunikacji — zazwyczaj 0,88 ms — osiągając ścisłą koordynację wieloosiową. W przypadku maszyn z wieloma osiami serwo wymagającymi zsynchronizowanego ruchu, wariant B i architektura SSCNET eliminują drgania czasowe między osiami, których systemy impulsowe nie mogą całkowicie zapobiec.

Wybór wzmacniacza zależy od sterownika nadrzędnego. Zespół silnika i przekładni jest identyczny niezależnie od typu użytego wzmacniacza.

Wybór przełożenia

Przekładnia G1H na platformie HC-SFS52 jest oferowana w wielu przełożeniach redukcji — zazwyczaj 1/5, 1/9, 1/12, 1/15, 1/20 i 1/25. Każde przełożenie jest odrębną konfiguracją numeru części w rodzinie HC-SFS52G1H.

Wybór przełożenia wymaga znajomości wymaganej prędkości wału wyjściowego i momentu obrotowego. Przy danej prędkości roboczej silnika, prędkość wału wyjściowego jest równa prędkości silnika podzielonej przez przełożenie, a ciągły moment obrotowy wyjściowy jest równy znamionowemu momentowi obrotowemu silnika pomnożonemu przez przełożenie (uwzględniając sprawność przekładni). Silnik zawsze pracuje w swoim znamionowym zakresie prędkości 0–2000 obr./min — przełożenie przekształca ten zakres na dowolną prędkość wyjściową wymaganą przez zastosowanie.

Przy zamawianiu jednostki zamiennej należy potwierdzić przełożenie z oryginalnej dokumentacji maszyny lub z tabliczki znamionowej przekładni. Podstawienie innego przełożenia spowoduje nieprawidłową kinematykę i może prowadzić do błędów ruchu, awarii nadmiernej prędkości lub zakłóceń mechanicznych.

Środowiska zastosowań

Kombinacja HC-SFS52G1H z precyzyjnym wyjściem zredukowanym przez przekładnię, silnikiem uszczelnionym IP65 i enkoderem absolutnym pasuje do spójnego zakresu wyposażenia przemysłowego:

Precyzyjne stoły obrotowe — stoły mocujące wymagające dokładnych ruchów indeksowania kątowego między stacjami obróbki lub montażu. Precyzja G1H ogranicza błąd kąta indeksowania; enkoder absolutny oznacza, że maszyna jest w pozycji przy każdym uruchomieniu; montaż poziomy eliminuje potrzebę hamulca.

Pozycjonery kątowe w zautomatyzowanym sprzęcie montażowym — osie obracające części lub narzędzia do określonego kąta w celu montażu, inspekcji lub dozowania, gdzie dokładność kątowa wału wyjściowego jest powiązana z jakością produktu.

Napędy podajników materiału z kontrolą napięcia — osie obsługi taśm, podawania drutu i dozowania folii, gdzie redukcja przekładni wprowadza prędkość silnika w zakres prędkości procesu, podczas gdy serwo kontroluje moment obrotowy w celu utrzymania stałego napięcia.

Precyzyjne napędy o wolnym posuwie w sprzęcie do szlifowania i wykańczania — osie posuwu stołu, gdzie bardzo wolny, płynny ruch kontrolowany momentem obrotowym wymaga redukcji silnika 2000 obr./min do prędkości jednocyfrowych na wale napędowym.

Osi pomocnicze CNC niewymagające blokowania hamulcem — napędy magazynów narzędzi, napędy obrotowych mocowań, mechanizmy przenośników wiórów w centrach obróbczych CNC, pracujące w tym samym systemie MELSERVO J2S co silniki HC-SFS osi głównej.

Odnośnik do wariantów HC-SFS52

HC-SFS52G1H jest właściwym wyborem, gdy wymagana jest precyzyjna redukcja przekładni, nie jest potrzebny hamulec mechaniczny, a prosty wał wyjściowy z przekładni pasuje do interfejsu napędzanego komponentu.

FAQ

P1: Jakie przełożenia są dostępne dla HC-SFS52G1H?

Przekładnia G1H jest oferowana w wielu opcjach przełożenia — zazwyczaj 1/5, 1/9, 1/12, 1/15, 1/20 i 1/25. Każde przełożenie jest osobną konfiguracją. Przełożenie musi być potwierdzone z oryginalnej dokumentacji maszyny lub z tabliczki znamionowej przekładni przed zamówieniem zamiennika. Instalacja jednostki z innym przełożeniem spowoduje nieprawidłową prędkość i moment obrotowy wyjściowy i może prowadzić do błędów ruchu lub uszkodzenia maszyny.

P2: Jaka jest różnica między HC-SFS52G1H a HC-SFS52BG1H?

Oba modele są identyczne pod względem silnika, enkodera, typu przekładni i wszystkich specyfikacji elektrycznych. Jedyna różnica to oznaczenie B: HC-SFS52BG1H zawiera hamulec elektromagnetyczny uruchamiany sprężyną; HC-SFS52G1H nie. Wybierz wariant B dla osi pionowych, mechanizmów obciążonych grawitacyjnie lub wszelkich zastosowań wymagających mechanicznego utrzymania wału przy zerowym prądzie. Wybierz HC-SFS52G1H dla osi poziomych i zastosowań, gdzie hamowanie dynamiczne serwo jest wystarczające do deceleracji i spoczynku.

P3: Który wzmacniacz serwo działa z HC-SFS52G1H?

HC-SFS52G1H jest kompatybilny ze wzmacniaczem MR-J2S-60A (interfejs poleceń impulsowych/analogowych) i MR-J2S-60B (interfejs sieci szeregowej SSCNET). Oba są wzmacniaczami MELSERVO J2S klasy 500W. Wybór wzmacniacza zależy od typu sterownika nadrzędnego. W przeciwieństwie do wariantu z hamulcem, HC-SFS52G1H nie wymaga oddzielnego obwodu zasilania hamulca 24V DC.

P4: Czy enkoder 17-bitowy utrzymuje dane pozycji po utracie zasilania?

Tak, z baterią litową Mitsubishi A6BAT zainstalowaną w uchwycie baterii wzmacniacza serwo. Bateria utrzymuje wieloobrotowy licznik pozycji absolutnej podczas wszelkich przerw w zasilaniu. Bez baterii pozycja jest tracona przy wyłączeniu, a przy ponownym uruchomieniu wymagane jest pozycjonowanie początkowe. Wzmacniacz generuje alarm niskiego poziomu baterii przed osiągnięciem progu, dając wcześniejsze ostrzeżenie o zaplanowanej wymianie baterii.

P5: Jaka jest klasa IP sekcji przekładni i czy wpływa to na planowanie instalacji?

Korpus silnika ma klasę IP65 — całkowicie pyłoszczelny, odporny na strumienie wody. Sekcja przekładni ma klasę IP44, która chroni przed ciałami stałymi o rozmiarze powyżej 1 mm i rozpryskami wody z dowolnego kierunku, ale nie jest przeznaczona do bezpośredniego narażenia na strumienie chłodziwa. Na obrabiarkach, gdzie chłodziwo jest aktywnie rozpylane w pobliżu obudowy przekładni, w konstrukcji maszyny należy uwzględnić deflektor lub osłonę mechaniczną. Sam korpus silnika nie wymaga dodatkowej ochrony w standardowych środowiskach CNC.
