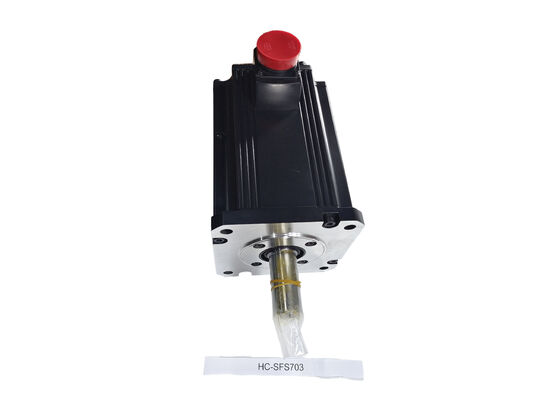

Mitsubishi HC-SFS53 AC Servo Motor 500W MELSERVO J2S 3000 obrotów na minutę Nowy w pudełku

Nie wszystkie zastosowania wymagają krzywej momentu obrotowego 2000 obrotów na minutę HC-SFS52.większa przepustowość w operacjach wielocyklowychHC-SFS53Ta sama moc 500 W, ta sama ramka 130 × 130 mm, ten sam 17-bitowy absolutny koder jak inne w rodzinie HC-SFS o średniej bezwładności, ale zoptymalizowany dla3,000 obrotów/min. w trybie ciągłym/Nowy w oryginalnym opakowaniu Mitsubishi Electric, /w magazynie na szybką wysyłkę.

Specyfikacje techniczne

HC-SFS53 vs HC-SFS52

Oba silniki mają taką samą moc wyjściową 500W i są montowane na tej samej obudowie 130 × 130 mm. Różnica polega na tym, w jaki sposób 500W jest dostarczane.HC-SFS52jest silnikiem o prędkości obrotowej 2000 obr./min. ̇ wytwarza wyższy moment obrotowy o prędkości obrotowej 2,39 Nm i jest dostosowany do zastosowań, w których siła obciążenia jest dominującym wymogiem przy umiarkowanych prędkościach.HC-SFS53biegnie na3,000 obrotów na minutę(1,59 Nm), nadaje się do zastosowań, które korzystają z szerszego zakresu prędkości, szybszego przebiegu osi lub lepszej wydajności czasu cyklu na górnym końcu profilu prędkości.

W przypadku osi zasilających narzędzia maszynowe, napędów przenośników i osi obsługujących materiały, w których szybka prędkość przemieszczania się bezpośrednio wpływa na czas cyklu, wariant 3000 obrotów na minutę jest prawidłowym wyborem inżynieryjnym. Both variants share the same 130 mm frame and are supported by the same MR-J2S-60A/B servo amplifier — so machine designs using the HC-SFS53 can accommodate the HC-SFS52 in future reconfigurations without changing the mechanical installation.

17-bitowy Absolute Encoder 131,072 ppr

Encoder w HC-SFS53 nie jest prostym licznikiem pulsu.17-bitowy absolutny koder optycznydostarczając 131.072 różnych wartości pozycji na obrót wału poprzez połączenie serwo wzmacniacza.

Pozycja jest zawsze znana.Z zainstalowaną baterią wzmacniającą koder utrzymuje dane o pozycji wału przez dowolną liczbę cykli zasilania.Uruchomienie maszyny nie wymaga sekwencji zwrotu odniesienia ̇ każda oś uruchamia się z już potwierdzoną pozycjąW przypadku środowisk produkcyjnych, które regularnie cyklują mocą maszyny lub maszyny z wieloma osiami serwo, czas oszczędny w ciągu roku pracy zwiększa się szybko.

131,072 pozycje na obrótdaje pętli zwrotnej pozycji wystarczająco dobrą rozdzielczość, aby obsługiwać precyzyjne ruchy interpolowane, płynne śledzenie złożonych trajektoriów,i powtarzalność, która spełnia wymagania narzędziowych maszyn CNC i aplikacji automatycznego montażu.

Uszczelnienie olejem i IP65

Węgiel wału HC-SFS53 posiadapieczęć olejowa zainstalowana w fabrycena powierzchni napędowej. Na maszynach narzędziowych i maszynach produkcyjnych punkt wejścia do wału jest miejscem, w którym mgła płynu chłodzącego, płynu cięcia,i drobne cząstki metalowe mają najkrótszą ścieżkę do pojemności łożyska i zespołu koderaOlej zamknie tę ścieżkę.

W sprawieObudowa IP65(całkowite wykluczenie pyłu, ochrona przed strumieniami wody z dowolnego kierunku) dotyczy nadwozia silnika. Together these two features make the HC-SFS53 suitable for direct installation on machine tools and production equipment without secondary environmental enclosure provisions — the standard requirement for this power class in CNC applications.

Kompatybilne wzmacniacze serwo

HC-SFS53 dołącza do MitsubishiMR-J2S-60A(powiadanie analogowe/impulsowe) lubMR-J2S-60B(SSCNET digital network command) serwo wzmacniacze, oba klasy 600W, aby pokryć silnik o mocy 500W.MR-J2S-60CP(z wbudowaną funkcją pozycjonowania) jest obsługiwana w aplikacjach pozycjonowania jednej osi.

W przypadku konstrukcji maszyn wieloosiowych sterowanych przez sterowniki ruchu serii Q lub serii A firmy Mitsubishi za pośrednictwem SSCNET,MR-J2S-60B umożliwia zsynchronizowaną pracę wieloosiową w sieci światłowodowej dużych prędkościW przypadku układów o jednej osi lub sterowanych przez PLC z wykorzystaniem układu impulsowego lub analogowego, MR-J2S-60A jest standardowym wyborem.

Odpowiedni do zastosowania

Połączenie HC-SFS53 500W, 3000 obrotów na minutę, średnia inercja, ramka 130 mm, IP65 z uszczelnieniem olejowym sprawia, że jest to standardowa specyfikacja dla szerokiej gamy osi maszyn produkcyjnych:

Oś napędowa narzędziowych CNCW przypadku mniejszych pionowych centrów obróbki i centrów obrotowych, w których osi X, Y i Z000 obrotów na minutę obsługuje pełny zakres szybkiego przejścia, a brzyt 130 mm pasuje do standardowych konstrukcji montażu z wiertem kulkowym

Roztwór CNC o osi X i Z w szczególności w maszynach z agresywnymi cyklami obrotowymi, w których zakres prędkości osi ma tak samo duże znaczenie jak moment obrotowy szczytowy

Przesyłki przenośnikowe i przenośniki do obróbki materiałów napędów konwerterów łańcuchowych, napędów pasowych i mechanizmów indeksowania, w których 500 W zapewnia odpowiedni margines momentu obrotowego i 3000 obrotów na minutę obsługuje wymaganą prędkość liniową przy stosunku biegów mechanizmu

Stolik obrotowy i napędy o czwartej osiOsi ruchu wtórnego w centrach obróbki, gdzie ramka o wymiarze 130 mm pasuje do standardowych interfejsów montażu stołu obrotowego

Maszyny automatyczne do montażu osi transportowe i pozycjonowania na urządzeniach montażowych wielostacjonarnych, gdzie wymagane jest wielokrotne pozycjonowanie przy umiarkowanych prędkościach i kompaktowe wymiary silnika

Roboty przemysłowe łącza łokcia i przedramienia na średnim obciążeniu SCARA i robotach przegubowych, w których charakterystyka średniej bezwładności zapewnia stabilną odpowiedź serwo w różnych konfiguracjach ramienia

Wariacje sufiksu HC-SFS53

Podstawowa jednostka HC-SFS53 jest dostępna w konfiguracji hamulca i wału z kluczem:

• HC-SFS53
• HC-SFS53B√ z elektromagnetycznym hamulcem sprężynowym
• HC-SFS53KWłócznik z kluczem
• HC-SFS53BK— electromagnetic brake and keyed shaft

Wszystkie warianty mają ten sam wydajność 500W, prędkość nominalną 3000 obrotów na minutę, 17-bitowy absolutny koder, ochronę IP65 i brzytwę 130 × 130 mm.Sprawdź, czy przyrost odpowiada wymogom instalacji w szczególności czy hamulce blokujące wał jest potrzebne do zastosowań w zakresie osi pionowej lub uchwytu bezpieczeństwa.

Częste pytania

P1: Jaki jest kompatybilny wzmacniacz serwo dla HC-SFS53?

HC-SFS53 łączy się zMR-J2S-60A(powiadanie analogowe/impulsowe) lubMR-J2S-60B(SSCNET network command), obie o mocy 600 W w ramach serii MELSERVO J2S.MR-J2S-60CPz wbudowaną funkcją pozycjonowania jest również kompatybilną opcją dla samodzielnych jednoosiowych systemów pozycjonowania.

P2: Jaka jest różnica między HC-SFS53 a HC-SFS52?

Oba silniki są silnikami o mocy 500 W, o rozmiarach 130×130 mm, IP65 w serii HC-SFS o średniej bezwładności.HC-SFS52jest znamionowany na 2000 obrotów na minutę z 2,39 Nm, podczas gdyHC-SFS53jest oceniany na3,000 obrotów/minwybierz numer 53 w przypadku wymagania większej prędkości pracy lub szybszego przebiegu osi; wybierz numer 52 w przypadku, gdy priorytetem jest większy moment obrotowy przy umiarkowanych prędkościach.

P3: Czy HC-SFS53 obsługuje utrzymanie pozycji bezwzględnej po wyłączeniu zasilania?

Wbudowany 17-bitowy koder jest typu absolutnego.akumulator (A6BAT)W następnym uruchomieniu urządzenia, urządzenie jest włączone do wzmacniacza serwowego, w którym dane dotyczące pozycji wielokrotnego obrotu są przechowywane, gdy maszyna jest wyłączona.wszystkie pozycje osi są natychmiast dostępne .

P4: Co zapewnia pieczęć olejowa i kiedy jest ona potrzebna?

Fabryczna uszczelka oleju w otworze wału napędowego silnika zapobiega cięciu płynu, chłodzącej mgły,i zanieczyszczenia drobnymi cząstkami z wchodzenia do pojemności łożyska i kodera poprzez penetrację wałuJest standardowy w HC-SFS53 i dlatego silnik ten nadaje się do bezpośredniej instalacji na narzędziach maszynowych bez dodatkowej ochrony silnika.W pomieszczeniach czystych lub bez chłodzących środków uszczelnienie jest po prostu bierne, nie ma żadnych wad i nie wymaga konserwacji.

P5: Czy HC-SFS53 jest nadal produkowany i jaki jest jego odpowiednik obecnej generacji?

Seria HC-SFS jest częścią generacji Mitsubishi MELSERVO J2S, która została zastąpiona przez serię J4 i J5.zapasy części zamiennych, i zgodne z nim zastąpienie w istniejących instalacjach platformy J2S.HG-JR53(MELSERVO J4), który oferuje 22-bitowy koder i ochronę IP67, ale wymaga nowszych wzmacniaczy serii MR-J4.
