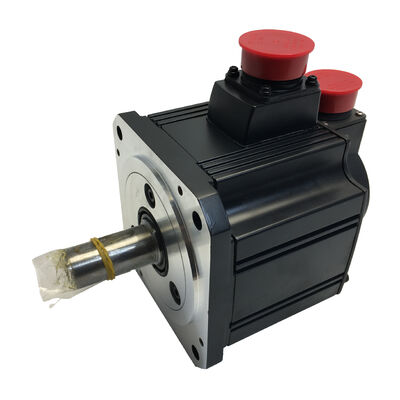

Mitsubishi HC-SFS53K AC Servo Motor 500W MELSERVO J2S 3000 obrotów na minutę

Istnieją instalacje, w których sprzęgło w stylu zacisku działa idealnie, a są instalacje, w których nie działa ∙ gdzie przenoszony moment obrotowy, obciążenie uderzeniowe,lub wymóg przejścia klucza w napędzanym komponentzie sprawia, żewiązka kluczowaTo jest dokładnie to, coHC-SFS53Kdostarcza: ten sam sprawdzony serwomotor o mocy 500 W / 3000 obrotów na minutę HC-SFS53 z fabrycznie wykonanym kluczem na wałku wyjściowym.i w magazynie do natychmiastowej wysyłki.

Specyfikacje techniczne

Węgiel z kluczem Kiedy i dlaczego ma to znaczenie

Różnica pomiędzy standardowym wałem prostym a wałem kluczowym sprowadza się do jednego pytania: w jaki sposób moment momentalny jest faktycznie przekazywany z wału silnika do napędzanego elementu?

Płynny, prosty wał zależy całkowicie od siły zacisku sprzęgłowego, zwykle sprzęgła z podzielonymi węzłami lub zębów, aby uchwycić wał i zapobiec poślizgowi rotacyjnemu.Do wielu zastosowań serwoAle są przypadki, w których nie jest.i węzły biegów, które pierwotnie zostały zaprojektowane dla silników o kluczowym wału, mają jako standardowe interfejs otwór kluczowy. instalacje modernizacyjne zastępujące zużyte lub uszkodzone silniki muszą odpowiadać oryginalnej konfiguracji wału.lub agresywnych profili przyspieszenia .

W sprawieHC-SFS53Kdodaje fabrycznie obrobiony równoległy klucz i klucz do wału, zapewniając pozytywne mechaniczne blokowanie pomiędzy wałem a napędzanym węzłem.Klucz przesyła moment poprzez bezpośrednie zaangażowanie mechaniczne zamiast polegać wyłącznie na tarciu, który jest właściwym wyborem dla wyżej wymienionych zastosowań.

500 W przy 3000 obrotów na minutę - Optymalizowana dla prędkości strona rodziny HC-SFS 500 W

W ramach linii HC-SFS 500W Mitsubishi oferuje dwa opcje prędkości znamionowej.HC-SFS52Kbiegnie z prędkością 2000 obr./min przy większym momentu obrotowym nominalnym (2,39 Nm);HC-SFS53Kbiegnie na3,000 obrotów/minmoc wyjściowa jest nominalnie taka sama, różnica polega na tym, w jaki sposób ta moc jest dostarczana w zakresie prędkości.

Wariant 3000 obrotów na minutę jest lepszym wyborem, gdy oś maszyny biegnie często z wyższymi prędkościami, gdy szybsze szybkie przejście skraca czas cyklu,lub gdy współczynnik biegów przy mechanizmie wymaga większej prędkości wejściowej przy niższej prędkości wyjściowejNa osi narzędziowych CNC, systemach przenośników i napędach stołu obrotowego ta przewaga prędkości przekłada się bezpośrednio na krótszy czas niecięcia na część.

17-bitowy Absolute Encoder

Każdy HC-SFS53K opuszcza fabrykę z17-bitowy absolutny koder optycznyZintegrowane z nadwoziem silnika 131.072 dyskretne pozycje na obrót wału, przesyłane za pośrednictwem szybkiego protokołu seryjnego Mitsubishi do wzmacniacza serwo.

Bycie absolutnym oznacza, że pozycja wału silnika jest utrzymywana przez cykle wyłączania, gdy jest zainstalowana bateria wzmacniacza.W przypadku maszyn wieloosiowych, w których sterowanie własnym wykonuje się na wszystkich ośach kolejno przed gotowością maszyny, eliminując ten proces, oszczędza się mierzalny czas na każdym cyklu zasilania w ciągu całej żywotności maszyny.Encoder zapewnia również rozdzielczość sprzężenia zwrotnego potrzebną do precyzyjnego ruchu interpoladowanego i powtarzalności precyzyjnego pozycjonowania w wymagających aplikacjach.

Olejna uszczelnienie i IP65

Obok kluczowego wału, HC-SFS53K ma ten sampieczęć olejowa zainstalowana w fabrycew otworze wału napędowego, jak w pozostałej części rodziny HC-SFS53.i cienkie cząstki w powietrzu wokół silnika uszczelnienie oleju zamyka wniknięcie wału jako najbardziej bezpośrednią ścieżkę zanieczyszczenia do pojemności łożyska i kodera.

W sprawieObudowa IP65rozszerza tę ochronę na całe ciało silnika: całkowite wykluczenie pyłu i odporność na kierowane strumienie wody pod każdym kątem.W przypadku standardowych maszyn narzędziowych lub instalacji automatyki przemysłowej nie jest potrzebna dodatkowa obudowa środowiskowaTen poziom ochrony jest standardowy w całej serii HC-SFS i jest jednym z powodów, dla których silniki te są powszechną pierwszą opcją dla urządzeń do obróbki i produkcji CNC.

Kompatybilne wzmacniacze serwo

HC-SFS53K jest mechanicznie wariantem HC-SFS53 MR-J2S-60A(analogiczne polecenie prędkości/wrotnego momentu lub polecenie położenia układu impulsowego) lubMR-J2S-60B(SSCNET cyfrowy interfejs sieciowy dla wieloosiowego sterowania skoordynowanym za pośrednictwem sterowników ruchu Mitsubishi).MR-J2S-60CPz wbudowaną funkcją pozycjonowania jest również obsługiwana w przypadku samodzielnych jednoosiowych systemów pozycjonowania bez zewnętrznego sterownika ruchu.

Wybór wzmacniacza zależy od architektury sterowania: impulsowy z PLC lub CNC dla typu A lub sieć światłowodowa SSCNET z modułu ruchu serii A lub serii Q dla typu B.

Odpowiedni do zastosowania

HC-SFS53K jest określany wszędzie tam, gdzie wymagane są właściwości działania HC-SFS53 i interfejs wału z kluczem jest potrzebny lub preferowany:

Oś napędowa narzędziowych CNCW przypadku mniejszych pionowych i poziomych centrów obróbki, zwłaszcza gdy węzeł sprzęgający jest zaprojektowany do wału z kluczem

Centrum obrotowe CNCOsi zasilające Z i X, zwłaszcza w przypadku modernizacji zastępujących starsze silniki serwokompresowe o kluczowym wałku, w przypadku których element sprzęgający posiada już otwór kluczowy

Płyty obrotowe i napędy o czwartej osiW przypadku, gdy wał wejściowy lub sprzęgło napędowe przekładni roboczej przyjmuje wał silnika z kluczem jako standardowy interfejs

Przesyłowiec i obsługa materiałówW przypadku pojazdów silnikowych, w których koła lub koła bieżnikowe z otworem kluczowym są podłączone bezpośrednio do wału silnika

Instalacje sprzężone z głowicą biegówW przypadku, gdy skrzynia biegów pośrednich przyjmuje wiarę wejściową z kluczem, zapewniającą pozytywne blokowanie mechaniczne w cyklach pracy z dużym wstrząsem lub odwracającym obciążeniem

Złącza robotów przemysłowychW przypadku pojazdów z napędem pod ramieniem i łokciem, w których w pierwotnym projekcie określono sprzęgło z kluczem

HC-SFS53 Wariant przegląd

Podstawowy silnik HC-SFS53 obejmuje cztery konfiguracje mechaniczne, wszystkie z identycznymi specyfikacjami elektrycznymi:

• HC-SFS53— straight shaft, no brake
• HC-SFS53BW przypadku pojazdów z silnikiem elektrycznym
• HC-SFS53K/wiarę z kluczem, bez hamulca(ta lista)
• HC-SFS53BKOś z kluczem, z hamulcem elektromagnetycznym

Wszystkie warianty zapewniają 500 W przy 3000 obrotów na minutę, krążenie nominalne 1,59 Nm, 17-bitowy absolutny koder, obudowę IP65 i brzyt 130 × 130 mm.Wybór pomiędzy wariantami zależy wyłącznie od interfejsu mechanicznego i wymogów bezpieczeństwa przytrzymującego. Charakterystyka działania serwo jest identyczna we wszystkich czterech wersjach..

Częste pytania

P1: Jaka jest różnica między HC-SFS53 a HC-SFS53K?

Jedyna różnica to wał.HC-SFS53ma prosty, prosty wał;HC-SFS53Kma ten sam równy wał z fabrycznie obrobionym równoległym kluczem i kluczem. Wszystkie specyfikacje silnika ‡ moc wyjściowa, moment obrotowy, prędkość obrotowa, koder, kołnierz, wskaźnik IP ‡ są identyczne.Wybierz wariant K, gdy napędzany element (kręg), koła biegów, węzeł biegów lub wejście do skrzynki biegów) wymaga interfejsu wału z kluczem.

P2: Który wzmacniacz serwo jest kompatybilny z HC-SFS53K?

HC-SFS53K łączy się zMR-J2S-60A(interfejs analogowy/impulsowy) lubMR-J2S-60B(SSCNET multi-axis network interface) serwo wzmacniacze, oba o mocy 600W w ramach platformy MELSERVO J2S.MR-J2S-60CPWszystkie trzy wzmacniacze obsługują silnik w identyczny sposób.

P3: Czy wał z kluczem wpływa na ocenę ochrony IP65?

Wartość IP65 ma zastosowanie do nadwozia silnika, z wyłączeniem końca wału i interfejsu złącza, który jest standardowy w całej serii HC-SFS niezależnie od typu wału.Sam klucz nie obniża ochrony środowiska silnikaProdukty, w których wprowadzono zamykanie olejem, są wprowadzane w zakładzie i stanowią podstawową barierę przed zanieczyszczeniem w punkcie penetracji, która jest identyczna zarówno w wersji standardowej, jak i K.

P4: Czy HC-SFS53K obsługuje utrzymanie pozycji bezwzględnej w cyklu wyłączenia?

Tak, 17-bitowy koder to absolutny typ.Akumulator Mitsubishi A6BATW następnym uruchomieniu urządzenia, urządzenie będzie mogło włączać urządzenie do urządzenia, w którym znajduje się urządzenie.wszystkie pozycje osi są natychmiast dostępne bez wymagania wskazania miejsca lub odniesienia zwrotu.

P5: Jaka jest obecna generacja zamiennika HC-SFS53K?

Seria HC-SFS jest częścią przerwanej generacji MELSERVO J2S firmy Mitsubishi.HG-JR53(seria MELSERVO J4) HC-SFS53K pozostaje prawidłową specyfikacją konserwacji i części zamiennych.
