Mitsubishi HC-SF502B (HCSF502B) — serwosilnik AC 5 kW, wał prosty + hamulec, seria MELSERVO J2

Identyfikacja produktu

Numer części:HC-SF502B

Szukano także jako:HCSF502B, HC-SF-502B

Szereg:Mitsubishi MELSERVO HC-SF (generacja J2)

Typ silnika:Bezszczotkowy serwosilnik AC — wał prosty z hamulcem elektromagnetycznym, 2000 obr./min

Stan : schorzenie:Nowe w pudełku, fabrycznie zamknięte

Przegląd

TheMitsubishi HC-SF502Bto bezszczotkowy serwosilnik prądu przemiennego o mocy 5 kW i średniej bezwładności, pochodzący z oryginalnej platformy MELSERVO J2, wyposażony w elektromagnetyczny hamulec sprężynowy na prostym wale. Moment znamionowy ciągły wynoszący 23,9 Nm i moment szczytowy 71,6 Nm to konfiguracja przeznaczona do osi o dużej wytrzymałości, w których interfejs sprzęgła z zaciskiem ciernym z wałem prostym jest właściwym wyborem mechanicznym i gdzie niezawodne mechaniczne utrzymywanie wyłączenia serwa nie jest opcjonalne — osie pionowe, prowadnice obciążone grawitacją, kolumny Z z ciężkimi zespołami wrzecion i dowolny napęd o mocy 5 kW, w którym utrata sterowania serwomechanizmem oznacza, że ​​obciążenie może swobodnie poruszać się w niekontrolowanym kierunku.

Hamulec jest tutaj cechą definiującą. Przy mocy 5kW i masie obciążenia towarzyszącej osiom o tej wydajności skutki opuszczenia serwa niehamowanego blokady osi są proporcjonalne do wielkości maszyny. Hamulec sprężynowy zmienia to równanie: wał jest zaciskany mechanicznie w momencie odłączenia napięcia 24 V prądu stałego, niezależnie od tego, czy usunięcie to jest planowane podczas normalnej sekwencji wyłączania, czy nieplanowane podczas awarii, zatrzymania awaryjnego lub przerwy w zasilaniu. Oś trzyma. Ładunek pozostaje tam, gdzie umieściło go ostatnie polecenie położenia.

Jako silnik generacji J2, HC-SF502B zapewnia14-bitowy szeregowy enkoder absolutnyprzy 16 384 ppr i jest kompatybilny z obydwoma oryginałamiMR-J2-500wzmacniacze i późniejszeMR-J2S-500platforma. W przypadku znacznej zainstalowanej bazy maszyn produkcyjnych obsługujących sprzęt MR-J2 pierwszej generacji, ta podwójna kompatybilność sprawia, że ​​HC-SF502B jest właściwym i jedynym prawidłowym wyborem jako źródło podobnej wymiany silnika — HC-SFS502B (17-bitowa generacja J2S) nie będzie działać ze wzmacniaczami MR-J2.

Dane techniczne

Dlaczego 5 kW i dlaczego ta oś potrzebuje hamulca

Nie każda oś 5kW stwarza ten sam problem. HC-SF502B spełnia specyficzną kombinację wymagań: dużą oś z wymaganiami dotyczącymi rzeczywistego momentu obrotowego, profil obciążenia pionowego lub grawitacyjnego oraz konstrukcję maszyny, w której bezpieczeństwo osi zależy od niezawodnego mechanicznego utrzymania w każdych możliwych warunkach zatrzymania.

Liczby momentu obrotowego określają kontekst wydajności. Przy 23,9 Nm ciągłego, HC-SF502B może utrzymać tę moc wyjściową przez czas nieokreślony w znamionowych warunkach termicznych — zmiana po zmianie, cykl po cyklu, bez zbliżania się do przeciążenia, o ile efektywne zapotrzebowanie na moment obrotowy utrzymuje się w tym zakresie. Wartość szczytowa 71,6 Nm jest wykorzystywana przez wzmacniacz w fazach przyspieszania: szybki posuw do następnej pozycji cięcia, zwalnianie od maksymalnej prędkości osi do pozycji zaciśniętej, wszelkie stany nieustalone ruchu, w których chwilowe zapotrzebowanie na moment obrotowy znacznie przekracza ciągłe obciążenie skrawania. Ten stosunek wartości szczytowej do ciągłej wynoszący trzy do jednego zapewnia osi możliwość szybkiego przyspieszania i zwalniania obciążenia o dużej bezwładności bez konieczności utrzymywania przez silnik prądu szczytowego poza krótkim interwałem przyspieszania.

Moc elektrowni o mocy 7,5 kVA reguluje infrastrukturę zasilania elektrycznego — dobór rozmiaru kabli, zabezpieczanie i zarządzanie energią regeneracyjną to najważniejsze elementy tego rysunku. Przy prądzie znamionowym 25 A i bezwładności obciążenia typowej dla osi ciężkich maszyn, regeneracyjna energia hamowania zwracana do szyny prądu stałego podczas zatrzymywania z dużą prędkością jest rzeczywistym czynnikiem projektowym systemu, który musi zostać uwzględniony przy projektowaniu panelu.

Hamulec istnieje ze względu na to, co zwykle przenoszą osie o mocy 5 kW.Duża głowica wrzecionowa VMC może ważyć kilkaset kilogramów. Paleta załadowana dużym przedmiotem obrabianym i imadłem może być zbliżona do tego samego rzędu wielkości. Kiedy oś o tej wydajności traci prąd serwomechanizmu – zgodnie z projektem podczas sekwencji wyłączania lub nagle podczas wyzwalania alarmu – sytuacja mechaniczna różni się od sytuacji utraty serwa osi 200 W. Energia zmagazynowana w ładunku oraz odległość, jaką może przebyć, zanim tarcie go zatrzyma, nie są bez znaczenia. Hamulec sprężynowy w modelu HC-SF502B utrzymuje obciążenie w miejscu po odłączeniu napięcia 24 V DC, niezależnie od logiki sterowania, stanu oprogramowania lub stanu wzmacniacza.

Hamulec sprężynowy: zasady inżynieryjne w tej skali

Mechanizm hamulcowy ma prostą koncepcję i jest w konsekwencji krytyczny. Sprężyna mechaniczna wywiera ciągłą siłę docisku tarczy hamulcowej do tarczy hamulcowej — wał jest przytrzymywany. Zasilanie cewki hamulca napięciem 24 V DC generuje pole magnetyczne, które ściska sprężynę i zwalnia tarczę, umożliwiając swobodny obrót wału. Odłącz napięcie 24 V DC, a sprężyna natychmiast ponownie się załączy. Nie jest wymagany żaden sygnał. Brak poleceń programowych. Brak opóźnienia w wykonaniu sekwencji sterującej. Wał jest zaciśnięty w czasie potrzebnym na przesunięcie sprężyny.

Właśnie ta mechaniczna prostota sprawia, że ​​konstrukcja ze sprężyną jest niezawodna. Stan awaryjny hamulca zawsze przebiega w kierunku stanu bezpiecznego – w przypadku awarii obwodu cewki, w przypadku awarii przekaźnika, w przypadku przerwania zasilania 24V z jakiegokolwiek powodu, sprężyna załącza się i oś trzyma. Hamulec zasilany energią (taki, który wymaga utrzymania prądu) ma odwrotną charakterystykę awarii: jakakolwiek awaria obwodu cewki powoduje zwolnienie osi. W przypadku napędu obciążonego grawitacyjnie o mocy 5 kW różnica między tymi dwoma trybami awarii nie jest akademicka.

Prawidłowa integracja układu hamulcowego w maszynie wymaga trzech elementów:

TheSygnał MBR ze wzmacniacza MR-J2S lub MR-J2musi sterować przekaźnikiem hamulca. Wyjście MBR jest sygnałem blokady hamulca wzmacniacza — opóźnia załączenie hamulca do czasu, gdy wzmacniacz zakończy sekwencję zwalniania i potwierdzi, że silnik się zatrzymał. Ominięcie blokady MBR i okablowanie przekaźnika hamulca bezpośrednio ze styku wyłącznika awaryjnego powoduje załączenie sprężyny na obracającym się wale o mocy 5 kW. Powstały wstrząs mechaniczny jest na tyle poważny, że powoduje natychmiastowe uszkodzenie hamulca i generuje obciążenia udarowe w układzie napędowym, które mogą oddziaływać na śrubę kulową, sprzęgło i łożyska silnika, a także na sam hamulec.

Apochłaniacz przepięć podłączony bezpośrednio do zacisków cewki hamulcanie jest opcjonalne. Cewka hamulca jest znaczącym obciążeniem indukcyjnym. Wyłączenie napięcia stałego 24 V przez przekaźnik bez tłumienia łuku generuje stan przejściowy napięcia, który może uszkodzić styki przekaźnika, wyjście sterownika przekaźnika we wzmacniaczu i inne komponenty współdzielące tę samą szynę zasilającą 24 V. Aby absorber był w pełni skuteczny, musi być umieszczony przy cewce – w punkcie podłączenia silnika, a nie przy przekaźniku.

Dlazastosowania osi pionowejW opublikowanych wytycznych technicznych firmy Mitsubishi zalecany maksymalny statyczny niezrównoważony moment obrotowy wynosi 70% lub mniej znamionowego momentu obrotowego silnika, czyli około 16,7 Nm na wale tego silnika. W konstrukcjach osi charakteryzujących się większym niezrównoważeniem obciążenia grawitacyjnego należy zastosować dodatkowe mechaniczne równoważenie wraz z serwomechanizmem i układem hamulcowym. Hamulec zaprojektowano tak, aby utrzymywał ładunek w granicach jego udźwigu znamionowego, a nie zastępował brakującą przeciwwagę w przeciążonym napędzie pionowym.

Wał prosty: wybór sprzęgła i montaż przy 5 kW

Na prosty wał w modelu HC-SF502B można stosować sprzęgła cierne — sprzęgła tarczowe, sprzęgła mieszkowe i piasty sprzęgieł szczękowych z dzielonym zaciskiem, w których siła zaciskająca pomiędzy otworem piasty a średnicą zewnętrzną wału przenosi moment obrotowy. Jest to standardowy i dobrze sprawdzony interfejs dla wysokowydajnych napędów osi ze śrubą kulową CNC, który działa poprawnie, jeśli sprzęgło jest odpowiednio określone i zainstalowane.

Właściwa specyfikacja oznacza, że ​​sprzęgło jest przystosowane do maksymalnego momentu obrotowego, a nie ciągłego momentu obrotowego. Wartość szczytowa 71,6 Nm decyduje o wyborze sprzęgła. Sprzęgło wybrane przy wartości znamionowej ciągłej 23,9 Nm, ale marginalnej przy 71,6 Nm, ostatecznie poślizgnie się w przypadku stanów przejściowych szybkiego posuwu i zwalniania, które są normalnymi warunkami pracy na osi CNC. Poślizg na osi o mocy 5 kW przy dużym obciążeniu jest zdarzeniem zatrzymującym produkcję, a nie uciążliwością, którą można naprawić.

Podczas dokonywania ostatecznego wyboru współczynnik serwisowy producenta sprzęgła dla pracy serwa nawrotnego powinien zostać zastosowany do szczytowego momentu obrotowego. Konserwatywna specyfikacja sprzęgła na tym poziomie wydajności kosztuje niewiele i zapobiega trudnemu diagnostycznie scenariuszowi sporadycznych błędów pozycji, które pojawiają się tylko podczas określonych profili ruchu – czyli odcisku palca nieznacznie ślizgającej się piasty sprzęgła.

Przy montażu piasty stosuje się te same wytyczne, które obowiązują w całej rodzinie piast HC-SF: należy użyć gwintowanego otworu na końcu wału i śruby ściągającej, aby osiowo osadzić piastę na wale. Wbijanie lub wciskanie piasty na wielkość ramy tego silnika przenosi energię uderzenia przez wał na tarczę enkodera i zespół łożyska z tyłu. Uszkodzenie enkodera, jakie powoduje, rzadko jest natychmiastowe — zwykle objawia się kilka miesięcy później w postaci sporadycznych alarmów położenia pod wpływem wibracji, które naprawdę trudno jest powiązać ze zdarzeniem związanym z instalacją piasty, które miało miejsce przed oddaniem maszyny do użytku.

W zastosowaniach, w których napędzany mechanizm wymaga połączenia wpustu i piasty z dodatnim momentem obrotowym, a nie interfejsu ciernego – koła pasowe paska rozrządu, piasty kół zębatych, napędy kół łańcuchowych – właściwym silnikiem jestHC-SF502BK(wałek wpustowy z hamulcem). HC-SF502B to specyfikacja, gdy konstrukcja sprzęgła jest zaciskiem ciernym, a interfejs mechaniczny nie wymaga rowka wpustowego.

Koder generacji J2 i zaleta podwójnej kompatybilności

HC-SF502B wykorzystuje platformę J214-bitowy szeregowy enkoder absolutnyprzy 16 384 pozycjach na obrót. Szeregowy pomiar bezwzględny oznacza, że ​​koder przesyła cyfrowe słowo pozycji do wzmacniacza w każdym odstępie czasu próbkowania i utrzymuje wieloobrotowy licznik bezwzględny po wyłączeniu zasilania za pomocą podtrzymania akumulatorowego. Przy każdym włączeniu zasilania po jakiejkolwiek przerwie – planowanej, nieplanowanej, krótkiej lub przedłużającej się – wzmacniacz odczytuje aktualne położenie bezwzględne, a oś ustawia się we właściwym miejscu bez cyklu powrotu odniesienia.

Zasilanie bateryjne licznika absolutnego wykorzystujeOgniwo litowe A6BATzainstalowany w serwowzmacniaczu. Jest serwisowany przy wzmacniaczu podczas planowej konserwacji. Należy go wymienić, gdy wzmacniacz wyświetli alarm ostrzegający o niskim poziomie naładowania baterii, zanim ogniwo zostanie całkowicie wyczerpane. Całkowicie wyczerpany A6BAT powoduje zresetowanie licznika wieloobrotowego i maszyna nie może wznowić produkcji bez cyklu powrotu odniesienia na tej osi.

Praktyczną wartością enkodera generacji J2 na tym etapie rozwoju produktu HC-SF jest kompatybilność wzmacniacza, którą umożliwia. 14-bitowy protokół szeregowy jest czytelny dla obu generacji wzmacniaczy bez adaptacji:

• MR-J2-500A / MR-J2-500B— Oryginalne wzmacniacze J2. Pełna kompatybilność, brak ograniczeń.
• MR-J2S-500A / MR-J2S-500B / MR-J2S-500CP— Wzmacniacze J2-Super. Kompatybilny wstecz z enkoderem J2.

Karta HC-SFS502B z 17-bitowym koderem J2S działa wyłącznie na sprzęcie MR-J2S-500. Podłączenie 17-bitowego silnika J2S do wzmacniacza MR-J2 pierwszej generacji powoduje błąd protokołu enkodera; oś nie będzie działać. Model HC-SF502B nie ma takich ograniczeń. Dla każdej maszyny używanej z oryginalnymi wzmacniaczami MR-J2-500, HC-SF502B jest dokładnym celem zaopatrzenia — zamiennikiem silnika, który przywraca przemiennik do oryginalnej specyfikacji bez zmiany wzmacniacza, zmiany parametrów lub dodatkowych prac związanych z uruchomieniem.

HC-SF502B kontra HC-SFS502B: jeden punkt decyzji

Obydwa silniki mają moc 5 kW, moment obrotowy 23,9 Nm, wał prosty z hamulcem elektromagnetycznym, na kołnierzu o wymiarach 176 × 176 mm. Moc mechaniczna i montaż fizyczny są identyczne. Wymagania dotyczące generacji enkodera i wzmacniacza nie są.

Decyzja o zakupie ogranicza się do jednej weryfikacji: sprawdź tabliczkę znamionową wzmacniacza.MR-J2-500(bez S) oznacza, że ​​HC-SF502B jest jedynym odpowiednim silnikiem dla tego napędu.MR-J2S-500oznacza, że ​​oba silniki są kompatybilne — HC-SFS502B oferuje wyższą rozdzielczość enkodera, ale HC-SF502B jest w pełni uzasadnioną alternatywą dla maszyn, w których 14-bitowe sprzężenie zwrotne zawsze było wystarczające.

Zakres HC-SF 2000 obr./min — miejsce, w którym znajduje się model 502B

Model HC-SF502B ma taki sam kołnierz o wymiarach 176 × 176 mm, jak wszystkie silniki HC-SF o mocy od 2 kW do 7 kW. W grupie wydajności 502 cztery warianty obejmują pełną matrycę wału i hamulca: bez przyrostka (prosty, bez hamulca), B (prosty z hamulcem), K (na wpust, bez hamulca), BK (na wpust z hamulcem). Wszystkie cztery mają te same wymiary kołnierzy, specyfikację enkodera i kompatybilność wzmacniacza. Typ wału i obecność hamulca nie mają wpływu na wybór układu elektrycznego lub wzmacniacza.

Typowe zastosowania

Napędy osi Z VMC w dużych pionowych centrach obróbczych.Kolumna Z obciążona grawitacyjnie jest ostatecznym zastosowaniem dla każdego hamowanego serwomotoru o mocy 5 kW — ciężka głowica wrzeciona, bezpośredni ruch pionowy, obowiązkowe mechaniczne blokowanie wyłączenia serwa. Prosty wał HC-SF502B pasuje do interfejsów sprzęgła tarczowego lub mieszkowego stosowanych w napędach osi Z ze śrubą kulową VMC o wysokiej sztywności, a hamulec utrzymuje kolumnę w pozycji zaparkowanej podczas każdej zmiany narzędzia, pauzy programu i wyłączania na końcu zmiany biegów.

Napędy wrzecion i wytaczaków HMC.Poziome osie przesuwu pinoli w centrum obróbczym, które przemieszczają ciężkie wrzeciono i zespoły narzędzi wytaczarskich wzdłuż osi wrzeciona przy ciągłym obciążeniu wytaczaniem, wymagają mocy 5 kW, aby utrzymać stałą prędkość skrawania. Pióro nie jest osią swobodnie opadającą we wszystkich konfiguracjach, ale w konstrukcjach, w których pióro ma znaczny niepodparty zwis, hamulec zapewnia mechaniczną pewność, której nie jest w stanie zapewnić sama blokada serwa.

Duża tokarka CNC z prowadnicą poprzeczną w osi X.Wytrzymałe prowadnice poprzeczne osi X w centrach tokarskich, obsługujące duże zespoły głowicy rewolwerowej i imaka narzędziowego, wymagają stałego momentu obrotowego przy prędkościach posuwu CNC i niezawodnego mechanicznego trzymania w pozycji obróbki pomiędzy cięciami. Ciągły moment obrotowy 23,9 Nm zapewnia siłę posuwu, a hamulec utrzymuje położenie suportu poprzecznego podczas zatrzymania awaryjnego i resetowania maszyny na tokarkach z pochyłym łożem, gdzie suport poprzeczny nie jest w pełni samoblokujący pod wpływem siły ciężkości.

Podnośnik i stacje dolne maszyny transferowej.Przemysłowe podnośniki linii przesyłowych, które podnoszą i opuszczają elementy obrabiane pomiędzy poziomami przenośników, wykorzystują serwonapędy z niezawodnymi hamulcami jako standardowe wymaganie konstrukcyjne. Połączenie mocy wyjściowej 5 kW, hamulca sprężynowego i interfejsu sprzęgającego z wałem prostym w modelu HC-SF502B jest odpowiednie dla konstrukcji siłowników napędzanych przekładnią lub paskiem stosowanych w średnioformatowych mechanizmach podnoszenia transferowego.

Serwonapęd prasy i osie prostownicy.Napędzane serwo zespoły podające prasy do prostowania i podawania kręgów wykorzystują serwonapędy o wysokim momencie obrotowym na osiach rolek podających i walców prostujących. Osie te pracują pod ciągłym zapotrzebowaniem na wysoki moment obrotowy, wielokrotnie zmieniają kierunek przy każdym suwie prasy i muszą utrzymywać taśmę w pozycji pomiędzy skokami. Hamulec przytrzymuje taśmę podczas pracy prasy; Enkoder generacji J2 zapewnia bezwzględne odniesienie położenia potrzebne do zapewnienia stałej długości posuwu w całej serii produkcyjnej.

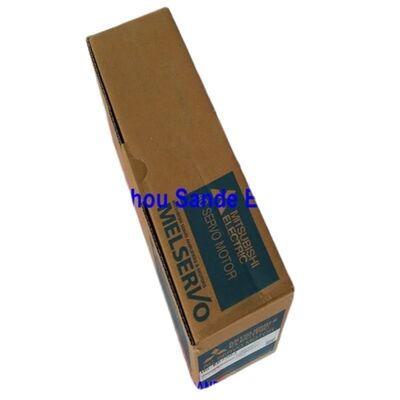

Nowe w pudełku, fabrycznie zamknięte

Fabrycznie zamknięte oznacza oryginalne opakowanie Mitsubishi, w którym wszystko jest na swoim miejscu — nienaruszony karton zewnętrzny, nienaruszona pianka wewnętrzna, zamontowana nasadka na końcu wału, zakryte wszystkie złącza, uszczelka olejowa w stanie fabrycznym. Silnik i zintegrowany zespół hamulca nigdy nie były zasilane, nigdy nie były instalowane i nie mają żadnej historii termicznej ani mechanicznej. Powierzchnie cierne hamulców są fabrycznie nowe; od czasu wcześniejszego serwisu nie było żadnych cykli dysków.

W przypadku maszyny produkcyjnej zatrzymanej w oczekiwaniu na ten silnik, dostępna w magazynie nowa maszyna eliminuje czas naprawy i dostarcza jednostkę w całkowicie znanym stanie. Żadnych pytań dotyczących jakości poprzedniej instalacji, żadnej niepewności co do wcześniejszych usterek lub historii przeciążeń. W przypadku planowanych zapasów części zamiennych do flot maszyn z ery J2, gdzie wydajność ta pojawia się na osiach krytycznych, fabrycznie zamknięte zapasy zapewniają jednostki nadające się do stałego użytku, które trafiają bezpośrednio z magazynu do instalacji.

Fabrycznie zamknięta kolba HC-SF502B, przechowywana w stabilnej temperaturze i niskiej wilgotności, z dala od wibracji, zachowuje pełną specyfikację przez kilka lat. Po upływie pięciu lat powolne obracanie wału przed uruchomieniem w ramach kontroli montażu powoduje redystrybucję smaru łożyskowego przed pierwszym uruchomieniem silnika.

Często zadawane pytania

P1: Które wzmacniacze są kompatybilne z HC-SF502B?

Wzmacniacz HC-SF502B jest kompatybilny zarówno ze wzmacniaczami generacji J2, jak i wzmacniaczami J2-Super klasy 500. Potwierdzono, że kompatybilne modele sąMR-J2-500AIMR-J2-500B(oryginalna generacja J2) orazMR-J2S-500A,MR-J2S-500B, IMR-J2S-500CP(generacja J2-Super). 14-bitowy koder J2 jest czytelny dla obu platform bez modyfikacji. Urządzenie HC-SF502B nie jest kompatybilne ze wzmacniaczami MR-J3 i MR-J4.

P2: Jaka jest różnica między HC-SF502B i HC-SFS502B?

Obydwa silniki mają moc 5 kW, moment obrotowy 23,9 Nm, wał prosty z hamulcem elektromagnetycznym, na kołnierzu 176 × 176 mm — fizycznie wymienne w miejscu mocowania. Różnica polega na generacji kodera:HC-SF502B wykorzystuje 14-bitowy koder (16 384 ppr)i współpracuje zarówno ze wzmacniaczami MR-J2, jak i MR-J2S. TheHC-SFS502B wykorzystuje 17-bitowy enkoder (131 072 ppr)i wymaga wyłącznie wzmacniaczy MR-J2S. Jeśli maszyna obsługuje oryginalny sprzęt MR-J2-500, zaopatrz się w HC-SF502B. Jeśli obsługuje MR-J2S-500, każdy silnik jest kompatybilny.

P3: Jak należy ustawić kolejność hamulca elektromagnetycznego, aby uniknąć przedwczesnego zużycia?

Hamulec może załączyć się dopiero po całkowitym zwolnieniu silnika do stanu spoczynku. Zawsze steruj przekaźnikiem hamulca poprzez wzmacniacz MR-J2 lub MR-J2SWyjście MBR (blokada hamulca elektromagnetycznego)., czyli czas załączenia po potwierdzonym zatrzymaniu silnika. Podłączenie przekaźnika hamulca bezpośrednio do styku zatrzymania awaryjnego bez blokady MBR spowoduje zatrzaśnięcie sprężyny na obracającym się wale o mocy 5 kW, powodując natychmiastowe uszkodzenie hamulca. Dodatkowo zawsze dopasowuj apochłaniacz przepięć bezpośrednio na zaciskach cewki hamulcado tłumienia indukcyjnego impulsu napięcia przy wyłączaniu, chroniąc obwody wyjściowe przekaźnika i wzmacniacza.

P4: Gdzie znajduje się bateria enkodera absolutnego i kiedy należy ją wymienić?

TheBateria litowa Mitsubishi A6BATwsparcie enkodera absolutnego znajduje się wewnątrzwzmacniacz serwa, nie silnik. Utrzymuje wieloobrotowy licznik pozycji w przypadku jakiejkolwiek przerwy w zasilaniu, eliminując cykle bazowania po ponownym uruchomieniu. Wymień go, gdy wzmacniacz wyświetli ostrzeżenie o niskim poziomie naładowania baterii – przed całkowitym wyczerpaniem. Całkowicie rozładowany A6BAT powoduje zresetowanie licznika pozycji bezwzględnej, co wymaga wykonania cyklu powrotu odniesienia przed wznowieniem produkcji. Sam silnik nie wymaga konserwacji akumulatora.

P5: Czy HC-SF502B może zastąpić HC-SF502BK, jeśli wariant z wałkiem wpustowym jest niedostępny?

Modele HC-SF502B i HC-SF502BK są identyczne, z wyjątkiem wału. TheHC-SF502B ma gładki, prosty wał; theHC-SF502BK ma obrobiony maszynowo rowek wpustowy. Jeśli piasta sprzęgła po stronie napędzanej ma rowek wpustowy, HC-SF502B nie można bezpośrednio zastąpić bez modyfikacji piasty – wpust nie ma żadnego miejsca na gładkim wale. Zastąpienie silnika z wałem prostym silnikiem z wałem wpustowym wymaga albo wymiany piasty na piastę przeznaczoną do zacisku ciernego na wale gładkim, albo zakupu odpowiedniego wariantu wału wpustowego. Nie należy próbować montować piasty z wpustem na gładkim wale, opierając się wyłącznie na tarciu; przy 5 kW wymagania dotyczące momentu obrotowego sprawiają, że jest to zawodne.
