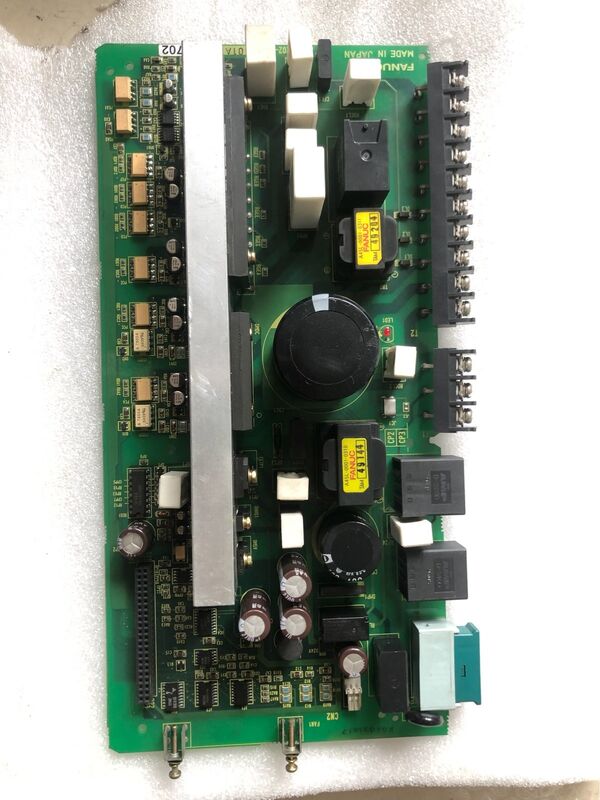

Nowa płyta sterownika serwo Fanuc CNC A16B-2202-0184

A16B-2202-0184 | Płytka drukowana serii FANUC A16B-2202 — seria 018x / płyta napędowa Alpha / zapasowy napęd CNC

A16B-2202 — rodzina płyt napędowych FANUC Alpha

Seria A16B-2202 to sprawdzona rodzina płytek podzespołów przetwornicy FANUC Alpha — obejmująca płytki okablowania, płytki PCB interfejsu zasilania i płytki obwodów wewnętrznych do serwowzmacniaczy Alpha, modułów zasilaczy i napędów wrzecionowych.

Potwierdzone płytki w serii A16B-2202 obejmują płytki PCB obsługujące:

• Moduły serwo Alpha SVM (płytki okablowania wzmacniacza serwa)
• Moduły zasilania Alpha PSM (potwierdzone: A16B-2202-0542 wewnątrz A06B-6081-H103 PSM)
• Moduły wrzeciona Alpha SPM

A16B-2202-0184 na pozycji 018x zajmuje wczesny zakres numeracji A16B-2202 — zakres 018x odzwierciedla wcześniejszą generację komponentów napędu Alpha w tej serii.

Kluczowe informacje o produkcie

Płyty napędowe A16B-2202 — warstwa interfejsu zasilania

Moduły napędowe FANUC Alpha wykorzystują płytki serii A16B-2202 jako płytki PCB interfejsu stopnia mocy w każdym module napędowym. Te tablice:

Podłączenie stopnia mocy:Kieruj sygnały napędu bramki, wyjścia czujników prądu i sygnały wykrywania usterek pomiędzy sprzętem zasilającym modułu napędowego a jego płytką sterującą.

Monitorowanie ochrony:Zbieraj sygnały temperatury, przetężenia i usterek magistrali ze stopnia mocy i przesyłaj je do elektroniki sterującej w celu podjęcia działań ochronnych.

Prowadzenie złącza:Zapewnij fizyczne punkty połączeń dla zacisków zasilania, kabli czujników i sygnałów sterujących w strukturze modułu przemiennika częstotliwości.

Scenariusze zastosowań

Błąd płyty napędu alfa:W serwo lub module zasilacza FANUC Alpha występują awarie stopnia mocy. A16B-2202-0184 można zidentyfikować na etykiecie wewnątrz modułu napędowego. Wymiana przywraca funkcję napędu.

Konserwacja napędu:Zakład produkcyjny utrzymujący zapasy sprzętu napędowego FANUC Alpha A16B-2202-0184 dla konkretnego modułu napędowego, w którym jest on zainstalowany.

Często zadawane pytania

P1: Jak mogę potwierdzić, że A16B-2202-0184 to właściwa płyta dla mojego napędu FANUC Alpha?

Odczytaj numer części z etykiety płytki znajdującej się wewnątrz modułu napędowego. Jeśli widnieje na nim napis A16B-2202-0184, jest to potwierdzony zamiennik. Odsyłacz do tabeli części zamiennych obowiązującej instrukcji konserwacji FANUC Alpha w celu potwierdzenia położenia płytki w określonym module napędowym.

P2: Jaki jest związek między A16B-2202-0184 a płytką sterującą w tym samym module napędowym?

Moduły napędowe Alpha zawierają dwie płyty główne. A16B-2202-0184 obsługuje połączenia na poziomie mocy — routing napędu bramki, wykrywanie prądu i zbieranie sygnałów o błędach ze stopnia mocy. Oddzielna płytka sterująca obsługuje algorytm napędu, komunikację i regulację serwomechanizmu. Aby napęd mógł działać, oba muszą działać prawidłowo.

P3: Jakie objawy alarmu napędu wskazują na awarię płyty A16B-2202-0184?

Alarmy stopnia mocy — przetężenie, błąd bramki IGBT lub anomalie prądu fazowego pojawiające się stale po włączeniu przemiennika — sugerują awarię płyty przemiennika. Jeśli płytka sterująca, silnik i zasilanie zostały prawidłowo przetestowane, ale alarmy stopnia mocy nadal występują, kolejnym priorytetem diagnostycznym jest A16B-2202-0184.

P4: Jakie środki ostrożności i ESD obowiązują podczas obsługi A16B-2202-0184?

Całkowicie wyłącz układ napędowy FANUC Alpha. Przed uzyskaniem dostępu do płytek wewnętrznych sprawdź, czy napięcie szyny DC jest poniżej bezpiecznego poziomu — moduły napędowe Alpha utrzymują ładunek magistrali po wyłączeniu zasilania. Uchwyt A16B-2202-0184 z antystatyczną opaską na nadgarstek na powierzchni odpornej na ESD.
