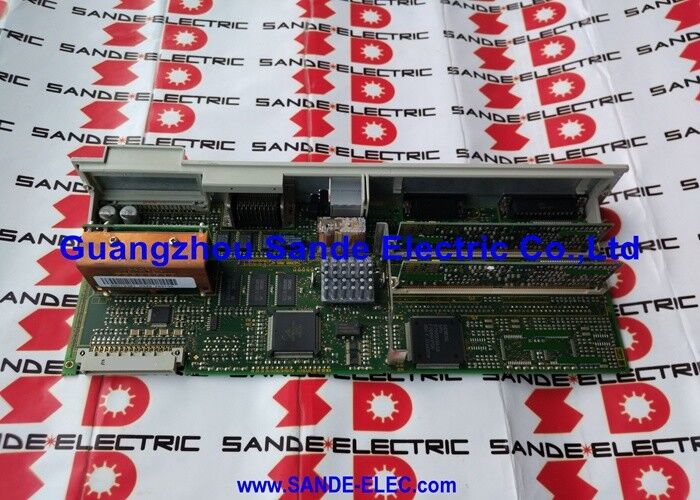

Siemens Simodrive 611 Cyfrowy System Pomiarowy o Wysokiej Wydajności 6SN1118-0DK23-0AA0

6SN1118-0DK23-0AA0 | Cyfrowy moduł wydajności Siemens SIMODRIVE 611-D — pętla zamknięta / bezpośredni system pomiarowy / jednostka sterująca wydajnością CNC

6SN1118 — Rodzina jednostek sterujących wydajnością SIMODRIVE 611-D

6SN1118-0DK23-0AA0 należy do rodziny jednostek sterujących wydajnością 6SN1118 — modułów wtykowych zapewniających warstwę inteligencji w modułach napędowych SIMODRIVE 611-D. W podrodzinie 6SN1118-0Dxx23:

Oznaczenie DK23 w 6SN1118 identyfikuje specyficzną kombinację konfiguracji osi i typu układu pomiarowego — odróżnianą od DG21 (1-osiowa, opisana powyżej) literą konfiguracyjną „K” i kodem wariantu „23”.

Kluczowe dane techniczne

Zastosowania — tam, gdzie liczy się pomiar bezpośredni

Centra obróbcze o wysokiej precyzji:Obróbka pięcioosiowa komponentów lotniczych, obróbka matryc i form oraz precyzyjne wytaczanie współrzędnościowe — gdzie błędy pozycjonowania osi wynikające z błędu skoku śruby pociągowej lub dryftu termicznego przenoszą się bezpośrednio na błędy wymiarowe przedmiotu obrabianego.

Szlifierki:Precyzyjne szlifowanie wymaga zachowania dokładności położenia na poziomie mikronów podczas długich cykli szlifowania pomimo rozszerzalności cieplnej. Bezpośredni pomiar za pomocą enkoderów liniowych koryguje to rozszerzenie w czasie rzeczywistym.

Osie współrzędnościowej maszyny pomiarowej:Osie maszyny pomiarowej muszą mieć sprawdzoną dokładność położenia niezależną od zużycia mechanicznego – enkodery bezpośrednie zapewniają to niezależnie od stanu śruby kulowej lub zębatki.

Scenariusze zastosowań

Błąd bezpośredniej osi pomiarowej SIMODRIVE 611-D:W obrabiarce CNC z bezpośrednimi osiami pomiarowymi występują błędy kontroli położenia na jednej osi — jako usterkę identyfikowany jest moduł wydajności w pętli zamkniętej z możliwością bezpośredniego pomiaru. 6SN1118-0DK23-0AA0 jest montowany jako zamiennik. Przywrócono prawidłową kontrolę położenia o wysokiej dokładności.

Uruchomienie napędu centrum obróbczego o wysokiej precyzji:Oddawane jest do użytku precyzyjne centrum obróbcze z enkoderami liniowymi na wszystkich osiach z napędami SIMODRIVE 611-D. 6SN1118-0DK23-0AA0 instaluje się w każdym module napędowym, który łączy się z bezpośrednią osią pomiarową.

Często zadawane pytania

P1: Jaka jest praktyczna poprawa dokładności w porównaniu z pomiarem bezpośrednim w porównaniu ze sprzężeniem zwrotnym pochodzącym wyłącznie od silnika?

Dokładność pozycjonowania z samego enkodera silnika jest ograniczona przez błąd skoku śruby pociągowej, rozszerzalność cieplną śruby pociągowej i luz. Typowe systemy śrub pociągowych osiągają dokładność pozycjonowania ± 5–15 mikronów. Przy bezpośrednim pomiarze enkoderem liniowym za pośrednictwem modułu takiego jak 6SN1118-0DK23-0AA0, pętla położenia zamyka się na rzeczywistym położeniu osi, eliminując błąd podziałki i dryft termiczny z budżetu błędów, osiągając ±1–3 mikrony w zależności od rozdzielczości enkodera.

P2: Jakie typy enkoderów są obsługiwane przez 6SN1118-0DK23-0AA0 dla bezpośredniego kanału pomiarowego?

Moduły pomiarowe SIMODRIVE 611-D obsługują enkodery liniowe lub obrotowe o wysokiej rozdzielczości dla kanału pomiaru bezpośredniego – zazwyczaj Heidenhain lub równoważne wagi liniowe z interfejsami sin/cos 1Vpp lub cyfrowymi. Konkretny typ enkodera i rozdzielczość obsługiwana przez 6SN1118-0DK23-0AA0 są potwierdzone w odpowiednich opisach funkcji Siemens SIMODRIVE 611-D i dokumentacji sprzętu.

P3: Czy 6SN1118-0DK23-0AA0 można używać bez bezpośredniego enkodera pomiarowego — używając tylko enkodera silnika?

Moduł pomiaru bezpośredniego może zazwyczaj działać w trybie samego enkodera silnika, gdy wejście enkodera bezpośredniego nie jest podłączone — ale to neguje cel modułu o wyższej specyfikacji. Używanie 6SN1118-0DK23-0AA0 bez enkodera bezpośredniego zastępuje standardowy moduł wydajności i nie wykorzystuje możliwości bezpośredniego pomiaru. Sprawdź na podstawie dokumentacji SIMODRIVE 611-D, czy dla tego konkretnego wariantu obsługiwana jest praca wyłącznie z enkoderem silnika.

P4: Czy wymiana 6SN1118-0DK23-0AA0 wymaga tworzenia kopii zapasowych i przywracania parametrów?

Tak — Jednostki sterujące wydajnością SIMODRIVE 611-D przechowują parametry napędu specyficzne dla osi. Podczas wymiany 6SN1118-0DK23-0AA0 należy przed demontażem wykonać kopię zapasową parametrów napędu (w tym danych konfiguracyjnych enkodera silnika i enkodera bezpośredniego) i przywrócić je do jednostki zamiennej za pomocą funkcji zarządzania danymi napędu SINUMERIK CNC. Szczególną uwagę należy zwrócić na parametry skalowania enkodera bezpośredniego – muszą one być odpowiednio ustawione dla konkretnej skali liniowej zainstalowanej na osi maszyny.
