Fanuc CNC PLC Module GE Interfejs Kodera Pozycji A20B-2100-0270

A20B-2100-0270∙ FANUC 4-osiowy wykrywacz pozycji Interfejs PCB ∙ SDU1 / 16i / 18i / 21i CNC Interfejs zwrotny osi

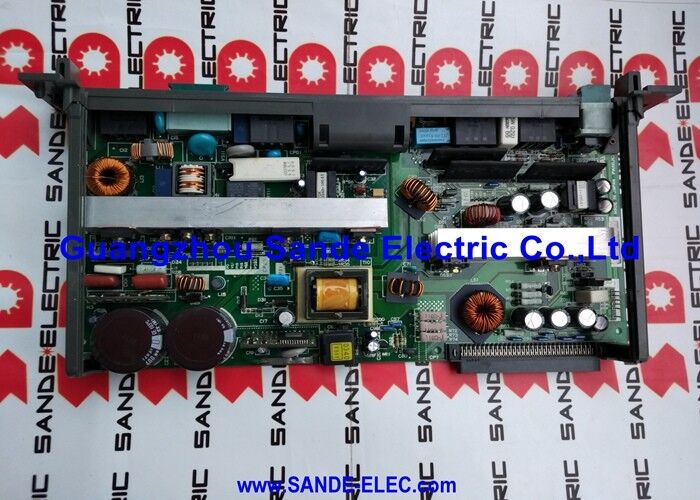

A20B-2100-0270 PCB wewnątrz modułu interfejsu detektora SDU1

A20B-2100-0270 jest płytą drukowaną znajdującą się w sercu modułu FANUC A02B-0236-C203 SDU1 (Servo/Scale Detector Unit).Moduł ten jest warstwą interfejsu sprzętowego, który znajduje się między FANUC i-series jednostki sterującej CNC i czujników pozycji.

W architekturze CNC FANUC serii i moduł SDU1 (zawierający A20B-2100-0270) obsługuje sygnały czujnika pozycji dla czterech podstawowych osi:

Warunki sygnału:PCB odbiera sygnały zwrotnej kodu lub skali z każdej osi i warunkuje je ­ filtrowanie, buforowanie,i konwersji do formatu serwo sterowania CNC algorytm wymaga obliczenia pozycji i prędkości.

Monitoring usterek:PCB monitoruje przychodzące sygnały detektorów w poszukiwaniu anomalii. Złamanych przewodów, brakujących impulsów,i błędy w poziomie sygnału, które wskazywałyby na awarie kodera lub skali, generujące odpowiednie warunki alarmowe w CNC.

Główne specyfikacje

A02B-0236-C203 Zestaw modułu SDU1

A20B-2100-0270 PCB jest zamontowany wewnątrz modułu A02B-0236-C203 SDU1. Kompletny moduł SDU1 zapewnia obudowę mechaniczną, złącza,i dodatkowych komponentów (w tym bezpiecznika alfa A60L-0001-0290#LM20) obok PCB A20B-2100-0270,W większych instalacjach narzędziowych wiele modułów SDU może być skonfigurowanych z podstawowym modułem głównego i modułami niewolniczymi do obsługi dodatkowych osi poza czterema podstawowymi ośmi.

Scenariusze zastosowania

usterka interfejsu czujnika pozycji w układzie CNC serii i:Centrum obróbki FANUC 18i tworzy warunki serwoalarmowe na jednej lub kilku ośach, gdy CNC nie odczytuje poprawnie sygnałów czujników pozycji z tych oś.Moduł A02B-0236-C203 SDU1 został zidentyfikowany jako usterka, z A20B-2100-0270 jako PCB w środku.

16i wymiana interfejsu kodera CNC:Centrum obrotowe FANUC serii 16i wymaga wymiany płytek z interfejsem detektora pozycji w ramach przeglądu jednostki sterującej CNC.

Częste pytania

P1: Jaka jest różnica między A20B-2100-0270 (PCB) a A02B-0236-C203 (modul)?

A20B-2100-0270 to płyta obwodów drukowanych elektroniczny komponent zawierający obwody przetwarzania sygnału. A02B-0236-C203 to kompletny zespół modułów SDU1 obudowę, złącza,i kompletny zestaw elektroniczny, który zawiera A20B-2100-0270 jako podstawowy PCB plus bezpiecznik alfa i inne elementyW przypadku awarii PCB, A20B-2100-0270 można wymienić samodzielnie, jeśli obudowa i złącza modułu nie są uszkodzone.

P2: Jakie alarmy CNC wskazują na usterkę A20B-2100-0270?

usterki w interfejsie czujnika pozycji powodują alarmy serwo na FANUC CNC typicznie SV0360 (odłączony koder impulsowy), SV0380 (odłączony koder),lub powiązanych sygnałów sygnalizacji zwrotnej na jednej lub więcej osiOkreślenie osi alarmu wskazuje, która oś ścieżki zwrotnej nie zadziałała, wskazując na określony obwód interfejsu detektora na A20B-2100-0270.Jeśli sam koder i jego kabli testowane prawidłowo, ale alarm trwa, PCB jest celem diagnostycznym.

Pytanie 3: Czy A20B-2100-0270 obsługuje zwrot w skali liniowej, a także kodery obrotowe?

Moduł SDU1 i jego PCB A20B-2100-0270 są zaprojektowane do interfejsu z typami czujników położenia FANUC ′ koderami ruchomych impulsów na serwomotorach oraz, przy użyciu odpowiednich konwerterów interfejsu,systemy skali liniowejSpecyficzne typy detektorów obsługiwane zależą od konfiguracji sprzętowej modułu SDU1 oraz odpowiedniej dokumentacji sprzętowej FANUC serii i dla danego CNC.

P4: Jakie środki ostrożności w zakresie ESD stosuje się przy obsłudze A20B-2100-0270?

Przed podłączeniem do modułu SDU1 lub jego płyty krążkowej należy całkowicie wyłączyć jednostkę sterującą CNC.PCB zawiera precyzyjne obwody analogowe do przetwarzania sygnałów dla informacji zwrotnych koderów. Są one szczególnie wrażliwe na rozładowanie elektrostatyczne. Jeśli bezpiecznik alfa (A60L-0001-0290#LM20) wybuchł podczas awarii, należy go wymienić.
